Пиролизная печь из газового баллона своими руками

Самодельная пиролизная печь из газового баллона это один из самых популярных вариантов изготовления. Он подкупает своей дешевизной и простотой. Все материалы легко найдутся на любой даче.

Она не отопит большой дом, но вот для небольшой дачи, гаража, теплицы — самое то.

Такая печь легко справится с отоплением помещения в 100 м2. Часто используется для отопления теплиц, гаражей, складов. Не требует устройства фундамента, но основание все же нужно подготовить. Как минимум, выровнять и закрыть металлическим листом, толщиной не менее 4 мм.

Также важно при монтаже соблюдать все правила пожарной безопасности. Расстояние до сгораемых предметов не должно быть ближе 50 см. Деревянные поверхности дополнительно защищают несгораемым полотном.

Принцип работы

Пиролизная печь из газового баллона своими руками

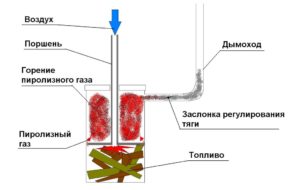

Фото №1 Принцип действия пиролизной печи из газового баллона

Как видим, это аналог знаменитой буржуйки «Бубафоня» Однако, топливная камера, как и в предыдущем случае, разделена на 2 отсека. В одном горит топливо, в другом — догорают газы. Тяга регулируется за счет заслонки в дымоходе. Располагаться они могут как вертикально, так и горизонтально. Здесь также необходимо организовать принудительный приток воздуха в камеру догорания.

Материалы и инструменты

Необходимые материалы:

  1. Газовый баллон 50 литров — 1 шт.,
  2. Листовой металл для перегородок — 0,5 м2
  3. Отрезные круги для «болгарки»,
  4. Труба металлическая диаметром 100 мм,
  5. Электроды,

Из инструментов понадобятся:

  • Сварочный инвертор,
  • Угловая шлифовальная машинка,
  • Дрель,
  • Сверла,
  • Прочие инструменты.

Как сделать?

Размеры

Как видим на фото №1, печь изготавливается из стандартного пропанового баллона на 50 литров. Такая печь обладает повышенным КПД.

Пиролизная печь из газового баллона своими руками

Фото №2 Общий вид и размеры пиролизной печи из газового баллона

Пиролизная печь из газового баллона своими руками

Фото №3

Пиролизная печь из газового баллона своими руками

Размеры трубы

Инструкция

  1. Чтобы изготовить пиролизную печь на дровах на даче, подготовим баллон к работе с электроинструментом. Для этого демонтируем вентиль, сольем конденсат и наполним баллон водой, которая выдавит все остатки газа.
  2. Разметим место расположения топки и отсека сгорания газа.
  3. Установим нужные перегородки (см. фото №1)
  4. Монтируем дверцы.
  5. Монтируем патрубок для притока воздуха с грузом на конце.
  6. Привариваем дымоход для пиролизной печи, предварительно вырезав нужное отверстие в стенке баллона.
  7. Тщательно герметизируем все стыки.
  8. Протапливаем печь, чтобы выгорела вся старая краска.
  9. Красим печь жаропрочной эмалью (по желанию).
  10. Наша пиролизная печь из газовых баллонов своими руками готова:

Пиролизная печь из газового баллона своими руками

Готовая пиролизная печь из газового баллона

Пиролизная печь из газового баллона своими руками

Еще один пример
