Печная задвижка, или шибер, очень важный элемент любой печки. Поэтому если у вас дома оборудована самодельная система отопления, то вы должна знать каждую мелочь и каждую деталь. На данном этапе стоит разобраться с печной задвижкой более подробно.
Разберемся же конкретнее, зачем используется печная задвижка
Что такое шибер?
Основой хорошей тяги вашей отопительной системы является шибер.
Печная заслонка (шибер) -это элемент, который регулирует потоки воздуха и помогает сохранять здоровую тягу аппарата. Проще говоря, это металлическая задвижка, которая устанавливается в канале для дымоотвода.
Без шибера, как показывает опыт, не обходится ни одна печь. Без этого приспособления вы потеряете тягу и, соответственно, жар. Шибер для самодельной печи легко купить или даже сделать своими руками. Его конструкция довольно проста.
Нужна ли задвижка в банной печи?
Безусловно нужна. Хорошая тяга в бане – залог успешного построения печи. Как утверждают эксперты, все зависит от конструкции банной печи. Если в наличие есть дымоотвод, то в нужности шибера нет никаких сомнений.
Печная заслонка используется в любых типах печи. Принцип работы у них немного похож, поэтому и заморачиваться не стоит. Шибер точно нужен. Если же только горение производиться благодаря приточному воздуху, задвижка не устанавливается. Шибер поможет вам сэкономить на топливе, выжимая из каждого захода максимум. Топливо не будет прогорать впустую.
Принцип использования
Для того, чтобы уменьшить тягу, вам нужно немного закрыть заслонку. Если же вы хотите, наоборот, повысить тягу, вам нужно открыть шибер. Принцип использования необычайно простой.
Главное правильно подобрать прибор к вашей печи и научиться пользоваться им (хоть он и очень прост). Важным нюансом есть то, что при длительном простое печи, вы должны держать шибер закрытым, чтобы избежать попадания туда посторонних элементов.
Также шибер отделяет собой утепленную часть дымохода от неутепленной. Шибер устанавливают обычно на начале трубы. В конце, где трубы хорошо утеплены, установка задвижки не рекомендуется.
Какие же мы вывели функции заслонки?
- С ее помощью регулируется тяга.
- Она защищает дымоход от перепада температур.
Виды
Несмотря на простоту конструкции существуют разные задвижки. Играют роль конструкция, материал и размеры печных задвижек.
По конструкции

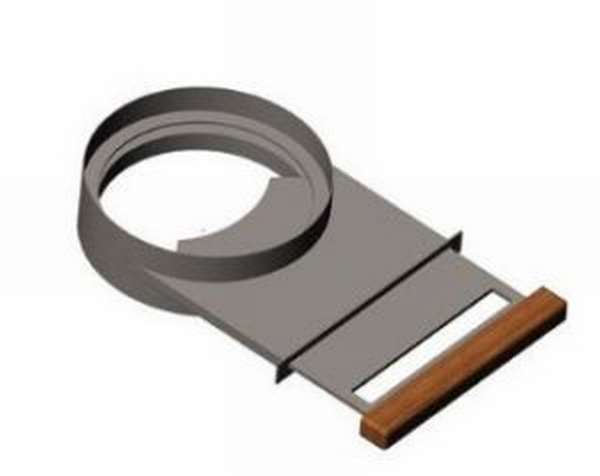

- Выдвижной. Этот тип заглушки является самым удобным. Он представляет собой насадку на дымоход, в середине которой выдвижная пластина. Именно эта пластина свободно ходит в пазах дымохода. Такой тип шибера чаще всего используется в кирпичных печках. Но может быть установлен и на другие. Эта конструкция проста в установке и не требует затрат на монтаж.
Такая задвижка используется в кирпичных печах
- Поворотный (дроссельный) шибер – это такой вид задвижки, где по центру, к пластинке из метала, приваривают направляющую. Конец этой направляющей находится снаружи и дает возможность управлять заслонкой. Вращая по оси эту же пластину, вы регулируете тягу в печи. Конструкция не такая надежна, чем в случае с выдвижным шибером, но имеет право на жизнь. В основном дроссельные заслонки используют для стальных дымоходов. Поворотная задвижка немного уступает выдвижной, но также уверенно пользуется популярностью.
По материалу
Очень важен также материал из которого делают шибер. У каждого есть свои нюансы. Бывают чугунные и стальные заглушки.
- Чугун обеспечивает невероятно прочный и стабильный прибор. Он является привычным для печных задвижек. Единственный существенный недостаток – внушительный вес. Таким образом установка задвижки в печи может стать проблемной частью и на монтаж уйдет больше времени.
- Нержавеющая сталь легкая, но тоже прочная. Она не боится коррозии. При качественной полировке может стоять очень долго. Просто чиститься, при том же условии. Стальные шиберы делают абсолютно любых конструкций и используют для разных типов печек. Нержавеющую сталь начали использовать совсем недавно, как чугун. Может в этом и есть доля современности и перспективы. Какой именно, решать вам. Главное – понять, что именно лучше для вашей печи.
Как сделать печную задвижку своими руками?
Задвижка для дымохода печи своими руками – не проблема. В домашних условиях, имея болгарку, аппарат для сварки и нужный материал, можно собрать как выдвижной, так и дроссельный шибер. Очень важно в таком деле соблюдать точность расчетов. Нужно, чтоб задвижка идеально вписалась в паз и смогла свободно там двигаться.
Выдвижной шибер
Ничего сложно здесь нет. Выдвижной шибер – это выдвижная рамка и само основание.
- Задвижка дымохода для печи с выдвижной рамкой требует самых точных замеров. Сначала нужно вычислить сечение внутри трубы.
- Далее, опираясь на эти замеры, вырезается рамка (чаще всего берется стальной лист), которая будет выдвигаться. На ее конце делается изгиб для более удобного управления. Все концы стоит внимательно зачистить, чтобы не было лишних неровностей.
- В зависимости от дымохода для рамки используют стальной лист, полосу или проволоку. Но для круглого дымоотвода есть свой метод. Используют два одинаковых листа метала (толщина – 2 мм) и в середине вырезают два отверстия согласно диаметру трубы. Пластинка, которая войдет в рамку, вырезается отдельно.
- Далее нужно приварить конструкцию так, чтобы дыры для трубы совпали. Между листами нужно оставить 4-6 мм свободного места.
Видео-инструкция по изготовление выдвижной печной задвижки для металлического дымохода:
Изготовление поворотного шибера
Для поворотной задвижки потребуется стальной уголок (30 на 30) и листовая сталь толщиной 2 метра.
- Сначала измеряют дымоход и делают по этим замерам рамку из уголка.
- Вырезаем деталь согласно замерам и примеряем ее к трубе.
- Берем кусок трубы с внутренней резьбой и накладываем по центру заготовки. Делаем отметки так, чтобы края трубы были короче самой задвижки на 3 мм.
- Отрезаем все лишнее.
- Делаем 3 отверстия на заготовке задвижки и привариваем к ним трубу.
- Конструкция готова (далее чуть описан процесс установки (после кирпичного варианта).
Самодельная задвижка в печной трубе имеет право на существование. Единственное, что на это дело может уйти много времени из-за количества точных замеров.
Полезная видео-инструкция по изготовлению поворотной шибера:
Как установить?
Как правильно установить задвижку на печи и как установить задвижку на печную трубу? Все просто, рассмотрим 2 случая.
Установка шибера в печь
При установке шибера в печь, нужно учитывать, что это делается во время кладки кирпича. Его ставят в начале трубы, примерно метр от поверхности самой печи. Рамка плотно вливается в конструкцию дымохода, а задвижка уже ставится после.
Установку задвижки в печь можно выполнить за три этапа:
- Дойти до 6 ряда кладки кирпича.
- В нужном месте нанести раствор и аккуратно установить туда рамку. Иногда нужно в кирпиче вырезать пазы для удобства и более простого выдвижения.
- Выровнять рамку так, чтобы она стала по линии кирпичей. Далее можно продолжать кладку кирпича.
Все щели, которые могут образоваться при установке заглушки нужно заделать раствором. В противном случае, будет потеря тяги и горения.
Видео-инструкция:
Установка на трубу
Шибер устанавливает также на высоте 1 метра от топки. Важно, чтобы это была неутепленная часть трубы. Тогда не создастся перепад температур при работе задвижки.
Установка на трубу также проста. Сначала крепится первая часть трубы. Стыки смазываются герметиком (стойким к температурам). Сверху конструкции (первой насадки) плотно надевают шибер. Сверху на шибер крепят вторую часть трубы. Эта вся конструкция присоединяется к утепленному дымоходу.
Таким образом дополнительно закреплять конструкцию не нужно.
Стоит сказать, что самодельные шиберы могу немного по-другому крепиться к трубе. Это уже зависит от конструкции. Пример монтажа самодельного поворотного шибера, инструкцию по изготовлению мы рассмотрели выше:
- Делаем отметку на трубе дымохода.
- Примеряем нашу заготовку.
- Вставляем шибер в трубу и вкручиваем делать с резьбой внутрь конструкции.
Сколько стоит в магазинах?
Задвижка печной трубы – вещь неоднозначная. Поэтому цена на нее плавающие. Зависят они материала, типа и сложности конструкции. Самые простые выдвижные шиберы (пластина + рамка) стоят от 600 до 1000 рублей.
Более навороченные шиберы такого типа стоят в районе 2000 рублей. Стоимость дроссельных заслонок немного выше. Обычные стоят от 1300 до 3000 рублей. Самые качественные импортные поворотные шиберы могут стоить от 7-8 тыс. рублей.
Вывод
Если вы до сих пор сомневаетесь нужен ли шибер (задвижка) в банной печи, то посмотрите на примеры печек без задвижки. От этого могу возникать серьезные проблемы с тягой и конструкцией печи.
Установка задвижки в кирпичной печи не займет у вас много времени, но сможет сделать вашу печку эффективной. Она сможет работать на свои 100%. Еще один плюсом есть то, что вы сможете сами регулировать тягу вашего аппарата и выставлять его вручную.
