Печь ракета из кирпича длительного горения своими руками

Ракетная печь из кирпича длительного горения, несмотря на простоту конструкции, может решить ряд проблем для владельцев дач и частных домов. В их число входит не только функции отопления и приготовления еды, но и создание оригинального интерьера и уюта в помещении.

Принцип работы

При термическом разложении твёрдого органического топлива происходит выделение газообразных веществ, так же разлагающихся и превращающихся в процессе в древесный газ, обладающей при сгорании высоким уровнем теплоотдачи.

В обычных твёрдотопливных печах древесный газ уходит в трубу вместе с газом, где остывает и оседает на стенах в виде копоти. В печи ракетного типа за счёт горизонтального канала газы перемещаются медленнее, не успевают остывать, а догорают, отдавая большое количество тепла.

В моделях реактивных отопительных устройств сложной конструкции нагретый воздух и газ проходит по ряду внутренних каналов. Затем перемещаются в верхнюю часть корпуса, под варочную плиту, где и сгорает полностью. Для такой ракеты нет необходимости в дополнительном поддуве. Тяга в них создаётся за счёт дымохода, и чем больше его длина, тем восходящий поток интенсивнее.

Печь ракета из кирпича длительного горения своими руками

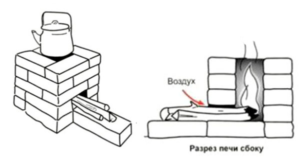

Принцип работы

Печь ракета из кирпича длительного горения своими руками

На этой схеме принцип работы ракетной печи с лежанкой

Преимущества и недостатки

Ракетные печи длительного сгорания обладают следующими преимуществами:

  • высоким коэффициентом полезного действия — не менее 85%,
  • большой скоростью нагрева помещения — на 50 м² станет тепло менее чем за 1 час,
  • отсутствием сажи — выхлоп при сгорании топлива не образует копоти, а формируется в виде пара и углерода,
  • возможностью функционирования на твёрдом топливе любого вида,
  • малым расходом — потребление топлива печью ракетой в 4 5 раз меньше, чем обычной печкой при равных условиях: временного промежутка горения и температуре нагрева,
  • возможностью устройства теплой лежанки,
  • продолжительностью сохранения тепла в хорошо разогретой конструкции без добавления топлива — до 12 часов.

Печь ракета из кирпича длительного горения своими руками

Достоинств у такой печи много, но есть и плохие стороны

К недостаткам относится:

  • ручной способ управления отопительным устройством — прогорание топлива происходит быстро, и требуется его регулярная докладывать,
  • высокая температура нагрева некоторых элементов конструкции грозит ожогом владельцам при случайном соприкосновении,
  • скорость нагрева не позволяет применять ракетную печь для бань,
  • эстетическая составляющая такого прибора на любителя и подходит не для всякого интерьера,
  • опасность проникновения угарного газа в жилые комнаты.

Материалы

Печь ракета из кирпича длительного горения своими рукамиСтройматериал для возведения печи ракеты длительного горения своими руками подбирают в зависимости от теплотворной способности топлива. Для кладки основной части корпуса обычно используют простой красный печной кирпич. Топливник и топочный бункер футеруют шамотным кирпичом.

Если планируется использовать высококалорийное топливо (например, каменный уголь), то огнеупорный кирпич применяют для строительства почти всех частей конструкции. Скрепляют кладочные элементы водным раствором смеси песка и глины.

Независимо от типа конструкции для ракетной печи длительного горения потребуется купить печную фурнитуру:

  • поддувало,
  • колосниковые решётки,
  • дверцы топочной,
  • промежуточный колпак,
  • труба для дымохода.

Инструменты

Чтобы построить печь ракетного типа своими руками нужно заранее подготовить комплект инструментов для работы, который должен состоять из:

  • кельмы для зачерпывания и распределения раствора. Удобнее работать инструментом с несколько сдвинутой вбок рукоятью,
  • кирки или молотка — кирки для обтёсывания отдельных частей кирпича,
  • болгарки с алмазным диском для распиливания цельных блоков на четверти и половинки,
  • киянки с резиновым наконечником для выравнивания кирпича в кладке,
  • крученного шнура — причалки,
  • строительного уровня,
  • угольника и рулетки,
  • лопаты.

Запастись нужно также двумя ёмкостями для приготовления раствора, бетона и металлической сеткой для просеивания ингредиентов.

Как сделать своими руками?

Перед тем, как сделать ракетную печь, необходимо определиться с местом её установки, с габаритами будущей конструкции, разработать схему. Технология самой кладки довольно простая, освоить ей может любой начинающий строитель.

Простейшую конструкцию печи ракеты можно соорудить из 20 кирпичей на дачном участке и пользоваться ею для подогрева привезённой из дома пищи.

Выбор места

Перед началом строительства, первым делом, выбирают место. Кирпичные печи ракетного типа рекомендуется размещать ближе к входной двери. В таком случае, золу после чистки не нужно будет нести через всю комнату, что положительно скажется на общей запылённости помещения.

Также желательно, чтобы в месте выхода трубы не было стропил, расположенных к дымоходу ближе 40 см. И ещё, печь не должна примыкать к внешней стене дома, чтобы дорогостоящее тепло не уходило на отопление улицы.

Приготовление раствора

Цементный раствор под воздействием высоких температур быстр растрескается, поэтому для кладки отопительных устройств из кирпича используют только раствор, состоящий из глины и песка.

Их пропорции определяются экспериментальным путём, в зависимости от качества глины. Чаще всего в соотношении 1:2 или 1:3, причём чем выше жирность у глины, тем меньше её добавляют в раствор.

Сначала глину нужно замочить, процедить, а затем вводить песок. Полученный раствор по консистенции должен походить на густую сметану. Проверить уровень её вязкости можно следующим способом:

  • поместить в смесь деревянную палку или рукоятку мастерка,
  • вынуть инструмент и хорошо стряхнуть,
  • проверить толщину налипшего слоя: если менее 2 мм добавить глину, более 3 мм — песок.

К приготовлению раствора нужно подходить со всей ответственностью, так как заполнить все неровности кирпичей и обеспечить их прочное сцепление может только пластичная смесь нужной густоты.

Кладка ракетной печи из 20 кирпичей

Печь ракета из кирпича длительного горения своими руками

Порядовка ракетной печи на 20 кирпичей

Печь ракета из кирпича длительного горения своими руками

Пример кирпичной ракетной печки

Кладка ракетной печи с лежанкой

Кирпичная ракетная печь, даже оборудованная лежанкой, имеет небольшие размеры. Представленная на рисунках порядовка (ниже) позволяет собрать конструкцию без применения металлических изделий. Железными будут только дверки. Впоследствии корпус можно будет обмазать глиной, чтобы придать ей более округлые формы.

№ ряда Количество кирпичей, шт. Описание кладки Рисунок
1 62 Формирование основания печи

Печь ракета из кирпича длительного горения своими руками

(нажмите для увеличения)

2 44 Образование основания каналов для обогрева лежанки вдоль всей конструкции. Крепление закладных для монтажа чугунной дверцы
3 44 Повторение контура второго ряда
4 59 Полное перекрытие каналов. Начало формирования вертикального дымового канала и топки
5 60 Возведение лежанки

Печь ракета из кирпича длительного горения своими руками

(нажмите для увеличения)

6 17 Продолжение кладки дымового канала
7 18
8 14
9, 10 14 Формирование дымового канала

Печь ракета из кирпича длительного горения своими руками

(нажмите для увеличения)

11 13
12 11 Начало кладки дымоходной трубы. Отсюда начинается канал, через который воздух от варочной поверхности опустится вниз, чтобы переместиться к лежанке
13 10 Окончание формирования поверхности под варочную панель. Укладка асбестовой прокладки, которая накрывается листовой сталью.

Печь ракета из кирпича длительного горения своими руками

(нажмите для увеличения)

14, 15 5 Закрытие дымоходного канала и формирование невысокой стеночки между лежанкой и варочной панелью.

После завершения кладочных работ самодельную печь ракету надо просушить, осторожно, производя прогрев малой интенсивности. Сначала в топку закладывают не более 20% от нормы дров, и протапливают устройство два раза в сутки в течении 30 — 40 минут.

По такой схеме топят печку до тех пор, пока её наружная поверхность не очистится от сырых пятен. На просушку в зависимости от габаритов прибора может потребоваться от трёх до восьми дней. В течение этого времени помещение должно хорошо проветриваться, особенно в летний период.

Ускорение просушки может привести к растрескиванию кладки, то есть устройство станет непригодным для дальнейшей топки.

Печь ракета из кирпича длительного горения своими руками

Готовый вид

Советы по эксплуатации

Запускать печь ракету из кирпича нужно только при тёплом дымоходе. Для малого устройства это свойство не так существенно, а печь побольше на холодную трубу только зря использует дрова.

Поэтому печь ракету перед загрузкой нормы топлива после большого перерыва в эксплуатации нужно протопить бумагой, сухими стружками, соломой и т. п., поместив их в поддувало с открытой дверцей. Когда гул в печи снизит тональность или затихнет, тогда можно загрузить всё топливо в топку, оно должно воспламениться само собой от уже имеющегося огня.

Ракетная печь с лежанкой не является полностью саморегулирующимся устройствам под внешние условия и энергоэффективность топлива. Поэтому, в начале топки штатным количеством топлива поддувальную дверку оставляют в открытом положении. После того, как печь начнёт сильно гудеть, её прикрывают до положения, когда издаваемый звук будет едва слышен.

Использовать для разогрева печи можно только сухие дрова, влажные не дадут печи прогреться до нужной температуры, что может привести к обратной тяге.

Вывод

Реактивная печь из кирпича становится всё более популярным отопительным прибором для небольших построек как временного, так и постоянного проживания. Объясняется это простотой исполнения, дешевизной материала, длительностью автономной работы и высокой теплоотдачей данной конструкции.
