Печь для казана из автомобильных дисков своими руками

Печь под казан из дисков – это самый простой способ изготовления приспособления для готовки не только кушаний восточной кухни. На такой печи готовят блюда любой кухнимира на открытом огне. Простота конструкции позволяет выполнить работу самостоятельно при начальных навыках электросварки.

При подборе дисков для будущей печки важно учитывать размер казана. Для большой посуды может подойти колесный диск от грузовика диаметром 500 мм и высотой 250 мм. Для небольшой печи можно использовать штампованные детали от легковых авто.

Особенности конструкции

Отличительная особенность такой конструкции – это простота и возможность сделать отличный очаг без затрат на покупку дорогостоящего материала. Нет надобности закупать листы стали, размечать и отрезать болгаркой детали. Затем стыковать, прихватывать и выполнять другие слесарные работы.

Печь состоит из нескольких колесных дисков сваренных вместе. Если казан небольшой, можно его устанавливать на лицевую сторону диска. Для этого детали выкладываются навстречу тыльными сторонами. Для установки средней посуды вырезается место с крепежными отверстиями для колеса.

Большой таганок можно устанавливать с тыльной стороны диска. В этом случае лицевая сторона полностью вырезается, затем детали соединяются между собой. Диск  с вырезанной частью стыкуют с тыльной стороной 2-й детали. В такой конструкции сохраняется достаточное место для закладки дров в топку.

Печь для казана из автомобильных дисков своими руками

Пример конструкции печи под казан из автомобильных дисков

Такая конструкция обладает рядом достоинств:

  • толстый металл дисков продляет жизнь самоделки. Стенки не сгорают при сильном нагреве и не деформируются под действием высокой температуры,
  • для изготовления используется бросовый материал, поэтому для производства печи потребуется подготовить всего несколько электродов и дисков на болгарку. Весь остальной материал найдется у каждого домашнего мастера,
  • при установке без ножек конструкция устойчива,
  • печка будет исправно служить даже при частых использованиях,
  • можно установить дополнительный диск и увеличить объем топки без дополнительных затрат,
  • на печи можно устанавливать все виды посуды подходящие по размеру,
  • у такого устройства высокий уровень теплоотдачи, поэтому ее можно использовать для отопления помещения гаражей или подсобок на участке.
Читайте также:  Газовая печка для гаража купить или сделать своими руками?

Для того чтобы сделать печь из дисков автомобиля для казана, важно разобраться с местом установки печи, размещением казана и только потом приступать к подготовительным работам.

Материалы

Наша печка под казан из автомобильных дисков будет состоять из 3-х дисков с размещением  большого размера посуды на тыльной стороне диска. Для отведения дыма предусматриваем установку трубы. Такая конструкция вызовет небольшие потери тепла, но поможет повару не задыхаться от дыма во время готовки. Казан будет погружаться в печь на 2/3 высоты, поэтому потребуется сделать печь из 3-х секций.

Для работы необходимо:

Наименование Количество
Колесные диски 3 шт
Для ручки на дверцу Пруток, диаметром 8-10 мм, длиной 200 мм
Ручки для переноски печи 2 детали из прутка длиной 250 мм
Для петли и защелки Пруток:  2 детали по 100 мм. Профиль 20 мм – 4 детали по 50 мм
Труба стальная для дымохода Отвод из трубы диаметром 50 мм. Отрезок трубы с козырьком, длиной 1,5-2 м.

Печь для казана из автомобильных дисков своими руками

Подойдут такие диски

Если печь необходимо приподнять для удобства приготовления пищи, можно приготовить 4-е ножки из уголка или профильной трубы одинакового размера.

Инструменты

Для того чтобы сделать печь для казана из автомобильных дисков, понадобится приготовить набор инструментов и оборудования:

  • сварочный аппарат,
  • электроды для сварки конструкционных сталей,
  • сварочная одежда, маска и перчатки,
  • болгарка,
  • несколько отрезных и зачистных дисков,
  • молоток, напильник, плоскогубцы,
  • небольшие настольные тиски.

Пошаговая инструкция по изготовлению

Как сделать печь для казана из колесных дисков своими руками, решить эту проблему поможет знание основных этапов изготовления данной конструкции:

  1. Сначала необходимо подготовить диски к сварке. Для этого на верхней детали полностью вырезается лицевая сторона. Это делается для свободного прохода и равномерного распределения тепла в зоне приготовления пищи. Аналогичную работу выполняем со средней частью будущей печи. Нижний диск оставляем без изменений. Для устранения путаницы, на деталях мелом пишем место установки деталей.

    Печь для казана из автомобильных дисков своими руками

    Вырезаем лицевую часть

  2. Нижнюю деталь выкладываем на ровной поверхности лицевой частью вниз. На нее размещаем среднюю деталь внутренней частью диска вниз. Проверив его положение, делаем 4-е прихватки через 900.
  3. Размещаем на сборном узле 3-ю деталь лицевой стороной вниз, проверяем правильную установку детали и прихватываем в 4-х местах.

    Печь для казана из автомобильных дисков своими руками

    Сборка

  4. Еще раз, проверив сборку и расположение отдельных частей в вертикальной плоскости, можно приступить к обварке конструкции. Здесь важно отметить – не выполняйте обварку одного шва полностью. Для предохранения от деформаций детали лучше варить пошаговым способом. Проварив небольшой участок на 1-м стыке, поверните конструкцию на 900 и проварите участок шва с этой стороны. Затем перейдите на сварку 2-го шва. Так чередуя стороны и швы, проварите все стыки.
  5. Отбиваем шлак и проверяем качество шва. При обнаружении непроваров, подрезов или дырок обязательно добавляем на эти места расплавленный металл.
  6. На болгарку ставим зачистной круг и зачищаем швы и места резов лицевых частей.
  7. Теперь важно сделать хорошую дверку для закладки дров. Отступив от низа печи 200 мм, размечаем окно для топки, высота –180 мм, ширина – 200 мм.
  8. Вырезаем болгаркой с отрезным кругом по линиям разметки окошко. Отрезанную деталь мы будем использовать для изготовления дверцы. Для этого по 3-м сторонам прихватываем проволоку сечением 6-8 мм по наружной стороне заготовки. С петельной стороны посередине окна, привариваем деталь из профильной трубки. Во вторую трубку вставляем пруток для петли и прихватываем его с одной стороны.

    Печь для казана из автомобильных дисков своими руками

    Вырезаем дверцу

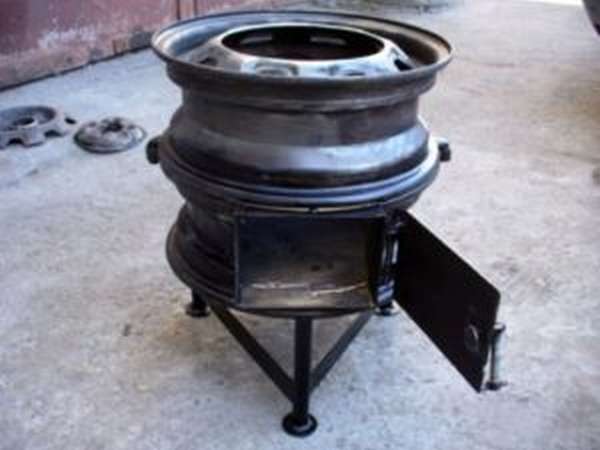

  9. Устанавливаем дверь на место, ставим ответную часть петельки и привариваем трубку к диску. К дверце прихватываем готовую загнутую П-образную ручку и ставим самодельный шпингалет из прутка и профиля. Печь для казана из автомобильных дисков своими руками

    Пример дверцы (их можно делать по-разному)

    Печь для казана из автомобильных дисков своими руками

    Получившаяся конструкция

  10. Если требуется, размечаем и привариваем 3-4 ножки под небольшим углом. Для лучшего провара концы заготовок необходимо зарезать под угол, чтобы ножки прилегали к печи плоскостью.

    Печь для казана из автомобильных дисков своими руками

    Ноги для печки

  11. На противоположной стороне от дверцы, вверху средней детали размечаем место установки дымохода. Электросваркой аккуратно вырезаем отверстие по размеру трубы, вставляем отвод так, чтобы свободный конец смотрел вверх. Труба должна выставляться заподлицо с металлом колесного диска. Делаем 3-и прихватки, убедившись в правильном положении детали, обвариваем стык по кругу.
  12. На дымоход наматываем несколько витков асбестового шнура и вставляем в отвод. Труба должна садиться плотно, а шнур будет препятствовать выходу дыма на месте соединения.

    Печь для казана из автомобильных дисков своими руками

    Почти готовая конструкции, осталось лишь приделать ручки и зачистить детали.

  13. Все детали зачищаются болгаркой, заусеницы от резов лучше сбить напильником.
  14. Из прутка делаем ручки для переноски печи. Для этого на заготовках с обеих сторон размечаем расстояние 50 мм и загибаем под угол 900, зажав заготовку в тисках с выступающим вверх коротким отрезком. Загибаем молотком. Затем вверху конструкции, на противоположных боках, делаем разметку мест крепления ручек, выставляем и привариваем их.

Наша печь из колесных автомобильных дисков готова.

Дополнительно можете посмотреть видео:

Другие примеры разных самодельных конструкций печки под заказ из дисков на фото:

Печь для казана из автомобильных дисков своими руками

Фото 1

Печь для казана из автомобильных дисков своими руками

Фото 2

Печь для казана из автомобильных дисков своими руками

Фото 3

Печь для казана из автомобильных дисков своими руками

Фото 4

Печь для казана из автомобильных дисков своими руками

Фото 5

Как правильно пользоваться?

Нашу конструкцию устанавливаем в лоток. Готовить на печи сразу не рекомендуется. Диски, как правило, окрашены и на них остается масло и тормозная жидкость. Поэтому чтобы плов не «благоухал» запахами сгоревшей химии, печь сначала прокаливают. Для этого через верх, топка полностью заполняется дровами. Использую жидкость для розжига, зажигаем пламя и даем дровам полностью сгореть.

Теперь дав печи остыть, высыпаем золу и остатки дров. Наждачкой и щеткой по металлу очищаем стенки печи, удаляя остатки краски и нагара. Выполнив эти работы можно приступать к приготовлению плова и других вкусных блюд с запахом сгоревших дров.

Теперь дрова закладываются в топку через дверку. Уложив немного древесной коры и щепы, зажигаем пламя. Снизу поступает кислород через отверстия в диске, обеспечивая пламя питанием воздуха, а сверху отработанные газы и дым выводятся в дымоход. Такая конструкция создает достаточную тягу и хорошие условия для горения.

Печь для казана из автомобильных дисков своими руками

Процесс готовки в самодельном казане

При приготовлении блюд важно не подкладывать много дров, поддерживая постоянную температуру нагрева в печке. Для этого не старайтесь закладывать сразу большое количество дров. Сильное пламя приведет к сгоревшей пище и расстройству повара. Все придет с опытом, не бойтесь экспериментировать, но лучше затратить немного больше время, постепенно подкладывая дрова в топку, чем получить сгоревшее мясо или плов.

После приготовления пищи не следует сразу начинать обслуживание и уборку. Необходимо дать металлу остыть, а уж потом начинать вычищать золу и не сгоревшие остатки дров, ссыпая их в поддон через отверстия в нижнем диске. Для удаления крупных огарков потребуется перевернуть печь и вытрусить отходы в поддон. Золу применяют для подкормки садовых растений и цветов.

Для удобства передвижения по участку, печь можно установить на колеса. Все зависит от фантазии и навыков мастера. Такую конструкцию можно использовать для жарки мяса на сковороде и приготовления первых блюд. Но шедевром был и остается восточный рассыпчатый плов, который для вас приготовит печка для казана из дисков, сделанная своими руками.
