Сделать печь для бани из баллона по силам домашнему умельцу, который может производить несложные сварочные и слесарные работы. Главное выбрать надежную конструкцию, подготовить необходимые материалы и не торопясь сделать отличную каменку для вашей парной.
Перед началом работ необходимо подготовится, выполнить чертежи вашей печки, найти необходимый материал и приготовить оборудование и инструмент к работе.
Подготовительные работы

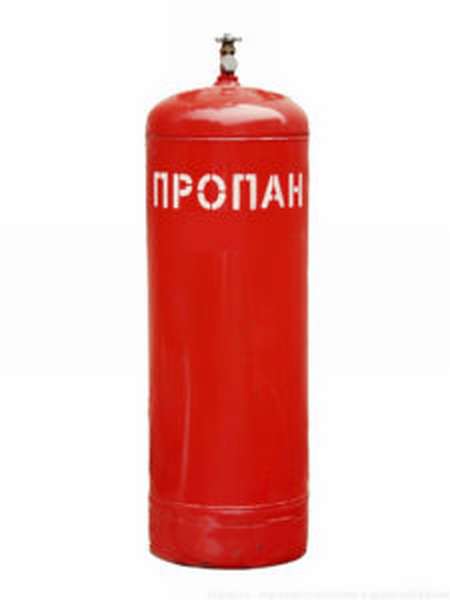

Выбор газового баллона
Для работы лучше использовать баллон от пропана. Он наиболее подходит для такой конструкции из-за своих габаритов. Купить баллон можно на любом пункте приема металлолома, главное, чтобы он был целым, без дырок и больших вмятин.
Не важно, когда баллон был произведен и срок его испытания. Не обращайте внимания на однородность покрытия стенок емкости краской, она все – равно выгорит сразу при первых испытаниях печи. Главное, чтобы стенки не проела ржавчина, лучше, если до вас снимут кран и выпустят газ из баллона.
Мнение экспертаПавел КругловПечник с 25-летним стажемНе стоит приобретать новый сосуд, лучше использовать эти средства на покупку листа металла и других материалов. Поинтересуйтесь у соседей и друзей, вдруг у них пылится ненужный баллон, который они с радостью вам подарят или продадут за небольшую плату.
Материалы и их количество
Указать точное количество материалов затруднительно. Многое зависит от размеров емкости для воды или величины отсека для камней. Приведем перечень необходимых материалов, а сколько их понадобится, решать вам:
- газовый баллон,
- лист металла, толщиной 2-3 мм,
- если после стройки остались отрезки арматуры или прутков из них можно изготовить колосник и ручки для дверок,
- для ножек можно использовать уголок или профильную трубу. Если в хозяйстве есть отрезок трубы большого диаметра, можно отрезав деталь шириной 60-70 мм, разрезать ее пополам и приварить к баллону,
- труба, сечением 120 мм, длиной 400 мм для вывода дымохода,
- пруток или арматура, для изготовления сетки в которую укладываем камни,
- кирпичи для фундамента печи бани.
Не используйте камни со слюдой или гранит. В первом варианте будет выделяться угарный газ при разогреве, а гранит быстро разрушается при воздействии высокой температуры. Лучше укладывать каменку диабазом.
Инструменты
Понадобится:
- сварочный аппарат со средствами защиты рук и глаз,
- верстак с тисками,
- одежда с длинными рукавами из плотного материала,
- электроды для сваривания конструкционных сталей. Недорогой вариант – АНО-21 или МР-3, диаметром 3-4 мм,
- болгарка,
- отрезные и зачистной диски,
- слесарный инструмент,
- наждачная бумага, щетка по металлу.
Пошаговая инструкция по изготовлению
Наша печка будет сделана из газового баллона, сверху которого расположим резервуар для нагрева воды и отделение для камней.
Схема
Для лучшего понимания приведем схему печки в разрезе:
- Внизу, сделав паз, оборудуем полость для сбора золы и поддувало, которая надежно закрывается дверцей. Сверху выполним 2 отсека. В задней части баллона сделаем решетчатую конструкцию для камней и выход патрубка дымохода.
- В передней расположим емкость для воды с водоразборным краном и отверстием для залива воды.
- Печь будет оборудована 4 ножками, на которые ее установим на фундамент из кирпича. На выходе трубы дымохода устанавливается шиберная задвижка для регулировки тяги. Низ каменки закрывается колосниковой решеткой, которая предохраняет дно от воздействия высоких температур и сквозь нее в зольник просыпается зола.
- Для дверцы топки срезаем переднюю, полость баллона и устанавливаем отрезанную деталь на петельки.
- При производстве работ, чтобы не простаивать, необходимо соблюдать очередность проведения работ.
Обустройство фундамента
Вообще под небольшие металлические печки фундамент делать нет смысла. Но в нашем случае, каменка будет устанавливаться на деревянные полы. Поэтому для защиты от пожаров лучше сделать основание из 2 рядов кирпича, чем уложив на пол стальной лист, наступать на него в парной:
- Определившись с местом установки печи, по размерам будущего фундамента снимаем доски.
- Первый ряд кирпичей выкладываем на ребро. Раствор лучше сделать из цемента и глины, в соотношении 1 к 4. Старайтесь, чтобы кирпич располагался отверстиями внутрь.
- Второй ряд выкладываем плашмя.
Теперь оставляем фундамент застывать и переходим к выполнению следующей операции по изготовлению печи для бани из баллона.
Защита стен и потолка
Печь, при работе выделяет большое количество тепла, которое вызовет деформацию деревянных деталей стен и потолка. Поэтому из принято закрывать защитными экранами, закрытыми с лицевой стороны фольгой, для отражения тепла в помещение.
Не обложенную кирпичом печь запрещено устанавливать к стене, на расстоянии 700-1000 мм и до потолка 1000 мм. Поэтому для экранов можно использовать плиты ЦСП и из другого негорючего материала.
Изготовление конструкции
Изготавливая печь для бани своими руками из газового баллона, домашний мастер должен выполнять работу в определенной последовательности:
- Газовый баллон с краном потребуется вынести на улицу, и выпустить остатки жидкости и газа. Лучше это делать в безлюдном месте, запах газа быстро распространиться по воздуху на большое расстояние, поэтому, чтобы не пугать соседей и не объясняться с газовиками, пожарными и спасателями, лучше отойти подальше или предупредить соседей.
- После выхода газа, зажимаем баллон в тисках и откручиваем кран газовым ключом. В баллоне может остаться газ или конденсат, поэтому чтобы обезопасить себя от взрыва и пожара, обязательно полностью залейте емкость водой и только потом можно приступать к следующим операциям.
- Размечаем линию реза в верхней части. Для этого по кругу проводим линию на краю закругления лицевой части. Отрезаем верхушку, которая послужит как заготовка для двери топки. Баллон заполнен водой до верха, поэтому прорезав его, дайте воде вытечь и только потом заканчивайте эту операцию.
- Сливаем воду. Пока она сходит, на отрезанной верхушке, закрываем отверстие под кран металлом и обвариваем его. Навариваем ручку из прутка и шпингалет. Затем привариваем к дверке 2 петельки.
- В нижней части печи, размечаем и вырезаем паз. Ширина 100 мм, длина – от задней части баллона отступаем 200 мм. Из листа металла вырезаем 2 детали шириной 70 мм, прихватываем их стоя, по краю вырезанного паза, оставляя открытой только лицевую часть. Затем накрываем отрезанным донышком баллона и прихватываем его к боковинкам. Лицевую часть закрываем дверкой. Дверь должна плотно закрывать полость зольника. Надежно обвариваем швы, проверяем качество сварки и зачищаем швы болгаркой с зачистным камнем.
- Привариваем ножки необходимой длины.
- Располагаем дверь топки печи на месте установки и привариваем петли к баллону. От стенки печи выводим ответную часть для запирания шпингалета, прихватываем ее. Проверяем плотность закрывания дверей зольника и топки, для уплотнения можно использовать асбестовый шнур.
- На донышко укладываем колосниковую решетку, которая делается из любых отрезков арматуры, прутка. Если детали короткие их можно сварить встык из нескольких кусков. Нам понадобится сделать решетку по всей длине печи. Для этого нужно 2 детали по длине баллона. Между ними ввариваются перемычки, с шагом 6-8 мм. Следите за правильным расположением деталей, они должны выкладываться в одной плоскости. Не следует полностью обваривать стыки, достаточно поставить прихватки с 2 сторон.
- В лицевой части изготавливаем бак для воды. Для этого боковые стенки поднимаем на необходимую высоту от боков печки, в передней и задней части емкости необходимо сделать вырезы для стыковки к круглой поверхности печи. Детали прихватываются между собой и к баллону, затем по размерам вырезается и устанавливается крышка на приваренные к стоевым деталям отрезкам уголка. Крышку лучше не закреплять намертво для облегчения обслуживания емкости. Бак надежно обваривается, после первого прохода отбивается шлак и укладывается еще один шов. Сбоку водогрейки, в нижней части делаем отверстие и устанавливаем водоразборный кран.
- В задней части печи делаем сетку для камней из арматуры и вырезаем сваркой отверстие под дымоход. Вверху вывода делаем шиберную заслонку из прутка и круга, вырезанного из листа металла по диаметру трубы. Устанавливаем и привариваем выход вентиляции. Сетку делаем с учетом размера камней. Она начинается с боков печи и поднимается над верхом баллона на 200-250 мм. Такого слоя камней достаточно для создания приятной атмосферы в парной.
Обустройство дымохода
Дымоход лучше делать из сэндвич – труб, диаметром 120 мм. Для плотного соединения отрезков дымохода используются специальные хомуты. Труба поднимается под потолок и выводится через перекрытие на чердак. К стенам дымоход закрепляется на специальные зажимы.
Достоинство гофрированных труб – при их использовании не требуется делать дополнительный слой теплоизоляции и исключается возможность ожога при касании. Внутри металлических стенок, находится слой теплоизоляции, не позволяющий нагреваться наружной поверхности.
На чердаке гофрированная труба пристыковывается к металлической или асбоцементной прочной трубе и выводится на крышу. При этом конец дымохода должен надежно закрываться специальным козырьком и быть выше конька крыши на 1000 мм.
Место прохода вентиляции через конструкцию крыши должно надежно укрываться слоями тепло и гидроизоляции. Такая защита не позволит пройти влаге на чердак и воспрепятствует образованию мостиков холода.
Финальные работы
Банная печь из газового баллона своими руками готова. Осталось выполнить заключительные испытание каменки.
Для этого:
- устанавливаем печку на фундамент и соединяем с трубой дымохода,
- для безопасного использования, бока печи лучше закрыть экранами. Их можно сделать из сэндвич – панелей. В этом случае они не только защитят от ожогов, но и позволят теплу быстрее и равномерно распределиться по помещению,
- заполняем сетку камнями, заливаем полный бак воды,
- открываем шиберную задвижку и дверцу зольника. Эта операция обеспечит хорошую тягу при разжигании пламени,
- заполняем топку дровами по всей длине. Можно использовать отрезки, длиной до 700 мм. Ближе к краю укладывается щепа и опилки для розжига.
- открываем двери и окна в бане. При первом обжиге, будет выгорать краска и остатки масла, поэтому, чтобы обезопасить себя от угарного газа нужно обеспечить дополнительную вентиляцию,
- зажигаем дрова и проверяем герметичность конструкции, если проявился свищ, это место перевариваем сразу.
Краска выгорает, печка дымит не только внутри помещения. Не бойтесь если из трубы печи, сначала будет валить столб черного дыма. После выгорания остатков краски, масла дым обязательно посветлеет. Может потребоваться подбросить еще немного дров. Важно довести воду в емкости до кипения и раскалить камни, чтобы выгорела вся грязь.
Воду после первого разогрева использовать для мытья не стоит, ее лучше вылить.
Особенности эксплуатации и правила ППБ
Эксплуатировать такую печку для бани очень легко:
- набрали толстых и длинных дров,
- заполнили ими весь объем топки,
- открыли шибер и зольник, убедились в хорошей тяге и запалили дрова.
Все, по мере прогорания дров, камни накаляются, вода нагревается. Можно звать друзей, брать веники и запас отвара трав или просто кваса и выплеснув несколько шаек на камни, наслаждаться ароматным и горячим паром и беседой с близкими.
При эксплуатации важно соблюдать правила безопасного использования печи. Их немного и они очень просты:
- обязательно следите за состоянием дымохода. При первых признаках его неисправности или уменьшении тяги сразу потребуется исправить все неполадки. Рекомендуется чистить дымоход не реже 1 раза в месяц,
- после начала горения дров дверца зольника должна закрываться,
- дверь топки открывается только для закладки дров и контроля за их горением. Все остальное время при горящем топливе, дверка должна быть надежно закрыта на замок,
- не стоит пробовать нагрев печи, касаясь боков голыми руками – это приведет к ожогам рук. Уровень нагрева можно почувствовать по количеству пара от камней, когда на них плеснуть воды из ковша.
Вывод
В бане лучше парится с веничком, гордиться своим трудом, а не смотреть на волдыри на руках. Поэтому соблюдайте правила безопасности при пользовании металлическими печами каменками. И тогда, самодельная печка – каменка для бани сделает банные процедуры приятным времяпрепровождением, но не стоит забывать и о здоровье и соревноваться на время в раскаленной бане.
