Печь для бани с парогенератором

Печь для бани с парогенератором позволяет оснастить любую парилку надежным устройством для производства пара и создания оптимальных условий для любителей всех видов бань. Главное правильно выбрать подходящую модель. Но если вы обладаете небольшими навыками выполнения сварочных работ и электропроводки вам по силам сделать работу самостоятельно.

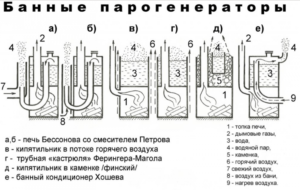

Устройство печи с парогенератором

По способу нагрева воды такие устройства подразделяются:

  • с помощью электричества,
  • работающими на газу,
  • пар производится при сгорании дров в каменке.

Электрические парогенераторы потребуют затрат на оплату счетов за электроэнергию. Газовые увеличивают риск пожаров и взрывов. Самый простой вариант – оборудовать вашу каменку дополнительным простым устройством из гофрированных труб. Независимо от типа топлива промышленные парообразователи производятся с учетом установки:

  1. емкостью для залива воды,
  2. отдельным отсеком по подготовке воды,
  3. возможна установка насосов подачи воды и пара,
  4. нагревательным прибором, который работает для образования пара,
  5. дорогие модели оснащаются электронной системой управления работой и датчиками безопасности, особенно при производстве газовых, дизельных парогенераторов.

Печь для бани с парогенератором

Принцип работы

Работает такой прибор просто и надежно, при покупке  качественной техники или производстве работ своими руками. Она позволяет быстро нагреть помещение парной и создать атмосферу банного уюта. Для этого:

  • в емкость заливается вода. Эта операция, в зависимости от модели, может производится в автоматическом или ручном режиме,
  • жидкость проходит в специальную полость, поверхность которой раскалена до максимальной температуры (6500),
  • вода испаряется и пар выходит через специальные полости в помещение.Печь для бани с парогенератором

Все просто, поэтому надежно. Если для испарения используется электроэнергия, устанавливаются ТЭНы. В зависимости от мощности они могут изменяться от 2 кВт. Для установки в маленьких парилках достаточно установить только парогенератор и он дополнительно будет работать как печка.

Но любители атмосферы русской бани с ароматным дымком могут обустроить каменку парогенератором. Пар образуется при испарения воды со стенок печи или гофрированных нержавеющих труб.

Читайте также:  Виды посуды для русской печи какую лучше выбрать?

Плюсы и минусы

Независимо для сауны, турецкой или русской бани – все модели обладают рядом достоинств при отсутствии отрицательных характеристик. Среди достоинств можно выделить:

  • привлекательный вид. Такие приборы могут служить как декоративная отделка парной,
  • небольшая масса парообразователей,
  • для небольших помещений они могут служить как печь,
  • абсолютно бесшумные при работе,
  • простые в обслуживании и монтаже,
  • скорость обогрева помещения и образования достаточного объема ароматного пара,
  • промышленные образцы оснащаются блоками защиты от пожаров или взрывов,
  • возможность выбрать среди множества моделей оптимальный вариант по сочетанию цены и качества.

Электрическая печь с парогенератором, на газу или дровах – любая модель способна быстро нагреть парную и обеспечить любителей сухим или влажным парком. Главное правильно выбрать технику.

Как выбрать качественный парообразователь?

Среди всех характеристик обратите внимание на несколько основных:

  1. уровень мощности. Для расчета используйте соотношение – для обслуживания 1 м3 потребуется оборудование мощностью до 1кВт. Это правило действует для парных, общей площадью до 10 м2. При больших объемах помещения потребуется 0,8 кВт. Но если в парной большие витражи или несколько распашных дверей, мощность парогенератора потребуется увеличить. Для обслуживания электрических приборов большой мощности потребуется подвести трехфазный ток напряжением 380 В.
  2. способ регулировки режимов работы. Лучше приобретать технику с автоматической системой безопасности и регулировки. Такие приборы быстро прекратят нагрев при недостаточном уровне воды или пробое тока на корпус,
  3. для дровяных или самодельных теплогенераторов такая система не требуется. Лучше установить поплавковую камеру, которая будет поддерживать постоянный уровень воды в системе, чем платить дополнительные деньги за установку электронной схемы, которая дублирует основную схему. Так производители пытаются получить дополнительную прибыль,
  4. величина загрузки камней. Чем их больше, тем сильнее будет пар, но и лишние понизят производительность печи,
  5. материала корпуса и бачка. От этого зависит срок службы парогенератора.

Печь для бани с парогенератором

Электрокаменка с парогенератором

По этим показателям составлен рейтинг лучших моделей.

Популярные модели

Представлены характеристики и средние цены лидеров продаж. Цены на парогенераторы могут изменяться в зависимости от региона и продавцов, поэтому приведены усредненные цифры.

Модель и производитель Основные характеристики Цена
Печь для бани с парогенератором на дровах от российской компании «Олимп» – модель «Конвектика»Печь для бани с парогенератором Масса – 85 кг. Габариты (В.Ш.Г) – 965 мм/640 мм/430 мм. Оптимальный объем парной 18м3. Корпус выполнен с отбортовкой, поэтому на лицевой стороне отсутствует крепеж. Толщина металла корпуса – 4 мм. Масса камней – до 85 кг.  Устанавливается в нижней части печи, поэтому уменьшен срок обогрева помещения и увеличен объем образования пара из-за близости к стенкам топки. Для заполнения используется несколько лючков с лейками. От 13500 р
Страна производитель Финляндия. Модель «SAWO Mini COMBI MNC NS»Печь для бани с парогенератором Печь для разогрева помещений небольшой площади, максимальной мощностью 3 кВта. Парные объемом до 4 м3могут обслуживаться печью, которая не занимает много места. Ее габариты 450/330/210 мм. Масса камней до 10 кг. Корпус и бак для воды изготовлены из нержавейки. Автоматическая система сигнализации низкого уровня воды в баке. От 15000 р.
Компания «Нарвия» Модель «Vega Combi Automatic BC60SEA»Печь для бани с парогенератором Электрический парогенератор, прост в управлении. Масса 15 кг, размеры 540/480/310 мм. Мощность 6 кВт позволяет обслуживать средние размеры парных. Масса камней – до 20 кг. Изготовлена из нержавеющей стали, система управления автоматическая. Простая конструкция и отсутствие лишних деталей увеличивает срок службы электропечи с теплообменником. Выпускается широкая линейка каменок по мощности. Система навесного крепления позволяет устанавливать печь в любом месте парной. 22000 р
Страна производитель – Германия. Компания – «EOS Bi» модель «EOS Bi-O MINI»Печь для бани с парогенератором Эта электрокаменка изготовленная с немецкой точностью прослужит долгое время без аварий и поломок. Мощность 3 кВта. Масса камней – 10 кг.  Вес самой печи 9,5 кг, с размерами 500/300/210 мм. Обслуживает парную, площадью до 5 м2. Установлена звуковая сигнализация низкого уровня воды в бачке. Возможность добавления в отдельный смеситель ароматных жидкостей. Печь выполнена в жестком, прочном нержавеющем корпусе с нижним поддоном, который препятствует протеканию конденсата. 5540 р.
Производитель – Швеция. Модель печи «Tylo Combi Compact RC 4»Печь для бани с парогенератором Парогенератор выполнен с учетом подачи пара в импульсном или постоянном режимах. Дополнительно установлен увлажнитель и ароматизатор воздуха. Мощность – 4,5 кВта. Масса загрузки камней – 7 кг. Вес и габариты 12 кг/400/310/225 мм. Такая банная печь может обслуживать небольшую парную. Материал корпуса бака нержавеющая сталь. 50000 р.

Парогенератор для банной печи своими руками

Разберем процесс изготовления парогенераторов 2 разных конструкций по виду топлива и материалам, необходимых для их изготовления.

Паровая пушка из гофрированных труб для каменки

Разберем процесс изготовления парагенератора для печей, работающих на твердом топливе. Для примера переоборудуем промышленную модель «Шилка», добавив в конструкцию надежный парагенератор. Потребуется приготовить:

  • дрель с набором сверел,
  • 2 отрезка гофрированной трубы, сечением 40 мм,
  • 2 детали из труб малого диаметра для вывода пара,
  • камни или можно купить достаточное количество специальных фарфоровых шаров (их можно приобрести в специализированных магазинах),
  • самодельные или готовые воронки для залива воды в устройство.

Работа простая, сможет справиться любой мужчина. Весь процесс разбит на несколько этапов:

  1. отрезаем гофрированную трубу, большего сечения по длине печи,
  2. края труб загибаем под прямым углом,
  3. выставляем заготовки раструбами вверх. По всей длине трубы, на расстоянии 50-70 мм размечаем и сверлим отверстия, диаметром 9-10 мм,
  4. в сетке для камней устанавливаем детали, отверстиями и раструбами вверх вплотную к металлической стенке топки,
  5. плотно вставляем трубки меньшего диаметра и выводим их наверх,
  6. аккуратно укладываем камни. Обязательно сделать небольшой канал по диаметру труб, для беспрепятственного выхода пара,
  7. выложив камнями весь объем сетки, вставляем в выведенные трубочки лейки и заливаем воду. Потребуется подобрать уровень воды в парогенераторе, начинайте с 3 литров в каждую лейку.

Наша конструкция готова к испытаниям. При сжигании дров и повышении температуры стенок печи, вода в трубе начинает испаряться. Пар выходит в небольшие отверстия и нагревает камни и через трубки с лейками непосредственно в парную.

Электрический парогенератор из скороварки

Для изготовления такой конструкции потребуется приготовить:

  • старая скороварка,
  • тэн можно использовать мощностью 1,5-2 кВта,
  • крепеж для закрепления тэна к скороварке,
  • паранитовые прокладки,
  • трубка для соединения бачка с водой и камерой образования пара. Лучше найти деталь из меди,
  • небольшая емкость для воды, лучше из нержавейки,
  • клапан с поплавком для поддержания объема воды,
  • отрезок шланга,
  • электродрель с набором сверел,
  • газовый ключ.

Потребуется сделать работу в следующей последовательности:

  1. для установки тэна размечаем и сверлим отверстия по диаметру резьбы нагревательного элемента. Оптимальная высота установки 10-15 мм,
  2. вставляем нагреватель в готовые отверстия и фиксируем его гайками, обязательно проложив прокладку из паранита для герметичности места соединения с емкостью. Паранит устанавливаем на жаростойкий герметик,
  3. подсоединяем нагревательные элементы к проводам с вилкой,
  4. сверху закрепляем емкость с водой и сверлим отверстие для подсоединения трубки подвода жидкости в парагенератор,
  5. монтируем переливную трубку на гайки с прокладками и шайбами,
  6. емкости с водой устанавливаем поплавочный клапан, можно использовать систему со сливного бачка унитаза. Подводим воду. Теперь при падении уровня воды поплавок опустится и откроет доступ воды в бачок,
  7. на трубке можно установить кран для регулировки напора воды,
  8. для выхода пара закрепляем на крышке скороварки отрезок стального шланга среднего сечения.

Теперь вода будет испаряться при разогреве нагревательного элемента, пар будет выходить из шланга в парную. Электропечи просто сделать, но оплата счетов и невозможность попариться при отключении электроэнергии, делают обычные каменки на дровах с дополнительной системой образования пара наиболее предпочтительней.

Заключение

В заключение несколько советов по обслуживанию каменок с парогенератором.

Не реже 1 раза в полгода обязательно достаньте камни из сетки и пересортируйте их. Потребуется иметь запас камней и удалить поврежденные. Сильно заплесневелые камни потребуется отмыть в теплой воде и дать им высохнуть. При использовании промышленной модели обратите внимание на объем воды в бачке. Наливайте ровно столько, сколько рекомендуют производители.

Используйте добавки в воду настоев трав и ароматические масла, в этом случае атмосфера в парной будет не только горячей, но и приятно пахнущей.
