Печка в баню из стальной бочки, сделанная своими руками – это простая операция. При незначительных затратах домашний мастер, обладающий начальным опытом проведения сварочных, слесарных работ, сможет сделать печь каменку из подручных материалов. Главное знать особенности конструкции и инструкцию производства банного отопителя.
Разберем процесс изготовления «агрегата» для бани из бочки с возможностью поддать парку без выхода в помещение угарного газа.
Подготовительные работы по производству печи
Первоначально нужно приготовить необходимые материалы, оборудование и инструменты.

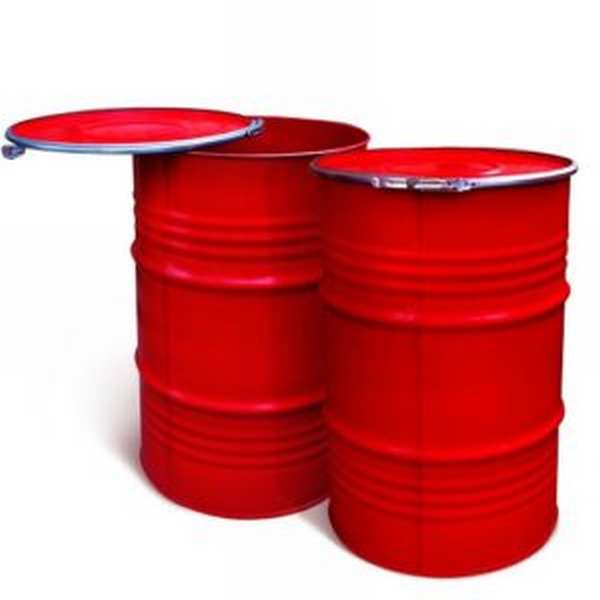

Выбор бочки
Для такой конструкции лучше использовать стальные нержавеющие цилиндры или бочки с толстыми стенками. Но такие материалы найти трудно, да и стоить они будут дорого. Поэтому рассмотрим вариант применения простейшей стальной 200 л тары с ребрами жесткости на корпусе.
Толщина боковых стенок у них достаточная, а для донышка мы будем использовать колосниковую решетку из арматуры. Ребра жесткости укрепят стенки. Простота конструкции и работ позволят быстро заменить прогоревшую печь через 7-10 лет ее использования, за это время вся работа окупится много раз.
Но при покупке на пункте приема металла или при обнаружении бочки на свалке, обязательно убедитесь, что в ней не хранились бензин или масло. Такой сосуд потребуется предварительно промыть и очистить от остатков топлива. Только убедившись в отсутствии легковоспламеняющихся жидкостей и газов можно приступать к работе.
Расходные материалы и их количество
Потребуется приготовить ряд заготовок для колосника и крепления решетки в отсек с камнями.
Бочка стальная 200 л | 1 шт |
Емкость для горячей воды, объемом 50-70 л | 1 шт |
Арматура толщиной 10 мм | Отрезки необходимой длины для изготовления колосниковой решетки с шагом между прутками 5-6 мм |
Стальной уголок с полкой 40 мм | 2 отрезка посередине бочки для крепления решетки под камни |
Арматура, диаметром 10-12 мм | Отрезки для решетки в отсеке с камнями |
Камни для заполнения отсека и верха печи | На ваше усмотрение |
Пруток и профильная труба для петель дверцы | 2 отрезка прутка 8 мм по 100 мм. 4 детали из профильной трубы 20 мм по 50 мм |
Это только основные материалы для работ. Нам потребуется подготовить огнеупорный кирпич для обкладки внутренней части топки. Отрезок трубы, подходящего для сэндвич – трубы дымохода. Все эти материалы можно будет приобретать перед установкой печи и вывода дымохода на крышу.
Инструменты
Для производства работ подготовьте:
- сварочный аппарат:
- сварочную маску и одежду,
- электроды для сварки конструкционной стали,
- болгарка с зачистным и запасом отрезных дисков,
- слесарный инструмент,
- мастерок и емкость для замешивания раствора.
Схема
Многие делают такую печь с возможностью открытия крышки и обливания камней для пара. Но в этом случае в помещение выходит угарный газ. Мы делаем вариант, где крышка печи будет утоплена в корпус на 100 мм и сверху уложен ряд камней. В этом случае, любители пара смогут плеснуть воды из шайки на кирпичи без открывания крышки.
Сбоку закрепим бак для горячей воды. Такую емкость можно найти на скупке или сделать самостоятельно из листовой стали. Емкость будет закрепляться на боковой стенке. В ней делается отверстие для залива воды и приваривается патрубок для накручивания водоразборного крана.
Пошаговая инструкция по изготовлению
Процесс изготовления и установки печи из бочки для бани разбит на несколько этапов.
Обустройство фундамента
Готовить основу для отопителя лучше при строительстве бани. Для этого:
- выкапывается отдельный котлован глубиной ниже уровня промерзания почвы,
- на дно укладывается песок и щебень, затем керамзит или битый кирпич, оставшийся при строительстве дома,
- слой утеплителя и подушки нужно уплотнить. Для этого его заливают водой и трамбовкой качественно уплотняют грунт. Затем на подушку выливается жидкий раствор, после его схватывания укладываем слой рубероида и делаем постамент для печи,
- его можно сделать полностью из бетона, но такая работа потребует подготовить опалубку и замешать большое количество раствора. Это вызовет удорожание нашей конструкции. Поэтому для постамента укладываем 2 ряда кирпича, первый ряд делаем на 800 мм больше, а второй выкладываем по размерам бочки. В середине 2-го слоя кирпичей не кладем 3 ряда. Этот просвет будет служить для обустройства зольника и поддувала. Для этого необходимо закрепить дверцу с ручкой к кирпичу, полностью перекрывая паз.
Фундамент для печи готов. Пока раствор застывает, займемся защитой стен и потолка.
Защита стен и потолка
Установка металлической печи в деревянной бане может вызвать деформацию деталей отделки стен и потолка при недостаточном зазоре между печью и поверхностями из дерева. И как самое страшное, чрезмерный нагрев плоскостей может вызвать тление и возгорание дерева. Поэтому минимальное расстояние до горючих поверхностей – не менее 1000 мм.
Дополнительно поверхности стен и потолка лучше укрыть защитными экранами с наружной отделкой фольгой. Такой экран не позволит деформироваться вагонке. К тому же, отражая тепло от фольги, защита позволит быстрее обогреть помещение парной. В нашем варианте металлическая бочка обкладывается кирпичом, поэтому размер до стены можно уменьшить до 200 мм.
Изготовление конструкции печки
Параллельно с работами по фундаменту и защитой стен, приступаем к изготовлению самого отопителя. Для этого работу выполняем в следующей последовательности:
- В дне бочки, посередине, размечаем и вырезаем болгаркой паз размером 350/400 мм. Его края усиливаем стальной вязальной проволокой сечением 5-6 мм. Этот паз необходим для удаления золы и остатков дров в камеру зольника.
- Для лучшего обогрева бани можно приварить к донышку 4-е трубки по 2-е к противоположным сторонам, диаметром 32 мм. Располагаем их ближе к стенкам, загнув их под углом 900. В верхней части печи выводим из бочки. Для этого от края отступаем на 250 мм и выводим по 2-е трубки с каждой стороны. Конвекционные детали требуется хорошо обварить. Теперь холодный воздух будет проходить по трубам, нагреваясь выходить сверху потоком тепла. Такая печь для бани из бочки позволит быстро нагреть помещение, без лишней траты дров.
- Размечаем от низа расстояние 100 мм и делаем из арматуры колосниковую решетку. Расстояние между прутьями 5-6 мм. Сверху продольных деталей закрепляем 2-3 поперечины для жесткости колосника. В местах прохода конвекционных трубок, прутки крепим к ним.
- Обкладываем внутреннюю часть топки огнеупорным кирпичом, устанавливая его вертикально по стенкам. Это позволит снизить потери тепла.
- Замеряем бочку и размечаем 1/3 ее длины для обустройства топки. Размечаем и крепим 2 уголка для изготовления решетки, на которую будут укладываться камни. Расстояние между уголками 300 мм. С шагом 50-70 мм привариваем прутки арматуры и делаем решетку. При сварке, помните о том, что на эту решетку будет оказываться значительное давления слоя камней, поэтому проверяйте качество провара.
- Определившись с тыльной и лицевой сторонами, вырезаем сзади отверстие под трубу дымохода и привариваем отвод. Второй конец отвода должен располагаться вертикально. На конце отвода делаем шиберную задвижку. Для этого прожигаем отверстие в трубе, заводим в него пруток до противоположной стенки.
- Теперь из листового металла делаем круг по диаметру немного меньше сечения трубы. В «блине» врезаем сегмент и стыкуем деталь с прутком. Прихватив и убедившись в правильном положении блина, его надежно приваривают к прутку. На второй, выступающий из отвода участок прутка, можно приварить ручку или просто загнуть его под углом. Такая конструкция позволит регулировать тягу.
- На лицевой стороне топочного отделения размечаем и прорезаем отверстие 400/300 мм. На края отрезанной детали по контуру прихватываем проволоку и закрепляем веревку из асбеста для плотного закрывания дверки. Из уголка делаем ручку и устанавливаем дверцу на 2-е самодельные петли из прутка и 2-х отрезков профилей. Для закрывания дверки можно сделать самодельный шпингалет или заказать замок с эксцентриком у токаря.
- Отрезаем верх бочки, на решетку укладываем камни.
- Размечаем сверху 100 мм и прихватываем отрезки уголка. На них укладываем, подогнанную по размеру, крышку бочки. Для уплотнения можно использовать асбестовый шнур. Приваривать верх не стоит. В этом случае легко заменить камни и полностью разобрать печь для ремонта.
- Устанавливаем печку на фундамент. При желании ее можно закрепить, приварив к бочке уголок и закрутив саморезы в подготовленные отверстия. Но печь очень тяжелая, поэтому будет стоять надежно.
- Выкладываем до верха бочки слой камней. Теперь, при нагреве, на них можно плескать квас из шайки и наслаждаться ароматным паром.
- Обкладываем печь кирпичом до половины или верха бочки. В этом случае мы убережемся от ожогов при касании железа. Пустоты между кирпичами и трубой лучше заделать раствором глины.
Наша печка для бани готова. Остается выполнить работы по обустройству дымохода и приступать к пробному «пуску».
Обустройство дымохода
Для дымохода лучше использовать сэндвич – трубы с гофрированным наружным слоем. Такие трубы снабжены дополнительным слоем теплоизоляции и не требуют подготовки при проходе сквозь перекрытия. Подойдя к выходу на крышу, придется перейти на асбоцементную или стальную трубу. В этом месте трубы надежно закрепляются на хомутах, прикрученных к стене.
Вывод трубы
Место прохода дымохода на крышу или наружную стену необходимо надежно заизолировать от потерь тепла. Для этого трубу обматываем мин. или стекловатой, а пустоты заполняем монтажной пеной.
Труба должна быть выше конька крыши минимум на 1000 мм и конец ее закрыт защитным козырьком. Место выхода дымохода потребуется надежно заделать слоем гидроизоляции. Для закрепления длинной вытяжки используют растяжки из стального троса или проволоки.
Финальные работы и проверка конструкции
Все готово к зажиганию первой порции дров. Для этого полностью заполняем топку дровами и с края выкладываем мелкие щепки. Заливаем воду в емкость. Убедившись в наличии тяги, зажигаем дрова и закрываем дверку. Не стоит пугаться, если трубки конвекции и камни начнут дымить. Откройте двери и включите вытяжку. При первом запуске из камней, стенок бочки и трубы выгорают остатки масла и других горючих веществ.
Может потребоваться сделать вторую закладку дров, но важно добиться бездымной работы печи. Выливаем воду из водогрейки, она не годится для купания. После этого можно заливать холодную воду и затапливать печь для обогрева бани и подачи пара.
Особенности эксплуатации и правила ППБ
Особенностей эксплуатации у нашей печи нет. Как и в другой банной конструкции, если вам потребуется поднять температуру в парной, просто плесните водой на раскаленные камни и наслаждайтесь ароматным паром. Трубы конвекции позволяют быстро набирать температуру в бане.
Периодически удаляйте золу из отсека под печью и очищайте колосниковую решетку от налета. Обязательно перед каждым использованием проверять тягу. Если газы отводятся слабее, значит пришла пора прочищать дымоход. Для этого в трубу пропускают проволоку с ершиком и снимают налет со стенок.
Периодически проверяйте состояние камней. Если влага испаряется не полностью, на них может появиться налет плесени. Такие камни потребуется промыть под проточной водой.
Важно! Не рекомендуется использовать камни с вкраплениями слюды. Этот материал выделяет при нагреве большое количество газа. Не укладывайте на решетку куски гранита. Этот материал при нагреве разрушается. Для каменки лучше использовать диабаз или талькохлорит.
Если вода в баке не разбирается, она закипает и на стенках емкости может образовываться известковый налет. Для удаления достаточно добавить в воду лимонную кислоту, и вы сразу забудете о белых хлопьях, плавающих в воде.
Обязательно закрывайте дверцу при горении дров. Помните, что маленький уголек, попавший на деревянный пол, может вызвать пожар. Не стоит поднимать температуру в парной до космических высот, особенно при больном сердце и сосудах. Лучше париться постоянно при хорошей температуре, чем ставить рекорд по температуре в бане и попадать в больницу.
Вывод
Печка из бочки в баню – это простейшая конструкция, при внесении в нее нескольких доработок можно получить отличную каменку и обогреватель совмещенные в одном корпусе. Попробуйте сделать сначала простую печь, которую впоследствии можно переделать в украшение для бани.
