Печь Булерьян с водяным контуром отопления

Канадские печи Булерьян с водяным контуром могут отапливать помещения любой площади. Это наиболее мощный тип конструкции, отличающийся экономным расходом топлива, практичной эксплуатацией и хорошей производительностью.

Конструкция Булерьяна является удобной для эксплуатации, КПД устройства составляет 80%, длительно работы на одной закладке дров – до 10 часов в зависимости от модели. Печь можно подключать к естественной или принудительной системе, топка производится в режиме тления.

Устройство булерьяна с водяным контуром

Котел на дровах Булерьян с водяным контуром отличается простым и эффективным устройством. Оборудование оснащается рычагами для контроля процесса горения, регулятором мощности, газификатором, большой камерой горения. В передних трубах расположены инжекторы-дожигатели.

Настройка печи легкая, она осуществляется при помощи рычагов, камера сгорания достаточная для большого объема топлива, но рекомендуется не наполнять ее полностью. Для повышения эффективности в процессе работы в топке также оставляется зола.

Печь Булерьян с водяным контуром отопления

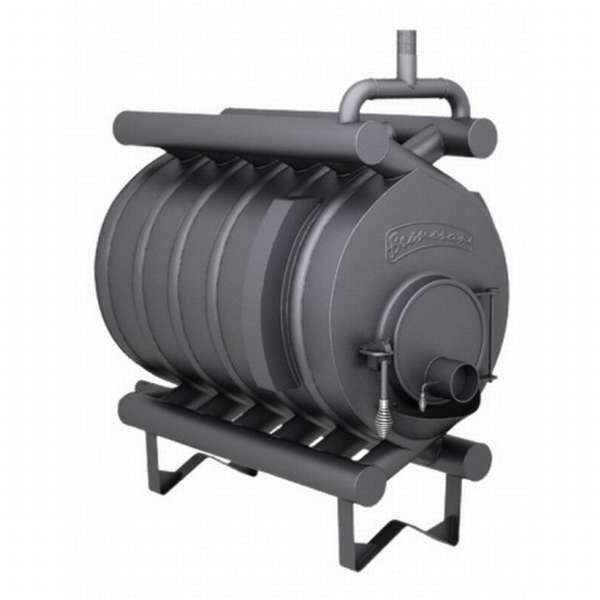

Пример булерьяна с водяным контуром

Принцип действия

Общий принцип работы печи:

  • на конвекционные трубы ставится коллектор для подключения обратки и подачи,
  • во время нагрева создается давление, жидкость может подниматься на высоту до восьми метров без использования насоса,
  • при создании давления теплоноситель поступает радиаторам отдельных помещений (для естественной циркуляции используется небольшой уклон труб),
  • от радиаторов остывшая вода поступает к котлу для нагрева.

Печь Булерьян с водяным контуром отопления

Принцип работы булерьяна с водяным конутром

Преимущества и недостатки

Булерьян отличается такими преимуществами:

  • для обогрева используются стандартные радиаторы,
  • печка может эксплуатироваться для зданий без подвалов,
  • доступно подключение к любой отопительной системе,
  • конструкция собирается из жаростойкой стали, выдерживающей негативные факторы эксплуатации,
  • монтаж конструкции быстрый, не требует специальных знаний.

Из минусов необходимо отметить строгие требования к обустройству дымохода и невозможность эксплуатации конструкции без водяной рубашки.

Популярные модели

Наиболее популярными считаются печи Бренеран «Акватэн» с водяным контуром:

  1. АОТВ-06 т00 подойдет для помещений до 100 куб.м.Печь Булерьян с водяным контуром отопления
  2. АОТВ-11 т01 с мощностью 11 кВт, которая может проработать до 10 часов на одной закладке топлива, подойдет для помещений до 200 куб.м.
  3. АОТВ-14 т02: объем помещения до 400 куб.м., 18 кВт.Печь Булерьян с водяным контуром отопления
  4. АОТВ-16 т03: объем помещения до 600 куб.м., 27 кВт.
  5. АОТВ-19 с наибольшей мощностью 35 кВт и самым длительным временем горения до 12 часов без второй закладки дров, применяется для отопления больших помещений до 1 000 куб.м.

Печь Булерьян с водяным контуром отопления

Особенности монтажа

Печь Булерьян с водяным контуром отопления

Общая схема подключения с описанием

Пожарная безопасность

Для любого помещения, где будет стоять печка, необходимо соблюдение норм пожарной безопасности:

  1. Ставить конструкцию можно только на негорючем основании, для этого прекрасно подходят стальные листы или бетонный пол.
  2. Около топки на пол обязательно укладывается лист стали, длина которого должна быть не меньше 1,25 м.
  3. Расстояние от стены до печи не должно превышать 1 метра для оштукатуренных поверхностей и 80 см для поверхностей со слоем изоляции.
  4. Печь может устанавливаться в помещении с отличной вентиляцией и площадью от 12 кв.м. автоматы для ТЭНа ставятся только в смежных помещениях.

Печь Булерьян с водяным контуром отопления

Правильно установленная печь Булерьян по правилам ППБ

Установка системы дымоудаления

При установке дымохода следует обеспечить такие требования:

  • используются материалы, устойчивые к коррозии, высоким температурам, действию кислот,
  • дымоходная труба внутри должна быть идеально гладкой,
  • слой трубы, выходящий на улицу, утепляется базальтовой ватой, толщина которой будет не меньше 50 см.

Все дымоходы ставятся вертикально, длина отвода трубы от печи до общего дымохода не может быть больше 1 метра.

Гравитационная система

Подключая Булерьян с водяной рубашкой к естественному отопительному контуру, надо соблюдать следующие рекомендации:

  • печь на дровах ставится на 50 см ниже, чем установлены радиаторы,
  • трубы монтируются под углом,
  • в самой высокой точке (обычно на чердаке) ставится расширительный бачок,
  • для неотапливаемых чердаков место установки расширительного бака следует утеплить,
  • для труб подачи необходим особый контур обеспечения безопасности.

Принудительная циркуляция

Печь Булерьян с водяным контуром ставятся вместе с дополнительным насосом. Схема включает в себя:

  • на обратке ставится циркуляционный насос,
  • для регулировки используются термодатчики,
  • для контура необходим закрытый расширительный бачок,
  • для работы насоса следует установить ИБП со стабилизатором напряжения.

Трубы для обвязки

Для Булерьяна применяются различные трубы, но к их выбору следует отнестись ответственно, так как именно они оказывают большое влияние на производительность. Рекомендуется три виды труб, используемых при обвязке Булерьяна:

  • металлопластиковые, устойчивые к коррозии и простые в установке (могут применяться с принудительными системами отопления только для промышленных предприятий),
  • полипропиленовые трубы можно легко поставить своими руками, они недорогие, легкие, простые в монтаже (разрешены к установке для жилых строений),
  • стальные трубы выдерживают высокую температуру в течение длительного времени (могут использоваться для любого Булерьяна, но требует систему большей мощности, чем контур с пластиковыми трубами).

Виды теплоносителя для Бурельяна

Булерьян с водяным контуром для отопления дома использует не только чистую дистиллированную воду, но и специальный антифриз, воду с незамерзающими добавками:

  1. Вода. Такой тип теплоносителя является основным, он чаще всего используется для отопления дома в течение всего сезона. Заливать можно только очищенную воду, жидкость, насыщенную металлами, использовать категорически нельзя. Дополнительно потребуется система фильтрации для предотвращения засорения труб контура.
  2. Антифриз, использование незамерзающих добавок. Такая жидкость обычно используется, если отопление будет нерегулярным, то есть периодически печка будет выключаться. Теплоноситель этого типа рекомендуется использовать для зданий, находящихся в суровых климатических условиях, при частых заморозках. Но цена отопления будет достаточно высокой, объем жидкости для контура потребуется на уровне 150 литров и больше.

Советы и правила эксплуатации

Для системы отопления Булерьян необходимо соблюдение условий эксплуатации, что позволяет повысить эффективность работы установки и продлить ее эксплуатационные сроки. Комментарии многочисленных пользователей печи показывают, что наиболее актуальными являются такие вопросы:

  • меры предотвращения замерзания теплоносителя при отключении отопительной системы,
  • причины низкой производительности,
  • правила и особенности топки,
  • можно ли ставить конструкцию на улице.

Как не допустить заморозки контура?

При работе печи следует внимательно следить, чтобы не произошло замерзание теплоносителя. Для этого котлы имеют встроенный ТЭН на 1 кВт. Система оборудована датчиком, который постоянно отслеживает температуру теплоносителя и при падении ее до минимального уровня включает дополнительный подогрев.

Методом защиты также является полный слив воды при отключении системы. В этом случае трубы и корпус выдержат заморозки до -50 градусов.

Почему Булерьян начинает плохо греть?

Почему водные котлы могут плохо греть помещение? Причины могут быть следующими:

  • неправильный монтаж/подклчючение (недостаточная высота дымоходной трубы, плохой выход газа),
  • неграмотная установка печи с нарушением высоты (допускается расстояние от пола на уровне от 40-50 см, в остальных случаях производительность системы падает),
  • печка на дровах имеет слишком низкую мощность (реальная на 10% ниже указанной в документации, что связано с особенностями работы установки),
  • слишком большое количество подключенных радиаторов.

Особенности топки

Котел Булерьян с водяным контуром топится при помощи режима тления, для розжига используются щепа, дрова, бумага. Интенсивное горение наблюдается только в первые полчаса, далее печка должна перейти на нормальный режим.

Внимание: Печь не должна работать на пределе, теплопроводимость корпуса ограничена и тепло будет уходить в никуда. Эффективность при сильном разгоне конструкции будет крайне низкой, это напрасная трата топлива.

Принцип растопки Bullerjan будет следующим:

  • газификатор, специальный регулятор полностью открываются,
  • разжигается огонь (оптимально использовать бумагу и мелкую щепу),
  • после разгорания огня камера заполняется на 80%,
  • топить надо до момента, когда датчик покажет значение в 180-200 градусов (время топки составляет не больше 20-30 минут),
  • затем газификатор надо закрыть на 45 градусов.

Для топки применяется дровяное топливо, лучше всего подходит не расколотые на части полена с размером, соответствующем длине камеры. Дверка топки должна плотно закрываться, щели не допускаются. Золу отопительной печи не удаляют, она остается в камере все время ее работы.

Установка на улице

Можно ли ставить водяные котлы Булерьян на улице? Теоретически допускается, но на практике не рекомендуется, так как наличие «водяной» рубашки сильно ограничит возможность устройства при таких условиях.

Вывод

Большим преимуществом канадской печи Булерьян является эффективность и экономичность. Модель используется для помещений разной площади, может входить в состав естественной или принудительной отопительной системы. Оборудование имеет все необходимые выводы для труб, обслуживание устройства не затратное. Цена отопительного оборудования доступная, она начинается от 13 300 рублей, в зависимости от производительности и сложности конструкции.
