В этот раз, greendom74.ru поможет разобраться в изготовлении круглой голландской печи, ее установке и особенностях устройства. Конструкция голландской печи округлой формы за свою большую историю претерпела немало изменений, благодаря чему эта отопительная система имеет высокий КПД и быстро нагревается. Европейцы использовали эту конструкцию из-за её маленьких габаритов и мощности не сопоставимую с ними на первый взгляд.
Устройство и элементы
Принцип работы этой отопительной системы основывается на длинном извилистом дымоходе, который позволяет обогревать несколько этажей при использовании единственной конструкции.
Голландка состоит из топки и длинного извилистого дымохода. Так же в конструкции продумано поддувало и несколько дверок. Всего в голландке используется несколько элементов:
- Поддувало и поддувальная дверка,
- Топка и топочная дверка,
- Камера для сбора сажи и прочистная дверка,
- Дымоход,
- Задвижка,
Каждый элемент выполняет свою роль и позволяет круглой конструкции достигать максимального уровня мощности посредством распределения небольшого количества дыма по всей отопительной системе в равномерном количестве.
Конструкция голландки предусматривает так же соблюдение определенных правил, для сохранения пожарной безопасности и обеспечения комфортной эксплуатации.
Правила пожарной безопасности
Ознакомьтесь со схемой выше, в которой подробно и точно указаны все особенности установки голландки в помещении стандартного размера. Для обеспечения пожарной безопасности между печью и полом нужен асбестовый или металлический лист, который предотвратит неожиданное возгорание в помещении от искр или упавших углей.
Мнение экспертаПавел КругловПечник с 25-летним стажемЕсли система будет устанавливаться в деревянном доме, то между стеной и печью так же необходим лист для защиты от возгораний. Так же следует знать, что нельзя чтобы около печи находилась какая-либо мебель или легко возгораемые предметы.
Материалы и их количество
Наименование | Кол-во |
Поддувальная дверца | По 1 штуке |
Прочистные дверки | 2 штуки |
Шамотный кирпич | 50-100 штук |
Обычный кирпич красного цвета | 200-500 штук |
Задвижки/Шиберы | 2 штуки |
Колосниковая решетка | 1 штука |
Глина | 90 килограмм |
Песок | Полкуба |
Все дверцы можно приобрести в специализированных магазинах или на складе строительных материалов в вашем городе. Многие заказывают авторские дверцы у местных мастеров, чтобы их печь стала дизайнерским элементом помещения.
Мнение экспертаПавел КругловПечник с 25-летним стажемЕсли вы решили установить металлический кожух на конструкцию и при этом изготовить его самостоятельно, то кроме вышеперечисленных материалов вам понадобится несколько листов оцинкованного или кровельного металла. Их количество зависит от высоты печи и её ширины, обычно хватает 2-3 листов на изготовление железного футляра для голландки высотой 3 метра.
Необходимые инструменты
Для легкого и быстрого монтажа нужно заранее подготовить определенный перечень инструментов, которые пригодятся вам в работах по возведению голландки:
- Кирка или гильотина,
- Измерительные инструменты: уровень, рулетка, угольник,
- Таз для разведения раствора,
- Ведро и лопата для удобства,
- Мастерок каменщика.
Если металлический кожух вы будете изготавливать самостоятельно, то вам так же понадобятся инструменты для его сборки: ножницы по металлу, заклепки и устройство для клепки, либо сварочный аппарат.
Этапы изготовления круглой голландки
Фундамент
Как и в любой другой конструкции, чтобы печь голландка круглая была устойчивой и могла правильно функционировать, для начала необходимо изготовить фундамент:
- Для этого нужно выкопать углубление, в которое будет установлено основание для печи.
- Сначала проведите измерения и разберите напольное покрытие, заранее определившись с будущим местоположением системы.
- Выкопайте углубление и залейте в него цементный раствор такой консистенции: 1 ведро цемента, 3 ведра песка.
- Сверху на получившееся будущее основание нужно положить арматурную стяжку, чтобы фундамент лучше держал конструкцию голландки.
- Дайте просохнуть раствору 10-15 дней, перед началом работ по возведению печи.
Изготовление металлического кожуха
Устанавливать металлический кожух на голландскую печь было придумано в Российской Империи немецким конструктором Утенмарком, зачастую именно в честь него называют подобные системы – «утенмарковка».

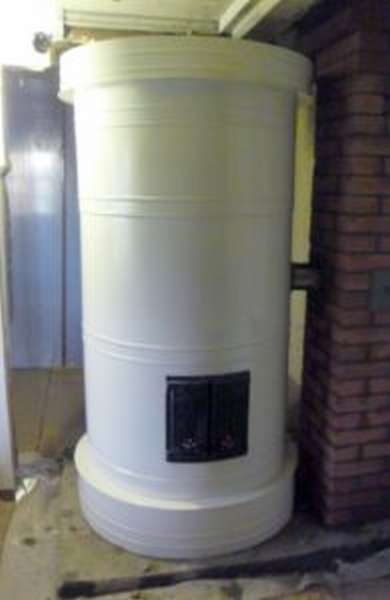

Сегодня на рынке отопительных систем и товаров к ним существует широкий ассортимент уже готовых металлических кожухов для голландских печей. Продаются они готовыми размерами, поэтому если вы решили использовать «утенмарковку» приобретенную в магазине, то следует заранее сопоставить её с размерами печи. Выглядят готовые сборные металлические кожухи так:
Если же было решено изготовить кожух из металла своими руками, то в виде материала можно использовать обычный оцинкованный лист или кровельное железо:
- Заготовки лучше подготовить к монтажу заранее, предварительно сделав отверстия для топки, задвижки, поддувала и дверки для прочистки. Важно понимать, что кладку формируют размеры кожуха, поэтому учтите это при его изготовлении.
- Скрепляется лист железа в округлую формочку при помощи клепок, в крайнем случаем можно конструкцию сварить, если позволяет это сделать толщина металла.
Кладка и порядовка
Важной особенностью в кладке голландской печи, является порядок её рядов, не каждый мастер готов взяться за установку подобных конструкций, поэтому решение делать круглую голландскую печь своими руками является рискованным. Но если вы уверены в своих умениях, то важно использовать специально изобретенную порядовку данной конструкции.
В разрезе печь голландка круглая в кожухе выглядит так:
Монтаж кожуха производится одновременно с укладкой голландки. Участок системы до перекрытия топки кладут в пол кирпича – то есть первые три ряда. Затем при помощи отвеса и уровня устанавливается кожух его первое, нижнее кольцо. Расстояние между стенкой футляра и кладкой заливается готовым полужидким глиняным раствором.
Теперь производится формирование топки, при этом важно соблюдать порядовку и перевязку, чтобы конструкция имела хорошую устойчивость и высокий КПД. Когда топка сформирована можно приступать к кладке последующих частей голландской системы.
Не смотря на кажущуюся простоту конструкции, главным здесь является порядовка системы, без неё каменщик не сможет установить всю систему правильно. Первые двенадцать рядов начинаются так, на схеме указаны размеры и вся порядовка голландки:
С 13 по 29 ряд и схема трубы изображены на следующей порядовке конструкции:
Обратите внимание, что если неправильно сложить один ряд, не говоря уже о большем количестве ошибок, то дым будет валить в дом, и система не сможет функционировать правильно.
Первая тестовая топка печи
Важно произвести первую топку в соответствии с определенными правилами:
- Производить тестовую протопку отопительной системы нужно после полного высыхания всей конструкции, в том числе кладочного и облицовочного раствора. Преждевременный тест печи может привести к растрескиванию конструкции, что ухудшит её технические характеристики и приведет к нарушениям в работе.
- Первая топка производится с использованием 1/5 частью топлива. Сначала необходимо заложить щепку, стружку, а затем можно уже подкладывать поленья побольше. При этом все задвижки и заслонки должны быть открыты.
Мнение экспертаПавел КругловПечник с 25-летним стажемЕсли у вас установлен термометр, то следите чтобы температура в системе не достигла 600 градусов по Цельсию – проводить тестовую топку нужно осторожно, постоянно осматривая всю конструкцию на наличие повреждений в системе.
Вывод
Голландская печь с металлическим кожухом станет отличной отопительной системой для двухэтажных дачных построек, к которым нельзя подвести газовые трубы и установить классическую котловую отопительную систему. Так же круглые голландки служат отличным выбором для любых сельскохозяйственных построек – они не обладают огромной мощностью, но способны нагревать помещение для достаточно комфортной жизнедеятельности.
Конструкция круглых голландок с металлическим кожухом является основным достоинством данных отопительных систем – не смотря на сложность в монтаже, сделать кладку печи может каждый, если будет пользоваться обязательной порядовкой и правильно приготовит раствор.
Конечно если вы не уверены, что сможете правильно произвести кладку печи, то лучше прибегнуть к помощи специалистов-печников, которые смогут произвести монтаж всей конструкции правильно, и печь будет функционировать как нужно.
