Когда у холода нет шансов, или Чем может помочь тепловая завеса на входную дверь

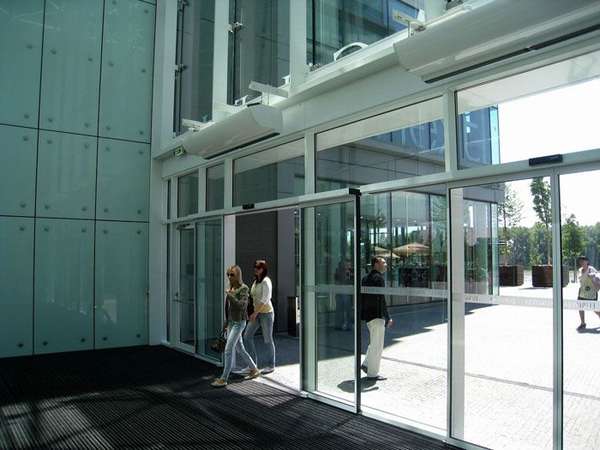

Защита входных конструкций от морозного воздуха – отличное решение для небольших магазинов и фойе, где установлен, к примеру, банкомат или небольшой киоск. Постоянный приток холодного воздуха снижает эффективность и видимость входных конструкций, повышает теплопотери. Для решения этой проблемы на входную дверь устанавливают тепловую завесу. Выбрать подходящую технику будет проще, изучив рекомендации редакции Seti.guru с описаниями разных конструкций, преимуществ и недостатков популярных моделей, актуальным обзором рынка и цен.

Тепловая завеса – что это такое

Тепловая завеса – это стена тёплого воздуха, которая отсекает холодные массы, поступающие в помещение в момент открытия дверей. Такое решение предотвращает сквозняки, уменьшает нагрузку на основное отопительное оборудование. Эта же функция пригодится и летом. Если отключить нагреватели, но оставить невидимую завесу, будет проще поддерживать комфортные температурные условия. В этом варианте меньше потребляют электроэнергии кондиционеры, вентиляционные устройства.

Достаточно сильная завеса не пропускает дождь и снег, дым, механические примеси, запахи, мух и комаров. При соответствующем оснащении её используют в качестве воздушного фильтра. Положительно следует отметить:

• компактность,
• нейтральный внешний вид серийных моделей,
• простоту подключения, обслуживания и ремонта,
• демократичную стоимость.

На рисунке показано, как это специализированное оборудование не пропускает выхлопные газы в помещение. Подобные решения часто используют на складе. Тепловые завесы на входную дверь устанавливают в офисах, магазинах, административных и жилых зданиях. Как правило, предполагается высокая проходимость.

Принцип работы тепловой завесы на входной двери, основные технические характеристики

Технику этого типа устанавливают не только сверху, но и по сторонам дверного проёма. В любом варианте необходимо создать достаточно сильный воздушный поток, который полностью перекроет рабочую площадь. Он не должен быть чрезмерным, чтобы ценный обработанный воздух не выходил наружу.

На схеме отмечены следующие детали:

1. Нагревательные элементы (1) повышают температуру воздушного потока, который формирует вентилятор с электроприводом (3).
2. Необходимое направление устанавливают с помощью поворотных жалюзи (5).
3. Электронный блок (2) выполняет функции управления и защиты.
4. В боковых стенках (7) есть съёмные крышки (8). В левой сделано отверстие с решёткой для поступления свежего воздуха. После демонтажа правой открывается доступ к внутренней части.
5. Видимые части корпуса (4) создают с универсальными эстетическими характеристиками, чтобы не затруднять соответствие разным стилям и цветовым особенностям интерьеров.
6. Для надёжной фиксации многие ответственные производители добавляют в штатную комплектацию специализированные крепёжные элементы.

К сведению! В некоторые модели устанавливают фильтр, который задерживает механические загрязнения.

При сравнительном анализе разных тепловых завес на входную дверь обращают внимание на следующие параметры:

• габариты и ширину рабочей области,
• производительность, скорость и дальность действия воздушного потока,
• тип устройства, которое применено для теплообмена,
• мощность,
• уровень шума,
• регулировку рабочих параметров,
• наличие пульта дистанционного управления.

Разновидности тепловых завес для дома по месту расположения и типу установки

Некоторые модификации являются универсальными. Но надо уточнить, какой именно вариант монтажа предусмотрен официальной инструкцией производителя. Горизонтальную установку делают на кронштейнах с закреплением на стене с применением дюбелей. Надёжные соединения с металлическим силовым каркасом здания создают с помощью болтов.

Мнение экспертаАндрей ПавленковИнженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО ‘АСП Северо-Запад’Спросить у специалистаПри расчёте этого узла следует учитывать не только вес, но и вибрационные нагрузки, которые создаёт работающий вентилятор.

Вертикальные конструкции монтируют с обеих сторон. В узком проходе достаточно будет одной тепловой завесы на входную дверь. Специалисты рекомендуют выбирать модель, которая не меньше 70−75 % высоты проёма.

Реализация подобного плана поможет создать идеальный вид интерьера. Однако надо понимать, что конструкция подвесного потолка уменьшит высоту помещения. Следует учитывать габаритные размеры техники вместе с элементами крепления. В этом варианте необходимо проверить и обеспечить свободное поступление воздуха к заборному отверстию.

Виды коммерческих и бытовых тепловых завес по наличию и типу теплообменника

Электрический теплообменник для воздушно-тепловой завесы

Простейшая тепловая завеса – это нагревательный элемент с подключением к сети питания в 220 V, который обдувается потоком воздуха. Для повышения эффективности его устанавливают внутри радиатора из нескольких десятков параллельных пластин.

Такой вариант отличается хорошей защищённостью от внешних воздействий, низкой стоимостью, долговечностью. Более эффективно, без передаточных компонентов выполняет аналогичные функции спираль из тугоплавкого материала. Но в этом случае рабочая поверхность разогревается до слишком высокой температуры, которая оказывает негативное влияние на расположенные рядом элементы конструкции. Одновременно происходит сгорание частиц пыли с образованием мельчайших фракций химических соединений. Помимо неприятных запахов, подобные процессы вызывают аллергические реакции, провоцируют конъюнктивит, астму, различные заболевания.

Ошибочным является расхожее мнение о «выгорании» воздуха, снижении уровня влажности. Температура высокая, но недостаточная для таких реакций. Однако отмеченного выше загрязнения атмосферы вполне достаточно, чтобы поставить «минус» при сравнительном анализе нескольких моделей.

В рекламных материалах встречаются сообщения об исключительных параметрах керамических аналогов. В изделиях этой категории нагревательные детали помещены не в засыпку из мелких гранул, а в прочную оболочку. Такое решение незначительно повышает КПД. Его используют для оснащения водогрейной техники, где предполагается регулярная очистка от накипи. Для тепловой завесы на входную дверь эти характеристики не имеют определяющего значения.

Такие изделия создают на диэлектрической пластине, которая прошита хром-никелевой струной. Преимущества:

• небольшая себестоимость,
• быстрое повышение температуры до рабочего уровня,
• отсутствие щелчков и других посторонних шумов, которые создаёт обычный пластинчатый радиатор в процессе эксплуатации.

Элементы этого типа рекомендуется размещать внутри отапливаемых помещений, так как отсутствует дополнительная защита. Они хорошо сочетаются с автоматизированными системами управления, которые включают быстрый нагрев с учётом приближения человека к дверному проёму.

К сведению! Тепловые завесы на входную дверь мощностью несколько кВт подключают к сети в 220В. Технику с большим потреблением (от 6 кВт) предлагают в специальных модификациях для трехфазных линий электропитания 380В.

Водяной теплообменник тепловой завесы на входную дверь

Такие системы подсоединяют к централизованным и локальным сетям. Они отличаются экономичностью, но большей инерционностью, по сравнению с представленными выше вариантами. Тут электрическая энергия расходуется только на работу блока управления и контроля, привода вентилятора.

Необходимо подчеркнуть сложность правильного выполнения монтажных операций. Лучше планировать установку водяной тепловой завесы на входную дверь в процессе строительства, капитального ремонта. Кроме создания трасс, необходим точный расчёт тепло- и водоснабжения, чтобы дополнительный компонент не ухудшил функциональность этих систем.

Мнение экспертаАндрей ПавленковИнженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО ‘АСП Северо-Запад’Спросить у специалистаПеред подачей в тепловую завесу воду очищают от механических примесей. При высокой концентрации солей жёсткости необходима специализированная защита от накипи.

Модели, не оснащённые теплообменником

Такие завесы устанавливают для создания преград насекомым, пыли и другим наружным загрязнениям. Они препятствуют утечке охлаждённого/нагретого воздуха, но сами не оказывают прямого влияния на температуру в помещениях. Без детального пояснения понятно, что эти модификации относятся к самым экономичным инженерным решениям.

Нужна ли высокая мощность тепловой завесы? Правильный выбор основных параметров

Размеры выходного канала лишь немногим меньше корпуса, поэтому для оценки достаточно уточнить габариты по корпусу. Серийные модели выпускают в широком ассортименте с шириной от 56 до 255 см. Подбор тепловой завесы в соответствии с параметрами конкретного прохода не вызовет больших затруднений. Крупные проёмы перекрывают несколькими блоками, которые стыкуют без больших промежутков для обеспечения надёжной защиты.

К сведению! Длина лопаток блока вентилятора, как правило, не превышает 75−80 см. При увеличении размеров возникают слишком сильные вибрации. Приходится укреплять узел, устанавливать мощный привод. В самых простых широких моделях устанавливают один электромотор в центре. Это уменьшает эффективность завесы.

Здесь изображены особенности модельного ряда одного из профильных производителей с учётом максимальной высоты монтажа:

• 100 и 200 – применяют для установки в дверных проёмах,
• 300 – можно прикреплять к силовому каркасу потолка,
• 400 – эта тепловая завеса предназначена для мастерских, автомобильных моек,
• 500 и 700 – устанавливают в складских помещениях,
• 800 – подойдёт для оснащения производственного цеха, иного помещения с большой высотой потолков.

Вместо допустимой высоты иногда указывают эффективную дальность действия, рекомендованную длину струи. Производительность подбирают таким образом, чтобы при горизонтальном монтаже завесы в нижней части рассеивалось не более 30% воздушного потока (70% – поступает обратно в помещение). Для упрощения расчёта профильные специалисты пользуются пропорцией: производительности 800±100 м³ в час хватит для стандартного дверного проёма в 75−80/180−220 см (Ширина/ Высота, соответственно).

К сведению! Необходимо делать коррекции с учётом силы порывов ветра, температурных перепадов, интенсивности эксплуатации и других значимых факторов.

При выборе мощности необходимо понимать, что такую технику чаще всего применяют в качестве вспомогательного средства. Для бытовых и небольших коммерческих объектов достаточно 2−4 кВт. Если запланирована установка более производительного оборудования, тепловой расчёт выполняют по стандартным формулам. Для упрощённой схемы пользуются пропорцией: 1 кВт на каждые 10 м² общей площади.

Как проводят установку тепловой завесы

Проще всего поручить монтаж тепловой завесы профессионалам. Некоторые торговые предприятия предлагают соответствующие услуги бесплатно или по минимальной стоимости. Опытные специалисты сделают точный расчёт с учётом архитектурных особенностей объекта недвижимости, реальных условий эксплуатации. Разумеется, будет уделено внимание приемлемому способу управления, иным требованиям покупателя. Дополнительным преимуществом такой методики является сохранение гарантий производителя при установке оборудования аккредитованным сервисным подразделением.

Аналогичные действия можно выполнить самостоятельно по инструкциям, которые приведены в сопроводительной документации. Как отмечено выше, наибольшие трудности появляются в ходе установки водяной тепловой завесы на входную дверь. При монтаже модели с электрическим нагревателем проверяют соответствие мощности и цепей питания. Обеспечивают высокий уровень безопасности с применением автоматов, устройств защитного отключения, контуров заземления. В помещениях с повышенной влажностью применяют схемы выравнивания потенциалов.

Особенности подключения тепловой завесы

Тепловую завесу на входную дверь можно дополнить кнопкой включения, стационарным пультом дистанционного управления. В комбинации с датчиком движения обеспечивают автоматическое включение нагрева и вентилятора с учётом приближения человека к проходу. В наборе с термостатом – поддержание заданных пользователем температурных условий.

Установку выполняют по следующему алгоритму:

1. Создают каналы в стенах, устанавливают кабели питания (информационных и управляющих цепей). В некоторых ситуациях требуется разделение трасс для исключения паразитных наводок.
2. После нанесения разметки устанавливают тепловую завесу на входную дверь с применением штатного крепежа.
3. Перед электромонтажными работами отключают питание. Вывешивают предупреждающие таблички, применяют другие меры безопасности в соответствии с правилами ПУЭ.
4. По утверждённой схеме монтируют электрические цепи, датчики, другие внешние устройства.
5. Делают пробный пуск, устраняют выявленные дефекты.
6. Выполняют отделочные операции.

Правила обслуживания тепловых завес

Как и при монтаже, в данном случае можно рассчитывать на отсутствие ошибок, своевременное выполнение необходимых действий, надёжные гарантии. В стандартный регламентный перечень включают позиции, которые несложно выполнить собственными силами:

• осмотр и восстановление нарушенной целостности креплений,
• очистка внешних поверхностей от загрязнений,
• удаление пыли из теплообменника,
• промывка воздушных фильтров.

Нюансы ремонта тепловых завес

Для локализации проблемы нужна квалифицированная диагностика. В современных моделях отдельные проверочные действия выполняет электроника. Неисправности отображаются световыми индикаторами, кодовыми сообщениями на экране пульта ДУ.

Типовую проверку и простые восстановительные процедуры самостоятельно выполняют по следующей схеме:

1. Уточняют состояние сети питания. Для поиска фазового провода пользуются отвёрткой-индикатором, мультитестером.
2. При отключённом напряжении проверяют и восстанавливают функциональность контактов, удаляют окислы.
3. Меняют вышедшие из строя переключатели, датчики, нагревательные элементы, электродвигатели, предохранители, устройства защиты.

Популярные производители тепловых завес

Тепловые завесы «Тепломаш»

Отечественный производитель предлагает широкий ассортимент по демократичным ценам. В актуальной линейке представлены электрические и водяные тепловые завесы на входную дверь. В диапазоне малой и средне мощности есть модели с производительностью от 300 до 2600 м³/ч.

Тепловые завесы «Ballu»

Этот производитель выпускает продукцию данной категории на российских и китайских заводах. Бюджетные модели с производительностью 300−400 м²/ч стоят недорого. Их устанавливают в небольших офисах и магазинах, жилых объектах.

Тепловые завесы «Тропик»

Этот российский производитель предлагает различные модели бытового и профессионального уровня. Самые недорогие тепловые завесы на входную дверь обеспечивают скромную производительность в 150 м³/ч. В тепловые завесы «Тропик» устанавливают игольчатые теплообменники «стич» для улучшения потребительских характеристик. Для оснащения крупных объектов предназначена серия «Т» (более 4 000 м³/ч).

Где выгодно купить тепловую завесу на входную дверь – обзор цен

Отзывы покупателей тепловых завес для входной двери

Отзыв о модели Ballu BHC-3.000 SB (BHC-3 SB):

Отзыв о модели Тропик/ М-3:

Отзыв о модели Timberk/ THC WS8 5M:

Как выбрать тепловую завесу без ошибок: дополнительные полезные советы

Для корректного сравнения тепловых завес на входную дверь цену проверяют с учётом действительной комплектации. Также следует уточнить состав защитных устройств, диапазон регулировок, наличие пульта ДУ, стандартные и пользовательские режимы.

Чтобы высказать собственное мнение, пользуйтесь комментариями к публикации. Здесь же задавайте вопросы по теме, сообщайте об удачных решениях и реализованных проектах.

Видео монтажа крупной тепловой завесы:
