Кладка классической русской печи с лежанкой своими руками

Как сложить русскую печь с лежанкой, какая схема и материалы для этого потребуются? Такая конструкция идеально подходит для загородного или дачного дома, она обеспечивает место для комфортабельного отдыха, приготовления продуктов, отопления дома. Для самостоятельной кладки используются особые чертежи-порядовки, печной керамический кирпич.

Устройство печи

Кладка классической русской печи с лежанкой своими руками

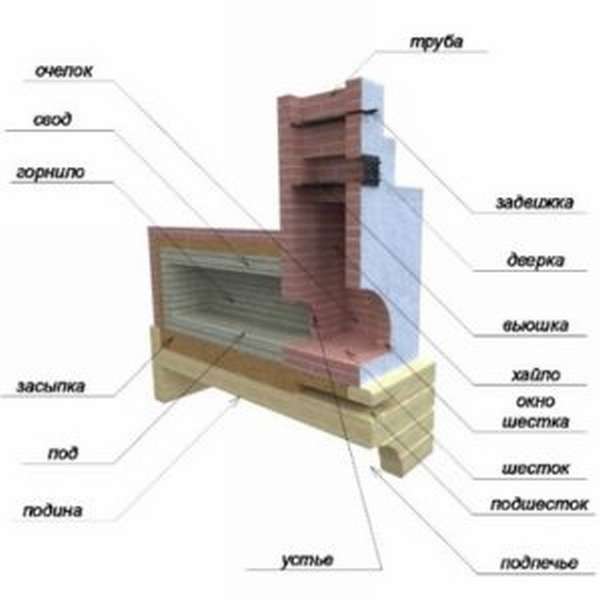

Устройство русской печи с лежанкой

Размеры русской печи с лежанкой могут быть различными, чаще всего это 1,5*2 метра, что является оптимальным для любого помещения. Уровень лежанки должен находиться на высоте около 1,8 метра, очаг – 45 сантиметров. Конструкция будет включать в себя такие элементы устройства:

  1. горнило для закладки дров,
  2. лежанка,
  3. свод для горнила,
  4. шесток для посудных принадлежностей,
  5. поверхность горнила (под),
  6. хайло для выпуска дыма в помещение (если в этом имеется необходимость),
  7. перетрубье (место, где перекрывается газоход для отвода продуктов горения),
  8. самоварник, в который вставляется труба самовара.

Кладка классической русской печи с лежанкой своими руками

Принцип работы

Примерны размеры классической русской печи с лежанкой:

  • длина – 150 см,
  • ширина – 125 см,
  • высота 208 см.

Таких размеров достаточно для отопления комнаты в 30 квадратных метров. Ставить конструкцию рекомендуется в центре или в углу, недалеко от входа.

Материалы и их количество

Для работы потребуются следующие материалы:

  • керамический кирпич (шамотный, огнеупорный печной),
  • глина, просеянный песок, вода для кладочного раствора,
  • решетки колосника с размерами 120*140, 180*250 мм, 2 шт.,
  • дверки топки 280*270, 210*250 мм, 2 шт.,
  • дверки поддувала 130*140, 140*270 мм, 2 шт.,
  • прочистные дверки 130*140 мм, 4 шт.,
  • плита 300*250 мм,
  • дымовая задвижка 130*250 мм,
  • вентиляционная задвижка 130*140 мм,
  • печная заслонка, 400*420 мм,
  • водогрейная коробка 500*340*185 мм,
  • полоса стальная 850*40*10 мм, 500*40*10 мм, по 2 шт. каждого вида,
  • уголок 1200 мм 25*25*3 мм,
  • прутки 25*25*3 мм,
  • обожженная проволока 6 мм, всего 10 м,
  • крепеж (шайбы, гайки),
  • 2 предтопочных металлических листа 500*700 мм (используется кровельное железо),
  • асбестовый шнур.

Для конструкции малого размера с лежанкой уйдет 1500 кирпичей, 0,8 куб.м. раствора. Для стандартной средней печи с лежанкой придется потратить 2100 кирпичных блоков, раствора требуется взять 1,1 куб.м. Большая конструкция требуется уже 2500 кирпичей, 1,35 куб.м. раствора.

Список инструментов

Современная русская печь с лежанкой требует использования таких инструментов:

  • кельма,
  • молоток-кирка,
  • расшивка для обработки швов (если в дальнейшем не будет использоваться декоративное оштукатуривание или плитка),
  • уровень,
  • отвес,
  • порядовка,
  • правило,
  • емкость под раствор,
  • лопатка,
  • планка.

Приготовление раствора

Для кладки требуется глиняный раствор нормального типа, который обладает хорошей пластичностью, не растрескивается. Тощий раствор не подходит, так как он сильно крошится, жирный при высыхании растрескивается.

Состав кладочного глиняного раствора будет таким:

  1. жирная глина, очень тщательно просеянная – 3 части,
  2. речной песок, также просеянный, предварительно прокаленный, 3-5 частей,
  3. чистая вода для замешивания – 1 часть.

После замешивания необходимо получить густой, вязкий, жирный раствор, а вот мягким и текучим он быть не должен.

Для приготовления используются различные способы, самым оптимальным является замачивание глины с последующим добавлением воды. При расчете объема раствора надо учитывать, что при кладке 50 кирпичей с толщиной шва не больше 3-5 мм используется примерно 20 л раствора, но специалисты рекомендуют увеличивать это количество на 15%. Пропорции глиняной смеси составляют 1 часть песка на 2 части глины.

Когда при замешивании раствор по консистенции становится похожим на сметану, его можно использовать для работы. Если на поверхности смеси появляются следы воды, необходимо добавить небольшое количество песка. Для повышения прочности можно использовать обычную соль из расчета 100-250 граммов соли на ведро смеси. При кладке дымохода в раствор надо добавлять цемент из расчета 750 граммов на ведро смеси.

Выбор кирпича

Нельзя использовать стандартный огнеупорный кирпич, так как он не подходит для кладки печей.

Для топки материал подбирается на основании следующих параметров:

  • подходит только шамотный кирпич ША-8, ШБ-8,
  • размеры блока 230*123*65 мм, 230*113*65 мм,
  • марка прочности должна быть М100-250 или М500, но в последнем случае стоимость будет намного выше,
  • кирпич не должен крошится, при ударе раздается звонкий звук,
  • края блока ровные, острые, сколов и трещин нет.

Кладка классической русской печи с лежанкой своими руками

Шамотный кирпич

А для кладки русской печи с лежанкой используется керамический кирпич, который должен соответствовать таким требованиям:

  • размеры одного блока 250*120*65 мм,
  • прочность марки М125, М150,
  • цвет – соломенный однородный или с коричневатыми вкраплениями, насыщенный красно-оранжевый,
  • при ударе раздается металлический звонкий звук,
  • нет трещин, сколов.

Кладка классической русской печи с лежанкой своими руками

Керамический полнотелый кирпич

Узнать, сколько потребуется кирпича для реализации проекта русской печи с лежанкой, можно использовать простую формулу:

  1. определятся количество боков для сплошного 1-го ряда,
  2. полученное значение умножается на количество рядов (высота одного ряда стандартно составляет 70 мм),
  3. из полученного результата вычитается 1/3 полученного значения.

При расчетах надо учитывать процент брака, материала, который может быть поврежден при работе (10-15%).

Изготовление фундамента

Чтобы построить русскую печь из кирпича с лежанкой, следует подготовить фундамент. Вес конструкции будет довольно большой, поэтому потребуется массивное основание с тщательно выверенной горизонтальной поверхностью. Делать это лучше на этапе сооружения дома, когда закладывается общий фундамент.

Основание для печи выполняется в виде монолитной бетонной плиты, но не сообщающейся с фундаментом дома. На выбранном участке выкапывается яма глубиной до 30 см, ее контуры должны быть больше, чем габариты основания будущей печи. На дно подготовленной ямы насыпается слой просеянного песка, ставится опалубка.

Высота опалубки над уровнем грунта составляет 10-15 см. Затем опалубка заливается бетонным раствором, после сушки поверхность покрывается слоем обмазочной гидроизоляции. Между основанием для печи и общим фундаментом должен остаться деформационной шов в 1 см, который засыпается песком.

Кладка классической русской печи с лежанкой своими руками

Схема фундамента

Русская печка с лежанкой начинает монтироваться только после полного высыхания бетона. Кирпич перед работой также следует подготовить, достаточно его замочить в ведре или корыте с водой.

Порядовка

Кладка русской печи с лежанкой осуществляется строго по схеме, предварительно кирпич ставится на сухую, чтобы можно расчертить контуры будущей конструкции, уточнить расположение кирпича.

Подробная схема русской печи с лежанкой:

Кладка классической русской печи с лежанкой своими руками

Порядовка классической русской печи с лежанкой (32 ряда)

На чертеже указывается подробная кладка для каждого ряда, расположение кирпича, дверок, решеток и прочих элементов. При работе следует четко придерживаться выбранной схемы, что позволяет быстро своими руками собрать прочную, надежную печь.

Строительство русской печи с лежанкой заканчивается дымоходной трубой (ряды 23-32).

Обязательным является устройство гидро- и теплоизоляционного слоя при выводе дымохода через крышу/перекрытие, что позволяет предотвратить перегрев окружающих конструкций, обеспечить пожаробезопасность строения. Над трубой можно установить искрогаситель, который защитит кровельный материал от возгорания.

Сушка

После того, как русская печь с лежанкой своими руками закончена, следует просушить конструкцию. Это самый сложный этап, требующий внимания и соблюдения условий подготовки конструкции с эксплуатации.

После окончания работ следует дождаться высыхания раствора, далее на колоснике разжечь малый огонь, протопить в течение полутора-двух часов. Появление дыма говорит о завоздушивании дымохода. Удалить пробку можно, разжигая на вьюшке очень малый огонь из щепок.

Процедура проводится по вечерам не меньше недели, когда на кирпичной кладке пропадают мокрые полосы и стенки конструкции становятся однородного цвета, предварительную топку можно прекращать. При дальнейшей эксплуатации могут появиться микротрещины, которые надо слегка расширить острым ножом и замазать глиняным раствором.

Начинать декоративную отделку можно после высыхания раствора. Первое время топить следует аккуратно, поленья раскладывать около устья, после чего задвигать в горнило при помощи кочерги. Сырые дрова предварительно надо просушить, большое количество топлива не рекомендуется использовать.

Примеры готовых конструкций на фото:

Кладка классической русской печи с лежанкой своими руками

Фото 1

Кладка классической русской печи с лежанкой своими руками

Фото 2

Вывод

Русская печь с лежанкой в доме поможет создать комфортабельный и удобный уголок. Изготовление русской печи с лежанкой требует определенного времени, но при точном соблюдении технологии и правильном выборе материалов это легко сделать.
