Постоянное и оптимальное давление в трубах отопления необходимо для того, чтобы теплоноситель постоянно циркулировал по системе, проходя через все радиаторы. Этот параметр должен поддерживаться в заданных пределах как для поддержания в помещениях комфортной температуры, так и для предотвращения поломки, разрушения отдельных элементов или всей системы в целом. Рассмотрим значение этого понятия, основные параметры автономного и центрального отопления, правила монтажа системы, проблемы и способы их устранения.
В чем измеряется давление в трубах?
Этот показатель измеряется в паскалях и в атмосферах. Наиболее часто используется вторая шкала. Для обогрева объектов различного предназначения и высоты применяются индивидуальные подходы.
Так, нормой считается:
- автономный котел — 1,5-2 атмосферы,
- дома 3-5 этажей — 2-4 атмосферы,
- девятиэтажные здания — 5-7 атмосфер,
- высотные строения — 10 атмосфер,
- подземные подающие магистрали — 12 атмосфер.

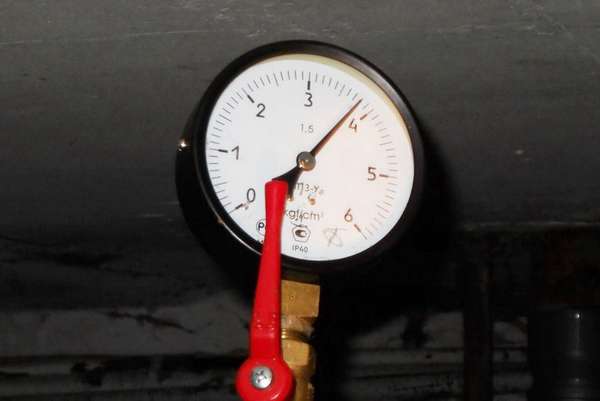

Регулировка давления проводится с помощью автоматических и ручных клапанов, расширительных баков, регуляторов и предохранительных мембран. Контроль состояния отопительной системы осуществляется манометрами, установленными на трубах с определенным интервалом.
Как правило, контрольные приборы монтируются на входе в здание и в его самой высокой точке.
На что влияет давление в трубах?
Далеко не все осознают, насколько важно поддержание нужного напора в трубопроводе, по которому движется теплоноситель.
Создаваемое в системе давление определяет такие показатели:
- Температуру в помещении. Если жидкость движется по магистрали медленно, то она не попадает в теплообменники. Кроме этого, до достижения поворотного участка контура она успевает сильно остыть.
- Наличие воздушных пробок. При недостаточном напоре образуются воздушные пузыри, препятствующие циркуляции. В результате прекращается ток воды по всему стояку.
- Целостность трубопровода. При чрезмерном напоре происходит разрыв прокладок, срыв резьбы на фитингах и разрушение батарей. Просмотр видео поможет наглядно представить последствия нарушения технологии отопления зданий и сооружений.
При снижении скорости тока теплоносителя увеличиваются расход энергии на нагрев, что приводит к росту материальных расходов.
Виды давления в системе отопления
Различают несколько типов давления, которое поддерживается в отопительной системе. Все они берутся в расчет при планировании строительства, эксплуатации и обслуживании магистрали.
Остановимся конкретно на видах:
- Статическое. Оно не зависит от того, с какой силой работает насос и температуры жидкости. Показатель определяется объемом воды находящимся в системе, то есть гравитационным воздействием на стенки магистрали столба жидкости.
- Динамическое. Оно создается напорными нагнетателями, подающими теплоноситель в трубопровод. Кроме этого, напор создается за счет такого явления как конвекция. Регулировка динамического давления осуществляется шаровыми кранами и другими приспособлениями.
- Максимальное. Указывает на предельную прочность системы. Его превышение недопустимо, так как приводит к возникновению аварийной ситуации. Учитывая то, что температура теплоносителя близка к точке кипения, прорыв трубопровода представляет угрозу не только для интерьера, но для жизни и здоровья людей.
Как правило, в летний период вода из системы отопления многоквартирного дома сливается для проведения регламентных работ, установки котлов, замены батарей и стояков.
Какое должно быть нормальное давление
Под понятием «нормальное» подразумевается показатель, при котором образуется оптимальная циркуляция теплоносителя и не возникает угроза возникновения аварийной ситуации. Каждый элемент системы отопления имеет расчетную прочность и устойчивость к определенной температуре.
Существуют такие критерии нормального давления (в атмосферах):
- стальные трубы без шва —20,
- стальные трубы со швом —16,
- полипропиленовые армированные изделия — 5,
- алюминиевые радиаторы — 6,
- панельные батареи — 9,
- чугунные секции — 15.
Во всех случаях перед принятием решения о замене радиаторов, обвязки и стояков в квартире необходимо проконсультироваться со специалистами.
Целесообразно приобретать изделия, рассчитанные на двойное динамическое давление. Это нужно потому, что гидродинамические удары в системе не являются редкостью при неисправностях насосного оборудования.
Нормы и требования ГОСТ и СНИП
Требования к системам отопления изложены в СНиП 2.04.05-91 с изменениями от 21 января 1994 г. N 18-3, 15 мая 1997 г. N 18-11 и 22 октября 2002 г. N 137.
ГОСТ и СНиП регламентируют такие положения относительно системы отопления:
- климатические и метеорологические условия,
- уровень шума и вибрации оборудования,
- ремонтопригодность магистрали,
- безопасность конструкции,
- площадь и объем помещений,
- экономическое обоснование,
- устойчивость материала к коррозии,
- использование изделий разрешенных для строительства,
- количества тепла на единицу площади.
СНиП рекомендует использовать в качестве теплоносителя воду с присадками или без. Применение других материалов допускается в случае наличия расчетов экономического обоснования.
Заполнение магистрали токсичными жидкостями запрещается.
Минимальное давление
Под этим понятием подразумевается такой напор, при котором поддерживается продвижение теплоносителя по магистрали. При этом должно обеспечиваться его поступление в каждый радиатор, независимо от этажа. Данное значение необходимо знать для проверки системы на герметичность после ее сборки, обслуживания или замены отдельных деталей.
Причины перепадов давления
Предпосылок к возникновению этого явления несколько. Перепады возникают в магистралях, установленных в частных домах и многоэтажных строениях.
Причины снижения и критического повышения напора в трубопроводе могут быть следующими:
- Засорение магистрали. Со временем на ее внутренних стенках образуется известковый налет. Стальные конструкции меняют свои параметры из-за коррозии. Нередко в трубопровод попадают куски прокладок, мусор и пакля.
- Сбой в работе насосного оборудования. Речь идет об отказе автоматики или резком изменении напряжения в сети. Нагнетательная система может выйти из строя полностью, что приводит к полному отсутствию напора и прекращению циркуляции теплоносителя.
- Протечки и прорывы. Происходит утечка воды, снижается динамическое и статическое давление, система, если не оснащена обратным клапаном, теряет теплоноситель и заполняется воздухом.
Как показывает практика, ухудшение циркуляции воды по трубопроводу возникает по причине субъективного фактора.
В многоэтажных домах некоторые совладельцы прикручивают краны подачи с целью сэкономить на оплате коммунальных услуг.
Как бороться с перепадами давления
Падение или рост давления приводит к снижению или повышению температуры в помещении, что вызывает ухудшение самочувствия у людей, изменения влажности воздуха, появление грибка и плесени.
Существуют такие методы поддержания оптимальных параметров работы отопительной системы:
- Обнаружение и ликвидация протечек. Найти их можно путем визуального осмотра всей обвязки и батарей. Ликвидация осуществляется самостоятельно наложением хомутов или специалистами. Если прорыв произошел внутри стены, то целесообразно сделать обводной канал, чтобы не портить отделку.
- Засоры, накипь и налет устраняются механическим способом. Трубы прочищаются ершиком или в них заливается специальная жидкость. В квартирах с автономным отоплением целесообразно использовать присадки для смягчения воды.
- Отрегулировать напор в каждом радиаторе. Для этого на них устанавливаются манометры и регуляторы. Таким образом выравнивается давление на каждой батарее, независимо от уровня, на котором она установлена.
Как поднять давление
Сделать это можно несколькими способами. В некоторых случаях может потребоваться помощь профессионалов.
Достижение данной цели осуществляется следующими путями:
- Установкой вспомогательного насоса. Такой подход выбирается для многоэтажного частного дома. Выбирается агрегат с минимальным уровнем шума, чтобы не нарушать комфортность жителей.
- Отключением невостребованных теплообменников. В домах есть комнаты, которые пустуют и не нуждаются в прогреве. Если их перекрыть, то насосная система обеспечит нужный напор для остальных комнат.
- Настройкой давления отдельно для каждого радиатора. Так производится распределение горячей воды в зависимости от потребностей владельцев недвижимости.
Во всех случаях целесообразно установить на каждом стояке краны для стравливания воздуха.
Проверка герметичности
Данное мероприятие проводится после монтажа трубопровода, его ремонта, модернизации и перед началом каждого отопительного сезона. Во время пробного запуска в системе создается давление, минимум в 1,5 раза превышающее расчетное динамическое.
Проверка герметичности магистрали проводится в такой последовательности:
- Внешний осмотр. Обследуются обвязка, батареи, фитинги и котел. Признаками протечки являются следы потеков и ржавчина.
- Холодный этап. Подается вода, стравливается воздух, давление повышается до минимального рабочего значения. Система выдерживается в таком состоянии не менее 30 минут.
- Горячий этап. Проводится после соединение трубопровода с котлом. В магистрали создается максимальный напор, теплоноситель нагревается до максимального значения.
Проверка герметичности должна выполняться под постоянным контролем. Если мероприятие прошло успешно, то систему можно вводить в эксплуатацию.
Заключение
Создание и поддержание нужного давления в системе отопления необходимо для продления срока ее службы, создания в доме комфортного микроклимата и снижения расходов на оплату счетов. Достичь нужных показателей можно с помощью периодического тестирования магистрали, установки современных приборов регулировки и контроля.
