Как усовершенствовать разборную чугунную буржуйку своими руками?

Несмотря на наличие большого количества новых видов отопительных приборов, применяемых для обогрева помещений, традиционные печи «буржуйки» постепенно отходят в прошлое. Но в некоторых случаях именно эти прожорливые и массивные источники тепла не походят для обогрева домов, где временно проживают люди.

Зачем модернизировать?

Печь-буржуйка очень простой отопительный прибор, хотя и он сегодня глубоко модернизирован. Такая печка, ставшая излюбленным решением для отопления маленьких дачных домиков, может иметь не только однокамерную, но и двухкамерную конструкцию. Модернизированная буржуйка способна обеспечить теплом даже дома, где жильцы обитают постоянно.

Простота конструкции и изготовления делает ее доступной в приобретении и в эксплуатации. Кроме того, значительным преимуществам для возведения такой конструкции является отсутствие фундамента. Но, несмотря на такое количество положительных свойств, буржуйка обладает также существенными недостатками:

  1. Коэффициент полезного действия ее достаточно мал, простота конструкции несет в себе заложенный недостаток — огромная часть тепла от печки буржуйки «улетает в трубу».
  2. Для работы с такой печкой требуется соблюдение жестких требований техники безопасности, так как выпадающие элементы горения могут повредить близлежащие помещения и даже привести к пожару.
  3. Для отопления помещения буржуйкой требуется израсходовать значительное количество топливных элементов, что обусловлено тем, что применяется такой вид отопления только для работы непродолжительное время.

Но это не причина унывать, наши «кулибины» за многие лета нашли несколько простых, но действенных способов по повышению КПД буржуйки. В этой статье мы рассмотрим именно модернизацию самой конструкции печки.

Способы модернизации

Конструкционные особенности печи не позволяют проводить серьезных изменений, конечно кроме тех случаев, если вы не решили из нее сделать небольшой домашний атомный реактор, но все предлагаемые усовершенствования направлены только на одно — сохранение тепла. При работе печь легко теряет тепло через трубу, тонкость стенок быстро передает его, но не позволяет его долго хранить. Прямоточность печи потребляет большое количество топлива, причем ее свойства направленны на потребление древесно-угольного сырья.

Читайте также:  Однотрубная или двухтрубная: какая система отопления лучше и почему?

Для модернизации и увеличения коэффициента полезного действия заключается в получении наибольшего количества тепла при одинаковом сожжении топлива.

Существует четыре основных и простых метода модернизации буржуйки, применение которых значительно сократит потери тепла:

  1. Прикрепление сваренных между собой 2-х баков от стиральной машины.
  2. Изготовление зольника.
  3. Сетка с камнями.
  4. Увеличение количества изгибов трубы

Рассмотрим их подробнее.

Баки от стиральной машины

Многие замечали, что во время горения печи из трубы часто вылетают снопы искр. Это означает, что топливо не до конца прогорело и покинуло рабочую камеру, унося с собой большую часть тепловой энергии. Так вот, одним из первых способов усовершенствования буржуйки, является создания рабочей камеры, где будет догорать мелкие угольки и задерживаться тепло.

Распространенный способ такого усовершенствования — это монтаж двух сваренных между собой баков от стиральных машин, которые будут представлять собой своего рода автомобильный глушитель.

Материалы и инструменты

Для изготовления данного сооружения нам потребуется:

  • в первую очередь два целых бака от старых стиральных машин,

    Как усовершенствовать разборную чугунную буржуйку своими руками?

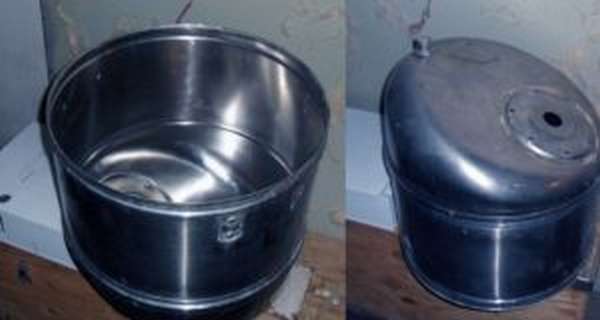

    Баки от стиральных машин

  • сварочный аппарат,
  • инструмент для работы по металлу.

Инструкция

Для правильного прикрепления сваренных между собой 2-х баков от стиральной машины необходимо соблюсти простое руководство:

  1. Для начала необходимо сварить между собой два бака от стиральных машин так, чтобы после сварки они представляли единую емкость, напоминающую большой баллон.
  2. После сварки произвести зачистку сварочных швов и привести единый бак к товарному виду.
  3. Следующий шаг заключается в необходимости на противоположных концах бака проделать по одному отверстию, размером, совпадающим с диаметром выводных труб печи. Аккуратно зачистить сделанные отверстия.
  4. В данные отверстия вставить по колену выводной трубы, но так, чтобы внутри бака трубы находились на разных уровнях, как бы перекрывая друг друга.
  5. Одно соединение трубы с баком герметично заварить и зачистить. Второе отверстие сделать таким образом, чтобы оно плотно облегало трубу, которая будет напрямую вставляться в буржуйку. Второе отверстие заваривать не нужно, так как оно потом пригодится для удаления нагара внутри бака.

Как усовершенствовать разборную чугунную буржуйку своими руками?

Модернизация с помощью баков стиральной машины

Вот такое простое усовершенствование позволит сохранять большое количество тепла, которое раньше улетало просто в трубу.

Изготовление зольника

Зольник – это колосниковая решетка у буржуйки, на которую в последующем будет укладываться топливо для обогрева помещения.

Хороший зольник обеспечивает камеру горения достаточным количеством воздуха (сиречь кислородом), так же дает хорошую тягу, обеспечивая тем самым лучшее горение. В большинстве случаев зольники в буржуйках оставляют «желать лучшего», поэтому модернизация зольника поможет улучшить эксплуатационные качества буржуйки.

Эффективный зольник должен быть изготовлен из жаростойкого материала и иметь дверцу, благодаря которой можно избежать задымления помещения. Усовершенствование зольника поможет из обычной буржуйки сделать подобие камина.

Материалы и инструменты

  • металлический лист,
  • арматура,
  • сварочный аппарат,
  • инструмент для работы по металлу,
  • дверца для поддувала.

Инструкция

Изготовление зольника самостоятельно потребует от вас определённых умений, причем изготовление должно быть согласно инструкции:

  1. Для начала необходимо сварить ящик в размер буржуйки, без верхней стенки и оставить прямоугольный вырез в торцевой стенке. При изготовлении чаще всего используют сталь. Размеры должны соответствовать ширине и длине самой буржуйки.Как усовершенствовать разборную чугунную буржуйку своими руками?
  2. Сделать дырки в нижней части буржуйки. Диаметр дырок должен составлять около 20 мм.

    Как усовершенствовать разборную чугунную буржуйку своими руками?

    Сверлим дырки для зольника

  3. Приварить ящик к буржуйке.
  4. Установить дверцу в зольник.

Такая конструкция даст лучшую и равномерную работу буржуйки.

Сетка с камнями

Модернизация печки буржуйки сеткой с камнями достаточно один из самых распространённых усовершенствований. Практически все были бане и парились в парилке. Там вы видели набор камней, которые согревают воздух в парной.

Принцип этого способа модернизации аналогичен. Необходимо обшить буржуйку камнями, которые в течение длительного времени продолжают хранить тепло. При этом стоит помнить, что для изготовления не стоит применять оцинкованный материал, так как при нагревании в воздух попадают ядовитые пары.

Материалы и инструменты

Для данного мероприятия нам понадобится:

  • набор хороших камней (можно использовать качественный глиняный кирпич), желательно среднего размера, аналогичных тем, что вам попадались в парной.
  • плотная металлическая сеть, можно использовать сеть-рабицу.
  • если вы планируете делать это по-взрослому, тогда вам понадобится арматура и сварочный аппарат.

Инструкция

Выполнение данного усовершенствования просто:

  1. Необходимо около печи сделать каркас из металлической сетки (или арматуры), который не перекроет доступа к технологическим отверстиям буржуйки.

    Как усовершенствовать разборную чугунную буржуйку своими руками?

    Пример конструкции

  2. После создания данного каркаса необходимо полости между печкой и каркасом как можно плотнее заполнить приготовленными камнями.Как усовершенствовать разборную чугунную буржуйку своими руками?

Можно также полости между камней заполнить чистой глиной, которая тоже будет помогать сохранять тепло.

Меры предосторожности

Категорически нельзя для создания данного усовершенствования использовать горючие материалы и металлы с низкой температурой плавления. Также данное сооружение должно обеспечивать свободное обслуживание буржуйки, не перекрывать доступ к топке, к зольнику, не мешать съему и замене выводных труб.

Увеличение количества изгибов трубы

Как усовершенствовать разборную чугунную буржуйку своими руками?

Увеличение изгибов дымохода буржуйки

Бак на выводе из стиральных машин будет удерживать определенное количество тепла, но все тепло он удержать будет не в состоянии. Большое количество тепла будет продолжать вылетать в трубу.

Поэтому одно из усовершенствований, обеспечивающих дополнительное сохранения тепла, является увеличение длины выводной трубы. Длинная труба, проходящая по помещению, но обладающая хорошей вытяжкой обеспечивает передачу тепла со своей поверхности, которое ранее терялось.

Материалы и инструменты

  • несколько колен, которые можно будет беспроблемно разместить в помещении после буржуйки,
  • кронштейны для крепления колен трубы,
  • сварочный аппарат и инструмент по обработке металла.

Инструкция

  1. Для начала необходимо разметить место прокладки трубы. Она может проходить с большим количеством изгибов и зигзагов, обеспечивая этим максимальное сохранение тепла, не забывая при этом о потере вытяжной тяги.
  2. После разметки места прокладки трубы необходимо установить кронштейны крепления трубы. Особое внимание следует уделить местам стыков колен трубы и углов. Кронштейны должны быть выполнены из термостойких материалов.
  3. Произвести прокладку труб с обеспечением плотного герметичного соединения, при необходимости произвести доработку колен, для обеспечения прокладки трубы по размеченному маршруту.
  4. Жестко закрепить колена в кронштейнах, проверить рабочую тягу (поджечь газету перед трубой), проверить герметичность соединений, подсоединить входное колено к печи.

Вывод

Буржуйка один из самых надежных и распространенных помощников и для дачников, и для владельцев гаражей или подсобных помещений, бытовок. При том ее можно не только приобрести, но и сделать своими руками. Для изготовления не требуется каких-то сложных и труднодоступных материалов, а также очень специфических навыков.

Для усовершенствований буржуйки мы рассмотрели несколько видов модификации: прикрепление сваренных между собой 2-х баков от стиральной машины, изготовление зольника, сетка с камнями, увеличение количества изгибов трубы. Указанные улучшения увеличат сохранение тепла, улучшат работу печи.
