Для комфортного пребывания человека в таком помещении, как небольшой гараж, требуется поддерживать комфортную температуру воздуха в нем. Это поможет сделать печка, которую можно изготовить самому. Как сварить печку в гараж самостоятельно и что для этого потребуется, будет рассказано в этой статье.
Материалами для изготовления самодельных гаражных печей могут быть:
- Металлические бочки,
- Диски от грузовых автомобилей,
- Использованные газовые баллоны,
- Куски листовой стали,
- Отрезки труб.
Из чего изготавливать печь для гаража, выбирать только автовладельцу, исходя из доступности материала и вида топлива. Самодельные печи могут работать как на древесине, так и на каменном угле, отработанном машинном масле или солярке. Следует помнить, что самостоятельное изготовление газовых печей не рекомендуется и опасно для жизни.
Изготовление печи для гаража из трубы

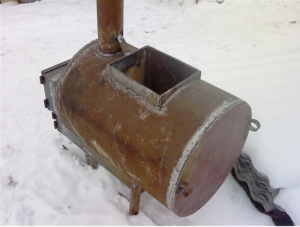

Ниже приведено фото печи в гараж из трубы, сделанная своими руками:
Материалы
Для изготовления гаражной печки из трубы понадобятся следующие материалы:
- Основная труба, желательно диаметром 500 миллиметров и больше, длиной 1.5 – 2 метра,
- Труба для крепления дымохода, длиной 40 сантиметров и диаметром 150 – 200 миллиметров,
- Металлический лист толщиной 4 – 5 миллиметра,
- Отрезок металла шириной в 3 сантиметра, для борта на крышке печи,
- Швеллера или уголки с гранью в 50 – 70 миллиметров,
- Решетка для колосника, по длине трубы и шириной равная ее диаметру,
- Ручки из металла (для корпуса и крышки) в количестве 4 штук.
Инструменты
Печь из трубы 500 мм для гаража своими руками можно собрать с помощью таких инструментов и приспособлений, как:
- Электросварочный аппарат,
- Угловая шлифовальная машинка или болгарка,
- Набор напильников,
- Ножовка по металлу,
- Молоток или кувалда,
- Строительный уровень,
- Рулетка,
- Разметочный инструмент – линейка, керн, маркер.
Не нужно забывать и про средства индивидуальной защиты: маску сварщика, краги, перчатки, защитный костюм с огнезащитной пропиткой.
Чертеж
Схема и чертеж печи в гараж из трубы 500 мм своими руками представлен на фото:
Порядок сборки печного агрегата
- Нужно взять трубу. Отрезать четыре ножки из уголков и приварить их к трубе. Это будут точки опоры будущей печи.
- Из листа стали вырезаются два диска того же диаметра, что и труба. Это будут передняя и задняя стенки.
- На передней стенке вырезаются дверка для закладки топлива и небольшое отверстие для доступа кислорода к очагу горения, без поддувала огонь будет затухать.
- В центр трубы по всей ее длине вставляется колосниковая решетка и фиксируется с помощью сварки в самом широком месте – по центру диаметра основной трубы.
- По бокам привариваются задняя и передняя стенки, на передней стенке следует закрепить петли и саму дверцу для подачи дров или угля в печь.
- У задней части трубы сверху делается отверстие под патрубок дымохода, к этому отверстию следует приварить дымоотводящую трубку.
После окончания работ нужно установить печь на твердое основание, как вариант, на четыре кирпича. Далее следует подсоединить дымоход к патрубку и произвести пробную растопку печки. Это нужно для того, чтобы убедиться в герметизации сварных швов.
Стоит помнить о безопасности, любой процесс сжигания дров или угля сопровождается выделением опасного для жизни, коварного и незаметного газа – оксида углерода, который не обладает запахом. Поэтому, к вопросам дымоудаления следует отнестись с большой ответственностью.
Изготовление печи для гаража из старых колесных дисков
Этот способ довольно популярен у автомобилистов, так как старые ненужные диски от колес можно найти на любой автобазе или в гаражном кооперативе. Несомненным плюсом таких конструкций является большая толщина металла у автомобильных дисков, подобная конструкция долго не будет прогорать и прослужит своему владельцу многие годы.
Ниже приведено фото печи в гараж из колесных дисков, сделанная своими руками:
Материалы
В работу пойдут только диски солидных диаметров, к примеру, от грузовиков или специальной техники с большими колесами – тракторов, грейдеров и т.д. Как сварить печь для гаража из колесных дисков и что для этого нужно из материалов:
- Два или три автомобильных диска. Лучше использовать штампованные, так как они изготовлены из более толстого металла. А вот легкосплавные диски с примесью алюминия использовать нельзя, такая печь просто расплавится в процессе эксплуатации.
- Уголки или швеллера для ножек, 4 или 6 штук по 25 – 30 сантиметров.
- Петли для дверцы.
- Болты и гайки.
- Листы металла толщиной 4 – 5 миллиметра.
- Два круга, диаметром с край обода диска (для дна и крыши).
- Патрубок диаметром 125 – 150 миллиметров для выхода дымохода.
- Круглая решетка колосника.
Инструменты
Инструменты для создания печки из дисков применяются практически такие же, как и при создании печи из трубы, но есть и отличия. Список того, что понадобится при сборке:
- Электросварочный аппарат,
- Газовый резак (при наличии), но можно обойтись и без него,
- Угловая шлифовальная машинка или болгарка,
- Электрическая дрель,
- Ручная ножовка по металлу,
- Молоток или кувалда,
- Набор напильников,
- Плоскогубцы или пассатижи,
- Разметочный инструмент – линейка, керн, маркер,
- Строительный уровень,
- Рулетка,
- Кисть малярная.
Схемы изготовления
Печь в гараж своими руками из железа, изготовленная из колесных дисков, и различные варианты ее конструкции представлены на схеме:
Порядок сборки
Вертикальная печь из старых колесных дисковможет работать по принципу печи булерьян или печки длительного сгорания древесного топлива. Только самодельный вариант выйдет для владельца намного дешевле. Печь своими руками из металла для гаража – это хорошая экономия.
Для этого пространство печи разделяется на две камеры, патрубок дымохода выходит из второй, а само горение происходит в первой камере. Можно изготовить и простую однокамерную печь, по типу печи из трубы или газового баллона, но расход сжигаемой древесины у нее будет гораздо выше.
- Сначала вырезаются внутренние части дисков, то есть обода с отверстиями, с помощью которых колесо автомобиля крепится к ступице. В этой работе лучше всего пользоваться газовым резаком, но за неимением его, можно сделать эту работу и с помощью угловой шлифовальной машины или болгарки. Правда, работа будет кропотливой и долгой, так как работать придется с внутренними стальными поверхностями большой толщины.
- Затем производится установка колосниковой решетки с помощью сварки на стыке дисков. Если печь будет состоять из трех частей, то решетка наваривается между первым и вторым диском снизу.
- После основной части работы, фиксируются нижняя и верхняя крышки. В верхней части вырезается отверстие под патрубок дымохода, затем он приваривается к нему. Делать это нужно со стороны, противоположной основной топке, иначе эффекта булерьяна не получится.
- На нижнем диске устанавливаются ножки-стойки. В центре вырезается топочная дверца, затем она крепится с помощью петель и защелки. В нижнем диске прорезается отверстие для поступления воздуха в топку и удаления золы, его крышка вырезается из куска толстого металла и фиксируется с помощью болтов.
- После этого свариваются друг с другом сами диски. Работу следует проводить с особой тщательностью и хорошо проваривать швы, во избежание поступления угарного газа в отапливаемое помещение. Заключительным этапом основной части станет установка перегородки посередине, для достижения эффекта длительного горения топлива.
- Печь из дисков практически готова, остается приварить декоративные элементы, ручки или окрасить печку термостойкой краской. Не стоит забывать про пробную растопку и проверку сварных швов на герметичность, выполнять эту процедуру следует только на открытом воздухе.
Видео
Видео-инструкция:
Заключение
Металлическая печь для гаража своими руками является отличным и экономным вариантам для автовладельцев. Материал для ее изготовления можно достать буквально «под ногами». В ход пойдут старые баллоны, колесные диски, трубы, листы железа. Но чтобы такая печь прослужила владельцу долгие годы, необходимо брать только качественный и толстый металл.
Любые заводские или самодельные печи требуют обязательного соблюдения правил техники безопасности при работе с ними. Обязательно нужно помнить, что оксид углерода – опасный и незаметный убийца, поэтому вопросам вентиляции и герметизации сварных швов при использовании таких устройств, следует уделять повышенное внимание. При работе по созданию собственной печи необходимо пользоваться средствами индивидуальной защиты, а также производить пробный розжиг печки только на открытом воздухе.
