Изготовление дымника на печную трубу простейшей формы своими руками не потребует больших затрат сил и времени. Достаточно опыта выполнения простых слесарных работ и над вашим домом появится защитный зонтик, препятствующий попаданию в дымоход воды и порывов ветра.
Что такое колпак?
Еще полвека назад, колпаки на дымоходах можно было встретить в странах Балтии и Европы. Постепенно эти защитные устройства появились на всех крышах страны.
Основная функция приборов – это создание препятствия попадания в трубу воды и порывов ветра.
Разные конструкции, позволяют увеличивать тягу в дымоходе, повышать производительность печей и котлов, работающих на разных видах топлива, создавать принудительную вентиляцию помещений дома, подвала.
Классификация
Выбирая козырек, учитывайте несколько характеристик.
По материалу
От качества и вида материалов зависит долговечность козырька. При выборе вариантов, обратите внимание на медные приспособления. Такой материал, старея, становится привлекательней и будет надежно служить в течение 50 лет.
Основную деталь – зонтик, лучше выполнять из нержавеющей стали или оцинковки. Или придется ежегодно снимать колпак и снова покрывать его краской.
Уступая медному козырьку по сроку службы на 15-20 лет, нержавеющие детали стоят на порядок дешевле.
Титан – привлекателен своей долговечностью и хорошими свойствами металла, но стоит дороже нержавейки.
Поэтому в этом вопросе (какой колпак лучше?) однозначного совета нет.
Кто-то покупает медный колпак с архитектурной композицией, или простой зонтик из оцинковки – любая конструкция должна надежно защищать дымоход. А внешний вид – это понятие второстепенное.
По форме
Здесь выбор настолько индивидуален, что давать советы невозможно. Просто перечислим формы колпаков, а выбор зависит от предпочтения покупателей или домашних мастеров:
- полуцилиндрическая или сводчатая,
- четырехскатная, самая простая и востребованная конструкция,
- шатровая – ближе к европейскому стилю зданий и крыш,
- с двумя скатами, встречается на половине крыш в стране,
- выполненная в виде шпиля башни, напоминает колпаки в готических замках,
- плоская с небольшим скосом – такую конструкцию принято устанавливать на модерновый стиль архитектуры здания.
Нередко можно встретить колпаки с встроенными флюгерами, с выполненной специальной заслонкой, обеспечивающей достаточную тягу и выход отработанных газов даже при сильных порывах ветра.

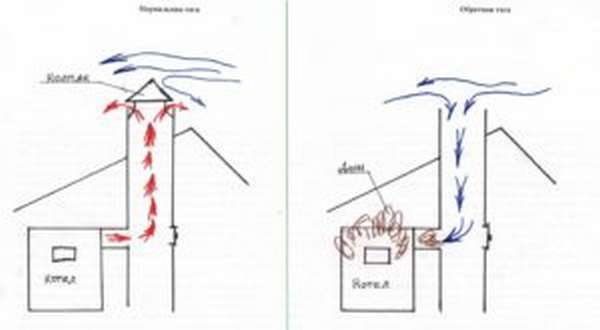

Поток воздуха, поступающий в дымоход, создает воздушную пробку и снижает до минимума количество кислорода в топочном отсеке.
По назначению
По назначению защитные устройства подразделяются:
- колпак устанавливаемый на дымоход печи, работающей на твердом топливе,
- для обслуживания котлов отопления и пиролизных печах, устанавливают козырьки с открытыми соплами,
- котлы, работающие на газе, солярке оснащаются дефлекторами с открытым соплом. Такие устройства создают дополнительную тягу и могут служить для вентиляции всего помещения и создания благоприятных условий для сгорания топлива.
Устройство и принцип работы
Стандартный прибор состоит:
- цилиндра,
- диффузора,
- зонтика.
В зависимости от вида может оснащаться дополнительными, расположенными в низу прибора и по кругу диффузора кольцевыми отбоями. Принцип работы любого защитного устройства одинаковый:
- Сверху печной трубы устанавливается прибор, который препятствует попаданию сильных порывов воздуха в дымоход и создания в нем воздушной пробки.
- Поток, ударяясь и распространяясь по стенкам цилиндрической части, теряет свою силу и распадается на небольшие ручейки кислорода. Одна часть таких потоков поднимается вверх, вытягивая из трубы горячие пары. Создается воздушный вихрь выбрасывающий дым вверх. Благодаря этому свойству увеличивается уровень тяги.
- Благодаря восходящим воздушным массам создается препятствие попаданию влаги в трубу дымохода, а также повышается производительность работы агрегатов до 20%.
Как правильно выбрать колпак для дымохода?
Характеристики работы и надежность дефлекторов находится в прямой зависимости от видов отопительного прибора и топлива.
Если используется газовый котел можно выбрать конструкцию открытого типа с соплом. Козырек для печной трубы должен соответствовать виду установки и топливу, это правило закреплено в нормативных документах.
Газовые котлы имеют небольшую температуру горения, и значит газы, выходящие в дымоход, нагреты до определенной низкой температуры. На месте выхода пара, особенно при низких температурах, начинается обмерзание конденсата и постепенное закрывания льдом воздушного канала. Если труба выполнена из кирпича, а котел работает на природном газе – в этом случае установка дефлектора запрещена.
Но печи и котлы, работающие на твердом топливе, разогревают газы до 2600 на выходе из дымохода. Поэтому такие трубы можно защищать колпаками любой формы, из разных материалов.
Если используются качественные паллеты, уровень КПД и температура выходящих газов значительно повышается, такие дымоходы обустраивают конструкцией с открытым соплом. Но на трубы из кирпича, потребуется устанавливать защиту с зонтиком. Она не позволит попадать в канал воды и разрушать кирпич.
Итог – выбираете козырек для газового котла, лучше купить с открытым соплом. Для отопителей сжигающих все виды твердого топлива или на солярке можно устанавливать все виды и формы конструкций.
Изготовление своими руками
Работы выполняются в несколько этапов. Для изготовления простейшей конструкции потребуется подготовить несколько видов инструментов и материалов.
Инструменты и материалы
Подготавливаем по списку:
- линейку, рулетку, тонкий маркер,
- резиновый молоток для жестянщиков,
- слесарный молоток,
- дрель с набором сверел,
- шуруповерт,
- дюбеля для крепления козырька,
- ножницы по металлу,
- болгарку,
- верстак с наковаленкой и тисками,
- заклепочник с набором заклепок,
- лист оцинковки, толщиной 0,8-1 мм,
- стальной уголок, с размером полки 30-40 мм.
Пошаговая инструкция
Козырек для печной трубы своими руками выполняется в несколько этапов:
- По чертежу размечаем развертку для козырька на листе металла. Работу выполняем внимательно, соблюдая все размеры.
Пример чертежа выкройки
- Ножницами по металлу или болгаркой вырезаем деталь по основному контуру, лучше резать металл с небольшим запасом, а потом обточить края болгаркой с зачистным камнем.
- На краю наковаленки или отрезка толстого металла с ровными краями, с помощью резинового уголка загибаем по прерывистой линии кромки под прямой угол.
- Делаем небольшие загибы для создания 4 скатной крыши по линии разметки.
- Сгибаем козырек и в месте соединения кромок с помощью заклепок фиксируем нашу конструкцию. Заклепки лучше ставить почаще, наш грибок будет постоянно подвергаться значительным нагрузкам при сильном ветре.
- Заклепками закрепляем кронштейны для установки козырька на трубу. Если используем простой лист металла, колпак обезжириваем, проходим грунтовкой и после ее высыхания покрываем молотковой краской под основной цвет покрытия крыши.
- Дождавшись полного высыхания краски, делаем в каждом кронштейне по 1 отверстию, устанавливаем зонтик на место. Размечаем, сверлим отверстия, вставляем дюбеля.
- Остается установить колпак на место и надежно закрепить его саморезами.
Перед изготовлением колпака обязательно выполните чертеж или эскиз с учетом сечения или размеров дымохода, если не уверены, выполните модель из картона. Затем установите ее, при необходимости внесите поправки. Только после таких операций переходите к разметке контуров детали на металле.
Вывод
Сделать своими руками из оцинковки, нержавеющей стали или приобрести готовый колпак с флюгером из меди – этот выбор зависит от ваших возможностей. Главное обеспечить достаточный уровень защиты топки от порывов ветра и попадания осадков в канал дымохода.
