Попробуем разобраться, что представляет из себя кирпичная пиролизная печь, как ее построить собственными руками.
Устройство и принцип работы
Начинается строительство с разработки проекта.
Схема такой печи приведена на фото №1 (ниже). Такая печка способна обогреть до 1300 м2 площади. Подойдет для большого загородного дома. Затраты на ее возведение не маленькие.
Но полностью окупают себя с течением времени. Ее КПД составляет более 90%. Кроме того, она эффективно накапливает и аккумулирует тепло. Одной закладки дров хватает более, чем на 30 часов. Если добавить к этому аккумулированное тепло, станет понятно, почему топить такую печь можно раз в двое суток.

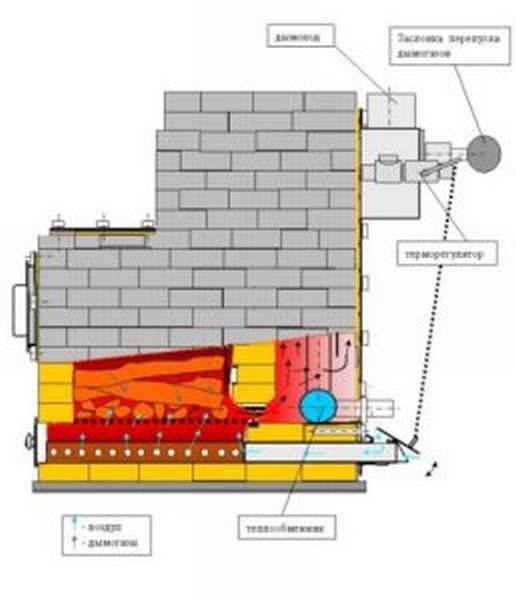

Фото №1 Кирпичная пиролизная печь в разрезе
Пиролизная печь из кирпича своими руками — задача не из легких. Внутри все перегородки делаются из шамотного кирпича. Это вызвано большой температурой горения — до +12000 C.
Саму печь, в целях экономии, сделаем из простого огнеупорного керамического кирпича. С эстетической точки зрения, такая печь не уступает аналогам. Такая пиролизная печь, может выглядеть как камин и занимать центральное место в интерьере.
Фото №2 Принцип работы и схема кирпичной пиролизной печи
За счет высокой температуры и недостатка кислорода, топливо распадается на твердый углеводород и смесь газов. Происходит более полное сгорание, КПД повышается. Одной закладки топлива хватит больше, чем на сутки. Часто, такой конструкции бывают пиролизные печи для бани.
Такая печь в сауне — настоящая находка. Не боится воды, эффективно расходует топливо, долго сохраняет и отдает тепло. Кроме того, в качестве топлива часто используют отходы: опилки, мусор. Это еще больше увеличивает экономию.
Материалы для работы
Для строительства кирпичной пиролизной печи длительного горения своими руками, нам понадобятся такие материалы:
- огнеупорный керамический кирпич — 400 шт,
- шамотный кирпич — 100 шт,
- сталь листовая 6х1,5 м, толщина не менее 4 мм — 9 м2
- чугунная колосниковая решетка стандартного размера— 3 шт,
- бетон В12,5 — 0,12 м3
- вентилятор, мощность минимум — 300Вт,
- терморегулятор,
- дверца для поддувала,
- дверца для топки,
- металлические трубы,
- металлический профиль,
- готовая высокотемпературная смесь для кладки — 470 кг,
- электроды,
- высокотемпературный датчик.
Необходимые инструменты
Необходимый инструмент найдется у каждого домашнего мастера. Нам потребуются:
- Сварочный инвертор,
- Угловая шлифовальная машинка,
- Бетономешалка,
- Дрель,
- Сверла,
- Уровень,
- Отвес,
- Металлический угольник,
- Прочие инструменты.
Инструкция по изготовлению
Порядовка пиролизная печи из кирпича
- Воспользуемся схемой, выполним разметку, прежде чем приступить к строительству пиролизной печи своими руками.
- Делаем фундамент. На твердое основание кладем гидроизоляцию. Сверху насыпаем 10 мм песка. Фундаментную плиту принимаем размеров 1200х1000 мм. Высота 100 мм. Замешиваем и заливаем.
- Начинаем кладку. Начальный ряд — самый важный. Будьте особо внимательны и аккуратны. Построить такую пиролизную печь своими руками — дело не простое. Все углы делаем строго перпендикулярными. Ориентируйтесь на порядовку обычной кирпичной печи. Выполните кладку до топливника. В качестве вяжущего используйте готовые растворы для кладки печей. Их легко приобрести в любом магазине строительных материалов.
- Выполняем устройство топливника. Обратим внимание, что здесь присутствует 2 камеры. В первую выполняют закладку топлива. Во вторую попадает вторичный воздух и газы при процессе пиролиза. Это основной принцип при изготовлении пиролизной печи своими руками. Ориентируйтесь на размеры, приведенные на фото №1.
- Устанавливаем колосниковую решетку. Не забудьте оставить небольшой зазор, т. к. металл от нагревания расширяется.
- Устанавливаем наш вентилятор. Его функция заключается в создании дополнительного воздушного потока для активизации процесса конвекции. Интенсивность горения будет регулироваться за счет задвижки в дымоходе, которая позволяет увеличить или уменьшить тягу по своему усмотрению.
- Монтируем дверцы на топку и поддувало.
- Выкладываем остальную часть печи. Особое внимание уделите дымоходу. Важно строго придерживаться выбранной схемы. Любые отклонения могут привести к задымлению помещения.
- Тщательно загерметизируйте все щели, стыки и т.п.
- Теперь нашу печь надо испытать, затем просушить. Заложите небольшое количество мелких дров. Примерно на полчаса горения. Зажгите и следите, чтобы не появился запах угарного газа. Для просушки — топите печь по 2-3 часа дважды в день в течении недели.
