Настоящий домашний мастер должен знать, как сделать печь буржуйку своими руками из газового баллона. Такая печь согреет в лютый мороз и поможет приготовить пищу на дачном участке, где нет магистрального газа. Это не так уж и мало.
Какой баллон лучше использовать?
Оптимальный вариант — применение газовых пропановых баллонов на 50 литров. И вот почему:
- небольшая масса,
- достаточный объем для получения оптимальной мощности,
- достаточный размер для горения любого топлива.
Почему именно газовый? Если у вас есть дача без магистрального газопровода — такой баллон всегда найдется в хозяйстве. Да, и толщина у него оптимальная — 4 мм. Такая толщина достаточна для горения твердого топлива, баллон достаточно легкий.
Приведем ниже пошаговые инструкции для самостоятельного изготовления первых двух конструкций: трехходовой буржуйки и пиролизной буржуйки на 2 камеры. Перед изготовлением, необходимо правильно подготовить баллоны для работы с «болгаркой» и сварки. Порядок действий должен быть таким:
- В верхней части баллона открутить вентиль и удалить остатки газа. Вентиль необходимо полностью демонтировать.
- После того, как остатки газа вышли, переворачиваем баллон. Удаляем конденсат в заранее подготовленную емкость. Конденсат имеет резкий неприятный запах. Поэтому, емкость после использования, придется выкинуть.
- Снова переворачиваем баллон и набираем в него воды до краев, чтобы вытеснить все остатки газа.
- После этого воду сливаем.
Время эффективной работы буржуйки — 2-4 часа.
Трехходовая буржуйка своими руками
Трехходовая буржуйка

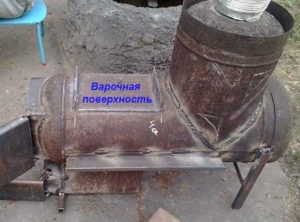

Трехходовая буржуйка (на фото выше) — это два приваренных друг к другу под прямым углом газовых сосуда на 50 литров. Принцип работы следующий:
- Первый — собственно горизонтальная буржуйка из газового баллона на дровах. Он оборудован всеми детали, характерными для печи: поддувало, загрузочная камера для дров, колосники. Сюда загружают дрова и производят розжиг.
- Второй сосуд — уникальная по своей простоте и гениальности конструкция. Он разделен внутренними перегородками таким образом, что дым от сгорания топлива, проходя через него трижды изменяет траекторию движения. Скорость замедляется и корпус печи отдает больше тепла. В конце концов, через отводной патрубок, дым выходит наружу.
- Чтобы увеличить греющую поверхность используют дополнительные ребра..
- Как и в традиционной печи, подача воздуха регулируется через поддувало.
Мнение экспертаПавел КругловПечник с 25-летним стажемТакая печка на дровах из газового баллона вполне способна выдать около 10 кВт тепла. Этого хватит, чтобы отопить помещение площадью в 100 м2. Это может быть склад, сарай, теплица или гараж. Столь простой конструктив печи способен выдавать КПД до 55%.
На такой буржуйке из двух газовых баллонов вполне можно готовить пищу.
Прежде чем приступить к изготовлению, разберемся, какие материалы и инструменты нам понадобятся и подготовим необходимые чертежи. Очень хорошо, если вы обладаете навыками сварщика. Если же нет, то любой специалист по готовым чертежам воплотит ваш проект в жизнь. Также может помочь видео, которое легко найти в интернет.
Материалы и инструменты
Нам понадобятся следующие инструменты:
- переносной сварочный аппарат
- «болгарка»
- дрель
- сверла
- прочий инструмент.
Содержание сварочного аппарата не рентабельно, поэтому его при необходимости можно взять в аренду. Остальное всегда найдется у домашнего мастера.
Материалов также немного:
- электроды
- отрезные круги
- 2 газовых баллона на 50 литров
- лист толщиной 2 мм
- уголок на изготовление «ножек»
- арматура диаметром 20 мм
- прочие
Пошаговая инструкция
Схема трехходовой буржуйки
- Делаем заготовки из метала по чертежу выше.
- Вырезаем в баллоне необходимые отверстия. Одно — для печки, второе — для выхода дыма.
- Отрезаем дно у второго баллона. В торце вырезаем отверстие под патрубок диаметром 100 мм. Разрезаем баллон так, чтобы он плотно сел на первый, как показано на чертеже выше.
- Изготовьте колосниковую решетку.
- Изготавливаем поддувало. Привариваем ножки, петли и рамки дверок.
- Изготовляем дверцы. Уплотняем все места примыкания.
- Обрезки от баллона стоит использовать для перегородок в вертикальном баллоне.
- Приварите один баллон к другому, приварите дымоход.
- Приварите дополнительные ребра для увеличения площади нагрева.
Изготовление пиролизной двухкамерной печки
На фото выше изображена печь буржуйка из газового баллона. Такой вариант буржуйки более компактен и экономичен. Вместо двух баллонов для пропана по 50 литров, нам потребуется 1 пропановый сосуд на 24 литра и 5 труб диаметром 57 мм и длиной около 400 мм.
Принцип работы следующий:
- Первый баллон для пропана аналогичен предыдущему варианту. Единственное отличие, что вместо колосников, прорезаны щели сверху самого баллона.
- Сверху баллона выполнен проем. Туда подходят 5 труб теплообменника. По этим трубам дым поднимается во вторичную камеру. Проделывая этот путь, нагретый воздух отдает часть тепла в помещение.
- Дополнительно, по отдельному каналу во вторичную камеру подается теплый воздух. Создается эффект пиролиза — дым догораем в топливной камере и выделяет дополнительное тепло. И только после этого окончательно выходят наружу.
Мощность такой горизонтальной буржуйки может доходить до 5 кВт. Этого хватит для отопления 50 м2 полезной площади.
Изготовление пиролизной (длительного горения) двухкамерной печки не намного сложнее. Она компактнее, но имеет меньшую мощность. Точно также подготовим инструменты, материалы и можно сделать необходимые чертежи.
Материалы и инструменты
Понадобятся следующие материалы:
- электроды
- отрезные круги
- 1 газовый баллон на 24 литра
- лист толщиной 2 мм
- уголок на изготовление «ножек»
- арматура диаметром 20 мм
- труба диаметр 57 мм
- труба диаметр 20 мм
- прочие
Потребуются те же инструменты:
- переносной сварочный аппарат
- «болгарка»
- дрель
- сверла
- прочий инструмент.
Ниже представлен чертеж буржуйки из газового баллона на 24 литра.
Пошаговая инструкция
Схема двухкамерной пиролизной буржуйки
Ваши действия должны быть такими:
- Вырезаем в днище пропанового баллона отверстие для печки размером 260х200 мм.
- Изготовьте зольник и приварите его к дну. Приварите опоры.
- Сделайте колосниковую решетку.
- Изготавливаем теплообменник по чертежу выше. Трубы врезаем в шахматном порядке. Критически важно соблюдать все расстояния.
- Привариваем трубу диаметром 20 мм для дополнительного подвода теплого воздуха, предварительно согнув ее под прямым углом.
- Вырезаем в баллоне отверстие и привариваем теплообменник.
- Теперь изготовим вторичную камеру с дымоходом.
- Вырезанную из баллона заготовку используем в качестве крышки для дымохода. Она нужна для более долгого горения.
Как правильно установить буржуйку и дымоход?
Чтобы баллонная печь работала правильно и КПД был максимальным, важно грамотно провести установку. В противном случае, возможно задымление холодного помещения. Также должны быть соблюдены все пожарные нормы и правила техники безопасности.
Требования по установке:
- Любые сгораемые предметы должны находиться не ближе полуметра от печки. Расстояния до несгораемых предметов не нормируются.
- Если вы отапливаете теплицу, не ставьте печь близко к стеклу и растениям.
- Деревянное покрытие пола нужно застелить металлическим листом. Со стороны топки застилают также пятачок размеров 50х70 см.
- Если стены выполнены из дерева, стоит защитить их несгораемым материалом.
- Буржуйку ставят на высоте 200 мм.
- Направьте на буржуйку вентилятор. Дополнительный поток воздуха за счет конвекции увеличит КПД.
- Своевременно очищайте поддувало от золы.
- Утеплите дымоход. Это значительно уменьшит теплопотери печки из газового баллона в гараже.
Пробная топка
После того, как буржуйка сделана, нужно испытать ее в деле. Первая топка покажет все дефекты. Печь обязательно нужно протопить до покраски. Испытание проводят в следующем порядке:
- Разжигаем печь с небольшим количеством топлива. Первый этап длится 30-40 минут.
- Если дыма нигде не видно, в следующий раз делаем полную закладку и протапливаем печь. Наша цель состоит в том, чтобы выгорела старая краска.
Если где-то проникает дым, эти места нужно загерметизировать. После испытания, печь необходимо покрыть термостойкой краской.
Вывод
Какой тип буржуйки из баллона под газ выбрать — решать вам. Она станет незаменимым помощником. Достоинства:
- Корпус баллона обладает идеальной толщиной — 4 мм. За счет этого достигается оптимальная теплопроводность. Размеры стандартного 50 литрового баллона обеспечивают идеальную эффективность.
- Компактна. Можно использовать в стесненных условиях.
- Используются подручные материалы и элементарная конструкция.
- Дровяная печь из газового баллона дает возможность установить поверхность для приготовления пищи.
- Не требует изготовления фундамента.
К минусам можно отнести:
- Довольно низкий КПД
- Работают только на твердом топливе. Хотя, существует модификация буржуйки из газового баллона на отработке.
- Необходимость постоянной чистки.
- Печь из газового баллона на дровах быстро остывает.
- Использовать в качестве источника постоянного отопления нерентабельно.
Как видим, достоинства перевешивают недостатки. Ставят такие горизонтальные печки из газового баллона там, где нецелесообразно проводить централизованную систему отопления и отсутствует магистральный газ.
При установке буржуйки важно строго соблюдать требования пожарной безопасности.
Заводские печи стоят дорого, поэтому печку из газового баллона в гараж целесообразно изготовить своими руками из подручным материалов.
Если вы не обладаете навыками сварщика, любой специалист изготовит вам такое изделие по вышеприведенным чертежам.
