Как сделать печную трубу (дымоход) из кирпича своими руками?

В отличие от кирпичной печи устройство дымохода из этого материала менее сложное, в нем нет многочисленных внутренних каналов. Труба содержит только один центральный ход, но его поверхность должна быть гладкой и ровной, чтобы обеспечивалась нужная тяга.

Сложить печную трубу из кирпича вполне по силам самостоятельно, если выполнить правильно ее расчеты, закупить качественный материал и понять азы кладки.

Виды кирпичных дымоходов

Существует несколько их разновидностей:

  1. Насадная. Конструктивно она выполняется сверху печи и служит ее продолжением. Такой вид дымохода устанавливаются на банных и обычных отопительных агрегатах.
  2. Пристенная. Такая труба монтируется в стены здания или капительное внутридомовое пространство. Если стенный дымоход устанавливается рядом с наружными поверхностями дома, то его нужно обязательно утеплить, чтобы из-за сильного перепада температур внутри канала не собирался конденсат. Это ухудшает тягу и способствует быстрейшему сбору конденсата.
  3. Коренная. Труба из кирпича для печи с боковым выходом, она устанавливается рядом с отопительной конструкцией. Ее могут использовать одновременно для нескольких печей.

Как сделать печную трубу (дымоход) из кирпича своими руками?

Конструкция дымохода из кирпича

Дымоход в любом доме состоит из нескольких частей, каждая из них имеет свое предназначение.

Типичный и часто применяемый дымоход складывается из следующих сегментов:

  • Шейка, идущая от поверхности печи до разделки (распушки). На ней устанавливается задвижка, с помощью которой регулируется скорость горения топлива и сила тяги.
  • Распушка. Она выполняется перед каждым сегментом перекрытия, защищает от воздействия высокой температуры. Ее стенки делаются более толстыми, чем в других частях дымохода, они должны быть не менее 40 см.
  • Стояк. Эта часть трубы соединяет чердак и кровлю.
  • Выдра. В ее обязанности входит защита дымохода от попадания воды, снега и пыли в стояк трубы. Сектор трубы располагается на крыше, отличается толстыми стенками, которые берегут обрешетку кровли от воздействия горючих материалов.
  • Шейка трубы. Она начинается над выдрой, ее кладут аналогично стояку.
  • Оголовок трубы – представляет собой расширение над шейкой. Над ним устанавливается колпак или зонтик, защищающий дымоходный канал от осадков.

Как сделать печную трубу (дымоход) из кирпича своими руками?

Элементы кирпичной трубы (дымохода)

Расчеты параметров

Размер дымохода для печи из кирпича должен оставаться неизменным по всей длине, оптимальное его значение выбирается в зависимости от габаритов отопительного устройства.

Размер в сечении

Подходящие параметры устройства зависят от топочной камеры и мощности печи. Внутренние стенки нужно делать гладкими без наплывов раствора и выступов, тогда они дольше будут оставаться чистыми.

Чаще всего применяются кирпичные дымоходы квадратного и прямоугольного сечения, их кладка выполняется в 4, 5 или 6 кирпичей, при расчете сечения одна сторона конструкции умножается на вторую. Стандартными размерами считают: 12,5×25 см. Расчет ведется по внутреннему каналу дымохода. Указанные параметры относятся к кладке в 4 кирпича, площадь сечения составляет 156,25 см2.

При расчете сечения в пять кирпичей получается значение равное 312,5см2, а при шести 625см2.

Устанавливая кирпичный дымоход на металлическую печь нужно присоединить его квадратное сечение с круглым отводящим отверстием печи. Так для сечения дымохода площадью в 156,25 см2 подходит круглая труба диаметром 130 мм, ее площадь составляет 133 см2, следующий за ней параметр в 150 мм, имеет большее значение, чем заявленное.

При расчете круглого сечения учитывается необходимый радиус, площадь высчитывается по школьной формуле:

S = π×R2, где число π=3,14

Зная диаметр трубы можно легко определить нужный параметр.

Расчет в зависимости от мощности

Внутренний канал зависит от оптимального соотношения размеров трубы и мощности отопительного устройства. Среди ориентиров выбора подходящего сечения выделяют размер проема, предусмотренного для поддувальной дверцы. Размер трубы должен быть меньше отверстия под дверцу.

Если же при расчете учитывать производительность печи, то можно подобрать сечение из табличных данных, но в них не учтена толщина швов, они лежат в пределах от 6 до 10 мм.

Мощность, в кВт Сечение трубы, в миллиметрах
3,5 130×130
3,5÷5,2 130×190
5,2÷7,0 130×260
7,0 190×260

Высота дымохода

При расчете этого параметра нужно обращать внимание на следующие особенности:

  • в случае использования в качестве кровельного материала легко воспламеняющуюся его разновидность нужно чтобы дымоход возвышался над кровлей на 1,5 метра минимум,
  • перепад высот между верхней точкой головки и колосниковой решеткой не должен быть меньше 5 метров,
  • в случае если возле дома имеется высокое строение, то труба должна быть выше его крайней точки на 0,5 метра,
  • на крышах с негорючим покрытием минимальное расстояние до верха трубы должно равняться 0,5 метра.

При расчете высоты трубы учитывается размер топки и сечение дымохода. Так, если общая площадь топочного окна составляет 0,35 м2, а площадь сечение канала 0,04 м2, то для этих параметров подходит высота 7 метров. Чтобы произвести расчет с другими параметрами нужно установить данную зависимость и подобрать высоту.

Высота дымоходной трубы влияет на тягу, поэтому этот размер печной трубы из кирпича не должен быть меньше 5 метров, иначе могут начаться завихрения и вся копоть пойдет внутрь дома.

Как правильно расположить трубу от конька крыши, приведено на фото ниже:

Как сделать печную трубу (дымоход) из кирпича своими руками?

Как выбрать «правильный» кирпич?

Для кладки дымохода используется полнотелый шамотный (огнеупорный) кирпич, его марка должна быть выше 200. Внешне выбранный материал должен идти с ровными краями и иметь прямоугольное сечение. Размеры могут быть разными, но лучше использовать такие: 25×12×6,5 см.

Как сделать печную трубу (дымоход) из кирпича своими руками?

Раствор для кладки

В его составе присутствует глина, песок, вода и цемент. Жидкость берется в чистом виде, без различных включений, то есть ее нельзя брать с водоемов и искусственных прудов. Используемая глина также должна быть максимально чистой, без посторонних включений.

Различия растворов в зависимости от участка кладки

Для каждой части дымохода желательно использовать определенную цементную смесь:

  • труба под кровлей возводится с цементно-известковым или известковым раствора,
  • для части дымохода выше кровли применяется цементно-песчаный состав.

Если делается кирпичный дымоход для металлической печи своими руками, то стоит знать, что толщина слоя раствора будет зависеть от фракции песка, чем он мельче, тем аккуратнее будут швы.Как сделать печную трубу (дымоход) из кирпича своими руками?

Изготовление смеси

Смесь готовится из просеянного речного песка и чистой глины, добытой с глубин земли не менее 1,5 метра. Ее также нужно просеять, при этом ячейки сита не должны превышать 5 мм. Перед замесом глину нужно замочить в воде и выдержать 48 часов.

После такой подготовки глина смешивается с песком в пропорции 2 к 1, а затем все это заливают водой, выдерживая соотношение 1 к 4. Чтобы замес настоялся его нужно оставить на 12 часов, а затем перемещать до получения однородной смеси. Как сделать печную трубу (дымоход) из кирпича своими руками?

Цементно-известковый состав готовится практически также, только в него добавляется еще и известь, которую просеивают через сито с ячейками 3 мм.

Кладка дымохода

Даже если человек никогда ранее не сталкивался с кирпичной кладкой, при наличии нужных инструментов и пошагового руководства, он сможет возвести дымоход. Но если дом двухэтажный или у него сложная скатная крыша, тогда такое дело лучше доверить профессионалам.

Необходимые инструменты

Для возведения дымохода любой сложности понадобятся следующие инструменты по списку:

  • рулетка,
  • строительный уровень,
  • молоток кирка и его аналог с резиновым наконечником,
  • болгарка,
  • ведра или емкости для раствора,
  • кельма,
  • сито,
  • дрель с насадкой для размешивания раствора.

Технология кладки

Обустройство дымохода продумывают на этапе проектирования отопительного устройства, идеальный вариант, когда оно также кирпичное, но железная печь с кирпичной трубой тоже часто встречается и ее труба будет выполняться подобным образом.

Раствор нужно класть не толще 1 см, чтобы избежать последующего его растрескивания при прохождении сквозь дымоход горячих потоков воздуха.

Как сделать печную трубу (дымоход) из кирпича своими руками?

Кладка печной трубы из кирпича своими руками выглядит следующим образом:

  1. Определение размеров для шибера и распушки, подготовка раствора.

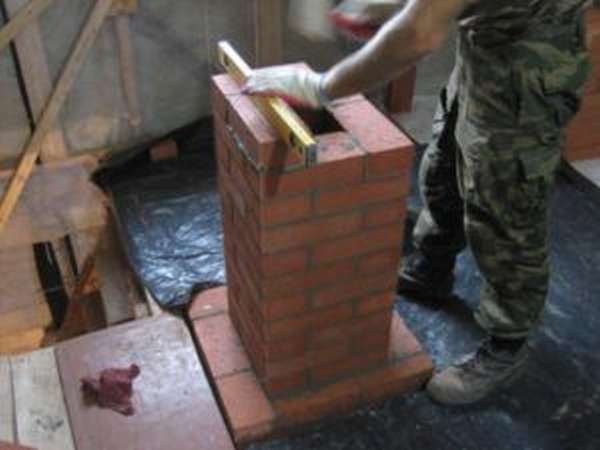

  2. Выполнение первого ряда и проверка его уровнем. Каждые три-четыре ряда нужно очищать канал от излишков раствора.Как сделать печную трубу (дымоход) из кирпича своими руками?Как сделать печную трубу (дымоход) из кирпича своими руками?
  3. Там где будет установлен шибер нужно закрепить рамку под него, но она не должна влиять на верхнее расположение кирпичей.
  4. Подсчет количества рядов для выполнения всей распушки, затем ее обустройство, она должна дойти до потолочных балок, конструкция может быть квадратной или прямоугольной. Между ней и балками не должно быть зазоров, если такое проявилось при кладке нужно предусмотреть установку между ними упорных рамочных конструкций.Как сделать печную трубу (дымоход) из кирпича своими руками?
  5. После подтягивания распушки к уровню крыши начинается выкладка выдры. Ее размеры будут больше, чем у предыдущего сектора дымохода, поэтому расширение должно происходить постепенно с учетом наклона крыши. Между нижней частью крыши и выдрой необходимо будет установить листы металла, которые уберегут чердак и деревянные стропила от атмосферных осадков.Как сделать печную трубу (дымоход) из кирпича своими руками?
  6. Кладка оголовка, она выполняется над крышей, несет в себе также элемент декора, поэтому выполняется по-разному, но в его последний ряд желательно установить металлическую сетку-улавливатель от птиц и крупного мусора. Сверху оголовка обязательно фиксируется колпак.Как сделать печную трубу (дымоход) из кирпича своими руками?

Преимущества и недостатки

Кирпичные дымоходы обладают следующими достоинствами:

  • относительная дешевизна, в сравнении с современными материалами, применяемыми для него (популярными сейчас «сэндвич» панелями),
  • большой срок службы, может доходить до 30 лет,
  • кирпичная труба как архитектурный элемент идеально сочетается со многими кровельными материалами.

Но из-за того, что кирпич все же относится к строительным «старожилам» у него имеется много недостатков, в сравнении с современными его аналогами:

  • значительный вес кирпичной конструкции требует создания надежного основания,
  • возведение трубы занимает больше времени, чем при использовании «сэндвича»,
  • для дымохода идеальным сечением является круглое, а кирпич по своей форме прямоугольный, из него лучше выполняются квадратные конструкции,
  • внутренняя часть трубы даже после нанесения штукатурки остается шероховатой, из-за чего она быстро покрывается сажей, что ухудшает тягу.

Вывод

Каждый сам может оценить свои силы, и если человек решил самостоятельно возвести кирпичный дымоход в доме или на даче, то он должен осознавать, что от этого будет зависеть не только обогрев всего помещения, но и его безопасность. Ведь если неправильно установить трубу или выполнить ее внутреннюю часть с выступами, то вся гарь от сгоревшего топлива останется в доме.
