Сделать печь Бутакова своими руками непросто. При изготовлении потребуется опыт выполнения электросварочных и слесарных работ, но наградой за труд будет производительный экономичный отопитель помещения. При этом снижается количество закладок топлива.
Из чего делать?
Разработаны несколько вариантов конструкций печи. Это может быть простая бочка, в которую дрова закладываются сверху и поступление воздуха перекрывается шиберной заслонкой. Больше времени потребуется для изготовления аналога промышленных образцов с системой конвекционных труб и отдельной камерой сгорания газов.
Самая простая и не сложная схема – это печь Бутакова из газового баллона. В этом варианте можно обойтись без конвекционных труб или выполнить 2-3 конвекционных вставки.
Мы разберем подробнее изготовление аналога промышленного образца прямоугольной формы и полной схемой конвекционных трубок и системой пиролизного долгого сжигания дров. Такая конструкция наиболее производительная и экономичная.
Но в процессе изготовления потребуется выполнить токарные и сверловочные работы. Снять размеры и угол загиба можно c труб с промышленного образца. От выбранного варианта и габаритов печи, зависит количество материала, необходимого для работы.

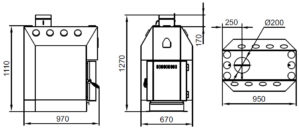

Размеры и схема
Принимаем за основу габариты печи:
- ширина – 670 мм,
- высота – 1110 мм,
- толщина – 950 мм.
В зависимости от площади помещения и возможностей мастера, габариты могут меняться.
Инструменты
Для работы потребуется приготовить инструменты и оборудование:
- сварочный аппарат и электроды,
- болгарка с запасом отрезных и зачистных дисков,
- сверлильный станок или дрель,
- задвижка на дверь с эксцентриком,
- рулетка, керн и другой слесарный инструмент.
Подготовка труб и деталей
В печи предусмотрен выход 14 конвекционных труб. Диаметр выходного отверстия дымохода – 200 мм, его приобретаем готовым из гофрированной трубы вентиляции.
Для изготовления нам потребуется подготовить несколько деталей. Из листовой стали 4 мм вырезаем:
- 2 боковые части размером 800/950 мм. Второй размер это высота конструкции,
- для передней и задней стенок болгаркой вырезаем детали 1110/670 мм. После окончательной сборки выступающий металл отрежется и может использоваться как усиление основания,
- для верха вырезаем деталь размером 350/950 мм. В ней необходимо разметить 6 отверстий по три штуки с узких сторон и просверлить или вырезать их сваркой. В них будут выходить трубы диаметром 40 мм,
- для 2 боковых укосин заготовку отрезаем размером 200/ 950 мм,
- для основания можно использовать уголок с полкой 100 мм или швеллер. 2 детали 950 мм и 2 перемычки по 470 мм. В основании необходимо сделать отверстия для труб, которые должны быть соосными с верхними,
- для конвекционных труб используем детали из стали сечением 40 мм. 6 из них прямые, они проходят по лицевой и задней стенкам. На укосинах делается по 4 отверстия. 8 труб потребуется загнуть под определенный угол. Лучше это сделать на трубогибе.
Еще потребуется оставить лист для изготовления дверцы и ящика для золы. Для изготовления колосниковой решетки можно использовать лист толщиной 10 мм, проделав в нем продольные пазы болгаркой. Можно сварить решетку из арматуры или прутка диаметром 8-10 мм.
Для установки колосника подготовим несколько отрезков уголка. Колосник лучше не закреплять намертво, это облегчит его замену и обслуживание печи. На верхней детали размечается и делается отверстие для соединения с выходной трубой. Потребуется подготовить отрезок сечением 180-190 мм и длиной 170 мм.
Инструкция по изготовлению
Вся работа разбита на несколько основных этапов:
- Сначала готовим основание. Для этого уголок располагаем полкой вовнутрь и прихватываем детали. Важно расположить заготовки на ровной поверхности и проверить диагональ. В полках делаем отверстия и выставляем трубную заготовку. Она должна стоять в плоскости, трубы прихватываем.
- Еще раз проверив их правильное расположение, обвариваем стыки. После сварки обязательно оббивается шлак и проверяется качество шва. Поры или прожиги потребуют наложения второго шва. Вверху трубки можно прихватить между собой для лучшей устойчивости.
- Низ закрывается листом металла, который укладывается по краю основы и обваривается.
- Теперь переходим к обшиванию конструкции листами. На основание устанавливаем боковинки заподлицо по наружной поверхности и прихватываем их.
- Затем устанавливаем заднюю стенку. При этом важно прихватить ее не только с основой, но и с боковинами.
- Закрепляем отрезки уголка на расстоянии 100 мм от основы и укладываем колосниковую решетку.
- Закрепляем укосины и вставляем в них трубы конвекции. Для удобства сварки они должны немного выступать за листы. Укосины прихватываются к боковикам и задней стенке.
- Верхнюю деталь одеваем на 6 торцевых трубок, соединяем и прихватываем к укосинам и задней стенке. Сразу делаем по 3 прихватки к трубкам.
- Стыкуем лицевую часть, прихватываем ее со всеми деталями. У нас получилась закрытая коробка. В передней части у нас будет располагаться зольный ящик и дверца для закладки дров. Вырезаем болгаркой под них окошки. Дверь можно закрепить на самодельных или петлях для дверей и установить замок с эксцентриком. Для зольного ящика можно использовать металл толщиной 2 мм. На лицевой части закрепляем ручку.
- Болгаркой отрезаем косынки на соединении укосин с передней и задней частью. Поворачиваем печь и закрепляем косынки в месте соединения уголков основания.
- Можно приступать к обварке конструкции. Отметим, что стыки должны быть герметичными. Обнаружив прожог или подрез, эти места необходимо переварить. Не следует варить всю конструкцию, сразу проходя один из швов полностью и только затем переходить к следующей грани. Лучше вести сварку вразброс. Проварив небольшой участок на одной детали, переходим на противоположную сторону и так варим всю конструкцию. Такая сварка вызовет меньшую деформацию.
- На верхней детали привариваем отрезок для соединения с дымоходом. В нем с краю делаем небольшое отверстие и вставляем прут диаметром 8-10 мм. Из листа толщиной 6-8 мм сделаем шиберную задвижку, прорезав в ней небольшой паз. Шибер приваривается к прутку, который загибается под прямым углом.
После розжига печи, закрывая шибер, обедняем воздух в топке кислородом. В этом случае дрова будут гореть дольше, обеспечивая всего 2-3 закладки в день. Можно полностью закрыть заслонку, паз позволит проходить достаточному количеству воздуха в топку для тления.
Печь профессора Бутакова, сделанная своими руками, готова. Остается зачистить стыки и окалину болгаркой с зачистным камнем. В труднодоступных местах, окалину можно удалить зубилом или напильником. На двери и крышке зольника рекомендуется закрепить асбестовую веревку для уплотнения и предотвращения доступа дыма в помещение.
При желании печь можно покрасить жаропрочной грунтовкой или краской. Еще раз проверив качество сварки и сборки печи, можно приступать к ее монтажу.
Установка и подключение
Монтировать печку просто, но важно правильно расположить ее в помещении. Для этого следует выполнить простые рекомендации:
- при переноске и установке отопителя помните, что печь тяжелая,
- при выборе места не следует устанавливать печь в узком коридоре и других участках, где она будет мешать свободному проходу,
- не рекомендуется устанавливать ее в жилом помещении. Лучшим местом будет кухня или отдельная ниша в коридоре или прихожей,
- наименьшее расстояние до стены от самоделки не менее 1250 мм, минимальный зазор между потолком и верхней частью печи – 1200 мм,
- если приходится устанавливать печь у деревянной стены, расстояние до нее минимум 500 мм и она должна быть закрыта дополнительной защитой от деформаций от нагрева,
- если отопитель установлен в здании со стенами из огнеупорных материалов, зазор можно уменьшить до 350 мм,
- для установки печи рекомендовано изготовление бетонного фундамента, если она ставится на огнеопасный пол. Дополнительно его закрывают листом негорючего материала и зазор между полом и отсеком для сбора золы должен быть минимум 140 мм.
Если печь необходимо закрепить к фундаменту, то при изготовлении потребуется приварить на основании отрезки уголка с отверстиями и зафиксировать ее на саморезах или анкерами.
При подключении к дымоходу требуется выполнить основные инструкции:
- если труба выводится сразу вертикально через перекрытия на крышу минимальное расстояние от низа печи до верхнего отрезка дымохода 5000 мм,
- используя гофрированную трубу для вытяжки, ее необходимо закрепить на хомутах с растяжками в местах поворота,
- при прохождении трубой перекрытий и крыши, эти места важно надежно заизолировать от потерь тепла и прохода воды. Конденсат в таких котлах не образовывается. Его незначительный слой стекает в топку и испаряется. В качестве изоляторов можно использовать промышленные гильзы или плотно обмотать вытяжку минватой или заполнив полость пеноизолом.
После того, как сделана и установлена печь профессора Бутакова своими руками требуется выполнить ее пробный розжиг. Убедившись в достаточной тяге, закладываем в топку дрова. Их укладываем плотно, но не закрываем верхнюю полость полностью. Шибер открыт, разжигаем печь.
Убедившись, что пламя набрало силу, можно прикрыть шиберную заслонку. При этом начинается постепенное тление дров и выделение тепла через трубы конвекции. Сначала из труб может выходить дым, не стоит этого пугаться. Это выгорает масло из полости трубы.
Для более наглядного пособия, как сделать печь Бутакова своими руками, схема и чертеж не могут дать полной информации. Помогут в этом видеоролики с инструкцией пошагового изготовления печи.
Вывод
Работа непростая, потребущая затрат времени и средств на покупку материалов. Но сделав такую печь своими руками, вы получите не только опыт выполнения сложной работы, но и надежную и экономную печку для вашего помещения, которая прослужит долгое время.
