Как сделать печь на пеллетах своими руками

Современные устройства для нагревания воды и отопления работают на различных видах топлива. Современные твердотоплевные варианты отличаются высоким КПД и экономичностью. Практичная пеллетная печь своими руками создается по чертежам, которые могут быть разработаны в сотрудничестве с профессионалами или созданы на заказ. Схема сборки поможет избежать ошибок во время проведения основных работ.

Есть ли смысл делать?

Часто перед человеком, желающим установить в своем доме подобный агрегат, возникает вопрос, нужно ли собирать печь на пеллетах своими руками или лучше всего приобрести уже готовый вариант. Нужно помнить, что в первом случае человек сможет создать агрегат, который будет по всем параметрам подходить под существующие условия, а во втором – придется использовать уже готовую к работе конструкцию, но не учитывающую индивидуальных особенностей помещения. Если же сомнения вызваны видом используемого топлива, то здесь требуется знать, что пеллет – это вид переработанных отходов древесного и сельхозпроизводства, что делает топливо эффективным в плане выработки тепла, но экономичным по стоимости. Подобная самодельная печь является экологически безопасной, так как:

  • не загрязняет воздух,
  • не содержит в испарениях вредных компонентов,
  • не требуют специальных заготовок топлива, что исключает рубку деревьев.

Важно помнить: пеллеты необходимо хранить в особых условиях, так как они очень легко загораются, что может стать причиной пожара в помещении.

Взвесив все «за» и «против» человек сможет понять, есть ли ему смысл делать такой котел своими руками или приобретать уже готовый к эксплуатации.

Читайте также:  Виды электрических печей для сауны

Принцип работы и особенности конструкции

Основной принцип работы агрегата – сочетание шнековой технологии и запального механизма, гарантирующего быстрое воспламенение. Схема пеллетного котла включает в себя эти особенности и предполагает, что процесс сжигания гранулированного топлива сопровождается принудительным поступлением воздуха, именно поэтому в ней присутствует вентилятор. Принцип работы предполагает, что автоматика розжига срабатывает только после того как топливо хорошо разгорится. Непосредственно в процессе горения брикетов образуются горячие дымовые газы. Выходя из топки, они попадают в теплообменник, где передают 95% выделившегося тепла.

Как сделать печь на пеллетах своими руками

Общая схема

Дальнейшая работа проходит так:

  • продукты горения поступают в зольник,
  • автоматическая подача воздуха позволяет поддерживать оптимальные параметры котла по выработке тепла (участие человека в этом процессе не предусмотрено).

Настройка и последующее за ней управление может производиться, если возникнет такая необходимость, с помощью вмонтированного пульта ДУ. Возможность установки максимальных для данного помещения и минимальных температурных значений позволяет обеспечить стабильную поддержку оптимальной для него температуры.

Особенности работы печи – при достижении максимальной температуры для агрегата дальнейшая подача топлива автоматически прекращается. Новое поступление становится возможным только после того, как температура упадет до минимальных показателей. Также к особенностям конструкции следует отнести:

  • камера сгорания небольшая,
  • до 72% теплосъема проходит в конструкции,
  • средняя температура удаляемых в процессе воздействия пламени газов, составляет 1500,
  • горелки объемного типа за счет чего достигается высокий показатель КПД (до 96%),
  • некоторые агрегаты могут быть оснащены контуром горячего водоснабжения (дополнительное отопление в доме).

Выделяют 3 основных типа оборудования:

  1. пеллетные котлы, предназначенные для гранулированного топлива, произведенного из древесины,
  2. комбинированные печи/котлы, способные короткое время работать на дровах или угле,
  3. Универсальные по использованному топливу пеллетные котлы (горелки) – для них подойдет любой вид твердого топлива.

Стоимость каждого типа отличается, так выше будет по цене универсальный вариант, так как схема и конструкция сложнее, так как она учитывает каждый используемый печью вид топлива.

Преимущества и недостатки

Качественно составленная схема современного котла на прессованных древесных отходах, должна учитывать все существующие у печей этого типа достоинства и недостатки. Преимущества, которые предлагает печь в процессе использования:

  • Экономичность (для отопления не нужно использовать дров или угля).
  • Высокое КПД (выше только у газовых котлов и печей).
  • Качественное оборудование (даже самодельная печь должна быть собрана из хороших материалов).
  • Отопление на пеллетах отличается высокой теплотворностью.
  • Стоимость топлива ниже аналогов.
  • Долговечность и надежность работы.
  • Полная безопасность эксплуатации печи.
  • Автоматизация процесса подачи топлива.
  • Нет необходимости в постоянном контроле со стороны человека (печь автоматизирует процесс подачи пеллет, поддержание температуры).

Дополнительное преимущество печей – отсутствие любых неприятных запахов и характерного при горении черного дыма, что повышает экологичность конструкции.

Чертежи, если печь самодельная, должны учитывать и существующие недостатки:

  • Высокая стоимость импортных комплектующих, используемых для самостоятельного сбора печи.
  • Сложности с закупкой гранул, так как этот вид топливных элементов недостаточно хорошо развит в нашей стране.
  • Необходимость использования электричества для работы и корректных показателей приборов автоматики.

Важно учитывать! Отключение на 7-10 часов допустимо и не потребует новой настройки. Перенастройка системы потребуется, когда электричество отсутствует более 10 часов. Рекомендуется обеспечить печь самостоятельным источником электричества – установить генератор, который будет подключен к котлу.

Руководство по сборке

Пеллетная печь, собранная своими руками – агрегат, состоящий из горелки, корпуса с теплообменником, топливника, бункера и шнекового механизма (он используется для подачи в котел прессованного топлива).

Горелка

Используемая в печах горелка, может иметь различную конструкцию, чертежи составляются для них отдельно, так как технические характеристики и принцип работы будут также различаться. Объемная горелка устанавливается во время самостоятельной сборки непосредственно в топку нагревательного устройства. Основные материалы горелки – сталь и чугун.

Как сделать печь на пеллетах своими руками

Конструкция пеллетной горелки

Необходимо помнить, что самодельная пеллетная горелка для котла не будет отвечать требованиям безопасности без предварительного контроля со стороны специалиста, так как обычный человек может не знать всех тонкостей работы. Установить горелку нужно в строгом соответствие с нормативами.

Также, горелка для пеллетного котла, собираемого своими руками, может быть дополнена системой поджига. Он бывает ручным и автоматическим. Если выбрана автоматика, то потребуется дополнительно установить электрический вентилятор. Факельная горелка отличается от прочих вариантов небольшой мощностью и имеет удобные для использования в домашних условиях компактные размеры.

Ретортная горелка имеет вид чаши. Ее наполнение производится снизу. Вентилятор подает в зону горения воздух, попадает он в горелку через специальные небольшие отверстия.

Как сделать печь на пеллетах своими руками

Способы подачи топлива в горелку

Покупка

Горелка, собранная в условиях производства, потребует серьезных вложений. Средняя стоимость готовой составляет порядка 75000 рублей. На стоимость влияет:

  • Производитель.
  • Применяемые материалы.
  • Размеры.
  • Тип поджига.

В целях экономии предлагается создать горелку своими руками по имеющимся схемам и чертежам.

Изготовление своими руками

Самодельный пеллетный котел, чертежи которого выбраны для работы, должен соответствовать типу горелки. Ее также можно изготовить своими руками. Горелка, работающая в агрегате, является пожаробезопасной. Срок работы при правильной сборке составляет не менее 10-15 лет (производственные варианты способны работать до 20 лет). Все инструменты и комплектующие, которые требует горелка, можно приобрести в обычном магазине.

Как сделать печь на пеллетах своими руками

Схема пеллетной горелки

Параметры следует высчитывать с помощью специалиста или специального калькулятора. Видео по монтажным работам, связанным с горелкой:

Корпус и теплообменник

Корпус рекомендуется сделать из шамотного кирпича (устойчив к высоким температурам, перегреву и перепаду температурных значений). Также подходит для этого элемента чугун.

Теплообменник создается из труб. У них должно быть квадратное сечение. Нужно сделать отверстия, чтобы в дальнейшем подвести круглые трубы. Материалом служит листовая сталь, толщина составляет 4-6 мм. В передней и задней стенках должны располагаться технические дверцы (потребуются для тех. обслуживания агрегата). Инструменты – сварочный аппарат и дрель.

Теплообменник, согласно имеющимся схемам, располагается внутри корпуса котла.

Как сделать печь на пеллетах своими руками

Пример конструкции

Топливник

В качестве топливника можно использовать купленный или самостоятельно сделанный элемент. Эта часть котла обеспечивает приток топлива, необходимого для поддержания оптимальных температурных показателей. Рекомендуется, чтобы он был средних размеров для заправки печи сразу на 2-3 дня.

Материал для самостоятельного изготовления – сталь жаропрочная, толщина материала – от 5 мм. Идеальный вариант углеродистая сталь (марка СТ20). Для изготовления дверок и жаровых труб используют также сталь, но толщиной от 6 мм. Для колосниковой решетки потребуется сталь, толщина которой будет уже от 1 см. Инструменты – сварка, дрель.

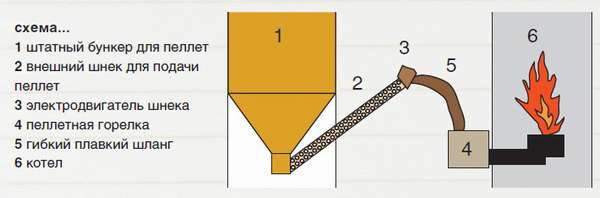

Бункер и шнековый механизм

Как сделать печь на пеллетах своими руками

Для самостоятельного изготовления понадобится:

  1. шнек диаметром 75 мм , либо 100 мм,
  2. металлический кожух
  3. простой электродвигатель, который подключается к блоку управления горелки.

Бункер лучше всего изготавливать из стали.

Видео-инструкция:

Установка котла

Схема, по которой собирается печь, должна быть точной, чтобы обеспечить надежность работы. Не менее важным является этап установки пеллетного котла. Для этого потребуется произвести следующие действия:

  • Обустроить отдельное помещение – котельную.
  • Создать дымоход.

Каждый из этапов предполагает ответственный подход, спешить здесь нельзя.

Обустройство котельной

Помещение необходимо обложить материалами, которые легко отмыть, так как от древесных топливных частиц будет много пыли и мусора. Оптимальный размер помещения – 2,4Х2. Необходимо оборудовать место для хранения топлива (потребуются поддоны, способные выдержать большую нагрузку). Потребуется наличие хорошей системы вентиляции.

Основные требования:

  • Котельную можно обустроить только на 0-1 этажах (цоколь, подвал, первый жилой этаж).
  • Необходима вентиляция (приточно – вытяжная).
  • Высота потолков – 2,2 м.
  • Стены покрыть звукоизоляцией (показатели после этого должны равняться 34дБ).
  • Пол защищается гидроизоляцией.
  • Стены и пол должны быть защищены негорючими материалами.

Печь устанавливается в помещении на расстоянии от 2 см (если она из негорючих материалов, от 3 см – если она оштукатурена). Если же стены ничем не защищены, расположение котла должно происходить на расстоянии от 10 см от стен. Допускается, чтобы стены нагревались не более чем до 120 градусов. Ширина дверного проема (оптимальная) – от 1 м. Хранение топлива лучше производить в изолированном от печи помещении или соседнем здании (в этом случае его удаление от дома должно быть на расстоянии от 6 м)

Устройство дымохода

Оптимальный вариант дымохода для печи на прессованных древесных отходах- «сэндвич». Он представляет собой двухслойный модульный элемент, созданный из нержавеющей стали. Толщина – от 3-4 мм. В середине должна располагаться каменная вата. Такой дымоход является наиболее безопасным и легким для самостоятельного изготовления. Процесс монтажа простой и не требует специальных знаний. Температура, которую он должен выдерживать – 6000. Высота – от 5 м. Должны быть соблюдены следующие параметры:

  • Толщина внутренней стенки – не менее 1 мм.
  • Сталь должна быть устойчива к коррозии.
  • Стенки должны быть двойными и иметь внутреннюю изоляцию.

Толщина каменной ваты 3-5 см. Места стыка должны быть зафиксированы металлической сеткой.

Как сделать печь на пеллетах своими руками

Рекомендуемая схема установки дымохода

Запуск и уход за котлом

Перед первым запуском конструкции потребуется пригласить специалиста, чтобы он проверил все элементы на соответствие требованиям безопасности. Самостоятельно проводить включение не рекомендуется.

Запуск осуществляется только после проверки агрегата на соответствие выбранной схеме. Должна быть проверена герметичность дымохода, бункера и самого котла. Перед стартом нужно удостовериться в том, что система отопления заполнена, а давление в ней соответствует параметрам, подходящим для работы. Все приборы и автоматика должны быть исправными.

Уход за агрегатом не сложный. По мере выгорания требуется подкладывать топливо, чистить печь от золы, а также контролировать работоспособность элементов автоматики. Отдельно потребуется проверять, как работает горелка и система поджига.

Вывод

Пеллетная печь – современный и экологически чистый источник тепла в помещении. Работа ретортной горелки или любой другой долговечна, что не потребует затрат на ее ремонт. Котел можно сделать своими руками, что сэкономит финансовые средства.
