Банная печь Кузнецова представляет собой кирпичную конструкцию, выполненную в виде одноколпаковой или двухколпаковой печки. Колпак представляет собой воздушную камеру, через которую проходит нагретый воздух, отдавая свою тепловую энергию кирпичной кладке.
В дымоход печные газы попадают уже практически остывшими и отдавшими все полезное тепло стенкам печки. Дрова закладываются в топочную камеру, снизу которой расположена колосниковая решетка.
Ниже нее находится зольник с дверцей. В зависимости от конкретной модели печки, она может быть оснащена чугунной плитой, хлебопекарным подом, либо открытым камином.
Характеристики
Правильно сложенная банная печь системы Кузнецова обладает следующими свойствами:
- Она способна долгое время поддерживать нужную влажность и температуру в помещениях бани.
- Печь Кузнецова может нагревать свыше 140 литров воды и не допускать ее закипания.
- Создавать достаточное количество пара для 6 – 8 человек.
- Просушивать банные помещения после окончания процесса мытья.
- Печка системы Кузнецова, благодаря минимальному содержанию в ее конструкции металлических деталей, прослужит своему хозяину долгие годы.
- Высоким КПД, по сравнению с другими печками. Это обеспечивается за счет удержания нагретого воздуха в колпаках, в дымоход поступает уже остывший и отдавший свое тепло кирпичной кладке дым.
- Расход дров будет минимизирован, за счет оптимальной системы передачи тепла.

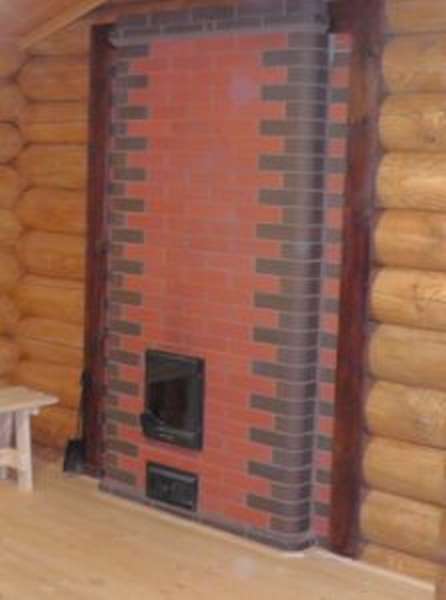

Фото банной печи Кузнецова:
Виды конструкций
И.В. Кузнецовым спроектировано более 17 банных печей, не считая их разновидностей и модификаций. Они отличаются друг от друга своими габаритами, расположением каменки, топочной камеры, наличием или отсутствием варочной поверхности и камина.
Ниже приведено несколько примеров подобных конструкций:
БИК 1-3
БИК 4-5
БИК 6-8
БИК 9
БИК 10
БИК 11-12
Инструкция по изготовлению своими руками
Банную печь Кузнецова можно сложить как самостоятельно, так и прибегнув к помощи профессиональных печников. Стоимость их услуг может быть разной, все зависит от конкретного мастера.
Если озвучивать примерный порядок цен, то такая работа обойдется владельцу бани от 50000 рублей и выше, не считая материалов. Поэтому если бюджета нет, то можно сделать все самостоятельно.
Процесс сборки и монтажа элементов подобной печки весьма непрост. Кирпичная печь Кузнецова для бани своими руками может быть изготовлена и прослужить долгие годы, только при условии четкого выполнения всех рекомендаций по ее строительству.
Какие материалы нужны?
Для выполнения работ по самостоятельному сооружению подобной печки понадобятся следующие расходные строительные материалы:
- Огнеупорный кирпич.
- Песок мелкой фракции.
- Шамотная глина (песок и глину можно заменить готовой магазинной смесью).
- Обычный кирпич, обладающий плотностью М150 и выше.
- Цемент.
- Рубероид (для гидроизоляции фундамента).
- Листы нержавеющей стали.
- Мелкофрацкионный щебень для основания фундамента.
- Доски для опалубки фундамента.
- Проволока металлическая (для армирования кладки).
- Железные элементы печки (дверцы, колосники, решетки, облицовка каменки, декоративные детали, шиберы).
- Банные камни.
Необходимые инструменты
Из инструментов и приспособлений потребуются:
- Резервуары для цементно-песчаной и глинисто-песчаной смесей, а также лопата для их размешивания. Можно воспользоваться бетономешалками.
- Специальный печной молоток в виде кирки.
- Киянка.
- Углошлифовальная машина, пильные диски по камню и по металлу для нее.
- Пассатижи, ножницы для резки металла. С их помощью будет изготавливаться арматура из проволоки.
- Мастерок.
- Прямоугольная кельма, правило.
- Разметочный инструмент.
- Измерительные приспособления (рулетка, уровень, веревка, отвесы).
- Ветошь для протирки рук и удаления остатков раствора.
- Средства индивидуальной защиты (очки, респиратор, перчатки).
Подготовка фундамента
Сначала сооружается фундамент под печь:
- Для этого выкапывается котлован глубиной 0.5 метра и габаритами на 10 сантиметров больше, чем размеры будущей печи.
- Под основание фундамента насыпается 15 сантиметров песка и мелкого щебня и утрамбовывается.
- Сверху ставится деревянная опалубка, которая должна выступать над полом бани на 15-20 сантиметров. Далее происходит процесс заливки цементного раствора в опалубку и его застывание.
- После полного высыхания раствора, поверхность фундамента накрывают слоем гидроизоляции и отражающим тепло металлическим листом.
- Стены, которые примыкают к печи, также обшиваются термоизоляционными материалами.
- На пол перед будущей топкой крепится металлический лист, для защиты от выпадающих из нее углей.
Чертеж
Чертеж банной печи Кузнецова можно видеть на данном изображении:
Кладка и порядовка
Общая порядовка печи Кузнецова для бани представлена на схеме ниже:
Советы:
- В начале процесса подготовки раствора, следует замочить глину на 2 дня. После этого можно приступать к замесу и кладке рядов. Каждый ряд следует класть на подсохший предыдущий. После осуществления кладки каждого ряда, с помощью системы отвесов и строительного уровня, в обязательном порядке проверяется точность выполнения работ.
- Во время кладки топочной камеры из шамотного кирпича допускается использовать только смесь глины и песка. Смешивание растворов разных типов категорически не допускается, это приведет к растрескиванию высохшей кладки при ее нагревании.
- Первый кирпичный ряд укладывается монолитным способом. Со второго слоя уже выкладываются камера и пространство первого колпака. По мере надобности монтируются петли под дверцы. Через каждые три ряда слои армируются с помощью отрезков проволоки, которую монтируют в растворные швы.
- Топочная камера сооружается из огнеупорного кирпича. Между ним и обычным кирпичом должен быть воздушный зазор в несколько сантиметров. Кирпичи разных типов не должны соприкасаться друг с другом, иначе это приведет к их растрескиванию.
- После выкладки первого колпака, начинается сооружение второго. По его завершении, выкладывается основание дымохода и сам дымоход.
- После выполнения всех монтажных операций, печь подлежит просушке. Начальные две недели печка сохнет естественным способом, при циркуляции воздуха через открытые окна и двери бани. Все дверцы печи и заслонки также должны быть открытыми. Камни в парную емкость следует помещать только после завершения процесса естественной сушки конструкции печи.
- В начале третьей недели уже можно проводить пробное протапливание, используя небольшой объем древесины. С каждым последующим розжигом печи, количество дров нужно постепенно увеличивать. Полноценно растопить печку следует не ранее, чем через месяц.
Вывод
Печь Кузнецова, работающая на дровах, является одним из самых популярных вариантов обустройства классической русской бани. Она обладает рядом неоспоримых преимуществ перед электрическими и газовыми печками с металлическим корпусом. Единственный ее минус – кропотливый и длительный процесс монтажа подобного устройства.
