Как сделать печь для прокалки электродов своими руками?

Прокалочная печь для электродов представляет собой электрический нагревательный прибор. Они бывают как заводского производства, так и изготовленные своими руками.

Питание таких устройств осуществляется от обычной электросети переменного тока в 220 вольт, либо от трехфазной сети в 380 вольт. Альтернативными бытовыми способами сушки электродов в небольших количествах для сварочных работ являются использование духового шкафа и мощного строительного фена.

Сам процесс электросварки осуществляется с применением специальных электродов. Это расходный материал, который имеет свойство впитывать влагу из воздуха и отсыревать, после он теряет свои рабочие свойства. Именно по этой причине сварочные электроды нуждаются в подсушке, а также прокалке.

Особенности конструкции

По своим характеристикам и устройству различают несколько типов печей для электродной сушки и их прокаливания:

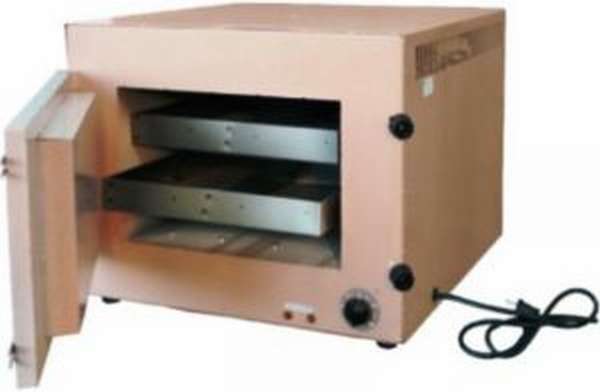

  1. Электрические печи стационарные (обычные). Стационарная электродная печка представляет собой электротехническую установку, состоящую из нагревательного элемента, корпуса, рабочей камеры с решетками, дверцы и изолирующего термостойкого материала.Как сделать печь для прокалки электродов своими руками?
  2. Электрические печи стационарные (программируемые). Программируемая печь снабжена еще блоком электроники для поддержания нужного температурного режима в течение всего времени обработки электродов.Как сделать печь для прокалки электродов своими руками?
  3. Электрические переносные печи-пеналы. Электрические переносные печи-пеналы используются при строительных работах. Они работают от электрической сети, снабжены специальной ручкой для переноски и компактны. Такое устройство легко можно подключить к переносному удлинителю непосредственно на месте проведения сварочных строительно-монтажных работ и провести сушку или прокаливание электродов перед процессом сварки.Как сделать печь для прокалки электродов своими руками?
  4. Пеналы переносные термосного типа. Термосные пеналы не имеют подключения к электрической сети. Они способны автономно удерживать высокую температуру у предварительно нагретых электродов в течение нескольких часов. Такие «термосы» обладают малым весом и габаритами, их удобно транспортировать и переносить вручную.Как сделать печь для прокалки электродов своими руками?
  5. Самодельные электропечи. О них будет речь чуть ниже.
Читайте также:  Особенности электрических печей для выпечки хлебобулочных изделий

Как работает такая печь?

Как сделать печь для прокалки электродов своими руками?При подаче электрической энергии на термоэлектрический элемент, происходит его нагревание. Тепло передается на внутреннюю камеру печки, в которой происходит обработка электродов, они равномерным слоем раскладываются на специальных решетках.

В программируемых моделях печей есть таймер, который автоматически выключает нагревательную установку через заданный временной промежуток.

Также, такие модели позволяют плавно набирать и снижать температуру, без резких скачков, что может привести к разрушению обмазочного слоя на электроде.

Время и температура, необходимая для прокалки, обычно указываются производителем на упаковке с электродами. Обычно она занимает около 2-х часов. После хранения электродов на складе в течение более 3-х месяцев они подлежат обязательной прокалке. То же самое нужно производить и при открытом хранении их на рабочем месте более пяти календарных суток.

Как сделать своими руками?

Простейшую печь для прокалки электродов своими руками изготовить довольно просто. Ниже приведен порядок сборки стационарной электродной печки.

Расходные материалы

Для изготовления подобной печки понадобятся:

  • Металлический профиль для каркаса.
  • Стекломагниевый лист.
  • Оцинкованная листовая сталь.
  • Зеркальная нержавеющая сталь.
  • Термостойкий герметик.
  • Минеральная вата для термоизоляции корпуса печи.
  • Стальной пруток для изготовления решеток.
  • Металлические уголки для направляющих решеток.
  • Силиконовый уплотнитель для дверцы установки.
  • Термонагревательный элемент, термодатчик.
  • Крепежные детали (саморезы или болты).
  • Болгарка (углошлифовальная машина).
  • Дрель или шуруповерт.
  • Сварочный аппарат.
  • Разметочный и измерительный инструмент.

Размеры и чертеж

Как сделать печь для прокалки электродов своими руками?

Пошаговая инструкция по изготовлению

  1. Из трубы или проф. уголка делаем каркас. Для этого пригодится сварочный аппарат.
  2. Производится обшивка каркаса оцинкованной сталью (по всему периметру), внутри конструкции – стекломагниевым листом.
  3. Все стыки обрабатываются термостойким герметиком.
  4. Заполняем внутреннее пространство минеральной ватой для термоизоляции рабочей камеры.
  5. Далее, стекломагниевый лист покрываем зеркальной нержавеющей сталью.
  6. Вырезается дверца, она также герметизируется и по ее периметру приклеивается уплотнитель из силикона. К дверце прикручиваются с помощью саморезов петли и ручка.
  7. Внутри рабочей камеры с помощью саморезов устанавливаются направляющие решеток. Сами решетки свариваются из стального прутка.
  8. Устанавливаем ТЭН или нихромовую спираль внутрь печи и температурного датчика на внешнюю панель агрегата.
  9. Прикручиваем к корпусу печи дверцы (на саморезы).
  10. На этом шаге осуществляем проверку и пробный  запуск конструкции.Как сделать печь для прокалки электродов своими руками?

Также, подобные печки можно также изготовить, используя в качестве материала внешнего корпуса отрезок металлической трубы большого диаметра или старый газовый баллон.

Как сделать печь для прокалки электродов своими руками?

Готовые модели

  • Электрическая печь для прокалки электродов ЭПСЭ 40 400. Изготавливается в России, заводом теплового оборудования ЗАО «Новэл». Обладает системой автоматики, которая может поддерживать температуру 100 – 400 градусов Цельсия. Максимальное количество загружаемых электродов – 40 килограмм. Питание осуществляется от сети 220 вольт. Ее стоимость составляет 10000 рублей.Как сделать печь для прокалки электродов своими руками?
  • Печь для электродной сушки Российский ПСПЭ 20-400 051-9015-1. Представляет собой переносную печку пенального типа. Ее мощность – 1.4 кВт, максимальная рабочая температура – 400 градусов Цельсия. Электропитание осуществляется от сети 220 вольт. Цена такой модели – 6600 рублей.Как сделать печь для прокалки электродов своими руками?
  • Термопенал ПЭ-6/150 Российский 051-9047. Этот переносной резервуар для хранения и подогрева электродов работает от сварочного трансформатора напряжением 36 – 50 вольт. Его цена – 2430 рублей.Как сделать печь для прокалки электродов своими руками?
  • Электропечь БАМЗ ЭПСЭ-10/400 7370007. Это переносное устройство пенального типа мощностью 1 кВт. Максимальная рабочая температура – 400 градусов Цельсия, работает от обычной  электрической сети 220 вольт. Стоимость – 4450 рублей.Как сделать печь для прокалки электродов своими руками?
  • Электрическая печь с электронным дисплеем БАМЗ ПСПЭ-160/400. Мощная промышленная установка на 8.4 кВт. Работает от напряжения 380 вольт. Рабочий диапазон температур составляет от 100 до 400 градусов Цельсия. Она способна обрабатывать до 160 килограмм электродного сырья. Стоимость такой модели – 75400 рублей.Как сделать печь для прокалки электродов своими руками?

Как пользоваться такой печкой?

Следует различать процесс сушки и прокаливания:

  1. Сушка нужна для удаления лишней влаги, поступающей в электроды из окружающего воздуха. Она допускает использование невысоких температурных режимов, ее цель просто удалить влагу из обмазки. По окончании процесса просушки, процент влажности внутри обмазки электрода должен составлять не более 0.7%.
  2. Прокалка – это процесс полного удаления влаги при температурах до 200 – 250 градусов Цельсия. Прокаливать электроды допускается не более трех раз, затем обмазка на них начинает крошиться и рассыпается. Подобные расходные материалы отбраковываются и подлежат утилизации, проводить сварочные работы с ними нельзя.

При работе с электродной сушильной печью надо соблюдать основные правила техники безопасности:

  • Корпус устройства должен быть заземлен или занулен.
  • Перед началом работы следует убедиться, что заземляющий провод надежно присоединен к электропечке.
  • Во время процесса сушки или прокалки электродов запрещается прикасаться к работающей установке руками.
  • Следует помнить, что устанавливать подобное термическое электрооборудование нужно не ближе, чем в 10 сантиметрах от стены.

Обязательно храните электроды в специальным контейнерах:

Как сделать печь для прокалки электродов своими руками?

Вывод

Печь для прокалки электродов – это приспособление, необходимое любому сварщику. Его можно изготовить как самостоятельно, так и приобрести готовую модель. Ввиду низкой стоимости заводских печек подобного типа, самостоятельное изготовление имеет малую актуальность и востребованность таких кустарных установок.
