Как сделать печь для казана из газового баллона

На садовом участке хочется иметь переносную печь, чтобы иметь возможность готовить в тени и на свежем воздухе вкусные блюда, а по прошествии летнего сезона иметь возможность забрать её в город для большей сохранности.

У каждого человека свои пристрастия в пищи: есть те кто любит только шашлык, но большинство людей не прочь полакомиться блюдами азиатской кухни, такими например как плов, да и от русской рассыпчатой каши с мёдом и фруктами вряд ли кто откажется. А вкуснее всего эти блюда получаются в казане. Его можно изготовить своими руками из газового баллона.

Особенности конструкции

Чтобы готовить в казане не достаточно подставки на костре или примитивной треноги, нужна хорошая печь. Идеальный вариант — это добротный прибор из кирпича, но для отдыха на природе многие хотят иметь более мобильный и компактный аппарат из металла.

Однако любая металлическая конструкция печи имеет слабые зоны сварные швы. Именно в этих местах в обычных условиях быстро разрушается металл, а при нагреве до высоких температур этот процесс ускоряется многократно. Решить проблему можно с помощью старого газового баллона на 50 литров. У него минимальное количество швов, утолщённые стенки и днище.

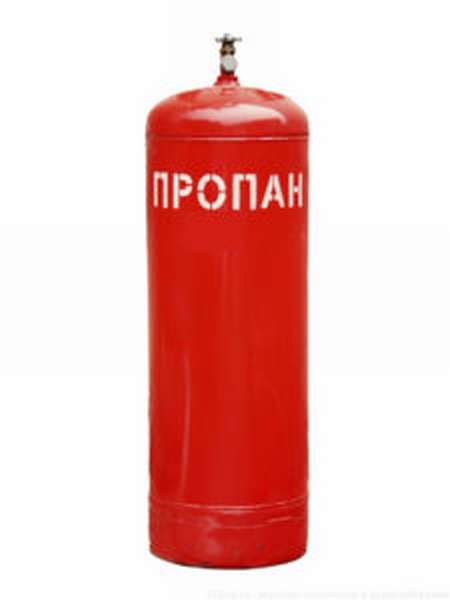

Баллон 50 литров, диаметр = 30 см

Баллон для изготовления печи под казан удобен ещё и тем, что имеет подходящие размеры сечения горловины, соответствующий стандартным габаритам данной посудины и является практически готовой ёмкостью для топки с идеальной сферической формой. Остаётся только подготовить проёмы под дверцы, установить печную фурнитуру и дымоотводную трубу и печка для казана из газового баллона будет готова к использованию.

Получится не только мобильная, но и достаточно безопасная печь. Она быстро нагревается сама и так же быстро нагревает посуду. Для полноценного разогрева казан нужно подобрать такого размера, чтобы он мог погружаться в ёмкость на 2/3, а ещё лучше по верхнюю окантовку.

Расходные материалы

Кроме самого баллона  для сооружения печи нужно закупить следующие материалы чугунное литьё:

Инструменты

Для изготовления печи для казана из газового баллона своими руками потребуется заранее подготовить комплект инструментов и защитных средств, а именно:

• рулетку и маркер,
• зубило, молоток и плоскогубцы,
• электродрель и свёрла к ней,
• сварочный аппарат с электродами,
• болгарку с набором кругов для резки и шлифовки металла,
• жёсткую щётку со стальной проволочной щетиной.

Искры и окалины, отлетающие в разные стороны при резке и сварке металлических деталей печи, могут повредить кожу и сетчатку глаз, поэтому во время работы нужно использовать защитные средства:

• сварочную маску,
• специальные очки,
• костюм из плотной ткани,
• закрытую обувь,
• перчатки.

Инструкция по изготовлению

Схема печи под казан из газового баллона:

Схема печи под казан с размерами (*в метрах)

При изготовлении такого типа печки нужно соблюдать следующую последовательность действий:

• Устранить остаточный объём газа. Изначально баллон был заполнен горючей и взрывоопасной смесью, поэтому перед проведением сварочных работ необходимо удалить из него все остатки этого вещества. Чтобы не допустить аварийной ситуации сначала нужно открыть вентиль, и держать баллон в таком состояние в течение нескольких дней.



  Удалите остаточный газ
• Нанести разметку. Вначале нужно отмерить высоту будущего изделия 45 см и провести на этом уровне горизонтальную линию в верхней части баллона. На расстоянии 10 см от этой линии следует наметить размеры отверстия под дымоотводную трубу, ближе ко дну габариты поддувала, а чуть выше его топочного проёма. У него может быть прямоугольная или полукруглая форма, на функциональность камеры этот фактор не повлияет.



  Разметка. С задней стороны, вверху размечаем отверстие под дымоход
• Подогнать высоту печи. Верхнюю часть ёмкости срезать по размеченной линии. При необходимости, нужно сделать насечки глубиной в 5 см по всей длине окружности с шагом 7 — 10 см и отогнуть «лепестки» края, для того чтобы во время готовки можно было установить казан на оптимальное расстояние от очага. На этом этапе идёт примерка казана. Он должен быть заглублён в печь не менее, чем на 2/3 своей высоты.



  Срезаем верхнюю часть
• Прорезать проёмы для дымоотвода, топочного отсека и поддувальной камеры. Для создания отверстий можно воспользоваться болгаркой. Отделённые куски металла лучше не выбрасывать, а использовать для изготовления дверок.



  Вырезаем отверстие для топки, поддувала, дымохода

• Промыть внутреннюю поверхность ёмкости. Чтобы избавиться от неприятного запаха внутренние поверхности стенок баллона нужно промыть несколько раз водным раствором хлорки. Завершают мытьё ёмкости для полного удаления химических соединений содовым раствором. После высыхания баллон можно уже дальше переделывать в печь.
• Изготовить и прикрепить дымоотводную трубу. С помощью сварочного аппарата сварить дымоход из двух отрезков труб, срезав их края под таким градусом, чтобы при соединении они образовывали между собой прямой или тупой угол. Затем перевернуть баллон приварить к вырезанному ранее отверстию,



  Отверстие под дымоход и труба
• Установить печную фурнитуру. Если используется отрезанные части металла, то можно просверлить по два или три отверстия в стенке корпуса печи по краю проёмов, и продеть в них куски проволоки. Они будут играть роль петель. Соответствующие отверстия нужны и в самодельных дверцах, а также ручки для удобства открывания. Готовое печное литьё продаётся уже в комплекте с рамками. Чтобы его установить в газовый баллон нужно предварительно сварить из металлического уголка аналогичные по размерам рамы и прикрепить их к стенкам корпуса. Чугунные дверцы соединяются с ними при помощи болтов. Для уплотнения между рамами нужно проложить асбоцементный шнур. Внутри топочного отдела устанавливают направляющие из уголка, на которые в последствие укладывается колосниковая решётка. Золу будет гораздо удобнее удалять, если сварить простую конструкцию из листовой стали или использовать половину разрезанного вдоль куска металлической трубы. Её можно вставлять во время топки в поддувальный проём печи и при заполнении продуктами горения вынимать.



  Приделываем дверцы, колосниковую решетку и др.

• Монтаж ножек и ручек. Печь для казана из газового баллона удобнее будет переносить, если прикрепить по его бокам ручки из стальной трубки малого диаметра. Их габариты должны соответствовать ширине ладони взрослого человека. Ножки можно сделать из уголка или профилированной трубы. Печь из газового баллона должна быть устойчивой, поэтому ножки необходимо расположить на равном расстоянии друг от друга.
• Просверлить вентиляционные проёмы. Дрелью или болгаркой по бокам ёмкости нужно сделать несколько сквозных отверстий диаметром 10 мм, которые будут способствовать поступлению необходимого количества кислорода. Они не должны располагаться слишком высоко к верхнему краю печи, иначе через них будет выходить дым, который будет раздражать глаза и мешать процессу готовки.
• Зачистить все заусеницы и устранить иные возможные дефекты конструкции.

Готовая печка под казан из газового баллона

Проём в баллоне не такой упругий как венчик в печи из тонкостенного стального листа, и казан может в процессе готовки заклинить, особенно в случае его мелкой посадки или наличия сильно закопчённых стенок. Во избежание этого, печь желательно укомплектовать вогнутой крестовиной с длинными ручками из стального прута.

Как правильно пользоваться?

Перед тем, как приступить к готовке нужно сначала снять казан с печи и прокалить внутреннюю часть прибора, использую небольшую порцию дров. Таким образом можно ликвидировать остатки запахов, и проверить герметичность установки дверок и дымоотвода.

При дальнейшей эксплуатации соблюдать следующие правила:

• при горении топлива полностью нагревается поверхность ёмкости и её ножки, поэтому для обеспечения пожаробезопасности конструкцию нужно установить на толстый лист металла,
• регулярно очищать печь от зольных остатков,
• использовать для топки только твёрдое топливо. Заливать жидкие нефтепродукты в такую модель печи категорически запрещается,
• ограничить возможность доступа детей и животных к разогретому прибору,
• не размещать печь вблизи легко воспламеняющихся предметов,
• не разжигать печь горючими жидкостями,
• такая печь не приспособлена для сжигания бытовых и строительных отходов,
• желательно использовать только сухие дрова, так как при горении сырой древесины будет образовываться капли конденсата и оседать на рабочих элементах устройства,
• оснастить дымоход печи искроулавливателем в виде консервной банки с проделанными шилом дырочками в большом количестве.

Приготовление еды

Вывод

Печь под казан из баллона пригодится на каждом дачном участке. Она может использоваться не только для приготовления вкусных блюд, а и для обогрева дома. Соорудить такого типа прибор своими руками может каждый — стоит только немного постараться и пофантазировать. К тому же это совсем не затратное дело, в большинстве случаев можно использовать подручные материалы, даже те, которые уже давно списаны со счетов.
