Муфельная печь представляет собой нагревательный прибор, предназначенный для выполнения работ при очень высоких температурах. Агрегат используют ювелиры и керамисты для плавки в нем металлов, проведения работ со стеклом или обжига глиняных изделий. Цена готового устройства очень высока, потому многие считают, что муфельная печь для обжига керамики и глины своими руками весьма выгодное изделие, особенно для маленьких мастерских.
Особенности конструкции

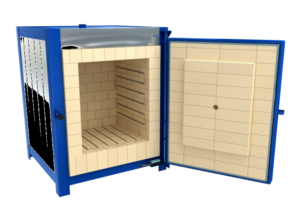

Муфельная электропечь для обжига керамики состоит из камеры нагрева и теплоизоляционного корпуса, сохраняющего жар и защищающего от него окружающую среду и работников. Внутри печи температура может достигать 1000°С и выше.
Самый лучший теплоизоляционный эффект получается с использованием огнеупорного кирпича, который дополнительно утепляют современными материалами. Для достижения и сохранения заданной температуры дверца печи должна герметично закрываться.
В зависимости от конструкционных особенностей существует несколько разновидностей муфельных печей. Но самостоятельно изготовить можно только воздушный агрегат с электрическим нагревом. Такой агрегат допускается сооружать любой формы, горизонтальный или вертикальный из имеющихся материалов.
Материалы и элементы
Для самостоятельного изготовления муфельной печи потребуются следующие материалы:
- стальной лист толщиной 2,5 мм или корпус от газовой плиты, стиральной машины или небольшого холодильника,
- металлические уголки или труба,
- шамот – огнеупорный кирпич,
- связующий раствор с огнеупорными свойствами,
- силикон или термостойкие прокладки,
- терморегулятор и автомат-стабилизатор (25 А)
- нихромовая проволока с сечением 1-2 мм, из которой делают спираль,
- базальтовая вата,
- петли, розетка, электрические провода.
Инструменты
Чтобы собрать из подготовленных материалов полноценный прибор понадобятся некоторые инструменты:
- болгарка и несколько дисков для нее,
- слесарные инструменты,
- сварка электро-дуговая и электроды.
Кроме инструментов и материалов понадобятся знания термодинамики, навыки сварочных работ и кладки кирпича. Если опыта в проведении таких работ нет, лучше обратиться за помощью к специалисту.
Схема и чертеж
Конструирование нагревательного прибора самостоятельно довольно трудоемкий процесс, но сделать правильно функционирующий агрегат вполне возможно. Принципиальная схема промышленной муфельной печи представлена на рисунке 2.
Особенностью муфельной печи является расположение нагревательных элементов внутри камеры (муфеля).
Перед началом работы желательно набросать чертеж устройства, чтобы понимать укладку слоев и схемы соединения нагревательных элементов. Чертеж устройства может выглядеть так:
Главное, чтобы человеку было понятно строение будущего прибора до мелочей. Далее подбирают необходимые материалы, комплектующие и инструменты.
Пошаговая инструкция по изготовлению
- Лучше всего для корпуса подойдут металлические коробки бытовых приборов (например, старой стиральной машины), если таковых не оказалось, придется сделать корпус из оцинкованной стали.
- На дно корпуса приваривают уголки для укрепления основания. Вместо них можно использовать металлические трубы 1,5 см в диаметре. К углам основания приваривают ножки из тех же материалов. Так же укрепляют верхнюю часть корпуса, дверь и стенку, на которую эта дверь будет крепиться.
- Дно и внутренние стенки конструкции обкладывают слоем базальтовой ваты в 1 см и закрепляют его с помощью металлических уголков. Закрывают слой металлическими листами.
- Укладывают на дно будущего агрегата легкие огнеупорные кирпичи марки «ШЛ» или волокнистые шамотными плитами, которые нарезают по размеру. Для связывания кирпичей используют мертель, шамотную глину или кладочную смесь. Для качественной фиксации кирпичей на металлической поверхности в смесь добавляют 30% цемента.
- Кладку кирпичей осуществляют максимально близко друг к другу, на расстоянии не более 0,5 см. Огнеупорную смесь растворяют в воде, перед установкой каждый кирпич увлажняют. Вначале закладывают дно корпуса. Затем поднимают стены и заканчивают верхнюю часть, укладывая кирпичи с небольшим уклоном вверх. Дверку тоже выкладывают кирпичом таким образом, чтобы заложенный слой входил в отверстие в корпусе.
- Приваривают петли к корпусу и подгоняют дверь так, чтобы зазор между кирпичной кладкой двери и стен был минимальным. Чтобы достичь герметичности при закрывании двери, слой кирпича необходимо уплотнить. Лучше всего для этого подойдет термостабильный уплотнитель или обычный силикон.
- После того, как кладка высохнет, в кирпичах делают канавки для укладывания в них нихромовой спирали с диаметром витка от 0,5 до 0,7 см. Канавки делают такой же глубины. Спирали фиксируют любым удобным способом: с помощью укрепления проволокой или МКР-трубки, сделав углубление в кирпиче под углом. Витки спирали не должны соединяться друг с другом.
- Прокладывают 2 контура для возможности регулировки температуры. Концы спиралей выводят на верхнюю часть корпуса через сквозные отверстия в верхних кирпичах и фиксируют их на керамической пластине болтами.
- На переднюю сторону печи устанавливают переключатель с тремя контактами с одной стороны и двумя с другой. Провода питания (ноль и фазу) подключают к стороне с двумя контактами. Оставшиеся 3 контакта соединяют проводом с керамической пластиной. Такое подключение необходимо для регулировки включения спиралей поочередно или вместе.
- Для безопасного использования печи устанавливают усиленную розетку с заземлением. Можно подвести питание к прибору из щитка через отдельный автоматический выключатель.
- Готовый аппарат просушивают на солнце или возле радиатора в течение 1-2-х месяцев. Завершают работу над печью прогрев ее несколько часов при минимальной температуре до тех пор, пока не перестанет клубиться дым. Мини-муфельная печь своими руками готова к использованию.
Эксплуатация
Правила безопасности
Прежде чем начать применение муфельной печи, нужно удостовериться в исправности ее элементов. Это правило безопасности следует выполнять каждый, когда планируется обжиг.
Печь должна иметь заземление. Прибор устанавливают вдали от легковоспламеняющихся предметов на плиту из асбестоцемента. При обжиге все манипуляции выполняют в плотных рукавицах, используя металлические щипцы с длинными ручками.
С прибором, имеющим открытые спирали следует обращаться очень осторожно. Ни в коем случае нельзя прикасаться к спиралям работающей или остывающей печи.
Правила обжига глины
До начала работ керамист должен знать, как обжигать глину в муфельной печи, подходит ли изготовленная печь для обжига керамики, эмали и других веществ.
Прежде чем приступить к обжигу, необходимо провести пробную процедуру. Если просушенный кусок глины размером с кулак при обжиге растрескался, значит надо увеличить температуру внутри камеры. Если его не разорвало, значит, режим подобран правильно.
Обжиг глины производят при увеличении температуры. Вначале просушенные глиняные изделия выдерживают при 200°С. Затем постепенно увеличивают жар в течение 6-7 часов до температуры 900-1000°С. После этого печь отключают, а изделия оставляют остыть в приборе.
Обжиг керамики (фарфора и фаянса) требует более высоких температур. Самодельные конструкции не всегда могут выдержать жар в 1200-1400°С. Вместо изготовления такого прибора лучше найти заводскую муфельную печь, бывшую в употреблении.
А муфельная печь для эмали ничем не отличается от прибора для обжига глины. Эмали запекают при температуре 600-800°С в печах с открытой спиралью. Каждый предмет помещают на подставку из никеля и его сплавов или других подходящих материалов.
При отсутствии термометра температуру можно определить по цвету каления:
- 500-600°С – слабое красное свечение,
- 600-700°С – темно-красный цвет,
- 800-900°С – светло-красный оттенок,
- 900-1000°С – оранжевое свечение.
Вывод
Для удешевления процесса обжига глиняных изделий муфельную печь можно собрать самостоятельно. Грамотно сконструированный прибор по функциональности мало чем будет отличаться от промышленного оборудования.
