Как сделать буржуйку из кирпича своими руками

Отопить гараж и приготовить обед на дачном участке поможет «буржуйка». Название печке дали еще в конце 20-го века. Она потребляет много топлива, а тепла дает мало. Отсюда и такое название. С тех пор конструкцию постоянно пытаются усовершенствовать. Печь буржуйка из кирпича стала одним из таких новшеств. Такая конструкция более эффективна. Кирпич позволяет на длительное время сохранить тепло.

Какой кирпич выбрать для кладки?

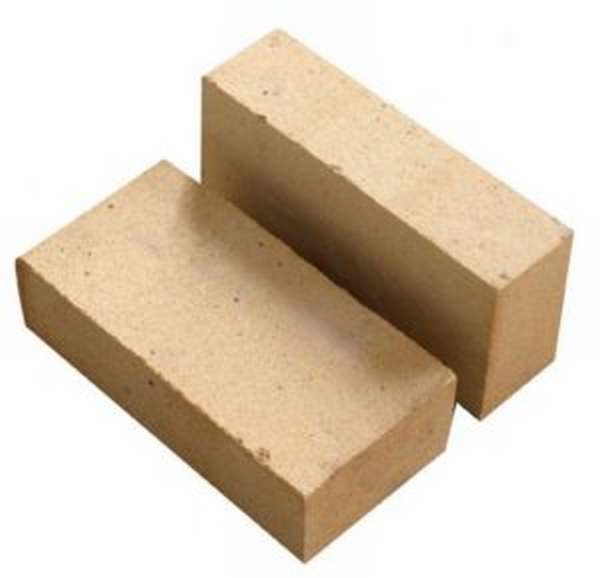

Для каждого участка печи используют свой кирпич. Самая большая температура в топке. Материал должен выдерживать такую нагрузку. Здесь подойдет только шамотный кирпич.

Все дымоотводные каналы и область топки также подвергаются испытанию температурой, правда, не такой высокой. Тут будем использовать огнеупорный керамический кирпич. Он дешевле шамотного и способен выдержать нагрузку.

В качестве основания будем использовать морозостойкий кирпич, который выдерживает большое давление. На него будет распределяться вес всей конструкции.

Общая рекомендация   используем кирпич:

• полнотелый,
• качественный,
• с хорошей теплоотдачей и теплоемкостью.

Кирпич должен иметь разные размеры. Перед покупкой, необходимо уточнить под какой именно рассчитана порядовка. Ниже будет приведена пошаговая инструкция по кладке буржуйки из кирпича своими руками. Там можно использовать кирпич размером 250х120х65. Также, именно он учтен в порядовке на фото №2 (ниже, в разделе Кладка печи).

При желании, вы можете использовать различные декоративные виды кирпича для облицовки. Это придаст печке более эстетический вид.

В нашем случае, понадобится 60 штук огнеупорного керамического кирпича и 35 штук шамотного кирпича (с учетом возможных потерь).

Материалы и их количество

Кроме кирпича, нам дополнительно понадобятся следующие материалы:

• готовая растворная смесь для кладки печей: 470 кг (средний расход на 1 м3 кладки) * 0,26 м3 (объем кладки) = 122,2 кг,
• чугунная колосниковая решетка,
• чугунная варочная плита,
• металлический лист b=4мм — 600х1200 мм — 0,72 м2,
• электроды для сварки — 1 пачка.

Инструменты для строительства

Будем использовать подручные инструменты, которые есть у каждого мастера:

• мастерок,
• кирку,
• отвес,
• уровень,
• кельму и т. д.

Если будем работать с металлом, потребуется сварочный инвертор, болгарка, газовый резак.

Приготовление раствора

Начнем с приготовления раствора. Для кладочных работ используем специальную готовую смесь. Продается в строительных магазинах. Представляет собой порошок желто-серого цвета в мешках по 25 кг. Остается только развести водой в правильном соотношении и перемешать. Подробная инструкция всегда указана на упаковке, нужно ее пошагово выполнить. Такой раствор — оптимальный выбор. Недостаток у него только один высокая цена.

Приготовить раствор для кладки можно и самостоятельно. Для этого нам потребуется глина и песок. Для начала определим качество имеющейся в наличии глины и содержание в ней примесей. Следуем следующей инструкции:

• Скатываем глину в жгут. Толщина — 10-15 мм, длина — 150-200 см.
• Возьмем скалку диаметром 50 мм и обмотаем жгут вокруг нее.
• Жгут должен растягиваться плавно и порваться, растянувшись примерно на 15-20%.

Мнение экспертаПавел КругловПечник с 25-летним стажемЕсли жгут растягивается сильнее — глина «жирная», рвется раньше «тощая». В первом варианте, раствор под воздействием температуры сильно усядет, во втором — рассыпится.

Следующий этап — подготовить песок. Сначала просеиваем его через мелкое сито. Ячейка не должна превышать 1,5х1,5 мм. Далее следуем инструкции:

• с помощью держака и мешковины, устраиваем некое подобие сачка,
• в него насыпаем песок и начинаем промывать под струей воды,
• промываем до тех пор, пока стекающая вода не станет чистой.

Таким образом, мы избавили песок от примесей.

Аналогичным образом, поступаем с глиной. Теперь ее следует размочить. Для этого насыпаем глину в заранее подготовленную емкость. Наливаем воду так, чтобы вся поверхность глины была покрыта. Через 24 часа тщательно перемешиваем. Повторяем процесс до тех пор, пока глина по консистенции не станет похожа на зубную пасту.

Универсальной пропорции для раствора не существует. Все устанавливается методом проб и ошибок, в зависимости от характеристик используемых материалов. Главное, чтобы с раствором было удобно работать.

Для увеличения прочности, специалисты рекомендуют добавить немного цемента или соли.

Мнение экспертаПавел КругловПечник с 25-летним стажем

Приведем базовый рецепт для кладочного раствора:

Берем 2 части глины. К ней добавляем одну песка. С помощью строительного миксера смешиваем до однородной густой массы. Нам потребуется примерно 40 литров раствора.

Как правильно сложить печь буржуйку?

Самостоятельно правильно сложить кирпичную печь-буржуйку под силу даже новичку. Для этого нужно знать и соблюдать простые правила, которые greendom74.ru предоставит ниже.

Схема и чертеж

Ниже рассмотрим, как своими руками сложить печку буржуйку из кирпича. Чертеж и размеры можно посмотреть на фото №1:

Фото№1 чертеж буржуйки из кирпича своими руками

Порядовая раскладка кирпичей печи-буржуйки из показана на фото №2:

Фото №2 порядовая раскладка кирпичей (схема)

С материалами и конструкцией печи мы определились, раствор готов. Устройства фундамента такая конструкция не требует. Для комфортной и безопасной работы, отопление нужно размещать, соблюдая все нормы пожарной безопасности. Выбрав место, стелем два слоя гидроизоляции. Сверху делаем подготовку из песка, толщиной 10 мм. Приступаем к кладке:

• Сверху, без раствора, кладем кирпич (смотри фото №2, первый ряд). Строго контролируем горизонтальность с помощью уровня.
• Устанавливаем дверку для поддувала. Закрепляем ее с помощью проволоки и оборачиваем асбестовым шнуром.
• Продолжаем кладку (смотри фото №2, ряд №1).
• Дальше идет шамотный кирпич (см. фото №2). Над ним будут установлены колосники.
• Прямо над поддувалом ставим колосники.
• Следующий ряд ставим на ложок. Сзади стенку кладем без раствора (выбивные кирпичи).
• Устанавливаем дверь топки. Закрепляем ее с помощью проволоки и кирпичей.
• Поверх кладем ряд на постель по контуру четвертого.
• Следующий снова на ложок. Сзади ставим 2 кирпича.
• Сверху ряд должен перекрыть топочную дверцу и закончиться на 130 мм выше ее.
• Продолжаем кладку, немного смещая кирпичи назад. Перед этим укладываем асбестовый шнур, на который установим варочную плиту.
• Формирование дымовой трубы начнем со следующего ряда. Конструкцией предусмотрена установка насадной трубы из жести иди гофрированного алюминия. Труба не должна быть тяжелой. Иначе может сместиться центр тяжести.
• На одиннадцатом ряду ставим задвижку для регулирования потока воздуха. Не забываем уплотнить ее асбестовым шнуром и замазать глиной.
• Далее в четверик кладем дымовую трубу, которую стыкуем с металлической. Труба должна стоять строго вертикально и не откланяться в сторону. Для большей устойчивости, ее следует перекрыть тремя рядами кирпича.
• Удаляем вышибные кирпичи, которые мы ставили на 4 ряду, чистим дымоход от мусора.
• Теперь печь следует побелить. Известка пойдет любая. Специалисты рекомендуют добавить синьку и немного молока. Так побелка не будет темнеть и отлетать.
• Устанавливаем металлический лист перед топкой.
• Устанавливаем плинтус.

Пример готовой буржуйки из кирпича

Сушка

Причина появления трещин — избыточная влага в кирпичах, поэтому печь нужно тщательно просушить. Есть два этапа сушки: естественный и принудительный.

1. Естественная сушка длится не менее пяти суток. Все дверцы должны быть полностью открыты. Для повышения интенсивности процесса, поставьте перед топкой вентилятор или засуньте в нее и включите обычную электрическую лампу накаливания (только не энергосберегающую). Полностью высушить печь этим методом не удастся, поэтому переходим к следующему этапу.
2. Принудительная сушка производится за счет сжигания сухих дров. Проводят такую топку один раз в 24 часа. Топить следует только мелкими сухими поленьями. Приоткройте дверь поддувала и откройте наполовину заглушку.

Когда дрова прогорят, неплотно прикройте поддувало. А верхнюю заглушку закройте, оставив 1-2 см. Когда угли прогорят, откройте все каналы. Такую топку проводите в течении недели. В  первый день сжигают около 2 кг дров. Далее каждый день прибавляйте 1 кг.

Изготовление дверцы для топки

Этот элемент является самым сложным во всей конструкции. В следующей таблице приведены унифицированные размеры печных дверок:

Дверь для топки изготавливаем по чертежам, представленным на фото №3:

Фото №3 чертеж дверки для топки и прочистной камеры

Обшивка металлом

Кирпичную буржуйку можно дополнительно обшить металлом. Получим металлическую буржуйку со всеми плюсами, но без минусов (кроме веса). Такая конструкция предохранит печь от растрескивания и сколов. Это значительно повысит срок службы. Для этого потребуется листовой металл, толщиной 4-6 мм. Процесс не представляет особой сложности. Металлический лист размечают, нужные детали вырезают «болгаркой» или резаком. Дальше проводят облицовку и соединяют с помощью сварки и металлического уголка.

Такая конструкция не только долговечна, но более безопасна. Однако, требует дополнительных расходов и трудозатрат.

Монтаж и подключение

При монтаже печи нужно строго соблюдать правила пожарной безопасности:

• Расстояние до стен и окружающих предметов должно составлять не менее 800 мм. Стены также можно обложить керамической плиткой.
• Все части дымохода должны быть герметично соединены.
• Помещение должно быть оборудовано системой приточно-вытяжной вентиляции.

Дымоход устанавливают так:

• Первый отрезок трубы фиксируем над отверстием дымохода.
• Трубные колена наращиваем до уровня перекрытия.
• В перекрытии делаем отверстия диаметром 170 мм. Вокруг отверстия удаляем слой теплоизоляции, чтобы исключить возгарание.
• Сначала монтируем проходной стакан, затем в него вставляем трубу.
• Далее трубы соединяем с наружным дымоходом.
• На трубу наносим битум и утепляем.

При необходимости отопления большой площади, можно подключить печь к отопительному щитку. Это увеличит поток тепла и позволит дольше его сохранить.

Особенности эксплуатации

Мнение экспертаПавел КругловПечник с 25-летним стажемЭксплуатация подобной печи аналогична обычной кирпичной печке. Хотя она и не так хорошо сохраняет тепло. Поэтому, сделанную своими руками печь буржуйку из кирпича придется снова затопить уже через 4-6 часов после того,  как прогорят последние угли.

Это говорит о нерентабельности применения подобной конструкции для постоянного отопления. Однако, для отопления гаража, дачи и т. п. периодически, она вполне может применяться.

Работает такая печь только на твердом топливе. Это еще один недостаток.

Вместе с тем, конструкция проста в изготовлении и эксплуатации. Это и обуславливает ее популярность.

Вывод

Кирпичную буржуйку из кирпича вполне можно изготовить самостоятельно. Такая печь увеличивает КПД с 50-60% до 70-75%. Однако, все же не является достаточно рентабельной для полноценной замены печному отоплению. Хотя она и эффективнее, чем железная, сохраняет тепло, но для постоянного использования требует подключения отопительного щитка.

В качестве временного источника тепла, буржуйка из кирпича, сделанная своими руками в гараже или теплице, вполне себя оправдывает.

Конструкцию можно еще больше усовершенствовать, облицевав металлом. Это увеличит срок службы, защитит печь от повреждений. Предыдущая статьяГоризонтальная буржуйка из трубы своими руками Следующая статья Печь буржуйка из бочки своими руками вертикальная и горизонтальная Что еще почитать
