Среди большого количества твёрдотопливных отопительных приборов особого внимания заслуживает ракетная печь из газового баллона. Она обладает простой конструкцией, не требует для изготовления дорогих стройматериалов, но оказывается довольно эффективной в отоплении хозяйственных построек площадью до 50 кв. м. Соорудить такую печь самостоятельно может любой человек, обладающий хотя бы небольшим опытом работы со сварочным аппаратом.
Принцип работы
Несмотря на то, что реактивная печь из газового баллона устроена достаточно просто, её работа построена на передовых методах получения тепла при сжигании топлива:
- свободной циркуляции нагретого воздуха и газов. Дрова в её топке горят за счёт естественной тяги, образующейся при притоке кислорода через отверстие в нижней части конструкции (поддувало),
- дожигания выделенных в процессе горения топлива древесных газов (пиролиз). Часть топлива, преобразованная в газообразное состояние, догорает в дополнительном теплообменном устройстве и горизонтальном участке дымоотводного канала, расположенного сразу за топкой. Древесный газ в нём движется медленнее, чем в вертикальном канале, а толстый слой теплоизоляционного материала не даёт им остывать, что позволяет процессу распада и дожигания осуществляться в более полном объёме.

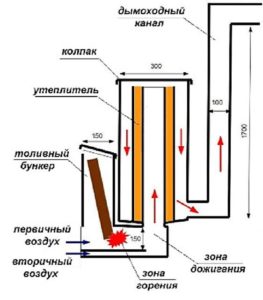

Вертикальная труба в печи ракета из баллона устанавливается над топкой, согласно чертежу, и также изолируется. Процесс пиролиза при сжигании дров значительно повышает КПД печи.
Материалы
Чтобы изготовить ракетную печь своими руками, согласно чертежу, понадобятся следующие материалы:
№ п/п | Наименование | Ед. измерения | Количество |
1 | Отрезок трубы Dn158 мм толщиной стенки 4 мм | м | 0,8 |
2 | Отрезок трубы Dn127 мм толщиной стенки 3,5 мм | м | 1,5 |
3 | Отрезок трубы с сечением квадратной формы 120х120 мм, толщина стенки 4 мм | м | 1 |
4 | Пустой газовый баллон 50 л | шт. | 2 |
5 | Сталь листовая | м² | 1 |
6 | Арматура | м | 1 |
7 | Перлит | кг | 2 |
8 | Труба диаметром 120 мм для дымохода | м | 4 |
9 | Асбестовый шнур | м | 1 |
10 | Базальтовая вата | м² | 1 |
Инструменты
Для работы при сооружении печи ракеты для гаража своими руками потребуется комплект инструментов и приспособлений, состоящий из:
- бытового аппарата для электросварочных работ с электродами диаметром 3 4 мм,
- болгарки или ножовки по металлу,
- молотка — шлакоотделителя,
- обычного молотка,
- плоскогубцев,
- зубила,
- щётки металлической,
- электрической дрели,
- измерительных инструментов: рулетки, уровня и отвеса,
- маркера или мела,
- средства индивидуальной защиты: защитная маска, диэлектрические перчатки, спецодежда из плотной ткани и закрытая обувь.
Инструкция по изготовлению
Схема и размеры
Подготовка баллона
В качестве заготовок для изготовления печи ракеты лучше использовать 50-литровые баллоны для транспортировки пропана. Их высота составляет 85 см, диаметр равен 30 см.
Ракетная печь из газового баллона такого размера сможет эффективно сжигать топливо и обогревать помещение до 50 м². Кроме того, такие ёмкости довольно часто используются в обиходе, поэтому найти изделия, выработавшие ресурс, не составит большого труда.
В газовом баллоне, даже не эксплуатирующихся длительное время, внутри остаётся небольшое количество вещества. Попытка его разрезать без предварительной подготовке может привести к трагедии. Чтобы предотвратить детонацию во время резки с обеими емкостями нужно проделать следующие манипуляции:
- открутить вентили для освобождения горловины баллонов,
- выдержать 2 — 3 дня пока улетучится остаток газообразной смеси,
- залить в них воду и оставить их в таком положении на сутки,
- слить воду и дать возможность высохнуть.
Такая подготовка позволит полностью освободить ёмкости от газа, исключив всякую возможность взрыва.
Этапы работы
Далее работы по сооружению реактивной печи из газового баллона, согласно чертежу, следует проводить в следующей последовательности:
- отрезать от профильной трубы два отрезка длиной по 30 см и один отрезок для лежака длиной 35 см,
- вырезать в лежаке два отверстия — один под топочный отдел, другой под установку вертикальной трубы,
- распилить вдоль одну заготовку из квадратной трубы и приварить одну часть к топке. Эта деталь будет способствовать поступлению воздушных масс в топочный отдел,
- сварить топку с трубой в единую конструкцию,
- изготовить и установить колосниковую решётку из арматуры. Её основу будет составлять рамка квадратной формы из арматуры размером 115х115 мм. Затем к ней привариваются прутья для решётки с шагом 8 — 10 мм. Укладываться она будет на уголки, приваренные изнутри топки,
- приварить к топочному отверстию и к зольнику петли дверцы,
- проверить качество швов на отсутствие в них дефектов, например, трещин и раковин,
- проверить работоспособность первичной камеры горения малым количеством топлива,
- отрезать кусок длиной 10 15 см от трубы предназначенной для изготовления дымохода,
- вырезать проём в нижней части оставшейся трубы и приварить подготовленной колено,
- прорезать проём для чистки дымохода чуть ниже колена,
- отрезать верхушку у одного баллона и вырезать отверстие в его дне,
- на поверхности этого баллона рулеткой и маркером разметить местоположение под дымоотвод и приварить к нему колено дымоотводной трубы диаметром 110 — 120 мм,
- одну часть трубы меньшего диаметра длиной по 0,8 м вставить в часть трубы большего диаметра,
- заварить с одной стороны зазоры между трубами по всей длине окружности,
- засыпать в пространство между трубами для теплоизоляции перлит,
- установить трубу по центру подготовленного газового баллона,
- заварить сверху зазоры между трубами по всей длине окружности,
- на этом же баллоне разметить ещё один проём и приварить к нему изготовленную топку, а вертикальную трубу к лежаку,
- отрезать у второго баллона дно,
- зачистить места срезов от заусениц,
- заварить в нём отверстие от вентиля,
- приварить к краю баллона два металлических кольца,
- состыковать баллоны между собой в паз, который образовали кольца,
- уплотнить место соединения баллонов асбестовым шнуром для максимальной герметичности,
- на пол в месте установки положить теплоизоляционный материал, а сверху лист толстого металла.
Эксплуатация
Печь такого типа, как и любой тепловой генератор с верхним горением, работает с максимальной теплоотдачей только при хорошо прогретом дымоходе. Поэтому прежде чем загрузить в топочную камеру основную порцию топлива, прибор нужно:
- хорошо прогреть дымоход. Для этих целей можно использовать любое быстро возгораемое топливо, например, бумажные комки, древесные опилки или стружку. Гореть оно должно не в топке, а в поддувале. Об уровне прогрева дымохода можно судить по затиханию звука или изменению его тональности. Далее можно приступать к закладке основного горючего в топку. Поджигать его уже не обязательно, оно должно разгореться от углей, оставшихся от прогоревшего «быстрого» топлива,
- регулировать вручную поступление в топочный отдел воздуха. Ракетная печь в гараж не способна сама настроиться под изменение условий окружающей среды и качественные характеристики горючего, поэтому её нужно регулировать вручную. После загрузки основной топливной партии поддувальную дверцу следует полностью открыть, а при появлении характерного гула в печи — прикрыть на столько, чтобы тональность звука в печи снизилась до шелеста. По мере сгорания дров дверцу нужно прикрывать сильнее, добиваясь всё того же шелестящего звука. Если этого не делать, то в топку поступит воздух в избыточном количестве и остудит промежуточную газовую смесь. В этом случае процесс пиролиза сразу прекращается, и печь начинает издавать ревущий звук
В качестве топлива для такой печки можно использовать только сухую древесину, так как появление излишнего количества влаги при горении влажных дров может спровоцировать обратную тягу и стать помехой для создания температуры, необходимой для начала процесса пиролиза.
Чтобы обеспечить безопасность пользователей при эксплуатации нужно соблюдать следующие правила:
- не использовать для растопки жидкие разновидности топлива и не добавлять их в печь в период горения,
- избегать соприкосновения открытыми участками тела контактов с поверхностями печи, так как баллоны и другие её металлические части будут очень сильно нагреваться при топке,
- запрещается размещать прибор вблизи легко воспламеняющимися поверхностями,
- проводить чистку дымохода не реже 1 раза в неделю, а лучше после каждого использования прибора.
Вывод
Печь ракета из газового баллона является эффективным прибором для обогрева подсобных помещений небольшой площади. Такой прибор можно сделать своими руками. Газовые баллоны изготовлены из высококачественного сплава стали, стойкого к воздействию высоких температур и коррозии. Поэтому такая печь сможет прослужить долго, а процесс её изготовления не займёт много времени.
