Если у Вас уже есть дом с участком, то рано или поздно встанет вопрос о строительстве бани. Это не просто место для купания, это традиционное русское место для отдыха, общения, расслабления.
Но не все могут или хотят заказать и получить готовую баньку «под ключ», многие строят баню сами. Если Вы, наш дорогой читатель, не боитесь мастерить самостоятельно, то эта статья поможет Вам своими руками изготовить несложную, но практичную печь из трубы для бани.
Что собой представляет
Баня без печи – не баня! Это не просто отопительный прибор, это душа баньки. Именно от правильно подобранной печи зависит скорость прогрева домика и каменки, микроклимат в парной и Ваше настроение.
Все мы видели – кто воочию, кто в фильмах – знаменитую «буржуйку». Печь из трубы очень похожа на нее, но вариант для бани отличается по конструкции – в таком агрегате должна быть каменка и, возможно, бак для нагрева воды. Все остальные элементы – как у других печек: корпус, поддувало, топка с колосниками, труба.
Преимущества и недостатки печи из трубы
Преимущества:
- очень доступная цена самодельной печи,
- такой агрегат несложно смастерить своими руками,
- очень легко и просто пользоваться,
- может работать на дровах, угле, брикетах, торфе, пеллетах – в общем, на всем, что горит,
- металлический корпус быстро разогревается и прогревает парилку,
- долговечность,
- компактность,
- легко передвигается и транспортируется,
- прочный корпус устойчив к высоким температурам и долго не прогорает, но в случае возникновения отверстия можно просто наварить заплатку.
Недостатки:
- металл быстро нагревается и быстро остывает, поэтому приходится часто подбрасывать топливо в топку, что служит причиной большого расхода топлива,
- неравномерный прогрев парилки, для отопления больших помещений желательно установка двух подобных печек,
- имеется возможность обжечься о металлический корпус,
- это не самый пожаробезопасный вариант отопительного агрегата – деревянную стену необходимо изолировать от стали красным кирпичом.
Сделать самому или заказать
Перед выбором – купить бюджетную заводскую модель, прибегнуть к услугам мастера или сделать печь-каменку самому – нужно трезво оценить свои навыки домашнего мастера и силу желания.
Если Вы хоть мало-мальски умеете варить и немного работали с металлом, у Вас имеется сварочный агрегат или есть возможность взять напрокат – можно смело браться за работу самому. Услуги мастера с его оборудованием обойдутся в кругленькую сумму.
Поэтому стоит взвесить все плюсы и минусы, прежде чем взяться за работу.
Примерная стоимость работ
Для грубой оценки стоимости готового изделия следует исходить из общепризнанной практики: работа при мелких строительно-ремонтных работах стоит примерно столько же, сколько стоят израсходованные материалы.
Если Вы покупали металл как металлолом, то работы потянут на большую сумму, чем материалы.
Виды и конструкции
Любая банная печь должна иметь корпус, поддувало, колосниковую решетку, топку, каменку, дымовую трубу и бак для нагрева воды.

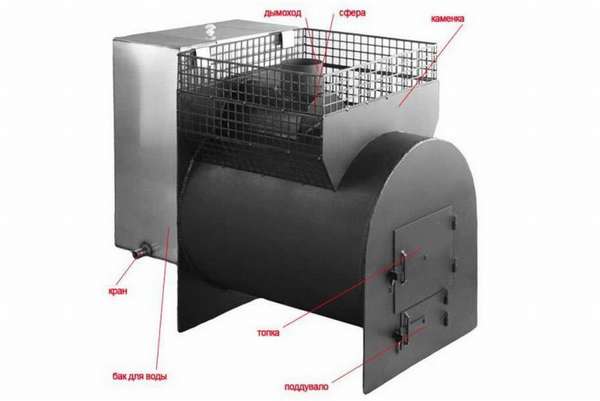

Горизонтальная
Отрезок трубы располагают горизонтально, каменка внешняя и открытая.
Бывают модели с выносной топкой – топка выходит в предбанник и не надо возиться с дровами или углем в парной. Бак для нагрева воды навесной.
Вертикальная
Трубу для корпуса располагают вертикально, форма печи напоминает «буржуйку», каменка закрытая и нагревается проходящими дымовыми газами, бак для нагрева воды располагают в верхней части корпуса.
Можно исхитриться и сконструировать модель с выносной топкой – ее можно увидеть на фото.
Чем горизонтальные печи отличаются от вертикальных моделей
Горизонтальные модели занимают больше места и немного сложнее в изготовлении, чем вертикальные. Вертикальные легче. Горизонтальные капризнее в эксплуатации: или топка переохлаждается, топливо сгорает лишь частично и плохо прогревает каменку и помещение, или выдает хороший пар, только если угадали с размерами парилки.
Сложно заранее определить площадь контакта каменки и корпуса, желательно выполнять все работы точно по чертежу (или прототипу).
В вертикальных изделиях каменка проточная и лучше прогревается, чем в горизонтальной модели, но КПД меньше – в горизонтальных топливо сгорает более полно.
Какой вид лучше
Достоинством вертикальной конструкции является надежность и простота в выполнении. Именно ее изготовление мы и рассмотрим в нашей статье.
Изготовление и установка печи из трубы своими руками
Необходимые инструменты и материалы
Для изготовления банной печки своими руками Вам понадобятся:
- сварочный аппарат и электроды,
- болгарка с отрезными дисками для резки металла,
- листовой металл толщиной 8 и 10-12 мм,
- арматуру или круг (прут) диаметром 18-20 мм,
- цилиндрические точеные навесы и щеколды для дверец,
- полосу толщиной 6-10 мм,
- дымовую трубу диаметром не менее 120-150 мм,
- молоток, шлифовальную бумагу,
- рулетку.
Чертеж и схемы
До начала работ лучше нарисовать схему с указанием всех размеров – поможет сориентироваться при выполнении резки и приварки и не бегать к компьютеру.
Удобно также иметь схему при походах в магазин – все мелочи и размеры вспомогательных материалов не упомнишь, а так все будет перед глазами.
Расчет размеров
Для небольшой парной или сауны обычно используют трубу диаметром 530 мм, с толщиной стенки от 9 до 12 мм. Если взять трубы с большей толщиной стенки, то они будут долго прогреваться. По длине понадобятся два куска: 0,9-1 м и 0,5-0,6 м. Высота изделия будет в этом случае 1,4-1,6 м.
Обустройство места для печи
Печь – достаточно тяжелое сооружение и требует отдельного фундамента. Его обычно предусматривают еще на этапе строительства бани и выполняют из армированного бетона. Размеры – не менее 10001000 мм. Верх созревшего бетона следует закрыть двумя рядами красного полнотелого кирпича (можно взять огнеупорный). В качестве кладочного раствора используют глину с песком – цементный раствор не выдерживает жара и трескается.
Фундамент следует рассчитывать таким образом, чтобы он выступал над уровнем пола не менее, чем на 250-300 мм.
Можно устлать верх фундамента стальным листом, но это не обязательно — глина и кирпич не горят, а металл будет ржаветь. Можно использовать тротуарные фигурные бетонные плитки (ФЭМ).
Стены парилки обычно выполнены или обшиты древесиной. Ее нужно защитить от жара печи – обложить кирпичной кладкой «в четверть кирпича» на глиняном растворе до потолка (кирпич кладется на ребро). По ширине кладка должна выступать за габариты корпуса не менее, чем на 350 мм с каждой стороны.
Ход работ
Подготовительная работа: если труба для корпуса не разрезана, то следует ее разрезать на две части с длинами 0,9-1 м и 0,5-0,6 м. Из длинного куска будет изготовлена топка и каменка, а из меньшего – бак для нагрева воды.
Перед тем, как сварить корпус, необходимо подумать о безопасности: одеть брезентовый костюм, темные очки, специальные рукавицы, прочные ботинки.
Ступени изготовления:
- в нижней части большого куска трубы вырезается отверстие для поддувала, размеры – 50-50 мм х 180-200 мм,
- из листа металла толщиной не менее 12 мм вырезают круг с диаметром, равным внутреннему диаметру трубы. В круге вырезается отверстие и приваривают прутья арматуры. с диаметром не менее 18-20 мм. Можно установить покупной печной колосник, в таком случае на круг приваривают четыре уголка-«ушка», не дающие колоснику свободно двигаться по диску. При вырезании этого и следующих кругов следует тщательно промерить диаметр трубы в нескольких направлениях – у труб есть такая особенность допускается овальность сечения, вырезать круг следует с учетом овальности,
- круг приваривают при помощи сварки над поддувалом,
- на поддувало изготавливается дверца из листа металла, приваривается петля и защелка, петля приваривается к корпусу,
- отверстие и дверца для топки выполняются аналогично поддувалу, размеры отверстия 300350 мм,
- над топкой приваривают или круг с отверстием и колосником, или достаточно густую решетку из арматуры диаметром 18-20 мм. Сбоку в трубе прорезают отверстие и приделывают такую же дверку, как и для топки. Размеры дверки меньше – 300200 мм. Укладывают крупные камни. Можно в отверстии за дверцей приварить пруток, чтобы камни не высыпались. Расстояние от верха корпуса до решетки – 350-400 мм, расстояние от решетки до низа дверки каменки – 100 мм,
- к верхней части корпуса приваривают по наружному обводу полосу толщиной 6-8 мм и высотой не менее 50 мм – в дальнейшем эта полоса будет придерживать бак для нагрева воды,
- нижнюю часть бака для воды заваривают наглухо кругом из стальной пластины толщиной 8-10 мм. В нем вырезается отверстие для дымохода диаметром 120-150 мм. Нижняя часть дымовой трубы наглухо вваривается в днище бака (труба при этом проходит через бак),
- верхнюю часть бака закрывают неполным кругом из стального листа с отверстием для дымовой трубы, приваривают лист к корпусу бака, приваривают трубу к листу. При этом примерно треть-четверть площади верха должна быть открыта – в это отверстие будет заливаться вода и при необходимости можно будет почистить бак, поэтому оно не должно быть слишком узким. На открытую часть бака изготавливают крышку (желательно с ручкой),
- в баке высверливают отверстие, приваривают патрубок с резьбой и прикручивают кран для слива воды,
- заливают в бак воду и проверяют, нет ли течи,
- бак устанавливают на корпус каменки так, чтобы полоса металла придерживала его точно над корпусом печи.
Видео по монтажу
Процесс изготовления печи для бани в деталях показан на нашем видео:
Частые ошибки и проблемы при установке
Самой главной ошибкой является установка без испытания. Для этого готовую каменку устанавливают на улице, загружают камни, сильно протапливают. Если есть неплотности в корпусе, будет виден дым – эти места следует подварить. Камни могут выделять газы с неприятными запахами – в таком случае камни следует заменить, особенно, если это запах сероводорода.
Основные требования к безопасности баньки – пожаробезопасность и защита от ожогов. Очень серьезной ошибкой является отсутствие негорючего основания под корпусом и отсутствие теплоизоляции стены – это прямая дорога к пожару.
Нельзя устанавливать полки близко к корпусу и тем более так, чтобы древесина соприкасалась с горячим металлом.
Советы специалистов
Изолировать стены можно не только кирпичом, но и некоторые другие материалы: асбоцементные плиты, минерит (фиброцементные плиты) и закрыть их сверху декоративными металлическими листами, нержавейкой, специальной керамической плиткой.
Можно в качестве дверок устанавливать готовые покупные дверцы. Поставив дверцу со стеклом на топку, Вы получите красивый визуальный эффект живого огня, как в камине.
Корпус из железа желательно оградить декоративной решеткой, чтобы предохранить посетителей от ожогов. Иногда за эти решетки укладывают камни и используют в качестве открытой каменки.
Заключение
Желаем Вам, наш дорогой читатель, удачно сварить и установить самодельную печь в парную. Приглашайте своих друзей не только в баню, но и на наш сайт – ведь подписавшись на рассылку, и Вы и Ваши друзья всегда будете в курсе всех новинок в сфере ремонта и строительства.
