Как изготовить масляную печку в гараж своими руками?

Большая часть нашей страны находится в климатической зоне с холодными зимами. Поэтому проблема обогрева гаражных помещений волнует многих автолюбителей. Среди множества конструкций масляная печь в гараж заслуживает особого внимания.

В печах данного вида в качестве горючего материала используется отработанное масло для двигателей внутреннего сгорания, так называемая отработка. Многие автомобилисты оценили достоинства этой печи: она компактна, топливо, используемое при её работе, дешево, отработанное масло не загрязняет окружающую среду, а приносит пользу.

Виды устройств

  • Капельного типа,
  • Пиролизного типа.

В печках капельного типа масло из отдельно установленного бака по маслопроводу подается в камеру сгорания. Она расположена над чашей, установленной в трубе. Попадая на горячую чашу, масло испаряется и сгорает.

В печках пиролизного типа сгорание топлива происходит иначе:

  1. Само масло очень трудно воспламеняется, горючих газов не образует. Поэтому работа масляной печки основывается на разложении отработки при нагревании на летучие составляющие (пиролиз).
  2. Основной частью такой печки является ёмкость для масла, изготовленная из металла. Над ней располагается камера сгорания. Она выполняется из металлической трубы, перфорированной по кругу.
  3. Перфорация нужна для обеспечения поступления воздуха в камеру сгорания. Выше еще одна металлическая ёмкость (дожигатель), в которую вваривается труба для отвода продуктов сгорания.

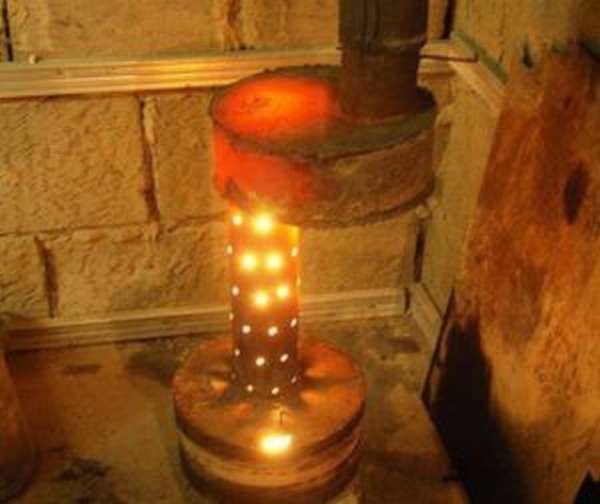

Как изготовить масляную печку в гараж своими руками?

Как работает масляная печка?

Принцип работы следующий:

  • Залитая в нижнюю емкость отработка зажигается.Чтобы облегчить розжиг, используют легковоспламеняющиеся вещества,
  • Масло начинает испаряться и гореть,
  • Выделившиеся летучие газы попадают в верхнюю камеру (дожигатель), и так сгорают полностью,
  • Образовавшиеся продукты сгорания по дымоходу выводятся из помещения гаража.

Преимущества и недостатки

Как изготовить масляную печку в гараж своими руками?Масляные печи обладают рядом преимуществ:

  • Их достаточно легко сделать самому, используя доступные инструменты, материалы. Затраты на изготовление, эксплуатацию невелики. Быстро нагреваются, прогревают помещение. Экономичны расход масла примерно 0.5 литра в час.
  • Очень быстро нагревается. Просты и надежны, легко разобрать, перевезти в другое место. Полностью автономны, им не страшны капризы природы, отсутствие электричества. Практически не дымят. Экологичны, потому что отработка масла не попадает в природу.
Читайте также:  Огнеупорная плитка для печки виды и характеристики

Есть и недостатки:

  • В качестве топлива можно использовать лишь масло, что не очень удобно. При сгорании бак для масла сильно загрязняется, его нужно периодически очищать. Поэтому этот нюанс следует учесть при изготовлении печи, делать ее нужно разборной.
  • Главный недостаток высокая пожароопасность, так как печи сильно нагреваются. Поблизости от нее не должно быть канистр с нефтепродуктами, других легкозагорающихся предметов. Изготавливая и используя ее, необходимо строго соблюдать Правила пожарной безопасности.

Как сделать масляную печку своими руками?

Инструменты, материалы

Изготавливается масляная печь для гаража своими руками довольно легко. Для того, чтобы сделать печку пиролизного типа, потребуется следующее:

  1. Аппарат для сварки любого типа,
  2. Угловая шлифовальная машинка (болгарка),
  3. Отрезной и шлифовальный круги для болгарки,
  4. Два отрезка трубы диаметром 100 миллиметров. Один длиной 35-40 сантиметров, второй 20-25 сантиметров. Толщина металла не менее 4 мм.
  5. Два отрезка трубы диаметром 350 миллиметров, длиной 10-15 сантиметров. Один отрезок металлической трубы диаметром примерно 360 мм., длиной 10 сантиметров. Толщина стенок труб 5-6 миллиметров.
  6. Лист железа толщиной 6 миллиметров, достаточный по размерам для вырезания четырех кругов диаметров 360 мм.
  7. Три четыре отрезка уголка 40-50 мм. длиной 10-15 сантиметров (для ножек печки),
  8. Электродрель,
  9. Сверло по металлу 8-9 мм.,
  10. Циркуль для нанесения разметки,
  11. Рулетка

Если нет железной трубы диаметром 350 мм., ее можно изготовить из листового железа. Потребуется лист мягкого железа (должно хорошо гнуться) длиной 1130 мм. Свернуть в круг, проварить стык. Размеры могут быть и другими, в зависимости от желательных габаритов печи.

Чертеж и схема

  • Схема масляной печки для гаража:Как изготовить масляную печку в гараж своими руками?
  • На этом фото представлен чертеж деталей печи пиролизного типа:

Как изготовить масляную печку в гараж своими руками?

Пошаговая инструкция

  1. С помощью циркуля разметить на железном листе круги указанного выше диаметра, вырезать их с помощью болгарки,Как изготовить масляную печку в гараж своими руками?
  2. Приварить получившиеся круги к отрезкам трубы 350-360 мм. Один отрезок заварить с двух сторон (получится цилиндр), у двух оставшихся заварить только одну сторону (сделать кастрюли), Примечание: вместо труб вы можете взять колесные диски.Как изготовить масляную печку в гараж своими руками? Как изготовить масляную печку в гараж своими руками?
  3. В цилиндре вырезать отверстия 10 см. в диаметре. В верхней части по центру, в нижней смещенное к одной из сторон.Как изготовить масляную печку в гараж своими руками?
  4. К одной из кастрюль (с более толстым дном) привариваем уголки получатся ножки основания печи.
  5. В другой по центру прорезаем отверстие под трубу, и еще одно 60 мм. (для доступа воздуха и заливки масло) ближе к краю.Как изготовить масляную печку в гараж своими руками?
  6. Вварить в цилиндр сверху кусок трубы дымохода, Как изготовить масляную печку в гараж своими руками?
  7. Предварительно в отрезке сотой трубы длиной 35-40 сантиметров с помощью электрической дрели по кругу просверлить отверстия 8-9 миллиметров в диаметре (48). Сверлить необходимо равномерно, лучше заранее сделать разметку, Приварить трубу к цилиндру и кастрюле,

    Как изготовить масляную печку в гараж своими руками?
  8. На основание печи (отрезок трубы в приваренными ножками) плотно одевается получившаяся сварная конструкция,
  9. У отверстия для заливки топлива и подачи воздуха установить регулировочную заслонку (можно приклепать или прикрутить с помощью болтов).Как изготовить масляную печку в гараж своими руками?
  10. Между нижней и верхней емкостями устанавливают распорки из металлического прута или трубы для того, чтобы конструкция была более жесткой.Как изготовить масляную печку в гараж своими руками?

Как пользоваться?

  • Устанавливать печь нужно, соблюдая требования пожарной безопасности. Если пол в гараже деревянный, обязательно подложить под нее лист железа. Труба устанавливается, в зависимости от потребностей, или вертикально, или под наклоном, с выводом через стену.
  • Для запуска печи нужно залить в нижний бак отработанное масло. В первый раз около литра. В дальнейшем опытным путем устанавливается расход масла. На основании полученной информации можно рассчитать необходимое количество отработки в зависимости от времени работы печки.
  • Сверху на масло наливается немножко легковоспламеняющейся жидкости (любой растворитель для краски или бензин). При помощи факела, сделанного из подручных материалов, смесь зажигается. Изготовить факел можно из куска проволоки, обмотав один конец ветошью, смоченной в горючей жидкости.
  • Во время разогрева печи, пока не начнется процесс пиролиза, отверстие, через которое заливается отработка, должно быть открыто. Не разгорится зажечь факелом снова.

    Начало пиролиза определяется по пламени оно усиливается. Также увеличивается тяга, а в заливное отверстие видно, как закипает отработка.
  • Для регулировки интенсивности пламени нужно прикрыть дроссельное отверстие. Доливать отработку можно лишь после полного выгорания залитой ранее порции.
  • Периодически необходимо очищать печку от продуктов сгорания. Для этого снимается верхняя часть конструкции и со стенок бака соскребается нагар с помощью совка из металла.

Рекомендуется: Не располагать около печи предметы, которые легко воспламеняются, температура поверхности достигает 800 градусов по Цельсию, Следите за тем, чтобы в отработке не было воды.

Если она попадет внутрь, масло будет разбрызгиваться. Имейте под рукой 1 2 углекислотных огнетушителя на случай экстренных ситуаций. Водой заливать печь нельзя, так как в качестве топлива используются нефтепродукты. Не пытайтесь загасить пламя, пока в печи не выгорит всё масло.

Вывод

Печь на масле для гаража легко обслуживается, ее несложно изготовить своими руками. Инструменты, материалы, используемые при её изготовлении, доступны. С помощью такой печи просто решить проблему обогрева гаража, нагревается за несколько минут.

Обладает высокой эффективность. Не требует больших затрат при эксплуатации, отработку, если возникнет потребность, можно купить по очень низкой цене на станциях техобслуживания.

Из-за простоты конструкции, экономичности является одним из лучших вариантов устройства обогрева в гараже. При эксплуатации необходимо соблюдать Правила пожарной безопасности.
