Изготовление печи-щепочницы своими руками в домашних условиях

Использование печи-щепочницы выручает во многих жизненных ситуациях. Особенно хорошо данное оборудование подходит для походных условий и эксплуатации на открытой местности. Рынок дачного оборудования наполнен различными моделями печей-щепочниц с индивидуальными качествами.

Но подобную конструкцию можно соорудить собственноручно. Главное различие между выбором заключается в том, что изделия ручной работы гарантированно обладают только нужными особенностями: простотой и надёжностью.

Что такое печь-щепочница?

Печка-щепочница представляет собой небольшую мобильную конструкцию. Такой агрегат прекрасно подходит для приготовления еды и разогрева жидкости в котелке. А топливом может служить любой хворост.

Печка-щепочница своими руками имеет следующие свойства:

• Правильно изготовленная печь имеет отличную тягу. А значит, для полного розжига подойдёт какой угодно горючий состав.
• Походная печка-щепочница не распространяет искр и после эксплуатации не образуется углей. Поэтому такое оборудование можно использовать в местах, где открытый огонь запрещён.
• Компактная структура позволяет брать печку куда потребуется.

Устройство и принцип работы

Примитивная система печки-щепочницы работает на горении пламени. Принцип работы такого устройства заключается в продолжительном горении. Главное преимущество печки на пламенном горении в том, можно использовать топливо, которое трудно горит твёрдое топливо (ветки, корешки и т.п.). КПД в данном случае низкий, т.к. в работе используется кислород, а не газы.

Подобное устройство сооружается в домашних условиях за короткий срок. Качественная печь-щепочница своими руками обязательно использует пиролиз. Такие печки экономичны и практически всеядны. Печка-щепочница, работающая только на разложении природных соединений, называется турбо печью-щепочницей.

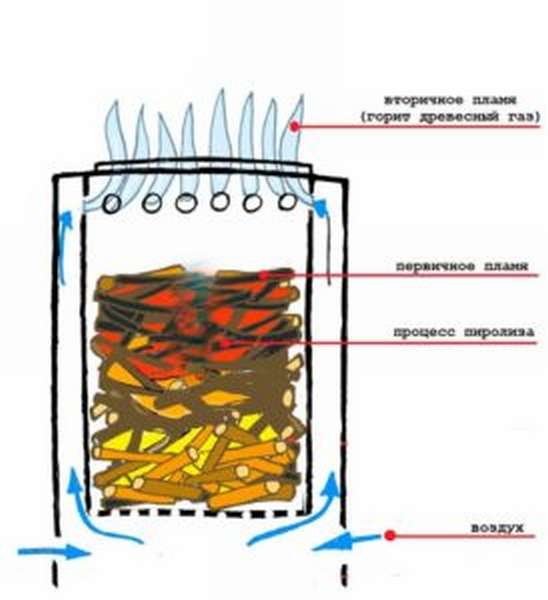

Расход топлива в данном оборудовании происходит только при определённом количестве воздуха. Схема принципа работы этой печки представлена ниже:

На первом уровне происходит полная подача воздуха, затем, где-то через 10-15 минут, быстро сокращается. Печь переходит в стадию тления. При этом даже газы вырабатывают энергию.

Такая походная печь не отличается удобной формой, но обладает многими полезными характеристиками:

• Топливом может служить сухое горючее.
• На небольшом количестве топлива можно приготовить еду на нескольких человек.
• Даже если основой пиролизной печки будет консервная банка, устройство всё равно прослужит долго. Высокие температуры скапливаются на оси агрегата.

Варианты изготовления

С определенным набором оборудования и навыков работы с металлом, смастерить печку-щепоницу будет несложно. Существует несколько актуальных вариантов.

Из барабана стиральной машины

Изношенную стиральную машину реально приспособить под отличный уличный очаг. Для устройства печки понадобится барабан стиральной машины. Отверстия по периметру барабана будут давать постоянный приток кислорода, а также служить в качестве декора.

На схеме указаны возможные размеры изготавливаемой печи.

Материалы и инструменты:

• Барабан.
• Угловая машинка для шлифования и шлифовальное колесо.
• Проволочная щётка.
• Отрезной круг по металлу.
• Металлически уголки и плоские заготовки.
• Термоустойчивая краска.

Инструкция:

1. Для начала нужно вынуть барабан и удалить все загрязнения. Также следует очистить ободок от пластиковых частей.
2. Срезать основной шпиндель и загиб вверху, чтобы изделие выглядело лучше.
3. С помощью шлифовальной машинки убрать все неровности внизу.
4. Удалить остатки старой пены.
5. Смастерить ножки из крепежных элементов, чтобы печка была на расстоянии от поверхности.
6. Завершающим этапом будет покраска печки.



   Щепочница из бака стиральной машины

Из подставки для столовых приборов

С помощью обыкновенной подставки для столовых приборов можно сделать простую печку-щепочницу. Конструкция прослужит долго, т.к. этот кухонный предмет изготавливают из пищевой нержавеющей стали с толстыми стенками.

Чтобы сделать такое сооружение, необходимо взять:

• четыре болта с гайками.
• металлические прутки.
• маркер для отметок.
• болгарку.
• стальные перегородки, металлическая цепочка (по желанию).

Инструкция:

1. В качестве ножек будут болты, которые нужно прикрепить к низу печки. Прутки просовываются через верхние отверстия. Так получается поддон для посуды.
2. Улучшение системы можно произвести с помощью разнообразных подставок. Для этого на ободке подставки намечаются четыре разметки и с помощью болгарки делаются надрезы. В образовавшиеся пазы укрепляют крестовую подставку.
3. Такое же действие следует произвести с низом печки. Это нужно для образования большего подъема и хорошего доступа кислорода.

Вариант 1

Вариант 2

Из банки

Удачным решением для туристических мероприятий может служить применение печки-щепочницы из консервных банок. Плюсы такой конструкции в том, что для сборки требуется минимальный набор средств и малое количество времени.

Для работы понадобится:

• Две консервные банки разного диаметра.
• Нож.

Инструкция по изготовлению:

• Для начала, в банке меньшего размера необходимо сделать отверстия внизу и по бокам, в районе ободка.
• Затем взять вторую банку, сделать отверстия вдоль ободка и удалить дно.
• Просунуть в образовавшееся отверстие банку поменьше.
• Сделать подставку под нагреваемую посуду.



  Этапы изготовления щепочницы из банки

Такая печка будет служить идеальным решением для использования одним или двумя людьми. Несмотря на простоту конструкции и небольшие габариты, в печке из банок создаётся довольно сильный очаг. Также стоит отметить экологичность подобного оборудования.

Складная конструкция

Складная походная печка-щепочница компактна и удобна в переноске.

Для сбора такой печки потребуются плоские металлические детали. В собранном виде складная печка выглядит как небольшой квадратный пакет. Следует помнить, что углы у такого изделия острые, так что укладывать складные печки-щепочницы нужно в специальную сумку или посуду.

Материалы и инструменты:

• Листы из стали (не толще 2 мм) и проволока (не толще 3-4 мм)
• Ножовка по металлу, напильник.
• Дрель, молоток, для загиба стали.
• Пассатижи
• Слесарный кернер.
• Подходящий крепёж.

Чертеж:

Инструкция по изготовлению:

• Используя чертежи для изготовления печки-щепочницы своими руками, необходимо сделать план на бумажном листе.
• Перенести рисунок на металл и правильно вырезать все нужные элементы.
• Просверлить отверстия для проволоки на всех частях стен будущей печки.
• С помощью проволоки собрать стены и дно печки.
• Изготовить сетку для посуды.



  Схема сборки деталей

Изготовить такой агрегат собственноручно нетрудно. Плюс такой конструкции очевиден: печка легко собирается, как конструктор. Использование чертежей значительно облегчает сооружение печи-щепочницы своими руками. Базовые навыки и инструменты позволят создать всегда востребованное сооружение для обогрева и приготовления еды в походных условиях.

Лучшие готовые модели

Готовые печки можно приобрести на любом подходящем сайте или в строительных магазинах. Также интересным решением будет покупка печки с известного сайта Алиэкспресс.

Турбо-печь PS1500T

Данный вариант показал отличные результаты работ при низких температурах.

Печка не нуждается в больших запасах дров и экономит много времени и сил. Нагнетатель в системе печи позволяет набрать высокую мощность в считанные минуты. В качестве топлива можно использовать даже сырую древесину.

В комплект турбо-печки PS 1500 T входят части:

1. электрический нагнетатель воздуха,
2. корпус из нержавеющей стали,
3. камера сгорания,
4. подставка.

Нагнетатель работает от двух пальчиковых батареек (АА). Работа возможна в трёх режимах:

1. Высокая скорость вращения вентилятора (3000 об.).
2. Низкая скорость вращения вентилятора (1500 об.).
3. Выкл. при выключении нагнетатель обязательно снимается, во избежание перегрева. В этом случае печь продолжит работу благодаря естественной тяге.

На одном наборе алкалиновых батареек, в разных режимах, печь проработает около 50-ти часов.

Ценовой диапазон турбо-печи PS 1500 Т составляет 2500-3000 т.р.

Лесной гном

Это компактная печь сборной конструкции. Чтобы собирать и разбирать данный вариант, не требуется никаких инструментов. Печь выполнена из нержавеющей стали высокого качества.

Главным достоинством Лесного гнома является универсальность. Агрегат оснащен тремя отсеками колосника. Нижнее для древесного топлива, среднее для спирта. Верхний отсек используется для сухого горючего.

Преимущества печи Лесной гном:

• Колосник возвышается над землей, предоставляя доступ воздуха к пламени.
• Также примечательно то, что конструкцию можно дополнить, установив стенки для пиролиза.
• Данный вариант складной печки безопасен для использования, т.к. её конструкция представляет собой замкнутое пространство.
• Нет необходимости в большом запасе дров, можно использовать любой лесной мусор, включая шишки.
• Качество материалов. Толстая пищевая сталь, используемая для создания печи, прослужит долгое время.
• Комплекция печки Лесной гном включает в себя складную печку и чехол. Стоимость устройства составляет около 1000 т.р.

Биохит 123

• Данная печь представляет собой неразборную конструкцию, которая может применяться как самостоятельная печь.
• Комплектация дополнена специальными перекрестиями.
• Сооружение состоит из трёх частей:
• Первая часть служит в качестве подставки и необходима для устойчивости.
• Вторая часть топка.
• Третья часть второе перекрестие, на которое устанавливается посуда.
• В топочной части заметен лоток для древесного топлива. Также в конструкции есть дополнительный слот с дверцей для докладки дров.

Преимущества печки Биохит 123:

• Не нуждается в сборке.
• Постоянная готовность к работе.
• Долгий срок службы за счёт гнутой структуры.
• Печку можно использовать как хранилище для мелких предметов.
• В комплект поставки входит дополнительный лоток для топлива.
• В качестве топлива подходит сухое горючее.

Из минусов печки можно выделить неудобные габариты.

Стоимость неразборной печки Биохит 123 варьируется в диапазоне 1500 2000 т.р.

Выживайка № 2

• Данный вариант отличается большим набором положительных качеств:
• Непрерывный цикл работы составляет 10 часов.
• Продолжительный срок эксплуатации.
• Зольник сконструирован как у полноценной печи. Оборудован большой дверцей.
• Улучшенный тип крепления, увеличивающий прочность сооружения.
• Объём устанавливаемой емкости до 30 л.
• За счет высоких показателей коэффициента полезности, расход топлива сведен к минимуму.
• Удобная система. Дверца оснащена пазами, выполненными в виде салазок. Поэтому дверца может закрывать как топку, так и поддувало.
• Стоит отметить материал изготовления печки. Сплав нержавеющей стали содержит никель и не образует коррозию. Изделие устойчиво к воздействию различных химических сред. Также печка-щепочница Выживайка № 2 обладает высокими показателями механических нагрузок.
• Цена печи составляет около 1000 т.р.

Биолайт

• Устройство представляет собой инновацию на рынке подобных товаров. Печка оснащена электрическим генератором, что позволяет заряжать различное оборудование через разъём USB. Кроме того, печь идеально справляется с прямым назначением. Печь легко переносить и удобно использовать.
• Устройство печи состоит из камеры сгорания и блока питания. В условиях переноски блок можно разместить внутри металлической камеры сгорания, что увеличивает мобильность.
• Камера сгорания двустенная, что говорит о надёжности конструкции. Благодаря двойной структуре, внешняя сторона будет греться гораздо меньше.
• Внизу печки располагаются складные ножки. Во время работы они несильно нагреваются, что позволяет браться за них руками при необходимости.
• Для изготовления блока питания используется толстостенный пластик, устойчивый к огню.
• Работа печки-щепочницы Биолайт возможна в медленном и быстром режиме. Второй вариант доступен только после нагрева печи. Управление печкой производится с помощью одной главной кнопки. Дополнительное удобство заключается в наличии USB-разъема, через который можно заряжать аккумулятор и другие устройства.
• Стоимость печи Биолайт составляет около 10 000 т.р

Особенности эксплуатации

Работая с печкой-щепочницей, рекомендуется руководствоваться следующими правилами:

• При постоянном пламени подбрасывать хворост покрупнее.
• Приготовление пищи начинать после образования ярких углей.
• Во избежание попадания пепла на поддон, подбрасывать немного топлива.
• Не нужно поддерживать сильное пламя. При готовке на углях жар будет сильнее, а посуда меньше пачкаться.
• Разбирать печь только при абсолютном остывании.

Вывод

Печь-щепочница представляет собой надёжную конструкцию, пользоваться которой просто и удобно. Неважно, будет ли это самодельная модель или покупная. В любом случае, печка-щепочница является удачным решением для готовки вне дома.
