Муфельная печь для плавки металла своими руками: инструкция по изготовлению

Муфельная печь для расплава или закалки металлических изделий – прибор, позволяющий домашнему мастеру выполнить определенную работу. Простой агрегат, способный работать на разных видах топлива, для самостоятельного изготовления достаточно обладать навыками выполнения слесарных и электросварочных работ.

Содержание

Устройство и схема

Устройство муфельной печи для плавки металла состоит из:

в большинстве случаев стального корпуса. Для домашнего использования лучше выполнить его из жаростойкого металла или нержавейки. Но можно использовать конструкционную сталь. Толщина листа 1,5-2 мм,
слоя внутренней теплоизоляции. Для домашних печей используют шамотный кирпич или другой теплоизоляционный материал, выдерживающий температуры нагрева до 10000 12000,
стальной корпус можно обложить наружным слоем керамических плиток или огнеупорным кирпичом,
электрических или газовых нагревательных элементов. Газовые горелки лучше приобретать в специализированных магазинах. Электрическая печь может оснащаться самодельными спиралями из нихрома или фехраля. Толщина проволоки – 1 мм. Фехралевая проволока дешевле, но она уступает нихрому по уровню сопротивлению воздействия агрессивной среды и долговечности спирали,
системой автоматического или ручного управления работой техники. Установив тепловые датчики вы сможете легко управлять температурным режимом и временем поддержания заданной температуры.

Материалы и элементы для работы

Муфельная печь для плавки алюминия своими руками или закаливания стальных деталей – для производства подготавливаем полный набор материалов. Нам потребуется:

шамотный кирпич,
теплоизоляция,
листовой металл или любой подручный материал. Если есть старый сейф с внутренним слоем песка, значит вам повезло. Такая печь прослужит долгий срок и позволит сэкономить на наружном слое теплоизоляции,
огнеупорная глина, песок или готовая смесь для кладки кирпича. Для заделывания щелей и пустот можно приобрести огнестойкий герметик или использовать раствор,
электрический кабель, керамические изоляторы, автомат для подключения в щитке.

Необходимые инструменты

Инструмент должен быть исправным:

инструмент электрика,
инструмент каменщика, шпатель,
сварочный аппарат и средства защиты сварщика,
сварочные электроды для сваривания конструкционной стали,
болгарка с защитными очками,
зачистной и отрезные диски,
электродрель с набором сверел.

Пошаговая инструкция по изготовлению

Муфельная печь для плавки металла своими руками для такого прибора лучший вид топлива электричество. С его помощью можно разогреть металл до температуры плавления. Разберем подробно этапы проведения работ по самостоятельному изготовлению нагревательного агрегата.

Изготовление конструкции муфеля

В зависимости от материала и конфигурации корпуса начинаем делать отсек для нагрева металла. Можно сделать печь и без стального каркаса, но тогда потребуется уложить печь в слой теплоизоляции. Используем материалы, способные выдерживать высокие температуры. Но лучше сделать коробку из листового металла или из старой бочки или даже холодильника. Этапы работ:

Начинаем готовить блоки для обкладки огнеупорной камеры. Для небольшой камеры понадобится 7 шамотных больших кирпичей. С их помощью можно соорудить прямоугольную или цилиндрическую камеры нагрева и закаливания металла. Если требуется соорудить круглый отсек, понадобится болгаркой вырезать трапециевидные заготовки и предварительно укладывать их в конструкцию, намечая каждую деталь.
Подрезав грани, устанавливаем детали на ровную поверхность и несильно стягиваем их проволокой. Проверяем плотность прилегания граней блоков и отсутствие больших зазоров. Если нужно подрезаем блоки и снова собираем всю конструкцию на проволоке.
Обеспечив плотность прилегания деталей, выкладываем их в ровный ряд и длиной линейкой размечаем пазы для укладки нагревательных элементов печи спиралей из нихромовой проволоки. В зависимости от диаметра самодельной или покупной спирали размечаем ряды так, чтобы они не соприкасались между собой. Если это произойдет – это грозит коротким замыканием и сработкой автомата и это в лучшем случае. Минимальный зазор – 20-30 мм.
Канавки выбираем дрелью с шарошкой или сверлом или болгаркой. Борозды лучше сделать под небольшим уклоном вниз, чтобы спирали не могли выпасть. Работа кропотливая и требует внимательности, не торопимся.
После проверки точности пропилов и исправления, неточных мест стыковки пазов переходим к сборке муфельной конструкции. Закрепляем блоки с помощью термостойкого клея или раствора. Самодельную смесь готовим из равных частей шамотной глины и просеянного кварцевого песка.

Для изготовления муфеля, небольшого по габаритам, можно использовать простую глину. Для этого выполняем несколько дополнительных операций:

Из картона или тонкого пластика делаем опалубку для заливки жидкого раствора глины, либо можно использовать обрезанную бочку. Учитываем толщину стенок и размеры корпуса печи.
Замачиваем раствор на 2-3 дня, чтобы он растворился и разбух. Такая смесь становится пластичной.
После этого заливаем в опалубку раствор. Толщина стенок – 50-70 мм. Обязательно уплотняем и протыкаем его тонким стержнем для удаления пузырей воздуха и монолитности конструкции.
Оставляем деталь до полного засыхания глины. Делаем пазы для укладки спиралей или отверстия для установки газовых горелок и вывода проводов.
Готовый глиняный муфель обязательно закаляем в печи и только после этого устанавливаем в корпус.

Такая монолитная обожженная конструкция будет прочной и не уступит по характеристикам муфелю из шамотного кирпича.

Готовим и устанавливаем нагревательную спираль

Спираль можно приобрести в магазине или намотать самостоятельно (толщина проволоки нужна 1,2 мм.):

Понадобится запас проволоки из нихрома или другого сплава и простой пруток, подходящего сечения. Зажимаем конец прутка и проволоки в тисках и начинаем плотно наматывать спираль.
Витки можно укладывать вплотную, но без перехлестов. После намотки спираль немного растягиваем по длине, чтобы между витками был определенный зазор.

Готовые спиральки укладываем в подготовленные пазы в корпусе муфеля и фиксируем скобками из нихрома. Устанавливая скобки, следим, чтобы они не перемкнули виточки между собой. Для крепления еще используют раствор для кладки кирпича из глины и песка. Этот материал не проводит электрический ток.
Рассчитанные по мощности спирали обеспечат высокую температуру в печи. Для увеличения производительности и экономии электроэнергии советуем сделать несколько нагревательных контуров, которые можно включать отдельно. Так мы сможем поддерживать необходимую температуру в начале обжига металла и постепенно доводить ее до максимальной.
В местах выхода из корпуса закрываем проволоку керамическими предохранителями, а сразу после выхода подключаем медный электрический кабель большого сечения. Заводим кабель в электрический щиток и подключаем его к отдельному автомату. Печь должна быть надежно защищена от токов короткого замыкания, для защиты обязательно заземляем ее и подключаем к отдельному УЗО.

Важно! Для домашней печи лучше использовать нихром. Этот материал способен выдерживать высокую температуру и длительное нахождение в агрессивной среде. Минимальное сечение витков спирали – 1 мм.

Для нагрева деталей можно использовать газовые горелки.

Работы по установке в муфель газовой горелки

Газовый нагревательный элемент лучше приобрести в магазине, хотя народные умельцы могут выполнить эту работу своими руками. Но советуем подумать о безопасности и отправиться в специализированный магазин.

Если вы обладаете опытом изготовления аналогов, такую конструкцию делаем по определенной схеме:

для изготовления корпуса горелки подготовим отрезок стальной, лучше медной трубки. Диаметр 8-10 мм. Длина заготовки – 150 мм,
возле одного конца сверлим сквозное отверстие для соединения с газовой трубой или шлангом,
на боковой стенке размечаем и сверлим несколько отверстий. Отверстие делаем только с одной стороны. Эти отверстия служат для поджигания факела,
на обоих концах горелки нарезаем резьбы,
посередине горелки сверлим не сквозное отверстие, оно будет служить для сброса газа,
торцевую сторону закрываем. Накручиваем заглушку. Ко 2 стороне подсоединяем шланг от газового баллона.

Горелка устанавливается с помощью хомутов. Не забываем установить на подводящем шланге клапана, защищающего от обратного удара.

Финальные работы

Муфельная печь горн своими руками почти готова. Остается собрать все детали в единую конструкцию. Полость между муфельным устройством и корпусом заполняем свободное пространство утеплителем.

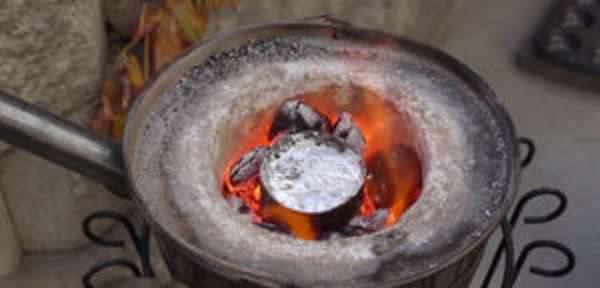

Если нужна печь для плавления небольшого количества металлов, на верхней детали делаем небольшой вырез по габаритам тигля и ужесточаем края прутком или уголками. Теперь после включения печи в работу можно устанавливать тигель с медью или алюминием и расплавлять металл.

После окончания всех работ проверяем правильность сборки и включаем прибор в сеть переменного тока. Сначала печь будет сильно дымить, не пугайтесь – это выгорает смазка, краска или грязь. После первого включения дыма станет значительно меньше.

Правила эксплуатации

Электрические или газовые печи для расплавления материалов или закаливания деталей – приборы повышенной опасности.

Перед началом работ обязательно проверяем надежность подключения к газовой сети или изоляцию проводов и состояние спиралей. В помещении необходимо обеспечить надежную систему вентиляции.

Печь устанавливаем на теплоизоляционную подставку. Лучше взять несколько шамотных кирпичей и склеить их жаростойким клеем.

Не рекомендуем работать в такой одежде, как на фото:

Только спецодежда сможет защитить вас от ожогов при работе с расплавленным металлом. Только спилковые перчатки соответствуют правилам охраны труда. Одежда из плотного материала. Все участки тела должны быть закрыты, обувь из плотной кожи или заменителя. Никаких тапочек или сланцев.

Вывод

Самодельные или промышленные печи для закаливания металла или его плавления – все эти конструкции должны обеспечивать безопасность и комфортность в работе с нагревательными приборами. Сделать конструкцию самостоятельно несложно, справиться сможет даже новичок. Главное внимательно и ответственно выполнять все рекомендации и правила выполнения работ.
