В зависимости от опыта и знания того, как сделать фундамент под печку в бане, зависит срок службы печи и всей бани в целом. Поэтому важно уметь выполнить несложные расчеты по материалам и выбрать вид фундамента в зависимости от размеров печи, вида почвы и других факторов.
Зачем нужен фундамент для печи в баню?
Для ответа на этот вопрос, разберемся с причинами, требующими обустраивать основание под печь в бане:
- размер фундамента под печь в бане и его конструкция напрямую зависят от ее габаритов и массы. Большая печка, выполненная даже из металла, потребует обустроить здание основанием под нее. Увеличиваются размеры, повышается вес. По правилам, если масса обогревателя менее 200 кг, можно не изготавливать отдельную подушку, а смонтировать каменку на готовый фундамент,
- материал пола. Если он выполнен из горючих материалов потребуется сделать негорючее основание под печку, работающую на твердом топливе. В этом варианте можно просто выложить подушку из кирпича, сделав ее больше габаритов печки минимум на 1 м,
- однозначно, под кирпичную каменку потребуется сделать отдельную конструкцию еще при закладке основного фундамента. Такое устройство убережет тяжелую конструкцию от разрушения при усадке или подвижках грунта,
- на конструкцию основного основания и само здание бани воздействует сила тяжести, сдвинутая от центра. При этом, нагрузка распределяется неравномерно, повышаясь в месте установки печки. К этому можно добавить то, что при работе выделяется большое количество тепловой энергии. Бетон, нагреваясь, передает тепло грунту, он высыхает, оседает, под фундаментом образуются пустоты.
Поэтому важно сделать хотя бы свайный или кирпичный фундамент под печь в бане.
Классификация
По уровню заглубления
Основания подразделяются:
- Мелкозаглубленные. Глубина такого основания максимум 700 мм, они способны обеспечить надежную основу печкам, массой полторы тонны. Для подушки отсыпается слой 150 мм из песка, щебня или гравия.
- Для более массивных печей. выполняются основания с учетом промерзания и видов грунтов.
По типу конструкции
Устанавливая разные по материалам каменки, укладывают:
- одна из самых востребованных конструкций под малогабаритные печки – основа, выполненная в виде ленты. Траншея под ленточный фундамент выполняют по габаритам печи,
- монолитный армированный слой из бетона и арматуры широко используется в капитальном строительстве. С помощью монолитной плиты можно оборудовать фундамент под банную печь большой массы при установке на нелучистых почвах,
- фундамент из опор с бетонным основанием. Можно производить работы на песчаных и лучистых глиняных почвах. Простой и надежный фундамент этого типа можно сделать на готовом основании, просверлив 4 отверстия большого диаметра,
- основание с бетонной плитой, которую устанавливают на винтовые сваи. В этом случае не требуется копать котлован и заливать большой объем бетона.
По материалу изготовления
Для работ используют 3 вида материалов:
- Самый распространенный, но недешевый материал – бетон. С его помощью изготавливается большинство видов фундамента в капитальном строительстве. Это оптимальное решение для промышленной печи в банном комбинате.
- Кирпич. Его используют для создания основы под большинство фундаментов под небольшие стальные самодельные каменки для бани.
- С помощью бутового камня делают основания здания бани и печи. Материал недорогой и прост в работе.
Как рассчитать количество необходимых материалов?
Для расчета важно учитывать не только размер под печь в бане, но и уровень заглубления, и вид самого основания. При расчете в первую очередь необходимо знать:
- толщину слоя подушки из песка и гравия. Подсчитать количество песка можно по формуле расчета объема. Для этого потребуется замерить длину траншеи или котлована, ширину отсыпки и толщину слоя. Выполнив умножение, вы получаете необходимое количество кубов песка и щебня,
- расчет бетона производится по этой же формуле. Вычислив количество кубов, вы сможете заказать готовый бетон, его необходимо покупать с небольшим запасом,
- эта формула поможет посчитать количество кирпича. Зная его размеры легко определить количество в 1 кубе и высчитать необходимое число при выполнении фундамента из кирпича для металлической каменки,
- для запаса арматуры вам придется заранее определиться с конструкцией основания и, исходя из этого, вывести приблизительный метраж прутков. Но здесь следует учитывать остающиеся не мерные концы при резе длинных плетей.
Пример расчета
Для наглядности разберем пример расчетов для бани, площадью 48 м2, для монолитной плиты для общей площади совмещенной с основанием под печку. Для работы необходимо определиться с кубатурой основания, толщина которой 20 см. Перемножаем длину, ширину и толщину основания – 6 м ширина, 8 м длина и 0,2 м высота фундамента. Нам потребуется 9,6 м3 бетона.
Но необходимо учесть размеры армирующего слоя. Для его укладки используется 4 отрезка для размещения по длинной стороне – 32 м арматуры и 3 перемычки по ширине – 18 м. Теперь можно определить кубатуру армирующего слоя, он равен 1,5 м3.
В итоге для основания потребуется заказать 8 м3 готового бетона и 48 м арматуры.
Изготовление фундамента для банной печи своими руками
Основание под печь в бане – несложная операция, не требующая большого опыта. Работу по силам сделать любому любителю пара. Как залить фундамент под печь в бане для этого важно определить конструкцию основы, рассчитать и заказать необходимое количество материалов, подготовить инструменты. Вам необходимо изготовить фундамент под железную печь в бане своими руками достаточно выложить несколько рядков огнеупорных кирпичей на готовое основание для всего здания.
Общие требования
Здесь можно выделить несколько моментов:
- Большой запас прочности и надежности конструкции.
- Высокий уровень устойчивости к воздействию подвижек грунта.
При этом обязательно учитывается глубина промерзания грунта в вашей климатической зоне при выкапывании котлована, а также структуру и вид почвы. При выполнении рекомендаций, фундамент не подвергается растрескиванию или повреждению весь цикл его службы.
Для различных грунтов принята минимальная глубина котлована, не зависимо от условий климата в этом месте:
- сухие песчаный почвы – минимальная глубина котлована 50 см,
- скалистые почвы – до 400 мм,
- глинистый грунт, суглинок – потребуется сделать котлован глубиной до 1000 мм. Здесь еще учитывается глубины замерзания почв для вашего региона,
- влажные болотистые грунты – расстояние увеличивается и становится от 1000 мм.
Не рекомендуется делать мощные фундаменты на насыпных грунтах, особенно если при отсыпке использовались крупные фрагменты почв. Размер фундамента под печку в баню выполняется с учетом выступа за габарит печки минимум на 100 мм со всех сторон.

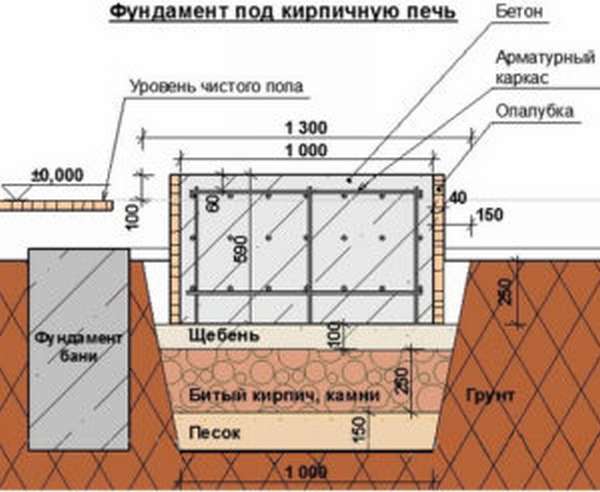

Монолитный
Как залить монолитный фундамент под печь в бане, в каких случаях таким основанием требуется обустраивать каменку? В небольшой индивидуальной баньке делать такое отдельное основание нет необходимости.
Для работы потребуется:
- выкопать котлован по размерам печки, на глубину, необходимую для вашего региона,
- сделать песчаную подушку, толщиной 150-200 мм, утрамбовать слой,
- засыпать котлован керамзитом для теплоизоляционного слоя и укрыть сверху пленкой или рубероидом для гидроизоляции,
- сделать опалубку по контуру плиты из досок или другого подручного материала. В случае большого размера основания, опалубку раскрепляют несколькими ребрами жесткости, которые служат и как маяки для заливки ровного слоя бетона,
- выполнить слой усиления из арматуры, толщиной от 10 мм. Арматуру лучше вязать проволокой, для сварки потребуется подготавливать или покупать соединительные муфты,
- бетоном постепенно заполняем основание и растягиваем его излишки правилом из ровной доски или стального профиля,
- слой нужно уплотнить. Для этого лучше использовать вибратор.
- пока бетон застывает его необходимо поливать водой, в этом случае верхний слой не растрескивается.
Монолитный фундамент готов, поверхность можно укрепить, зажелезнив ее слоем цемента
Столбчатый с опорной плитой
Фундамент под печь в бане такой конструкции можно устанавливать поверх основного. В этом варианте используют железобетонную плиту подходящего размера или придется залить ее, изготовив для нее несъемную опалубку из уголков или швеллера. Такая конструкция предохраняет печь и здание от повреждения при сдвигах пластов земли в разные сезоны. Рекомендуется монтировать на суглинках и глине. Все работы выполняются в несколько этапов:
- разметив 4 точки установки столбов, бурим в земле скважины для них на необходимую глубину. Минимальный размер столбов для больших печей 200 мм, для стальных небольших каменок используйте сечение 80-100 мм,
- дно засыпается и утрамбовывается щебнем. Размер слоя 15-20 см,
- из рубероида или другого прочного материала делаем несъемную опалубку, сворачиваем в рулон, необходимого размера и вставляем в отверстие,
- полости заполняем бетоном, уплотняем слой,
- через неделю, сверху столбов выкладываем несколько слоев гидроизоляции. Для этого можно использовать полиэтилен или рубероид, главное чтобы края выходили за габариты печи,
- укладываем готовую или заливаем участок раствором, изготавливая самодельную монолитную плиту.
Работа выполнена. Наиболее подойдет такой фундамент под металлическую печь в бане.
На сваях
Такой фундамент под печь в бане изготавливается также как предыдущий. С его помощью оборудуются парные на болотистых почвах и насыпном грунте. Для свай используют бетонные или стальные стержни необходимого размера. Для установки бурятся отверстия меньшего диаметра до основного грунта и затем сваи забивают в землю.
Сверху заливается монолитная плита из армированного бетона большего размера, чем печка минимум на 200 мм.
С помощью такого фундамента, любители охлаждаться после парилки в проруби могут оборудовать баньку недалеко от берега реки, главное, чтобы с этим согласилась природоохранная прокуратура.
Из бутового камня
Фундамент под печь в бане с основой их бутового камня выполняется в такой последовательности:
- котлован делаем большим по размерам минимум на 15-20 см,
- делаем песчаную подушку,
- по контуру делаем опалубку и выставляем несколько распорок – маяков,
- изнутри укладываем слой пленки для гидроизоляции фундамента,
- выкладываем 1 слой бута и заполняем пустоты щебнем. Толщина слоя 150-200 мм,
- заполняем цементным раствором тонкий слой,
- после застывания цемента выкладываем 2 слой бута, наносим слой раствора. Операцию повторяем несколько раз,
- проверив уровнем, правильность укладки, выравниваем слой, добавляя раствор на необходимые участки,
- фундамент должен не доходить до верха опалубки 70-80 мм. Закрываем всю площадь слоем рубероида с растопленным битумом.
Далее можно начинать выкладывать кирпичную печь, сделав внизу зольник с поддувалом.
Фундамент под банную железную печь небольшого размера лучше выполнить из кирпича, выложив его рядами на готовое бетонное основания бани.
Кирпичный
Такой фундамент под железную печь в бане выполнить своими руками не составит труда. Разберем вариант изготовления основания под каменку из бочки.
Для этого:
- размечаем площадку под печь, делая ее больше на 300 мм,
- на раствор цемента и глину продольно выкладываем первый слой кирпича,
- второй ряд выкладывается поперек. Это делается для связки слоев.
- в средней части фундамента от середины лицевой части делаем нишу для зольника и поддувала. Эту полость закрываем дверкой.
Для металлической печи
Фундамент под металлическую печь в бане делают на стадии основных работ по изготовления основания для помещения.
Для этого:
- на глубину 500 мм углубляем отдельный котлован в месте установки печи. При этом учитываем увеличение габаритов котлована на 20 – 1000 мм, в зависимости от материала будущего пола в бане. Если будет использоваться дерево, фундамент должен выступать минимум на 500 мм с каждой стороны,
- выровняв дно и удалив грунт, засыпаем основание ровным 200-300 мм слоем шлака,
- ручной трамбовкой уплотняем слой. Затем сверху засыпается керамзит для теплоизоляции,
- заливаем основание раствором цемента и песка и даем ему затвердеть,
- выкладываем слой рубероида, заливаем готовым или самодельным бетоном,
- уложив половое покрытие, приступаем к завершающим операциям. Выкладываем несколько рядов огнеупорного или обычного строительного кирпича. Первый ряд можно выложить на ребро, для увеличения зазора до деревянных полов.
Помните – если в бане стены и потолок выполнены из деревянных деталей, в этом случае фундамент под печку для бани из металла должен планироваться с учетом обязательных минимальных расстояний:
- до стен – от 700 мм,
- потолка – 1000 мм,
- пола 140 мм.
Для защиты стен потребуется сделать экраны. С лицевой стороны их лучше сделать покрытыми фольгой. В этом случае тепло будет отражаться от экрана, распространяясь по помещению.
Какой вариант лучше всего выбрать?
Здесь на выбор влияет несколько факторов. Для обустройства большого помещения общественной бани потребуется выполнение монолитного фундамента или свайного при строительстве на болотистых или насыпных почвах.
При этом не потребуется вообще делать основание, если устанавливается маленькая каменка для парной из стали или выложить 2-3 рядка огнеупорного кирпича сверху готового бетонного пола. Ускорит изготовление фундамента под большую печку на столбах. Такой конструкцией можно оборудовать парную в старой бане, убрав деревянный пол по контуру будущей основы и пробурив 4 отверстия в грунте.
Вывод
Лучше сделать надежное основание для вашей печи, наслаждаться ароматным паром и неспешной беседой с друзьями, чем получить покосившуюся или даже сгоревшую баню, у которой не был сделан надежный и прочный фундамент для банной печи. Не следует лениться и экономить на собственной безопасности.
