В холодное время года отапливать приходится не только жилые комнаты, но и ряд вспомогательных хозяйственных пристроек: теплиц, гаража, мастерских и др. Использовать для отопления подсобных помещений газ или электроэнергию слишком дорого. Альтернативным вариантом будет установка металлической буржуйки.
Её можно топить не только качественным твёрдым топливом, но и древесными отходами, гнилым сушняком и т. п. Соорудить такой прибор своими руками вовсе не сложно, а если отказаться от покупки дорогостоящего металлопроката, и применить для изготовления корпуса старые автомобильные диски, то будет и недорого. Они производятся из толстостенного жаростойкого материала и отлично подходят для таких целей.
Особенности конструкции
При изготовлении печи из дисков автомобилей нужно учитывать одну особенность. По нормам для сооружения твердотопливных пламенных прибор расстояние между подом топочной камеры и колосниковой решёткой, т.е. от места закладки топлива до первой преграды выходу дымовых газов в вертикальном направлении (например свода топочного отдела) должно составлять минимум 45-50 см. Это в случае, если в буржуйку предполагается загружать кондиционный вид топлива. Когда топят сырыми дровами или древесными отходами, указанный размер должен быть увеличен до 65-80 см.
Объясняется это тем, что твёрдое топливо при горении выделяет пиролизный газ, который вылетает через прямой дымоход в атмосферу, унося с собой существенную долю тепла. При соприкосновении пиролизных газов с менее горячей поверхностью они остывают, не успев разделиться и догореть, и выпадает сажа. При дальнейшей эксплуатации такой печи свод топки и внутреннюю поверхность покроет плотный слой нагара, который не только снизит КПД прибора, но и повысит опасность возникновения пожара.
Буржуйка из колёсных дисков своими руками чаще топится именно бросовым топливом, а оптимальная схема печи из такого рада материала не позволяет создать высокий топочный отдел. Тогда используют не стандартные колосники, а изготавливают специальную конструкцию состоящую из:
- из листовой стали толщиной от 6 мм,
- прутьев арматуры диаметром 12-14 мм.
Нестандартная колосниковая решётка вкладывается в прибор с небольшим зазором (5-8 мм), который необходим из-за отличия в температурном коэффициенте линейного расширения материалов.
Такой вариант колосниковой системы решает и проблему очистки печи от золы. В качестве зольника в печи из дисков можно использовать жестяную банку диаметром 15-20 см. А, чтобы для процесса горения хватило воздуха дымоход должен быть диаметром не менее 100 мм и высотой от 2 м.
В горизонтальной модели печки из дисков колосники не устанавливаются, топливо горит непосредственно на поду. Для регулировки притока воздуха в поддувало устанавливают заслонку.
Преимущества и недостатки
К преимуществам использования печи из автомобильных дисков можно отнести:
- Низкую себестоимость. Сооружение отопительного прибора не требует больших вложений денежных средств, так как его самая материалоёмкая часть изготавливается из бесхозных колёсных дисков.
- Прочность и достаточно длительный срок эксплуатации. При производстве автомобильных дисков используют толстую сталь, которая обладает высокой прочностью, поэтому такой самодельный агрегат будет верно служит не один отопительный сезон.
- Высокую термическую устойчивость. Учитывая особенность сплава стали, из которого применяют для изготовления автомобильных дисков, прибор способен выдержать воздействие частого и длительного нагрева до высоких температур.
- Быстроту нагрева. Прибор такой конструкции может быстро нагреться до нужной температуры независимо от того, какой тип топлива будет в неё загружен.
- Отсутствие ограничений по габаритам. Для сооружения печи можно выбрать диски, более подходящего размера и поднять конструкцию вверх не только из двух, а и из трёх, четырёх и более дисков.
- Высокую теплоотдачу. КПД самодельной печку из автомобильных дисков достигает 80 — 85%.
Однако буржуйки из автомобильных дисков, собственно, как и другие металлические печки:
- неспособны накопить и сохранить тепло на долгое время. Корпус из металла быстро отдаёт тепло и остывает, поэтому такая буржуйка будет обогревать постройку, только пока в ней горят дрова или другой вид топлива,
- требуют установки высокой дымоотводной трубы. Для обеспечения достаточного уровня тяги, необходимо сооружать дымоотводную трубу высотой не менее 2 м,
- должны регулярно подвергаться чистке всех отделов, и особенно тщательно дымохода. Дымоотводную трубу большого диаметра нужно чистить не реже чем 1 раз в 1,5-2 месяца. Если её диаметр маленький, то эта процедура должна проводиться с периодичностью 1 раз в неделю.
Как сделать буржуйку из колесных дисков?
Буржуйка из колёсных дисков будет переносной, что очень удобно, так как использовать такую конструкцию можно по мере необходимости в не только в гараже, но и в других помещениях. Она может устанавливаться как в горизонтальном, так и в вертикальном положении. Обе модели обладают высокой теплоотдачей, а отличаются друг от друга только наличием колосников и расположением дымоотводной трубы.
Материалы
Для сооружения буржуйки желательно использовать части от колёс легковых или грузовых автомашин малой грузоподъёмности. Диски от грузового многотоннажного автомобиля слишком массивные, буржуйка из них получится громоздкой и тяжёлой. В такой конструкции будет сложно обеспечить герметичность соединений при стыковке отдельных элементов.
Кроме самих дисков для сборки печи своими руками потребуются и несколько дополнительных материалов:
- пруты арматуры диаметром 20 — 24 мм,
- стальной уголок,
- листовой металл толщиной 4-5 мм,
- термостойкая краска,
- несколько болтов и гаек,
- труба диаметром 100 — 150 мм и толщиной стенки не менее 5 мм.
Инструменты
Комплект инструментов, необходимый для сооружения буржуйки из автомобильных дисков, должен состоять из:
- сварочного агрегата и электродов,
- болгарки (УШМ) с набором зачистных и отрезных дисков,
- дрели,
- газового резака,
- наждачной бумаги,
- кисти,
- кувалды,
- молотка,
- измерительных и разметочных приспособлений: мела или маркера, рулетки и линейки
Для защиты поверхности тела и глаз от вредных излучений сварочной дуги, искр и брызг работать нужно в специальном обмундировании, укомплектованном брезентовым костюмом и рукавицами, закрытыми ботинками, головным убором под щиток, щитком сварщика и очками.
Пошаговая инструкция

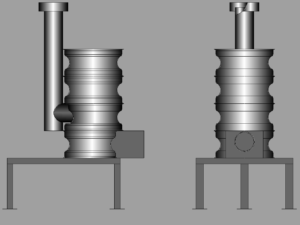

Схемы устройства разных моделей печей-буржуек из дисков автомобильных колес
Чертёж вертикальной модели буржуйки из 4-х колёсных дисков
При самостоятельном изготовлении печи из дисков нужно соблюдать следующую последовательность действий:
- вырезать у всех четырёх дисков центральную часть болгаркой вместе со ступицами,
- изготовить из листовой стали две круглые пластины, диаметр которых должен соответствовать размеру дисков,
- прорезать небольшой квадратный проём для поддувала на боковой поверхности, а из отделённой части металла изготовить дверку. Она надевается на приваренные к корпусу болты и закрепляется гайками. Для удобства пользования дверцу снабжают металлической ручкой и щеколдой,
- стенки двух дисков сварить между собой. Дно нижнего диска закрыть металлической пластиной и приварить к ней ножки из металлического уголка или арматуры,
- сварить между собой два оставшихся диска и закрыть верхнюю часть кругом из листовой стали,
- вырезать проём для топки нижнем диске этой части печи и установить дверцу, аналогично поддувальной дверки,
- соединить все части корпуса в единую конструкцию,
- установить колосник. Для этих целей внутри топочной камеры приварить направляющие из уголка и положить на неё заранее сваренную конструкцию из листовой стали по краям и арматуры посередине. Прутья арматуры нужно располагать так, чтобы расстояние между ними не превышало 2-х см, иначе мелкие дрова будут проваливаться,
- вырезать на верхней поверхности прибора круглое отверстие под дымоотвод,
- при желании, вы можете организовать дымоход сбоку, чтобы можно было использовать верхнюю часть буржуйки как варочную поверхность, выглядеть это будет так:
- опустить дымоотводную трубу в верхнее отверстие и заварить,
- зачистить все неровности и дефекты на поверхности устройства,
- покрасить готовый прибор термостойкой краской.
- буржуйка из колесных дисков готова!
При изготовлении такой буржуйки нужно учитывать, что специальный состав сплава стали колёсных дисков не нормируется для сварочных работ. Поэтому при соединении дисков нужно выполнять следующие правила:
- за один раз допускается сварка только двух сопряжённых деталей, собирать сразу весь прибор запрещено,
- после того как образовался шов, детали со сваренными краями нужно оставить в покое примерно на 3 — 5 минут, чтобы произошло рассасывание остаточного внутреннего напряжения,
- на поверхности сварного шва должна отсутствовать какие-либо видимые дефекты: трещинки, брызги, раковинки или пузыри.
Пробная топка
Готовая печь должна отстояться в течение суток для полного рассасывания тех же остаточных напряжений. После этого она должна быть подвергнута испытательной топке при полной закладке топлива в течение 3-х часов. При этом её дверцы топочная и поддувальная должны быть в открытом состоянии.
Во время первой пробной топки отжигаются и внутренние поверхности прибора. Если обнаружились мелкие дефекты сварочных швов, но не более двух на шов, их устраняют через сутки после того как печь остынет. Затем следует ещё раз повторить прогон прибора с отжигом.
Вывод
Буржуйка из автомобильных дисков хотя и сооружается из бывших в употреблении деталей, но очень добротных по своей конструкции. Толстая прочная сталь отслужила своё время в автотранспорте и получила определённую долю деформаций, но как материал для надёжного корпуса обогревательного прибора может прослужить не один год. Самое главное, что такая печь будет безопасна и эффективна в обогреве помещения, а решение вопроса по оформлению её внешнего вида зависит от фантазии владельца.
