Газовый настенный двухконтурный котёл с закрытой камерой сгорания: преимущества и недостатки, выбор оптимальной модели

Правильное применение отопительного оборудования помогает решать практические задачи без лишних затрат. Эта статья пригодится для поиска газового настенного котла с закрытой камерой сгорания. После внимательного изучения представленной информации станут понятны принципы правильного выбора.

Газовый настенный двухконтурный котёл с закрытой камерой сгорания

Целевое назначение оборудования

Технику этого типа применяют для оснащения объектов недвижимости, в которых нет штатных дымоходов. С помощью закрытой камеры проще создать благоприятные условия для горения. Соответственно, можно рассчитывать на экономное потребление энергетических ресурсов. Двухконтурный котёл предназначен для поддержания работоспособности систем отопления и горячего водоснабжения. Правильно подобрав модель достаточной мощности, успешно решают обе задачи без дополнительного оборудования.

Трубы дымохода можно установить снаружи

Реализация подобного проекта стоит дорого. Но его приходится применять, если надо обеспечить эффективное удаление продуктов горения. Для стандартной городской квартиры такое решение не подойдёт. Оно существенно изменяет внешний вид строения, поэтому разрешение не будет согласовано с местными муниципальными органами.

Сравните предыдущую конструкцию с компактным коаксиальным дымоходом

Закрытая камера сгорания – что это и чем отличается от открытой

Разные типы двухконтурных котлов

Классическая схема (на первом рисунке) функционирует с притоком воздуха из помещения, в котором установлено отопительное оборудование. Продукты горения вместе с остатками газа, сажей и другими примесями удаляются через стандартный дымоход. Понятно, что в данном случае возможны следующие негативные проявления:

  1. Быстрая утомляемость, ухудшение самочувствия, снижение сопротивляемости человеческого организма заболеваниям в условиях недостатка кислорода.
  2. Ухудшение КПД техники, которое объясняется нарушением состава горючей смеси.
  3. Отравление людей и домашних животных угарным газом.

К сведению! Приведённые сведения – достаточно основание для переноса комплекта оборудования в отдельное помещение. Топочную придётся оборудовать в соответствии с действующими нормами правил безопасности. В частности, правильная вентиляция должна обеспечивать не менее чем трёхкратный полный обмен воздуха за час.Газовый настенный двухконтурный котёл с закрытой камерой сгорания можно подключать к дымоходу коаксиального типа

На рисунке изображён пример для частного дома. В нём отмечена необходимость подъёма пола над уровнем грунта, чтобы предотвратить переохлаждение техники. Однако этот же вариант вполне подходит для оснащения типовой квартиры. Трубу устанавливают под небольшим уклоном наружу для удаления образующихся капель конденсата. Чтобы обеспечить достаточную скорость притока воздуха и удаления дыма,применяют принудительную вентиляцию.

Андрей ПавленковМнение экспертаАндрей ПавленковИнженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО ‘АСП Северо-Запад’Спросить у специалистаГазовый котёл с любой камерой сгорания, открытой или закрытой, работает эффективнее в комплекте с дымоходом коаксиального типа. В этом случае входящий воздух подогревается выходящими газами. Однако придётся учесть затраты на работу электрического вентилятора.

Устройство настенного двухконтурного газового котла

Основные компоненты и размеры стандартной техники бытовой категории

С помощью вентилятора выполняется отвод продуктов горения и принудительная подача свежего воздуха в рабочий объём закрытой камеры. Его включением управляется электроника с применением оперативных данных от датчика давления. Верхний теплообменник подключён к системе отопления. Циркуляцию жидкости по соответствующему контуру создают с помощью встроенного насоса. Нижний теплообменник (вторичный) предназначен для нагрева воды.

Характеристики двухконтурного настенного газового котла с закрытой камерой сгорания

Вне зависимости от того, открытая или закрытая камера сгорания, отличия других функциональных компонентов надо проверять в комплексе. Такой подход поможет подобрать оборудование в точном соответствии с техническим заданием определённого проекта.

Мощность и производительность

Для примерного расчёта применяют простую пропорцию: на каждые 10 м² площади отапливаемых помещений берут 1 кВт паспортной мощности отопительного оборудования. Но для уточнения лучше пользоваться специализированным калькулятором. Такой сервис предлагают бесплатно на официальных сайтах производители и продавцы газовых настенных котлов с закрытой камерой сгорания. При выборе подходящей программы обратите внимание на следующие позиции:

  • высоту потолков (стандартные значения пригодны для диапазона − 2,8−3 м),
  • количество и ориентацию внешних стен по сторонам света,
  • установленные окна и двери, размеры блоков, соответствие современным стандартам утепления,
  • уровень теплоизоляции стен,
  • минимальную температуру в регионе,
  • наличие соседствующих холодных помещений (подвала, чердака, неотапливаемой подсобной комнаты).

Итоговый результат мощности газового настенного двухконтурного котла с закрытой камерой сгорания увеличивают на 15−20% для предотвращения работы техники в предельном режиме и достаточной производительности при пиковых нагрузках.

Если дополнительно устанавливают бойлер косвенного нагрева, добавляют ещё 25−30%

Особенности теплообменников

Эта часть газового настенного двухконтурного котла с закрытой камерой выполняет важнейшие функции, поэтому пригодится отдельный анализ. Характеристики теплообменников оказывают существенное влияние на КПД оборудования и реальные эксплуатационные затраты.

Двухконтурные котлы с вторичным теплообменником

Основные рабочие режимы

При подключении только системы отопления теплоноситель перемещается циркуляционным насосом по соответствующему контуру через радиаторы. Нагрев – непосредственно в камере сгорания. Если открыть кран газового настенного двухконтурного котла, сработает специальный клапан. Применяется косвенный нагрев с использованием нижнего теплообменника. Когда запорная арматура перекроет поток горячей воды, автоматически подключается контур отопления.

Принцип работы конденсационного котла

Техника этого типа, как утверждают некоторые производители, способна обеспечить КПД более 100%. Прока вечный двигатель не изобретён, поэтому такие утверждения являются искусным рекламным приёмом. Прямого обмана нет, так как фантастическое превышение порога объясняется сравнением с реальными показателями классических котлов, выпускающих «в трубу» часть полезной тепловой энергии.

По рисунку несложно понять принцип работы. Для отбора тепла выходящих газов применяют дополнительный теплообменник. Конденсат накапливается в нижней части газового настенного двухконтурного котла с закрытой камерой, направляется через слив в дренаж.

К сведению! Конденсационный газовый котёл с закрытой камерой сгорания сложнее, чем стандартные модели. Он стоит дороже. Следует учесть уменьшение надёжности, обусловленное дополнительными компонентами конструкции.

Котлы с биотермическим теплообменником

Основные части типового изделия

В этой конструкции потоки жидкости в системах отопления и горячего водоснабжения разделены перегородками, но проходят внутри одного теплообменника. Изменение режимов работы выполняется с применением внешних устройств по стандартному алгоритму. Так, в летний период отопительный контур газового настенного двухконтурного котла с закрытой камерой отключается.

Функциональные компоненты

В таком газовом настенном двухконтурном котле с закрытой камерой сгорания не нужен стандартный трёхходовой клапан. Здесь нет второго теплообменника, меньше соединительных трубок. В среднем стоимость этих моделей ниже на 10−12% при незначительном ухудшении эффективности (0,5−1,5%).

Материал теплообменников

Для газовых котлов эти узлы создают из разных материалов. Применение стали позволяет снизить себестоимость. Пригодится пластичность, относительная простота обработки. Даже небольшие элементы можно сделать очень точно без чрезмерных производственных затрат. Главный недостаток – разрушение коррозийными процессами. Температурные деформации выводят из строя изделия с тонкими стенками.

Чугунные аналоги устойчивее к неблагоприятным воздействиям. Они сохраняют целостность в широком диапазоне температур. Их не повреждают абразивные примеси. Однако в данном случае существенное значение имеет качество проектирования. Также надо отметить солидный вес и большие размеры.

Медные теплообменники газового настенного двухконтурного котла с закрытой камерой лишены перечисленных недостатков. Это лёгкие и компактные изделия с высоким КПД. Они устойчивы к процессам коррозии. Существенным «минусом» является ограниченная прочность. При очистке от накипи с применением агрессивных химических соединений следует выполнять обработку очень аккуратно.

Виды горелок

Кроме стандартных, некоторые производители предлагают универсальные горелки. Они способны работать на разных видах топлива. Некоторые особенности понятны по стандартной маркировке. Так, обозначение «ГМ» означает возможность применения газа или мазута при возникновении соответствующей необходимости.

Простейшие горелки не регулируются. Они выполняют свои функции с применением одного режима горения. Есть двухступенчатые модификации. В самых сложных модулируемых моделях допустимо плавное изменение мощности.

Газовые настенные двухконтурные котлы с закрытой камерой оснащают вентиляторными горелками

Такие устройства обеспечивают высокое качество приготовления горючей смеси. Однако функционируют они только при подключении соответствующего источника электропитания.

Автоматические органы управления и защита

С помощью этих устройств поддерживают установленный пользователем режим, предотвращают перегрузки, блокируют подачу газа при возникновении аварийных ситуаций.

Самые простые регуляторы создают по энергонезависимым схемам

С помощью механических регистрируется изменение давления в газовой магистрали. Перемещением рукоятки можно установить необходимый уровень пламени. Более сложные системы способны выполнять разнообразные дополнительные функции:

  • электронное зажигание и модуляцию пламени,
  • самостоятельную диагностику,
  • настройку режимов с учётом реальной погоды и температуры в помещениях,
  • защиту от замерзания.

С помощью встроенных дисплеев упрощается настройка и считывание рабочих показанийК сведению! При соответствующем оснащении доступно получение сервисных уведомлений и управление через сеть Интернет.

Газовые настенные двухконтурные котлы с закрытой камерой оснащают расширительным баком и аварийным клапаном для компенсации и сброса лишнего давления. С помощью автоматического отводчика удаляют воздух из системы отопления. Специализированные устройства перекрывают подачу газа, если погасло пламя и штатное поджигание не функционирует. Предусмотрена защита от перегрева привода насоса, бросков напряжения в сети электропитания.

Габариты и внешний вид

Настенные модели газовых двухконтурных котлов с закрытой камерой сгорания создают с размерами, подходящими для размещения в стандартной корпусной мебели

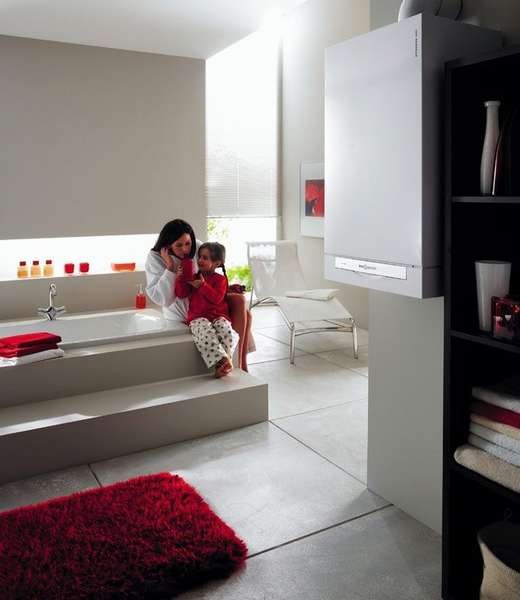

Предполагается популярное решение с установкой такого оборудования на кухнеС учётом отличных эстетических параметров современных моделей вполне допустимо закрепление техники на видном месте

Преимущества и недостатки котлов закрытого типа

После детального ознакомления с оборудованием можно точно определить следующие плюсы и минусы:

  1. Газовый настенный двухконтурный котёл с закрытой камерой сгорания подходит для оснащения небольших квартир и загородных домов. Для крупных объектов недвижимости приобретают более мощные модели в напольном исполнении.
  2. Применение такой камеры предотвращает снижение концентрации кислорода в комнате, повышает точность приготовления горючей смеси, улучшает КПД.
  3. В комплексе с коаксиальным дымоходом снижаются затраты на комплексный монтаж отопительного оборудования. Упрощается выполнение обязательных правил.
  1. Использование вентилятора подразумевает повышенный шум, расход электроэнергии, увеличение общей сложности и себестоимости.

Обзор рынка

Бренд/Модель Тепловая мощность, кВт Цена, руб. Особенности

Bosch/ Gaz 6000 W WBN 6000-24 С 3.0

7,2−24 24800−27900 Встроенный расширительный бак

Медный теплообменник, производительность по горячей воде − до 6,8 л/мин для температуры в +50°C.

Ariston/ EGIS PLUS 24 FF

9,8−24 31200−35500 КПД − 94,5%

Электронное управление

Производительность по горячей воде − до 9,7 л/мин для температуры в +35°C.

Ariston/ Genus Premium EVO 24 FF

2,5−22 70 400−78000 Конденсационный

КПД − 108,1%

Циркуляционный насос

Электронное управление.

Electrolux/ GCB Basic Space Duo 24 Fi

5,3−24 31 200−33800 Отапливаемая площадь − до 220 м².

Электронное управление.

Материалы первичного/вторичного теплообменника: медь/сталь.

Baxi/ ECO-5 Compact 24F

9,3−24 29 300−34800 Электронное управление

КПД – 93,1%

Защита от перегрева

Воздухоотводчик, «газ-контроль».

Для уточнения данных рекомендуется изучить актуальные отзывы:

Абрамыч, Нарьян-Мар, ElectroluxHi-TechFiGCB 24: Достоинства: дизайн, качество, два контура. В случае возникновения неисправности котёл подаёт звуковой сигнал, на экране высвечивается код неисправности.

Недостатки: маленький расширительный бак, зависимость от сети 220 В.Обслуживать котёл надо ежегодно, главное − чистить теплообменник. Делают это работники газовой службы, но после их первого визита стало понятно, что это можно сделать и самому. И не реже, чем раз в год, поскольку пластины теплообменника тонкие и расположены близко друг к другу, окислы и продукты горения постепенно засоряют пространство между ними».

Подробнее на Отзовик: http://otzovik.com/review_341973.html.

Установка газового двухконтурного котла и дополнительные рекомендации

При поиске моделей специально ограничена максимальная мощность. В соответствии с действующими правилами газовый настенный двухконтурный котёл с закрытой камерой до 30 кВт можно устанавливать в коридоре, на кухне и в другом нежилом помещении. Для более высоких потребностей придётся подобрать напольный вариант. От уровня 150 кВт требуется специальная котельная.

Официальные ограничения со временем изменяются, поэтому надо уточнить действующие нормы перед установкой. Чтобы исключить ошибки, выполнение работ поручают ответственным специалистам обслуживающей организации, профильного сервисного предприятия. Для получения дополнительной информации пользуйтесь комментариями к статье. Здесь можно публиковать собственное мнение о технике разных торговых марок, делиться опытом применения, замечаниями и советами.

Это видео поясняет особенности применения коаксиального дымохода и стабилизатора напряжения:
