Для обеспечения приятной жизни в коттедже в зимний период, исключающей возникновение опасных ситуаций, нужно разработать и смонтировать грамотную систему отопления. Из всех видов, газовое – наиболее экономичное. Однако при подборе и установке оборудования данного типа необходимо жестко придерживаться существующего свода правил. Тогда проживание будет не только комфортным и экономически выгодным, но и безопасным. При этом важно правильно смонтировать дымоход для газового котла в частном доме, ведь от его пропускной способности, герметичности и безопасности в большей степени зависит необходимая теплоотдача котла.
СодержаниеДымоход для газового котла в частном доме: назначение, особенности
При проектировании теплоснабжения домов и коттеджей нужно грамотно выбрать дымоходы для котлов, отводящие горячий воздух, содержащий вредности. Задача важная, поэтому к таким элементам системы выдвигаются нижеприведенные требования:
- Обеспечение достаточной тяги.
Главное – правильно расположить и выбрать диаметр дымохода на газовый котел.
- Исключение возникновения деформации и повреждений под влиянием высокой температуры перемещаемой среды.
Температура достаточно высока, поэтому дымоходная труба для газового котла должна быть произведена из термостойкого материала.
- Не должно происходить изменения свойств материала при химическом воздействии.
- Подходящая форма.
В настоящее время больше распространены круглые трубы, так как на их стенках задерживается меньше копоти.
Основные требования к устройству дымохода в частном доме
Если вы самостоятельно устанавливаете дымоход в коттедже, изучите и строго придерживайтесь правил, описанных в нижеприведенных нормативных документах:
- СНИП 40-01-2003.
- СНИП 42-01-2002.
При этом наиболее важными моментами, которые необходимо учесть при монтаже дымоотвода: верный расчет системы дымоудаления, то есть высоты и диаметра дымохода для газового котла, подбор материала трубы, периодичность сервисных работ (очистки и текущего ремонта).
Кроме того, в правилах пожарной безопасности четко определены требования для дымохода газового котла. Конечно, каждый год они несколько видоизменятся, но общие положения выделить можно:
- Комната, в которой расположен газовый котел, должна в достаточном объеме вентилироваться, то есть необходимо устройство вытяжной вентиляции (механической или естественной). При этом дымоход категорически запрещается выводить в вытяжную шахту. В одну дымоходную трубу можно отводить продукты сгорания от нескольких котлов, главное – комната должна быть достаточного объема (высота – не менее 2 метров, площадь – 7,5 метров на 1 котел), а дымоотвод категорически запрещается загораживать какими-либо решетками.
- Оборудование, расположенное в разных котельных нельзя объединять в один дымоход. Если оно находится в одной комнате, такое устройство допускается с двумя оговорками: котлы должны быть подключены к дымоотводу расположенные друг от друга на расстоянии более 100 см по высоте, обязателен монтаж рассекательного устройства.
- Необходимо соблюдать нормы пожарной безопасности при пересечении перегородки, которая подвержена возгоранию. То есть при пересечении деревянных перегородок необходима установка противопожарных рассечек. Кроме того, нужно оставлять свободным небольшое расстояние между трубопроводом и горючими материалами (например, утеплителем) не менее 5 сантиметров. Для данной цели отлично подходят сэндвич-трубы, которые не требуют дополнительных работ в данном случае. До несущих же сгораемых конструкций должно быть больше 100 см от трубы. Выполнения данного условия допиваются путем горизонтального отвода канала. Главное – не делать такой участок слишком длинным, в противном случае система может работать некорректно.
- Необходимо соблюдать противопожарные требования по устройству сгораемых перекрытий. Балки и стены, находящиеся вблизи дымоходной трубы, должны быть обработаны специальными огнезащитными растворами, предел огнестойкости которых – не менее 120 минут.
- Для прохождения через кровлю здания должен быть установлен специальный проход. В случае с керамическими и сэндвич-трубами устроить это довольно просто, необходимый элемент есть в стандартной линейке материалов.
- Максимальная длина всех горизонтальных участков должна быть не более 3 метров.
- При устройстве стального дымохода обязательно его утепления, к тому же запрещается монтировать ее с разрывами или негерметичными соединениями внутри здания.
Статья по теме:
В рамках данного обзора мы попытаемся разобрать газовые котлы для отопления частного дома. Как выбрать оптимальный вариант и расставить приоритеты для простых пользователей, какие существуют модели, как правильно осуществить монтаж своими силами.
Особенности устройства дымохода в частном доме: расчет диаметра и высоты, выбор изоляционного материала
Как правильно сделать дымоход, чтобы система вентиляцииработала правильно и долго? При устройстве вытяжной трубы для газового котла отопления необходимо не только придерживаться правил пожарной безопасности, по и провести правильные расчеты высоты и диаметра трубы. Так как от данных параметров зависит качество тяги, а значит, безопасность отвода продуктов сгорания.
Если вы не уверены в собственных силах, стоит доверить данный расчет профессионалам. Однако в СНИПе прописаны правила, внимательно изучив которые, можно рассчитать длину и диаметр трубы для газового котла самостоятельно.
Рекомендации по выбору высоты дымохода:
- Для обеспечения необходимой тяги необходимо смонтировать дымоход не менее 5-7 метров.
- Высота выступающей над крышей части трубы зависит от удаленности от конька здания.
- Необходимо учитывать скорость и направление ветра в месте выхода трубы на крыше, так как в некоторых случаях возможно задувание продуктов сгорания практически вертикально вниз, что приведет к ощутимым неудобствам.
Интересно! Некоторые современные газовые котлы оборудованы датчиком тяги. Если он часто показывает ошибку, высота трубы подобрана не правильно, и необходимо ее увеличить или перенести дымоход.
Правила, касающиеся диаметра дымохода:
- В большинстве случаев диаметр дымоходной трубы должен быть равен размеру выходного отверстия из котла. Однако, если необходимо устройство канала очень большой высоты, возможно, потребуется увеличение диаметра для предотвращения создания излишнего сопротивления.
- Ни в коем случае не допускается сужение канала. Например, если выход от котла – 200 мм, то и труба должна быть не менее 200 мм.
Важно! Вентиляция котельной необходима для предотвращения скапливания газов в помещении, когда устройство выключено. Главное – правильно подобрать сечение вытяжного канала.
Еще один важный момент при устройстве газовой трубы – ее утепление. Сделать это необходимо для предотвращения образования конденсата и заливания его в котел. Главная цель утеплителя – удержание наружного холода, чтобы при движении теплого воздуха внутри трубы стенки нагревались максимально быстро, и воздух не охлаждался до «точки росы». Утеплить газоходы для газовых котлов можно одним из нижеперечисленных способов:
- Накручивание и закрепление при помощи хомутов базальтовой ваты на трубу.
- Покрытие поверхности дымохода базальтовыми скорлупками – оптимальный вариант, так как они обладают наилучшими теплоизоляционными свойствами.
- Картоном или базальтовыми матами обычно утепляют кирпичный дымоход, так как в данном случае этот вариант является наиболее простым. После монтажа маты покрывают ровным слоем штукатурки.
Выбор дымохода на газовый котел: материалы
Если вы решили установить дымовую трубу для газового котла самостоятельно, в первую очередь нужно выбрать материал, из которого она будет изготовлена.
Каждый из нижеперечисленных вариантов обладает своими достоинствами и недостатками. Поэтому обычно для конкретного случая идеально подойдет только один из видов:
- Коаксиальный.
- Из нержавеющей стали.
- Кирпичный.
- Из асбестоцементных труб.
Чтобы вы правильно выбрали, из чего сделать дымоход в частном доме, разберем каждый тип в отдельности.
Особенности коаксиальных дымоходов для газовых котлов
Коаксиальный дымоход – одна из разновидностей металлических или пластиковых труб. Он выполнен в виде конструкции из двух труб разного размера (меньшая вставлена в большую), причем по всей длине стоят перемычки, препятствующие их соприкасанию, для достижения максимальной эффективности. Купить коаксиальный дымоход для газового котла можно в любом специализированном магазине, однако стоимость его довольно высока, поэтому используется он только в крайних случаях.
Принцип движения воздуха по такой трубе несколько отличается от стандартного варианта. Приточный воздух поступает в топку не из помещения, а по внешнему контуру трубы, по внутреннему же осуществляется выброс продуктов сгорания. Благодаря такому устройству, коаксиальные дымоходы обладают следующими достоинствами:
[item icon=fa-plus ]Сокращаются общие теплопотери здания, ведь в данном случае воздух для поддержания горения топки поступает не из комнаты, а нагретый за счет удаляемого (принцип рекуперации).
[item icon=fa-plus ]Уменьшается возможность возникновения возгорания в местах соприкосновения трубы с конструкциями здания, благодаря изолированности горячей трубы.
[item icon=fa-plus ]Высокий КПД, благодаря которому в атмосферу попадает минимальное количество загрязнений.
[item icon=fa-plus ]В данном случае применяются только камеры закрытого типа, которые являются наиболее безопасными. К тому же размер такого устройства гораздо меньше, что позволяет устроить котельную минимальной площади.
У данного варианта есть и недостатки:
[item icon=fa-minus-circle ]Высокая цена коаксиальных дымоходов для газовых котлов.
[item icon=fa-minus-circle ]Ограничение по длине труб, расположенных горизонтально (максимум 2 метра).
Интересно! Такие трубы обычно используются при использовании газовых котлов без дымохода. Так как их монтаж является единственным способом отвода нагретого воздуха без установки сложной системы дымоотводов.
Дымоход из нержавеющей стали: особенности, достоинства и недостатки
Использование простых дымоходов из нержавеющей стали для газовых котлов – довольно редкий случай. Так как они подвержены коррозии, быстро нагреваются, а значит, являются пожароопасными. Единственный вариант – использование кислотно- и термостойких металлических труб. Они стоят несколько дороже, зато более надежные и долговечные. Кроме того, их толщина не превышает 0,5-0,6 мм, благодаря чему дымоход из данного материала довольно легкий, поэтому может крепиться непосредственно к стенам здания.
Главное при устройстве оцинкованного дымохода – надежно закрепить трубу снаружи здания при помощи дополнительной несущей конструкции. Если этого не сделать, сильным порывом ветра ее может просто снести.
Достоинства оцинкованных труб:
[item icon=fa-plus ]Эстетически привлекательный внешний вид.
[item icon=fa-plus ]Гладкость внутренней поверхности, благодаря чему на ней меньше оседает сажа (в сравнении с кирпичным дымоходом).
[item icon=fa-plus ]Монтаж может быть произведен как внутри, так и снаружи здания. Главное при этом – качественное утепление канала.
[item icon=fa-plus ]Нет необходимости устраивать фундамент под канал (благодаря небольшому весу).
Кирпичный дымоход
Наиболее распространенный и надежный способ отвода горячего воздуха – устройство кирпичного дымохода для газового котла. Главное – грамотно рассчитать его размер и расположение на стадии проектирования здания. Если же была допущена ошибка и система работает не правильно, внести изменения в конструкцию будет практически невозможно.
Достоинства кирпичных конструкций:
[item icon=fa-plus ]Стоимость.
При грамотном расчете затраты на устройство данного типа дымохода будут минимальными в сравнении с остальными типами.
[item icon=fa-plus ]Способность аккумуляции тепла.
[item icon=fa-plus ]Огнеупорность.
Кирпич не горит, поэтому даже при возникновении пожара , огонь не будет распространяться по зданию.
[item icon=fa-plus ]Долговечность.
Недостатки:
[item icon=fa-minus-circle ]Большой вес.
[item icon=fa-minus-circle ]Оседание копоти на стенках канала за счет шероховатости внутренней поверхности.
[item icon=fa-minus-circle ]Отсутствие устойчивости к кислотной среде.
[item icon=fa-minus-circle ]Разрушение конструкции из-за сильных перепадов температуры.
Дымоход из асбестоцементных труб
Установка дымохода для газового котла из асбестоцементных труб – не очень простой в плане монтажа, но недорогой вариант. Эти неметаллические трубы подводятся к котлу стандартными фасонными элементами. При этом в нижней части необходимо установить сборник конденсата, а в верхней – крышный зонтик для предотвращения затопления трубы по время дождя. Такие воздуховоды устанавливаются на специальные опоры из кирпича или металла. Главное – правильно рассчитать нагрузку, чтобы избежать обвала конструкции.
Чаще всего для каждого котла предусматривают отдельный дымоход данного вида. Главное – хорошо произвести утепление трубопроводов, чтобы не обжечься, и в правильном месте смонтировать сборник конденсата.

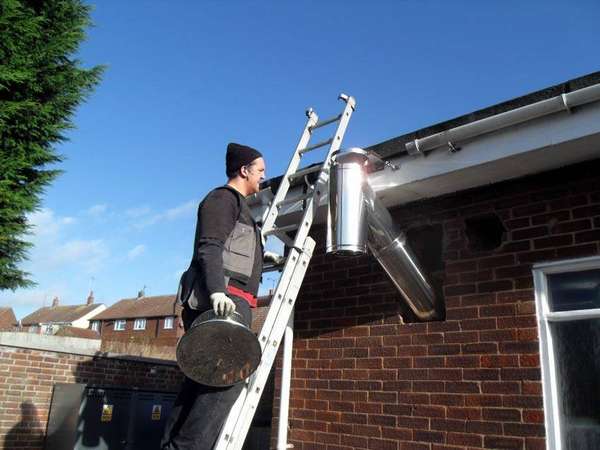

Как правильно сделать дымоход для газового котла в частном доме своими руками?
Перед установкой дымохода для газового котла нужно грамотно рассчитать его размеры и высоту. Монтаж же нужно проводить строго следуя предполагаемому плану. В противном случае возможно появление обратной тяги или быстрое разрушение конструкции. Кроме того, необходимо определиться с материалом и расположением конструкции. Ведь именно от этих параметров зависит необходимость утепления и особенности монтажа.
Монтаж металлических труб происходит по нижеприведенному плану:
- Подготовительный этап.
Включает закупку необходимых материалов и нанесение разметки на перекрытия здания в местах, где будет проходить дымоход.
- Бурение отверстий для труб
- Подключение котла к дымоходу при помощи переходного адаптера.
- Наращивание трубы до необходимой длины.
- Установка проходов через перекрытия.
- Укрепление стыков при помощи хомутов и саморезов.
- Прикрепление трубы стенам здания при помощи хомутов (шаг – 2 метра).
- Установка крышного зонтика.
- Изоляция дымохода.
Если монтаж проведен правильно, ремонт дымохода для газового котла потребуется проводить через очень продолжительный промежуток времени. Поэтому если вы не уверены в своих силах, доверьте эту работу профессионалам.
По завершения монтажа возникает вопрос: как проверить тягу в дымоходе газового котла, и правильно ли все устроено? Ведь при недостаточной тяги может возникнуть не только образование конденсата, но и поступление газа в дом или затухание горелки.
Проверить тягу можно следующими способами:
- При помощи анемометра.
- Поднеся лист бумаги к дымоходу.
Если тяга недостаточная, необходимо приостановить работу оборудования и не включать его до устранения ошибок монтажа дымохода от газового котла.
Таблица цен дымоходов для газовых котлов
Купить дымоход для газового котла можно в любом специализированном магазине. При этом цена в основном зависит от материала трубы и количества фасонных элементов. Ниже представлена таблица средних цен на дымоходы разных типов.
Тип Диаметр, мм Длина, м Средняя стоимость, руб.
Коаксиальный100 0,75 3200
Из нержавеющей стали120 1 550 Из асбестоцементной трубы
100 3,95 330
Видео: ошибки при выборе дымохода для газового котла
Вывод
Ошибки при выборе и установке дымохода для газового котла в частном доме могут привести к возникновению аварийной ситуации. Поэтому если вы не уверены в своих расчетах, обратитесь к профессионалам.
