Грубка – небольшая печь, объединяющая в себе отопительную и варочную функции. Кроме того, печь имеет привлекательный внешний вид и исполняет роль своеобразного камина, что очень удобно при наличии желания не только отопить помещение, но и украсить его.
Устройство и принцип работы
Строительство грубы будет бессмысленным с целью постоянного пользования в суровых климатических условиях, потому что конструкция печи не предусмотрена для длительного прогрева большого пространства. Такая печь менее теплоэффективна по сравнению с другими, поэтому она лучше подходит для сезонного использования.
Устройство печи грубки относительно простое, но чтобы возвести постройку самостоятельно, необходимо знать базовые принципы теплотехники и иметь навыки работы с кирпичом. Принцип работы грубы такой же как и у других кирпичных печей.
Дрова закладываются в топку, открытое поддувало дает выход дыму без попадания в помещение. Особый извилистый дымоход выводит газы от сгорания наружу. Такая конструкция дымоходных труб позволяет сохранить тепло и обогреть большую площадь. Длинная труба и особый вид щитка дают возможность отопления с минимальными затратами топлива.
В конструкции присутствуют следующие элементы:
- Поддувало с дверцей, необходимое для хорошей циркуляции воздуха,
- Топочник – камера для подачи топлива в печь,
- Щиток со специальными каналами, предназначенными для прохождения газа,
- Дымоход в грубке, как и в любой другой печи предназначен для вывода газов от сгоревшего топлива наружу. Обязательно наличие дверцы и заслонки.
Преимущества и недостатки
Печь груба очень удобна для использования на даче. Отапливать помещение такой печью постоянно тоже можно, но при наличии хорошей теплоизоляции дома. Если грубу украсить керамической плиткой, она станет прекрасным дополнением к интерьеру, требуется только желание и фантазия хозяина. У данного агрегата преимуществ гораздо больше, чем недостатков.
Стоит ли заниматься строительством конструкции решить просто, ознакомившись со списком:
Преимущества:
- Компактность.
- Возможность применения печи для готовки пищи.
- Привлекательный внешний вид.
- Для возведения необязательны дополнительные строительные работы внутри дома.
- Простота исполнения и эксплуатации.
- Возможность оснащения печи лежанкой, но только при использовании дров как топлива.
- Небольшие затраты стройматериалов.
Недостатки:
- Меньшая теплоэфективность.
- Использование возможно по сезонам или в маленьких домах.
Виды конструкций
Печь груба различается по видам конструкций. Распространенно два вида – со встроенным щитком и с пристроенным.

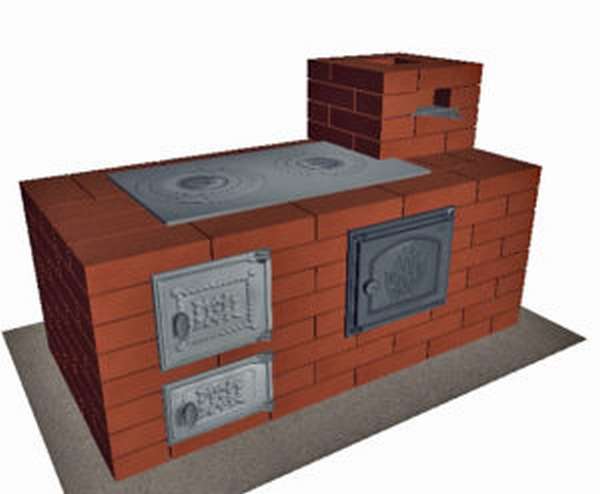

- Со встроенным щитком. Если строить грубу со встроенным щитком, внешне она сильно напоминает варочную плиту. Такая конструкция наиболее легка в исполнении и требует меньших затрат материала. Преимуществом подобной грубы, является возможность возведения печи без фундамента.
- С пристроенным щитком. Так же щиток можно пристроить снаружи, сделать печь похожей на камин, но постройка займет гораздо больше сил и потребует чуть ли не вдвое больше материалов. Удобством станет то, что аккуратная постройка из кирпича или декоративно украшенная керамической плиткой печь станет отличным дополнением к интерьеру и придаст дому особый шарм.
Схемы щитков
Печь груба может иметь несколько назначений и в зависимости от целей ее использования, строят различные виды щитков. Рассмотрим возможные варианты щитков:
- Последовательный ход с вертикальными каналами. Для постройки такого вида щитка требуется наименьшее количество материалов. Схему проще воплотить в жизнь тем, кто не имеет достаточного опыта, благодаря простоте конструкции. Если схема щитка построена правильно, сопротивление газам будет самым большим, теплоэффективность средняя.
- Последовательный ход с горизонтальными каналами. Построить схему гораздо сложнее, чем предыдущую, но по параметрам они не различаются. Теплоээфективность повышается, за счет снижения сопротивления газам.
- Последовательный ход с длинными вертикальными каналами. Главные преимущества схемы заключаются в том, что простота возведения соответствует первому виду, а теплоэфективность второму. Минусами станет необходимость дополнительной постройки фундамента и большие затраты стройматериалов.
- Параллельный ход. Печь со щитком с параллельны ходом некомпактная, занимает много пространства, но теплоэффективность у нее самая большая. Существует возможность снижения мощности топки.
Этапы изготовления своими руками
Печь груба нетрудоёмкая, возведение агрегата займет наименьшее количество стройматериалов, а законченный вариант не займет много места, что очень удобно для небольших домов. Построить грубу опытному печнику будет совсем легко. Начинающему придется вникнуть в принцип работы и устройство конструкции, немного повозиться, но большое желание и соответствующие усилия принесут свои плоды.
Как основной строительный материал лучше использовать керамический огнеупорный кирпич. Качественный керамический кирпич имеет яркий красный цвет и при постукивании издает отчетливый звон. Кирпич с трещинами на поверхности лучше не применять. Для построения перегородок внутри печи можно использовать более дешевый переженный кирпич, но для конструкции самой печи его использовать не стоит.
Обустройство фундамента
Построение фундамента достаточно долгий и сложный процесс. Перед началом строительства необходимо сделать разметку на будущем месте печи.
Выкопанная яма должна быть больше конструкции как минимум на 25 см. Яма наполняется щебнем или любыми другими камнями. Заливается раствор цемента с песком в соотношении 1:2, щебень должен полностью заполниться раствором.
Как цемент высохнет, создается кирпичная кладка по размеру залитой ямы. При создании кирпичной кладки обязательно использование строительного уровня, для контроля параллельности фундамента земле. Высохшую кладку покрываем рубероидом.
Приготовление раствора
Для того, чтобы возвести конструкцию самостоятельно лучше использовать глиняный раствор из-за лучшего удержания температуры. В приготовлении раствора используют глину песок в пропорциях 1:2. Перед тем, как замешивать раствор рекомендуется просеять компоненты через сито.
Стоит заметить, что для раствора подходит только карьерный песок, но не речной или морской, а оптимальной глиной будет жирная. Готовую сухую смесь высыпать в заранее приготовленную емкость и залить водой. Чтобы раствор лучше ложился, стоит оставить его настаиваться на всю ночь, и только утром использовать. Для улучшения смеси добавляют стакан соли и килограмм цемента.
Кладка печи и порядовка
Рассмотрим самую простую схему для постройки грубки. Для неопытных строителей такая конструкция будет ясна.
Порядовка:
Перед началом выкладки ряда стоит сначала выложить ряд сухого кирпича. Для удобства следует пронумеровать все элементы. Для лучшего качества кладки лучше сначала замочить кирпич и дать ему настояться в воде несколько минут.
Все ряды обязательно нужно проверять строительным уровнем, а углы отвесом, иначе конечная постройка будет перекошенной. Во время строительства нужно следить за тем, насколько равномерно наполняются швы, в них ни в коем случае не должно быть воздуха. Специалисты знают, что зазор между швами не должен превышать 3 мм.
Основные моменты кладки:
- Поверх гидроизоляционного рубероида кладутся ряды кирпича и производятся все необходимые замеры, осуществляется проверка швов.
- Дверцу поддувала необходимо надежно закрепить в конструкции, для этого применяется асбестовая проволока, ей обматывается корпус дверцы. Подготовленная дверца устанавливается на место.
- После изготавливается кладка четырех рядов с перекрыванием поддувала. Между кирпичами и дверцей поддувала оставляется зазор в десять мм.
- Производится установка дверцы топки по тому же принципу, что и установка дверцы поддувала. Выкладывается еще пять рядов кирпичей.
- Далее производится установка плиты, с осуществлением предварительных замеров. Зарезы на плите делаются при помощи болгарки. Толщина плиты должна быть меньше толщины кладки. Закрепляем плиту раствором.
В качестве наглядного примера (чтобы понимать основные этапы работ), вы можете увидеть процесс кладки на фото:
Конструкция основной части печи закончена.
Дымоход
Печь не будет закончена без правильного монтажа дымохода. К этому элементу следует подойти со всей серьезностью и тщательностью, ведь от правильного дымохода зависит безопасность человека. Если дымоход построен неправильно, он не будет выводить газы от сгоревшего топлива, а значит, эксплуатация печи невозможна.
Газ выводится наружу, пройдя через несколько каналов. Необходимо наличие ровной поверхности, способствующей лучшему выходу дыма. Для начинающих печников без достаточного опыта работы с кладкой кирпичей лучше установить простой вариант трубы – из нержавеющей стали.
Она обеспечит хорошую тягу и практически не образует конденсат. Выведение трубы наружу через крышу гораздо проще, чем при возведении кирпичного дымохода. Кроме того, стоимость такой трубы минимальная.
Чтобы печь работала, следует соблюдать следующие правила:
- Подобрать сечение, подходящее для всей конструкции.
- Длина трубы не менее пяти метров.
- Толщина дымохода не должна быть меньше 0,5 мм.
- Необходимо наличие места для прочистки дымохода.
- Дымоход укрепляется при помощи проволоки и герметика, это не позволит лишним газам попасть в помещение.
- Трубу нужно дополнительно утеплить, это сохранит больше тепла в доме и предотвратит замерзание трубы зимой.
- Дымоход должен располагаться на расстоянии не меньше 1 м от ближайшей конструкции.
Другие примеры порядовок
Другие примеры порядовок:
Правила эксплуатации
Эксплуатация кирпичной печи не только не создает трудности любителям, но и создает ощущение уюта от отрытого огня.
- Лучше использовать печь грубку посезонно. Малая теплоэффективность не позволяет использовать печь круглый год, она не сможет хорошо прогреть большой дом во время холодной зимы.
- Необходимо регулярно прочищать дымоход, чтобы газы не попадали в помещение и не травили обитателей дома.
- Топить печь только с соблюдениями техники безопасности, не класть слишком много дров за один раз, плотно закрывать дверцу топливника после закладки партии топлива.
- Если печь применяется как варочная плита, необходимо использовать соответствующую чугунную, глиняную или алюминиевую посуду, а так же различные прихватки или перчатки во избежание получения ожогов.
- При наличии лежанки на печи, топить стоит только дровами. Уголь слишком сильно нагревает поверхность лежанки.
- Перед началом использования печи обязательно убедиться в правильности монтажа дымохода.
- В качестве топлива лучше использовать дрова или уголь. Применять различные отходы из современных материалов не рекомендуется, они выделяют вредный для здоровья газ и забивают дымоход.
Где лучше установить?
Грубу можно установить практически в любом месте. Если ваша печь выполняет только функцию обогрева дома, лучше построить её в подсобном помещении, чтобы освободить место в основной части дома и исключить попадание дыма в жилые комнаты.
Если же пользователь печи желает построить для себя упрощенный красивый камин, грубу лучше устанавливать в комнате, которая является местом сбора семьи и гостей. Каждый оценит необычный и привлекательный элемент интерьера, если печь построить аккуратно, дополнительно покрыв ее специальным облицовочным материалом.
При построении печи со встроенным щитком, лучшим местом для установки станет кухня. Грубка в данном случае выполняет функции варочной плиты, приготовление на ней пищи не только придаст еде особенный вкус, но и значительно сэкономит электроэнергию или газ.
Важно, чтобы на территории установки печи был достаточно прочный пол. Кровлю в месте прохождения дымохода нельзя переделывать.
Вывод
Печь груба – экономичный источник тепла, создающий комфортную атмосферу. Кирпичная печь придает дому неповторимое ощущение уюта и деревенской самобытности. При желании построить такой агрегат сможет кто угодно, стоит только немного разобраться в принципах кирпичной кладки.
При наличии соответствующих навыков, дымоход тоже можно сделать кирпичным, но стоит делать это с осторожностью, постройка дымохода требует точности. Для маленькой дачи груба особенно удобна, она обеспечит равномерное распределение тепла в доме и не займет много места. Так же печь станет прекрасным устройством для приготовления еды.
