Что такое клапан (кран) Маевского, как правильно его выбрать, установить и пользоваться?

Здравствуйте, наш постоянный читатель!

Понятие жилья для современного человека в обязательном порядке включает в себя  комфортную температуру и зимой и летом. В нашем климате жить зимой в доме или квартире без отопления попросту невозможно. Самая частая проблема холодной системы отопления – наличие воздуха в радиаторах и трубах, и для его стравливания существует специальное приспособление – клапан Маевского.

Что это такое и для чего он нужен

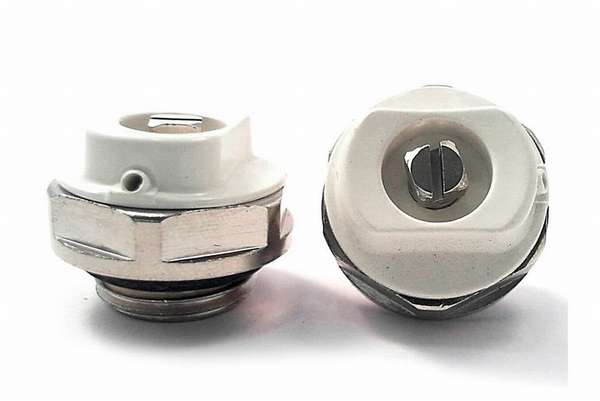

Это запорная арматура очень простой и надежной конструкции для спуска воздуха из замкнутой системы, управляемый вручную. Он существует почти девяносто лет и применяется почти в первоначальном виде до настоящего времени.

Что такое клапан (кран) Маевского, как правильно его выбрать, установить и пользоваться?

Другие его названия: радиаторный игольчатый воздушный клапан, кран для спуска воздуха, самое употребительное – кран Маевского. В учебных пособиях обычно употребляется название радиаторный игольчатый воздушный клапан.

Назначение и сферы применения

Частой причиной неэффективной работы отопления и холодных батарей является завоздушивание. В воде системы отопления всегда имеется воздух, он попадает туда следующими путями:

  • растворенный воздух всегда имеется в воде, он попадает в систему с подпиткой,
  • попадает при захватывании воздуха насосом,
  • при утечках,
  • при коррозии в воду попадает водород (ив стальных системах, и в системах с алюминиевыми радиаторами также).

Кран Маевского – устройство для стравливания воздуха из систем отопления. Монтируется они обычно на радиаторы (вкручивается в специальных отверстиях в пробках-заглушках) или в самых высших точках системы.

Управление и технические характеристики

Управляется кран Маевского вручную – винт откручивается и закручивается отвертками или с помощью специального ключа.

Клапан рассчитан на применение в системах отопления с давлением до 1,6 Мпа.

При использовании в системах с более высоким давлением или возможностью сильных гидравлических ударов он недостаточно надежен – есть вероятность возникновения течи.

Тип подключения

Корпус крана с внешней резьбой вкручивается в пробку радиатора или патрубок трубы, как муфтовый кран с наружной резьбой.

Устройство

Запорный клапан состоит из корпуса с отверстием сбоку для выхода воздуха и вкручивающегося в него конического винта.

Что такое клапан (кран) Маевского, как правильно его выбрать, установить и пользоваться?

Полностью закрученный винт герметично закрывает отверстие в кране. На корпусе имеется резьба для вкручивания в радиаторную пробку или патрубок с внутренней резьбой. На корпус надето уплотнение для герметизации соединения. Как правило, используемый для крана материал – латунь. Стальные изделия практически не встречаются.

Принцип работы

Принцип работы клапана прост: при выкручивании конического винта из корпуса воздух (или вода) поступает в появившееся пространство и под воздействием давления в системе выходит наружу через боковое отверстие.

Виды и конструкции

Видов крана Маевского практически только два: ручной и автоматический.

Автоматический клапан не очень пригоден для централизованных систем отопления – он легко засоряется. Это устройство работает без участия человека – в нем находится поплавок, который открывает клапан при появлении воздуха.

Ручная модель имеет очень простую и функциональную конструкцию, выполняет одну-единственную функцию, поэтому все изделия имеют одну конструкцию.

Что такое клапан (кран) Маевского, как правильно его выбрать, установить и пользоваться?

1 – латунный корпус, 2 – рабочий винт с протоками, 3 – колпачок из нейлона, 4 – уплотняющее кольцо.

Разновидности клапанов показаны на фото:

Что такое клапан (кран) Маевского, как правильно его выбрать, установить и пользоваться?

1. Кран Маевского под инструмент (импортный тип),

2. Кран Маевского под руку (импортный тип),

3. Отечественный вид крана Маевского

Отличия

Принципиальные отличия имеются только в диаметре наружной резьбы на корпусе: есть изделия с диаметрами ½’’ и ¾’ (15 и 20 мм)’. Бывают изделия и с диаметром 1 дюйм.

Винт можно выкрутить при помощи отвертки или специального ключа. Головка винта имеет квадратную форму (изредка шести- и восьмигранную головку) и прорезь под плоскую отвертку. Ключ поставляется в комплекте к клапану. Есть модели с ручкой для выкручивания винта.

В маркировке обозначается присоединительный диаметр в миллиметрах, параметры резьбы обозначаются М101 – длина 10 мм, шаг метрической резьбы 1 мм.

Преимущества и недостатки

Преимущества:

  • простая конструкция,
  • долговечность,
  • компактность и возможность установки даже в труднодоступных местах,
  • надежность,
  • небольшая цена,
  • стильный дизайн.

Недостатки:

  • необходимость выпускать воздух вручную – краны Маевского не срабатывают автоматически. Для заполнения крупных систем не очень подходят – стравливать воздух придется очень долго, в местах постоянного скопления воздуха лучше поставить автоматический воздухоотводчик,
  • не предназначены для работы в системах с давлением более 1,6 Мпа.

Советы по выбору и цены

Покупайте клапаны в магазине, а не на рынке. Желательно с чеком. Хотя их конструкция проста и надежна, бракованные изделия все-таки случаются – можно будет заменить. Не покупайте стальные изделия (если вдруг попадутся), идеальный материал – латунь.

Что такое клапан (кран) Маевского, как правильно его выбрать, установить и пользоваться?

Если на винте имеются ручка, стравливать воздух будет намного проще. И детям в интересном возрасте тоже. Поэтому при выборе такой модели трезво оцените возраст и степень шаловливости детских ручек.

Не ошибитесь с диаметром корпуса.

Правила монтажа и эксплуатации прибора

Технология монтажа клапана в радиаторы отопления не  представляет особой сложности, за него можно взяться даже неопытному домашнему мастеру.

Что такое клапан (кран) Маевского, как правильно его выбрать, установить и пользоваться?

Необходимые инструменты и материалы

Разводной или гаечный ключ, лента ФУМ, клапан, радиаторная пробка с отверстием для монтажа воздухоотводчика.

Схема подключения

Краник Маевского обычно вкручивают в верхнюю радиаторную пробку, противоположную подводу теплоносителя.

Ход работ

Перед началом работ необходимо перекрыть вентили на подключении батареи или перекрыть стояк в многоквартирном доме. Затем слить воду. Практически работы на системе отопления многоэтажки ведутся летом.

Затем необходимо гаечным ключом выкрутить глухую пробку из радиатора и вкрутить новую пробку. На пробке нужно проконтролировать, надето ли уплотнение, можно намотать несколько витков ленты ФУМ на резьбу.

Что такое клапан (кран) Маевского, как правильно его выбрать, установить и пользоваться?

Затем вкрутить кран Маевского (и также проконтролировать наличие уплотнения).

Заполнить радиатор или систему водой и проверить, нет ли утечки. Если соединения подтекают, подтянуть гаечным ключом гайку и краник.

Если  у Вас чугунные радиаторы со стальными заглушками – можно высверлить отверстие и нарезать метчиком резьбу.

Как спустить воздух

В процессе эксплуатации прибор не требует выполнения никаких работ по обслуживанию.

Пользоваться краном очень просто: перед тем, как открыть вентиль и выпустить воздух, необходимо подставить под кран ведро,  прикрыть кран тряпкой (или полиэтиленом). Вместе с воздухом могут лететь брызги грязной или ржавой воды и забрызгать стену, шторы или мебель. Затем одной рукой откручивать винт (с помощью отвертки, ключа или ручки), а второй рукой придерживать тряпку. Воздух будет выходить с шипением, когда начнет капать вода плотно закрутить винт.

Наглядно ход работ по использованию воздушного клапана можно увидеть по нашему видео:

Частые ошибки и проблемы при установке

Выкручивать винт необходимо на один-полтора оборота. Этого вполне достаточно. Если сильно выкрутить винт, вкрутить его назад под давлением будет тяжело, да и воды выльется не так уж и мало.

Желательно монтировать клапан в таком положении, чтобы отверстие было направлено от стены и вниз – при выпуске воды не забрызгается стена.

При замене воздухоотводчика при его выкручивании необходимо придерживать пробку с помощью второго разводного ключа, иначе она будет выкручиваться из батареи.

Советы специалистов

Вода в сети появляется достаточно часто. Поэтому рекомендуется устанавливать воздухоотводчики в каждую отопительную батарею, регистр, П-образные компенсаторы с петлей, повернутой вверх, и в самую высокую точку системы.

Что такое клапан (кран) Маевского, как правильно его выбрать, установить и пользоваться?

Выкручивать винт необходимо на один-полтора оборота. Этого вполне достаточно. Если сильно выкрутить винт, вкрутить его назад под давлением будет тяжело, да и воды выльется не так уж и мало.

Если Вы хотите установить клапан в чугунной заглушке старой чугунной батареи – лучше замените пробку.

Высверлить отверстие и нарезать резьбу в чугуне крайне проблематично из-за его особенности – большой хрупкости.

Заключение

Установив воздухоотводчики в радиаторы, Вы повысите эффективность  работы системы отопления в своем доме и  всегда горячие батареи в квартире. Желаем Вам, дорогой читатель, на практике использовать наши советы по ремонту. Подписывайтесь на наши новые статьи и делитесь с друзьями в соцсетях нашей информацией.
