Что такое гидрострелка: принцип работы, назначение и расчеты диаметров

Нередко в обеспечении частных домов участвует не один, а два или даже три контура, требующие разных температур. Каким образом в таком случае обеспечить равномерное распределение тепла по всем жилым площадям? Удачным решением здесь может стать установка гидравлического разделителя, который так же называют гидрострелкой. Устройство такого приспособления не сложно. Что такое гидрострелка, принцип работы, назначение и расчеты необходимых диаметров корпуса и патрубков – с этими вопросами мы и попробуем сегодня разобраться.

Что такое гидрострелка: принцип работы, назначение и расчетыА это уже гидравлический разделитель с коллектором

Содержание
  1. Что такое гидравлический разделитель: общее понятие
  2. Для чего нужна гидрострелка и какие функции в системе отопления она выполняет
  3. Основная функция гидравлического разделителя
  4. Дополнительные возможности распределительного устройства
  5. Устройство гидрострелки: какие особенности имеет такое оборудование
  6. Принцип работы гидравлического разделителя в системе отопления
  7. Какие конструкции гидрострелок бывают: некоторые примеры подобных устройств
  8. Использование гидрострелки для нескольких контуров
  9. Расчет гидрострелки в системе отопления по различным величинам
  10. Онлайн-калькулятор расчета гидрострелки для отопления по мощности котла
  11. Калькулятор расчета гидравлического разделителя по производительности насосов
  12. Совмещение коллектора отопления с гидрострелкой
  13. По какой стоимости можно купить гидрострелку для отопления: обзор популярных производителей
  14. Изготовление гидрострелки для отопления своими руками: схема производства работ
  15. Нюансы монтажа гидравлической стрелки для систем отопления
  16. Подводя итог
  17. Видео: гидравлический разделитель своими руками

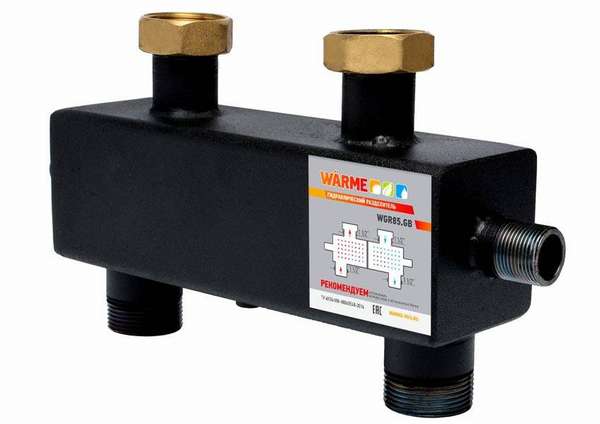

Что такое гидравлический разделитель: общее понятие

Давайте попробуем понять, что такое гидрострелка в системе отопления. По сути, это небольшая вытянутая емкость цилиндрического, реже прямоугольного или квадратного сечения, расположенная вертикально. По граням ее расположены патрубки на определенном расстоянии друг от друга. Такое устройство можно приобрести в магазинах, но при наличии некоторых навыков его вполне можно сделать своими руками. Многие владельцы частных домов жалуются, что контуры отопления неравномерно распределяют температуру. На вопрос о разделителе они задают встречный: «Гидравлическая стрелка? Что это такое?». Чтобы не возникало подобных вопросов, будем разбираться.

Разделители из пластика заводского производства довольно компактны

Для чего нужна гидрострелка и какие функции в системе отопления она выполняет

Подобное приспособление может выполнять несколько функций – как основную, так и дополнительные. Все зависит от конструкции и варианта изготовления. Попытаемся понять, для чего нужна гидрострелка в системе отопления.

Основная функция гидравлического разделителя

Главной задачей такого устройства является распределение потоков по контурам. При этом гидрострелка вполне способна работать не только с несколькими контурами, но и с каскадом котлов, обеспечивая необходимый и равномерный нагрев радиаторов той или иной комнаты. При правильном расположении патрубков такое устройство может направлять немного подогретый теплоноситель на теплые полы, более горячий на одни помещения и сильно нагретый на третьи. Здесь все зависит от пожеланий домовладельца.

Изделия из нержавеющей стали долговечны и смотрятся эстетично

Гидроразделитель в системе отопления нужен только при наличии множества радиаторов и нескольких контуров. Если в небольшом доме смонтировано одноконтурное отопление, необходимости в его установке нет.

Дополнительные возможности распределительного устройства

Дополнительными функциями емкостного гидравлического разделителя является удаление из теплоносителя растворенного в нем кислорода, который способствует коррозии деталей системы. Так же в нем отстаиваются тяжелые частицы ржавчины и извести, которые неизбежно будут переноситься теплоносителем.

Некоторые модели, которые можно приобрести в магазинах, оснащаются специальными фильтрами грубой очистки, а также так называемыми деаэраторами.

С таким количеством контуров без гидравлического разделителя не обойтись

Устройство гидрострелки: какие особенности имеет такое оборудование

Устройство гидрострелки довольно просто. Если апеллировать элементарными понятиями, то можно сказать, что это труба (круглого или квадратного сечения) со сферообразными заглушками по обеим сторонам. По ее ребрам расположены патрубки на определенном расстоянии, к которым при помощи фланцев крепятся патрубки подачи и обратки. Располагается гидравлический разделитель между котлом и отопительными приборами.

Принцип работы гидравлического разделителя в системе отопления

Принцип работы гидравлической стрелки построен на изменении не только объема, но и направления движения теплоносителя в системе. За счет разницы температур внутри разделителя остывший теплоноситель находится снизу. Чем выше по цилиндру, тем больше его температура. Если патрубки распределения расположены правильно, то такая система обеспечит нужный нагрев для каждого из отдельно взятых контуров, независимо от их количества и численности насосов и котлов.

Принцип работы гидрострелки с коллекторомАндрей ПавленковМнение экспертаАндрей ПавленковИнженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО ‘АСП Северо-Запад’Спросить у специалистаМногие производители котлов мощностью выше 50 кВт предоставляют гарантийное обслуживание своих изделий только при наличии в системе отопления гидрострелки. В противном же случае в гарантийном ремонте владельце будет отказано.

Говоря простыми словами, принцип работы такого устройства заключается в балансировке разницы температур различных контуров и котлов.

Какие конструкции гидрострелок бывают: некоторые примеры подобных устройств

Подобные приспособления могут иметь два типа конструкций:

  • вертикальная – такая гидравлическая стрелка помогает удалить шлам и излишний воздух из теплоносителя,
  • горизонтальная – применяется, когда в системе имеется отдельная система фильтрации и удаление воздуха и различных частиц не требуется.

Вертикальная гидравлическая стрелка на 4 контура

Интересно, что в последнее время стали довольно распространены гидрострелки из полипропилена. При условии, что вся система выполнена из того же материала, это избавляет от необходимости фильтрации теплоносителя. Ведь в пластиковых трубах никак не может образоваться коррозия, что позволяет использовать теплоноситель даже с избытком воздуха – никакого вреда это системе отопления не наносит.

Использование гидрострелки для нескольких контуров

Для того, чтобы подобное устройство можно было использовать для нескольких контуров, его устройство должно быть следующим. С одной стороны цилиндра на определенной высоте находится два патрубка – подача и обратка котла. С другой пары патрубков, по одной на каждый из контуров. При этом следует понимать, что чем выше будет расположена подача контура, тем горячее будут радиаторы отопления на нем. Если смотреть со стороны, все кажется довольно простым. На самом деле так и есть. Единственной сложностью здесь могут стать необходимые расчеты, как высоты расположения отводов, так и их диаметр и размер основного цилиндра емкости.

Судя по размерам гидравлического разделителя, система достаточно велика

Расчет гидрострелки в системе отопления по различным величинам

Существуют различные методы производства подобных расчетов. Можно все выполнить и самостоятельно, используя множество формул и данных. Но этот метод часто приводит к ошибкам в вычислениях, что в итоге негативно сказывается на работе всей системы отопления. Намного удобнее воспользоваться онлайн-калькулятором, в который уже внесены все необходимые алгоритмы. Для этого нужно лишь правильно внести технические данные, которые он запрашивает.

Один из вариантов расчетов диаметров патрубков и самой емкости гидрострелки – по мощности котла. Для упрощения его производства предлагаем воспользоваться специальной программой.

Здесь два котла объединены в один каскад

Онлайн-калькулятор расчета гидрострелки для отопления по мощности котла

Как видите, никакой сложности такие вычисления не составляют. Вторым вариантом расчета, который необходимо произвести, можно назвать вычисления по производительности насосов. Программу для него мы также предоставляем.

Калькулятор расчета гидравлического разделителя по производительности насосов

Payment options Защита от спамаsecurity codeВведите код с картинкиОтправить результат мне на почту

Таким образом, при пользовании специальными программами исключается опасность ошибки в расчетах, что позволяет выбрать или изготовить идеально подходящий для той или иной системы гидроразделитель.

Схема устройства для его изготовления своими руками

Совмещение коллектора отопления с гидрострелкой

Совмещение гидрострелки с коллектором – довольно удачное решение в тех случаях, если для нескольких контуров необходима одинаковая температура. Таким образом достигается равномерное распределение нагретого теплоносителя, который, попадая в коллектор, делится на все контуры.

По какой стоимости можно купить гидрострелку для отопления: обзор популярных производителей

На российских рынках в наше время достаточно большое количество производителей, которые предлагают подобные изделия. Рассмотрим самые известные марки и модели гидрострелок для отопления с указанием некоторых технических характеристик. Гидравлический разделитель может продаваться:

  • в комплекте с коллектором,
  • без коллектора.

Разделитель, изготовленный своими руками домашним мастером

Рассмотрим и тот и другой вариант

Марка и модель Количество подключаемых контуров Возможная мощность котла, кВт Материал изготовления Средняя стоимость, руб.

Rilano Компакт 3 50 Сталь 5400
GS 32-1 1 60-130 Нержавеющая сталь 8200
Гидролого Супер-стандарт 3 40 Сталь 7800
Gidruss GR-40-20 1 40 Углеродистая сталь 3100
GS 32-2 2 60-85 Нержавеющая сталь 10200
Эверест х5 5 70 Сталь 8300
Эверест х3 3 70 Сталь 6600
GS 25-3 3 60-85 Нержавеющая сталь 12500

Интересна гидрострелка производства фирмы Valtek. Ее особенность в том, что сама фирма не занимается подобными изделиями. Из гидравлических разделителей в ее линейке всего одна модель VALTEC VT.VAR00.G. Именно ее хотелось бы рассмотреть подробнее.

Многофункциональная гидрострелка в разрезе – схематическое изображение

В комплекте с изделием идет все необходимое, что требуется для этого узла системы отопления – шаровые краны, манометры и необходимые клапаны. Рассмотрим некоторые технические характеристики товара.

Характеристика Значение
Рабочее давление, МПа 1,0
Пробное давление, МПа 1,5
Максимальная температура рабочей среды, °С 120
Допустимая температура окружающей среды, °С От 0 до +60
Допустимая относительная влажность окружающей среды, % 80
Максимальный расход теплоносителя, кг/ч 4500
Максимальная подсоединенная тепловая мощность (при ΔТ = 20 °С), кВт 104
Масса комплекта, г 4500
Соединение с коллекторами Фитинг VT.0 606 1 1/4

Средний полный срок службы, лет 50

Стоимость такого гидроразделителя на российском рынке составляет от 17 000 до 20 000 руб. в зависимости от региона продажи.

Гидравлическая стрелка справляется, даже если количество насосов велико

Как можно понять, купить гидрострелку (с коллектором или без него), можно достаточно просто. Вопрос в другом. Стоит ли тратить немалые деньги на оборудование, которое можно изготовить своими руками. Ведь даже если домашний мастер не владеет навыками сварного дела, всегда можно обратиться к профессионалам, которые за умеренную плату сделают все по чертежам и размерам. Экономия в этом случае будет внушительной. Главное – это правильные расчеты. К слову, вычисления производить необходимо и тогда, когда планируется приобретение готового изделия. Иначе как выбрать устройство, подходящее именно к определенной системе отопления.

Изготовление гидрострелки для отопления своими руками: схема производства работ

Из полипропилена гидрострелку изготовить без определенных навыков своими силами вряд ли удастся. Довольно сложно спаивать отводы и корпус между собой в домашних условиях, хотя это и возможно. Если домашний мастер хорошо знаком с технологией сваривания подобных материалов и у него имеется необходимое оборудование, то он вполне в состоянии выполнить такую работу своими руками. Гидрострелка из полипропилена прослужит гораздо дольше стального изделия.

И коллектор, и гидрострелка изготовлены своими руками

А вот из металла выполнить подобное изделие под силу домашнему мастеру, обладающему навыками сварных работ. Тем более что особых знаний такая работа не потребует.

Первым делом, после производства необходимых расчетов, которые удобнее выполнить при помощи предоставленных нами онлайн-калькуляторов, нужно составить своими руками чертеж гидрострелки. Обязательно указание на нем всех габаритов. После этого подбираются трубы необходимого диаметра.

Основная труба, которая и будет выполнять функцию разделителя, заваривается заглушками с обеих сторон, а по ее длине, по вымеренным размерам прожигаются отверстия для патрубков в необходимом количестве. Отрезки более тонкой трубы ввариваются в основную, таким образом получаются отводы на подачу и обратку котла, а так же на контуры.

Готовый гидравлический разделитель с коллектором. Осталось лишь покрасить и установитьПолезная информация! Не стоит забывать о необходимости контроля давления в гидрострелке и обеспечении возможности стравливания с нее воздуха. Для этого тоже стоит предусмотреть отводы. Рак же важна установка в самой нижней части цилиндра сливного винта, который позволит периодически прочищать систему.

Нюансы монтажа гидравлической стрелки для систем отопления

Обычное, общепринятое расположение такого оборудования вертикальное. Это позволяет устройству отстаивать тяжелые частицы, не пропускать их к насосу, что увеличивает срок его службы. В верхней части емкости собираются излишки воздуха из теплоносителя, попадание которых в металлические магистрали увеличивает скорость их коррозии.

Единственный в своем роде. Модель VALTEC VT.VAR00.G

Если говорить о полностью выполненной из полипропилена системе отопления, то подобных проблем она лишена, а значит и гидравлический разделитель можно выбрать любого типа – как вертикального расположения, так и горизонтального.

Некоторые умельцы для экономии места располагают сделанные своими руками гидрострелки даже диагонально. Это вполне приемлемо, но следует понимать, что и выходные патрубки придется расположить в таком случае по-иному. Иначе свою функцию такое изделие выполнять не будет или же будет с большими погрешностями.

Размеры гидрострелки зависят от мощности котла и характеристик циркуляционных насосов

Подводя итог

Без сомнения, несмотря на кажущуюся простоту устройства, гидравлический разделитель повышает возможности отопительной системы, позволяет распределить потоки нагретого теплоносителя так, как это необходимо. Важно лишь подобрать или изготовить своими руками изделие, которое подойдет именно к определенной системе. В противном случае никакого толка от подобного устройства не будет.

Довольно интересная форма для гидравлической стрелки

Не стоит забывать о том, что если человек не позаботится о своем комфорте, то за него никто этого не сделает. А значит, стоит задуматься, стоит ли экономить столь малые силы, которые можно потратить на изготовление гидрострелки, в ущерб комфортной температуры в своем жилище.

Надеемся, что изложенная сегодня информация была в чем-то полезна нашему уважаемому читателю. Если у Вас остались вопросы, мы с радостью на них ответим в обсуждениях к статье. Если же у Вас есть опыт производства подобных работ, убедительная просьба поделиться с другими читателями нашего ресурса. Возможно, эта информация кому-то поможет. Пишите, общайтесь, спрашивайте и делитесь своим опытом.

Видео: гидравлический разделитель своими руками
