Трудно найти человека, который не знал бы что такое буржуйка. Эта металлическая печка спасла от холода не одно поколение и остается востребованной до сих пор. Есть у этой печурки и недостатки – быстрая теплоотдача. Повысить КПД и усовершенствовать конструкцию постарался В. Логинов. Его начинания подхватил читатель журнала «САМ» Н. Пьянков, обе модели описаны в данной статье.
Журнал «САМ» за 1996 год опубликовал чертеж видоизменённой буржуйки с увеличенным КПД. В. Логинов заменил дверцу зольника на регулируемое поддувало и добился значительного увеличения эффективности. Такая буржуйка может топить на одной загрузке дров до 10-12 часов. После публикации в журнале, народные умельцы стали совершенствовать конструкцию Логинова. Так, Н. Пьянков оставил исходные размеры печи, но прибавил к конструкции колосник, отделил камеру сгорания двумя металлическими пластинами, для увеличения пути горящих газов.
Устройство и принцип работы
В чем же отличие Буржуйки Логинова от других металлических печек? Суть в Г-образном поддувале. Дверцу зольника заменяют сваренными перпендикулярно трубами. Край горизонтальной трубы наглухо заварен, а край вертикальной трубы имеет резьбу для заглушки. На резьбе проделаны отверстия – завинчивая заглушку можно уменьшать приток воздуха, тем самым регулируя процесс горения.
Важно сделать заглушку с небольшим люфтом, так расширение металла при нагревании не доставит проблем. По бокам и сзади на ребрах жесткости приварен экран для увеличения КПД. Без таких экранов, находится возле печки крайне некомфортно – температура слишком высока и чревата ожогами. Дверца топки тоже устроена на резьбе. Труба 200мм служит отверстием топки, а заглушка с ручкой диаметром 220мм навинчивается на эту трубу.
Более подробно о буржуйке Логинова можно посмотреть на этом видео:
Модификация
Модель Н. Пьянкова отличается наличием дополнительной камеры сгорания. В отличии от более сложных конструкций печей медленного сгорания, буржуйка Пьянкова изготавливается еще быстрее, модели предложенной Логиновым. Достаточно приварить к задней и фронтальной стенке печи стальные листы длиной 140-160 мм на разном расстоянии от верха. Расстояние между листами должно составлять 80мм. Колосник устанавливается на 80мм от дна. Дверцу топки Логинова, Пьянков перенес на верхнюю часть печи и стал использовать в качестве варочной поверхности.
Хорошему мастеру не составит труда оценить все достоинства и недостатки двух чертежей. При желании можно сделать новую модель буржуйки используя только эти две разработки, меняя прямоугольную форму на круглую.
Схема и чертеж

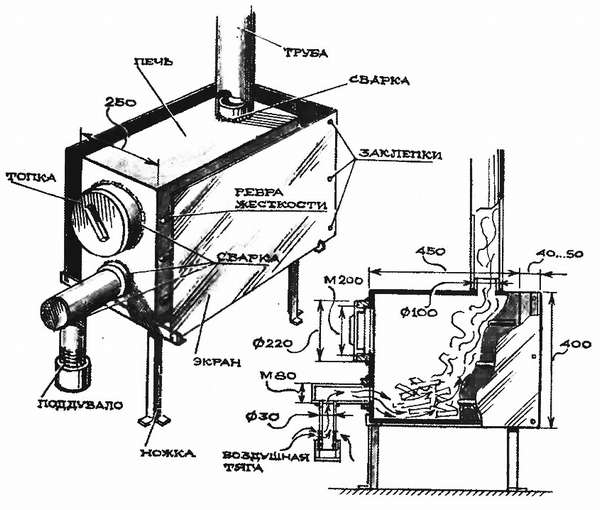

Чертеж Логинова довольно понятный и точный. При наличии необходимых материалов воссоздать конструкцию не составит труда. Вот схема (извините за качество):
Для сравнения стоит упомянуть печь Пьянкова. Это та же прямоугольная буржуйка, но дополненная колосником и дополнительной камерой сгорания. Регулировать горение в этой модели невозможно, автор не стал использовать поддувало Логинова.
Размеры
Размеры буржуйки очень компактные. Габариты камеры сгорания без тепловых экранов:
- ширина 250мм,
- высота (без ног) 400мм,
- глубина 450мм.
При расчете окончательных размеров, к глубине и ширине нужно прибавить по 40-50мм. Это толщина ребер жесткости с листом металла. Высоту ног выбирают по желанию, используют металлический уголок. Пьянков в своей модификации увеличил высоту на 50мм и уменьшил ширину на 50мм. Это хорошо видно на схеме.
Преимущества и недостатки
Печка Логинова имеет свои преимущества и недостатки:
Преимущества
- Увеличенный КПД. Одна загрузка топлива способна греть помещение в течение 10-12 часов, что для буржуйки очень хороший показатель.
- Возможность регулировать интенсивность горения. Прикручивая заглушку поддувала, легко потушить или распалить огонь, а зола не высыпается на пол.
- Пожаробезопасность. Конструкция полностью закрыта, за исключением маленьких отверстий в поддувале. Тлеющие угольки не выпадут из зольника, нет искр, дверца плотно завинчивается.
- Проста изготовления. Нет дополнительных камер и сложных деталей, прямоугольная форма.
- Доступность топлива. Дрова можно с легкостью найти повсюду, в отличии от газового баллона или бензина.
Недостатки:
- Тяжело чистить. Отсутствие дверцы зольника усложняет чистку печки от огарков. Для этих целей её нужно наклонять и вытрушивать через поддувало.
Как сделать буржуйку Логинова своими руками?
Изготовление буржуйки Логинова не требует особых инструментов или материалов. Мастер должен уметь варить, резать и клепать металл, точно придерживаться схемы.
Инструменты
При работе с металлом понадобятся такие инструменты:
- Болгарка для резки металла.
- Сварочный аппарат, сопутствующие к нему средства защиты.
- Пистолет для клепания металла.
- Инструмент для нарезания резьбы разного диаметра.
- Дрель и сверло по металлу.
Материалы
Материалы для изготовления буржуйки Логинова:
- Листы металла толщиной не менее 3мм, общей площадью 1,35м2.
- Железные прутья длиной 45см – 6шт.
- Труба 100мм для дымохода. Длина зависит от высоты помещения.
- Труба 80мм и 30мм для поддувала и отвода.
- Труба 200мм длиной около 10 см для дверцы топки.
- Заглушка 220мм.
- Угол металлический для ножек около 1,2 метра, зависит от задуманной высоты конструкции.
- Заклепки 6шт.
Пошаговая инструкция
- Порезать металл на нужные куски в виде прямоугольника согласно схеме (выше, в п. Схема и чертеж).
- Вырезать в трубах и листе металла для фронтальной части печи отверстия для дверцы топки и поддувала, а также сделать отверстие для трубы дымохода в листе верха.
- Нарезать резьбу на концах трубы 200мм и 30мм, внутри дверцы топки и заглушки поддувала.
- В трубе 30мм в районе резьбы просверлить отверстия по кругу в шахматном порядке. Отверстий вне резьбы быть не должно.
- Сварить поддувало из труб 80мм и 30мм согласно схеме, заварить край трубы на 80мм. Сделать заглушку для поддувала.
- Сварить листы металла между собой, к отверстиям приварить вывод дымохода, топливную дверцу и поддувало.
- На стенки печи наварить железные прутья.
- Поставить печь на ноги, приварив металлический уголок. Ноги уголка разрезать и загнуть как на схеме.
- Приварить экран. С помощью специального пистолета склепать листы между собой как на чертеже, подогнув лист металла задней части экрана.
- Наварить трубу дымохода в месте отвода дыма.
- Проверить на наличие дефектов, собрать и вывести дымоход на улицу.
- Совершить пробную топку. Если печь не дымит, имеет хорошую тягу – значит работа окончена. Печь готова к эксплуатации.
Инструкция по эксплуатации
Самым важным условием эксплуатации является хорошее качество сварки. С помощью меловой обмазки и керосина проверить на свищи и дефекты. К швам дымохода отнестись особо щепетильно. Дрова загрузить в камеру горения, разжечь огонь, закрыть дверцу и регулировать процесс с помощью поддувала. Чтобы уменьшить интенсивность сгорания нужно прикрутить поддувало, чтобы потушить огонь, достаточно закрутить его полностью.
Жар, исходящий от металла температурой выше, чем от кирпича или камня. Для регулировки поддувала всегда используйте толстую прихватку, делайте это осторожно и быстро. Чистят печь после полного остывания. При наличии дефектов сварки, эксплуатацию прекращают и исправляют недостатки. Угарный газ, может стать причиной смерти.
По некоторым отзывам, эта печка может поддымлять при открытии дверцы топки. Это возникает из-за уменьшения тяги. Устранить дефект можно, если увеличить диаметр трубы дымохода до 150мм и уменьшить её длину. Печи медленного горения пользуются вниманием у рыбаков и туристов. Заменив толстый лист металла на легкие и тонкие нержавеющие трубы дымоходов, они успешно используют схему Логинова для зимней рыбалки и туризма. Для таких печей сварку используют редко.
Цена на готовые изделия и БУ
В каждом городе есть свои мастерские, где изготавливают печи буржуйки. Там можно заказать изделие любой конструкции и толщиной металла. Печь Логинова в массовое производство не ушла и купить в готовом виде её крайне сложно. Промышленное производство достигает высокого КПД увеличением камер сгорания, улучшением конвекции.
Готовые изделия имеют хороший внешний вид, некоторые модели имеют винтажный дизайн, различные цвета. Цена колеблется от 3500руб до 10500руб. БУ модели стоят не на много дешевле – минимальная цена 2900руб. Нужно учитывать стоимость дымохода, который не входит в комплектацию печки.
Вывод
Конструкция Логинова позволяет минимизировать затраты топлива. Модель может быть доработана и усовершенствована, проста в изготовлении. Сделать самому печь буржуйку значительно дешевле, чем покупать готовую, при условии владения базовыми навыками работы с металлом. Схема Пьянкова ничем не хуже Логинова и чуть проще в изготовлении – никакой резьбы и трубок поддувала.
Для мастеров со стажем есть возможность превратить буржуйку в электрогенератор. Для этого потребуется элемент Пельтье. Он преобразует тепловую энергию в электричество. Интегрированные ТЭН нагреваются и вырабатывают 12 вольт постоянного тока с мощностью 60 ватт. Этого мало для полноценного обеспечения электричеством, но в условиях зимней рыбалки, армейских полигонов и дачных кооперативов без электрификации, очень пригодится.
Буржуйка Логинова более безопасна и эффективна в работе. Компактные размеры позволяют использовать её на любой площади, а небольшой вес – устанавливать даже на очень хлипких перекрытиях и лагах. Минус конструкции в сложной чистке – не каждый в состоянии поднимать и наклонять тяжелую металлическую печь. Один день работы, а в итоге собственное печное отопление с широким спектром применения.
