Здравствуйте, уважаемый читатель! Самое главное в укладке теплых полов – крепление трубы теплого пола. От этого зависит надежность и долговечность системы, эффективность её работы. Рассмотрим способы крепежа напольного теплопровода.
Виды теплого пола
Существуют всего две разновидности теплых полов: водяной и электрический.
Водяной
Система водяного теплого пола работает на основе водопроводных труб, уложенных под напольное покрытие. Теплоноситель поступает в них либо из системы отопления, либо из отдельного нагревательного прибора (бойлера, котла).

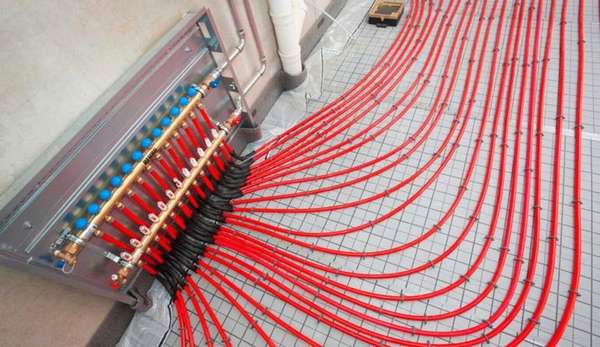

Для монтажа трубопровода применяют трубы из металлопластика, полиэтилена или полипропилена. Схема установки начинается с коллектора, расчет контуров производится до приобретения материалов.
Устанавливают трубную обвязку как в бетонную стяжку, так и без её применения, непосредственно на полистирольную основу под напольное покрытие.
Электрический
Этот тип полов обогревается за счет электроэнергии, поступающей в систему через провода (кабельный электрический теплый пол), специальные нагревательные пленки, карбоновые стержни.
Способы крепления
Способов крепления трубопроводов напольного обогрева насчитывается достаточно много. Со временем появляются новые технологии, совершенствуются как средства, так и методы крепежа.
Рассмотрим наиболее распространенные из них, получивших одобрение профессионалов, прошедших проверку временем эксплуатации.
Крепление к арматурной сетке
Арматурная сетка в укладке теплого трубопровода играет роль не армирующего элемента, а основы для крепежа обогревательных труб. Укладывают её на различные слои гидро- и теплоизоляции из пенополистирола или пенопласта, поверх монтируют пластиковые отводы, прикрепляя их различными средствами к сварной сетке.
Используют следующие фиксаторы:
Нейлоновые стяжки-хомуты, имеющие разную длину. Цена от 1 рубля за штуку.
Проволочные крепежные соединители из стали. Ими привязывают трубы к сетке специальным крюком на расстоянии 75 см между местами крепежа. Цена за штуку получается примерно около 2 рублей.
Пластиковые поворотные клипсы, устанавливаемые на сетку. Поднимают сетку над утеплителем на 0,5-0,8 мм, что лучше связывает сетку со стяжкой. Труба вставляется в зажим и защелкивается. Цена от 5,5 рубля за единицу товара.
Указанные способы может осуществить своими руками любой домашний мастер, произведя необходимые расчеты.
Крепление на монтажные шины
Выпускаются специальные фиксирующие шины в виде пластикового трака длиной 50 см с клипсовыми зажимами сверху. Планки можно соединять между собой в единую полосу необходимых размеров. Ими удобно делать укладку труб из сшитого полиэтилена PEX.
Крепятся к утеплителю якорными скобами, к бетонному полу с помощью дюбелей. Цена от 48 рублей за штуку.
Закрепление трубы хомутами
В отсутствие арматурной сетки применяют крепление скобами или металлическими хомутами. Эти монтажные детали крепятся в стяжку дюбель-гвоздями, к деревянному полу – саморезами.
Крепление такером
У профессионалов все большую популярность завоевывает применение такера – устройства, напоминающего по принципу действия степлер. В продаже его нередко так и именуют. Инструмент предназначен для фиксации труб к пенополистиролу якорными скобами. Аппарат оснащен магазинной штангой, в которой размещается от 100 гарпунных скоб. Особенности конструкции позволяют оператору вести работу не нагибаясь, не прикладывая особых усилий на руки и спину, значительно увеличивая скорость операций.
Ранее цена инструмента составляла не менее 17-18 тысячи рублей, сейчас в продаже появились аппараты стоимостью от 4 тысяч.
Пенополистирольные плиты с фиксацией
Для облегчения монтажа теплых полов были разработаны теплоизоляционные плиты из пенополистирола. Сегодня в продаже появились изделия, которые позволяют производить укладку пластиковых труб без применения дополнительных средств фиксации.
На плитах рядами расположены бобышки, высотой 2 см и выше, на которых сделаны специальные выступы. Благодаря этим выступам, труба надежно закрепляется на плите. Мастеру достаточно ногой наступить на пластиковый отвод, и он мягко защелкивается между выступами.
Материал обладает высокой прочностью, по нему можно ходить, не боясь повредить конфигурацию матов.
Плиты снабжены замками, что позволяет их надежно соединять в единое поле, без щелей и риска размыкания. К преимуществам этого способа относят быстроту и удобство установки отводов, возможность смонтировать их по любой схеме: «улитке», «змейке» или другой собственной схеме.
Стоимость таких плит равняется 680 рублей за метр2.
Какой способ лучше?
На выбор лучшего способа влияют качество крепления и цена вопроса. Для профессиональных мастеров, которые выполняют большие объемы, важную роль играет удобство и скорость монтажа.
Крепление к арматурной сетке используется уже давно, его преимуществами являются простота установки и минимальные затраты. Однако способ удобным назвать сложно: работать приходится все время согнувшись, нейлоновые стяжки завязывать руками. Да и использование сетки не вызывает единодушного одобрения. Существует мнение, что она режет постепенно пластик и со временем трубы начинают течь.
Все больше мастеров прибегают к работе с такером, который позволяет за короткое время производить большие объемы работ. При этом качество по сравнению с другими методами не страдает.
То же самое можно сказать и об использовании пенополистирольных матов с фиксацией. Время покажет, какой из способов станет наиболее распространенным.
В этом видео показаны распространенные способы монтажа
Заключение
Мы рассмотрели основные способы установки напольного отопительного трубопровода. Надеемся, что эта информация принесет вам практическую пользу. Желаем удачи в благоустройстве вашего жилища, подписывайтесь на наши статьи, делитесь полученным опытом в социальных сетях.
