3 способа сделать печь в палатку своими руками

Для тех, кто выбирается на природу не только летом, но и зимой, в межсезонье, остро стоит проблема обогрева палатки. Если не хочется идти в магазин и покупать готовую печку, то ее легко можно сделать своими руками.

Востребованные для изготовления модели печек работают на:

  • газе,
  • спирте,
  • дровах.

У каждой печки свои преимущества и недостатки, сезон использования, расход топлива. Рассмотрим каждую подробнее.

Газовая инфракрасная

В этом способе мы расскажем как собрать такую установку самостоятельно, т.к. соорудить инфракрасную горелку очень сложно.

Материалы и инструменты

Для изготовления понадобятся:

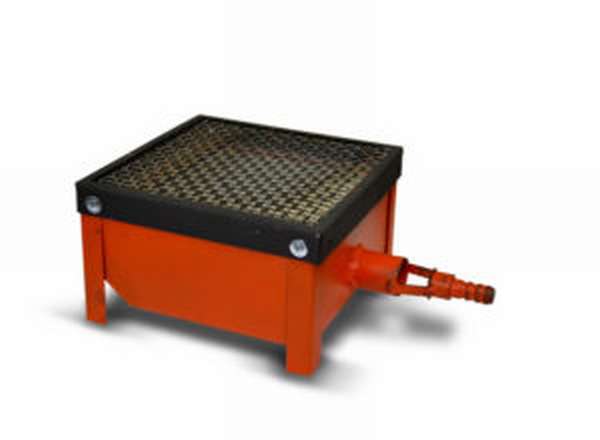

  1. Инфракрасная керамическая горелка.3 способа сделать печь в палатку своими руками
  2. Газовый баллон.
  3. Кислородный шланг 2м диаметром 0,4-0,6см.
  4. Хомут 2шт
  5. Отвертка
  6. Форсунка для сжиженного газа или природного (зависит от используемого топлива).
  7. Стопорное кольцо

При выборе керамической грелки лучше отдать предпочтение маленьким моделям газ расходуется экономнее. Особенность инфракрасного обогрева в том, что он разогревает предметы, а не воздух, поэтому при возможности хорошо иметь подставку под грелку, которая позволит направлять энергию.

Инструкция по изготовлению

На схеме ясно описан принцип действия печки. Газовоздушная смесь позволяет достигнуть высокой температуры с наименьшим риском возгорания.

3 способа сделать печь в палатку своими руками

Принцип работы

3 способа сделать печь в палатку своими руками

Основные элементы

  1. Форсунку вложить в отверстие соединения инфракрасной горелки.
  2. С обратной стороны закрепить стопорное кольцо.
  3. На кислородный шланг одеть хомут для предотвращения утечки газа.
  4. Соединить с форсункой, затянуть хомут отверткой.
  5. Подсоединить газовый баллон к шлангу, также применяя хомут.
  6. Чтобы разжечь обогреватель, нужно поднести спичку к керамической грелке. Запрешено поджигать газ возле форсунки. Топливом может служить пропан, аргон и природный газ. При замене топлива нужно менять тип форсунки. Газовая туристская печь готова.

3 способа сделать печь в палатку своими руками

Вид инфракрасной газовой печки для палатки

Правила эксплуатации

Походная печка для палатки должна не только обогревать пространство, но и служить помощником в приготовлении пищи.

Инфракрасные обогреватели для этого не предназначены, но народные умельцы научились готовить и на таких плитках:

  • Нужно положить грелку излучающей стороной вверх, приставить по бокам два камня или кирпича.
  • На кирпичи положить металлические прутья или шампура.
  • Сверху поставить посуду, чтобы приготовить еду, разогревать консервы.

Баллончика на 200г хватит на 2 часа работы, после нужно заменить на новый. Баллон с газом должен стоять вертикально. Оставлять без присмотра печку запрещено. Время от времени проветривайте палатку. Температура поверхности керамического обогревателя 800-900 градусов.

Из банки на спирте

Споры о том, как лучше использовать спирт, для обогрева внутреннего или наружного, не закончатся никогда. Это не мешает туристам всего мира использовать его как топливо мини печек для палаток. Вес и габариты такой конструкции незначительны, её удобно брать в пеший поход.

Материалы и инструменты

Для изготовления самодельной походной печки потребуется:

  1. Любая жестяная банка.
  2. Гвоздь или шило для проделывания отверстий.
  3. Спирт 96%. Водка не подойдет.
  4. Металлическая крышка
  5. Нож и ножницы для ровной порезки жестяной банки.
  6. Линейка.

Инструкция по изготовлению

Для изготовления спиртовой печки не нужны сложные схемы, принцип прост и доступен, как и материалы.

Из пивной банки:

  1. Необходимо взять две пивные жестяные банки (или из под кока-колы).
  2. У банок отрезают дно, приблизительно на 5 см.
  3. Вставляют дно в дно, слегка скручивая края банки. Проделывают отверстие посередине в той части дна, что стала крышкой печки.
  4. Как в пивной, так и в кофейной банке проделывают отверстия для выхода огня, гвоздем или шилом протыкая дырки по периметру, диаметром около миллиметра. Количество и диаметр отверстий подбирается опытным путем, зависит больше от размера самой банки. Для печки из пивных банок отверстия делают крышке, а в кофейной на уровне чуть выше середины.

    3 способа сделать печь в палатку своими руками

    4 простых шага

  5. В отверстие на крышке залить спирт и закрыть монеткой. Походная печка своими руками готова.

    3 способа сделать печь в палатку своими руками

    Процесс работы

Правила эксплуатации

Такую горелку нужно разжигать особым способом:

  1. Место для печи выбирают на небольшом расстоянии от стенок палатки. Это может быть камень или другое неподвижное, невоспламеняемое основание. Если банка со спиртом перевернется, придется ждать пока тот не выгорит.
  2. Печку поставить на металлическую крышку, подойдет обычная закаточная.
  3. На крышку под основание горелки налить спирт и поджечь. Горение спирта вне печки должно разогреть её содержимое.

    3 способа сделать печь в палатку своими руками

    Наглядное применение

Такие походные печи для палаток используют в межсезонье, большого увеличения температуры конструкция не даст, но позволит разогреть консервы, вскипятить воду. Один литр воды печка вскипятит за 9 минут в домашних условиях, в походных займет больше времени, зависит от окружающей температуры.

Из трубы на дровах

Если поход запланирован на зиму, без серьезного отопительного прибора не обойтись. Любая печь не должна оставаться без присмотра, а дровяная особенно. Покупные модели лучших печей в палатку оснащены искрогасителем и дополнительной камерой для полного сгорания газов. В самодельных конструкциях дополнительные камеры сделать тяжело.

Если вывести дымоход не вертикально, а под углом 30 градусов, можно увеличить КПД на 30%. В качестве искрогасителя используют простую сетку в дымоходе. Благодаря установке не придется долго ждать тепла, печка разогревает пространство моментально.

Материалы и инструменты

При изготовления печки для зимней рыбалки своими руками потребуется:

  • Труба дымохода 200мм.
  • Хомут на заглушки 200мм – 2шт.
  • Труба для дымохода на 80мм, длина зависит от высоты палатки.
  • Заглушки 200мм – 2шт.
  • Хомут на 80мм.
  • Ноги от туристического стула.
  • Лист жести.

Инструкция по изготовлению

Схема довольно общая, но показывает принцип работы. Форма печи зависит от имеющихся материалов и возможностей. Если сваривать детали нет желания, можно воспользоваться более простым методом, описанным ниже в инструкции. Туристические печки для палаток должны быть разборные, легкие по весу.

  1. Отрезать подходящую длину трубы 200мм, исходить из размеров палатки, желаемой загрузки топлива.3 способа сделать печь в палатку своими руками
  2. Загнуть слегка края заглушки для свободного входа в трубу.
  3. Вырезать болгаркой отверстие под трубу дымохода диаметром 80мм. Располагать отверстие на расстоянии 10-12 см от задней заглушки.3 способа сделать печь в палатку своими руками
  4. Примерить трубу дымохода, откорректировать отверстие при необходимости.
  5. От трубы дымохода отрезать 20-30см, края разрезать для клепки на 5-7см. Это будет служить отводом.
  6. Вставить трубку в отверстие и расклепать, надрезы с внешней стороны прижать друг к другу.3 способа сделать печь в палатку своими руками
  7. Одеть хомут на отвод, это сдержит металл при расширении.3 способа сделать печь в палатку своими руками
  8. Во второй не прикрепленной заглушке прорезать отверстие для горловины диаметром 70 мм. Из листа жести вырезать кусок шириной 70 мм под отверстие горловины, вдеть в него скрученный кусок жести. Просверлить отверстия.
  9. Чтобы регулировать силу поддува следует сделать крышку из трубы 80мм. Отрезать кусок трубы длиной равной длине куска жести на горловине. Вырезать из листа круг диаметром 110мм и расклепать. Одеть на крышку.3 способа сделать печь в палатку своими руками

    3 способа сделать печь в палатку своими руками

    Использование крышки

  10. На отвод одеть трубу дымохода подходящей длины, установить печку на ножки от туристического стула, вывести дымоход в отверстие палатки.3 способа сделать печь в палатку своими руками
  11. Все готово, но из-за округлой формы печи, нет возможности приготовления еды.

Правила эксплуатации

Правила эксплуатации просты:

  • Нельзя оставлять печь без присмотра, под конструкцию нужно подкладывать не горящие материалы, трубу дымохода изолировать от палатки. Такая печка легко обогреет шатер 4*4м.
  • После использования дать металлу остыть, высыпать золу, разобрать печь на детали для транспортировки.
  • Палатку проветривать, перед выездом проверить тягу, герметичность в безопасных условиях.
  • Все отверстия должны быть точно подогнаны, во избежание утечки дыма.

Печка для зимней палатки своими руками делается за день, а служит несколько лет.

Какую печь лучше использовать летом?

Летом печь нужна больше для разогрева и приготовления пищи, чая, кофе. Тянуть газовые баллоны или дровяные печки нет смысла – обогрев палатки не нужен.

Лучшим решением станет спиртовая мини-печь для палатки. Небольшой вес, компактные размеры позволяют каждому члену туристического похода брать свою самодельную печку.

Единственный недостаток в сравнении с готовыми фирменными конструкциями – отсутствие возможности транспортировать печку с залитым горючим. Но это не существенный недостаток положить пузырек спирта в рюкзак не составит труда. Печи длительного горения используют для зимней палатки.

Какую печь лучше использовать зимой?

Все три вида печи подходят для зимней палатки. Зимняя рыбалка предполагает длительное нахождение при низких температурах, лунки не должны замерзать, иначе рыбалка не состоится. Разница температур в палатке и снаружи без отопительных приборов не превысит 2-3 градусов, что при -20С не ощутимо.

  • Чаще всего используют газовый инфракрасный обогреватель длительного горения и печь на дровах. Они дают хороший обогрев, повышают температуру в палатке минимум на 15-20 градусов. Газовая модель сгодиться как походная печь для приготовления пищи, отлично разогревает пространство, компактная, легкая.
  • Более экономным вариантом станет печка на дровах. Стальная конструкция легкая в транспортировке. Складную печь можно быстро монтировать и разбирать. Если рыбалка планируется вблизи насаждений, лесов – с заготовкой дров проблем не возникнет, в ином случае топливо придется вести с собой. Также, есть риск отравления угарным газом в случае негерметичного крепления трубы дымохода. Даже если самодельная печь для палатки сделана по технологии – проветривать нужно обязательно. Дровяные печки для палатки зимней рыбалки используют для больших шатров, а газовые – для малых.

Вывод

Печка в палатку приносит тепло и тонкий аромат чая. При огромном выборе готовых моделей, туристы и рыбаки по-прежнему предпочитают изготавливать походные печи длительного горения своими руками.

Каждая вышеописанная модель имеет достоинства и недостатки, хотя туристические печи для палатки справляются со своими обязанностями не хуже фирменных дорогих экземпляров. Палатка без тента хуже держит тепло, но настоящего туриста не остановит холод, когда душа зовет в поход.
