Зачем нужна фановая труба: расчет диаметров и размеров + как самостоятельно установить ее в частном доме

И снова здравствуйте!

Владельцев квартир на верхних этажах многоэтажек часто раздражает уходящий на крышу отрезок канализационной трубы. Он кажется бесполезным и, по мнению хозяев, занимает слишком много полезного пространства, из-за чего от него часто без угрызения совести избавляются.

На самом деле кажущаяся ненужной фановая труба, имеет вполне определенное предназначение. В чем же ее функция и действительно ли без нее не обойтись?

Что представляет собой фановая труба

Фановая труба является продолжением стояка сточной канализации и относится к классу газоотводящего вентиляционного оборудования.

Назначение и функции

Фановый стояк предназначен для отвода за границы домовладения скопившихся в контуре зловонных газов.

Но это не единственная его функция, он:

  • Нормализует в системе давление, что предотвращает срыв гидрозатворов в сифонах сантехнических приборов при одновременном спуске большого объема стоков.
  • Приглушает звуки движения сточных вод в трубопроводе.

Устройство и принцип работы

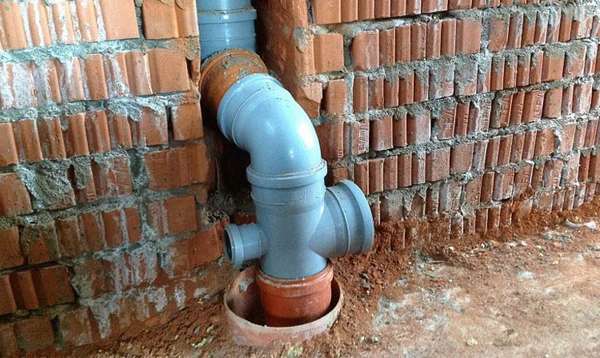

С технической точки зрения, фановый стояк — естественное продолжение сточного трубопровода. По сути это отрезок трубы, подсоединенный к канализационной магистрали и выходящий за границы кровельной конструкции дома.

Читайте также:  Принцип работы крана Маевского на батарее: как пользоваться?

Контур и схема вывода фановой трубы определяется особенностями строения.

Зачем нужна фановая труба: расчет диаметров и размеров + как самостоятельно установить ее в частном доме

Принцип работы фанового стояка основан на разнице атмосферного давления внутри канализационного контура и на улице. Образованные в процессе биологического распада газы естественным образом устремляются вверх и. Так как конструкцией сифонов сантехнических приборов предусмотрен своего рода барьер в виде гидрозатвора, выходят наружу по пути наименьшего сопротивления — по фановой трубе. При ее отсутствии или блокировке эти газообразные выбросы будут осуществляться через гидрозатвор и попадать в помещение.

Как определить, требуется ли установка фановой трубы

В этом вопросе гадать не нужно: нормами СНиП 2.04.01-85 все четко регламентировано. Если дом не относится к категориям «одноэтажный» и «частный», он должен быть оборудован фановым стояком.

Нужен ли фановый стояк в одноэтажном и двухэтажном доме

Как мы уже определились, если дом двухэтажный и к тому же многоквартирный, вентиляционный канализационный контур нужен обязательно.

А вот с одноэтажным, пусть даже частным домом, все не так однозначно. Фановый стояк в частном одноэтажном доме может потребоваться, если при одномоментном сбросе стоков жидкость полностью, пусть и ненадолго, перекрывает сечение канализационной трубы. В этом случае велика вероятность срыва гидрозатворов сантехнического оборудования и выброса сточных газов в помещение.

В обозначенную зону риска входят дома, в которых:

  • Больше одного этажа и при этом на каждом оборудован санузел, пусть даже с отдельной канализационной веткой.
  • Диаметр сточных стояков меньше 110 мм.
  • К системе общедомовой канализации подключены джакузи или бассейны.
  • Септик удален от дома на расстояние ближе 8 метров.
  • Не выдержан норматив уклона сточного трубопровода.

Даже если у вас одноэтажный дом, но при этом в нем обустроено несколько санузлов, подключение фановой трубы обязательно.

Зачем нужна фановая труба: расчет диаметров и размеров + как самостоятельно установить ее в частном доме

Как проверить есть ли в доме фановая сточная труба

Нет ничего проще:

  1. Если вы счастливый владелец квартиры, расположенной на последнем этаже многоэтажного дома, просто зайдите в санузел, в котором расположен канализационный стояк. Если от него вверх уходит труба, все замечательно. Кстати, нелишним будет подняться на чердак и убедиться, что эта труба выведена за пределы кровли.
  2. Если же вам не так повезло и квартира расположена несколько ниже, просто прислушайтесь к звукам, издаваемым канализацией. Характерное хлюпанье — сигнал того, что фановой трубы либо нет вообще, либо она забита.
  3. Систематический срыв гидрозатворов и зловонный аромат также укажут на проблемы с вентиляционной системой канализации.

Можно ли обойтись без нее

В очень редких случаях — да. Но тогда канализационная магистраль должна оборудоваться обратным или вакуумным клапаном (аэратором). Что лучше, рассмотрим ниже.

Из каких материалов изготавливается

Что фановая, что канализационная — это один и тот же вид труб. Значит, и изготавливаются они из одних и тех же материалов — из пластика или чугуна:

  1. Пластиковые стоят дешевле, удобнее в монтаже и эксплуатации.
  2. Чугунные прочнее и долговечнее, но работать с ними из-за внушительного веса и хрупкости тяжелее. Кроме того, чугунные быстрее загрязняются в процессе эксплуатации.

Зачем нужна фановая труба: расчет диаметров и размеров + как самостоятельно установить ее в частном доме

Виды, размеры и диаметры

Различают 2 вида фановых труб:

  • Прямолинейные (жесткие).
  • Со смещением (гофрированные).

Труба со смещением отличается мобильностью и позволяет подсоединиться к унитазу с любым расположением выпуска.

Нормативами регламентирован диаметр фановых труб в 110 мм. Это значение одинаково как для чугунных, так и для пластиковых моделей.

Длина фановой трубы может быть различной: зависит от высоты потолочного и чердачного пространств, а также уровня вывода за пределы кровли.

Какой вид лучше

Чугун постепенно уступает пластику свои позиции, поэтому по возможности лучше заменить чугунную модель на пластиковую. Сделать это вовсе не сложно: для врезки можно использовать специальные манжетные переходники.

Выбирая же между пластиковыми изделиями, отдать приоритет полимерам на основе полипропилена (ПП) или поливинилхлорида (ПВХ). Они:

  • Обеспечивают достаточную жесткость крепления, устойчивость к вибрационным и механическим нагрузкам.
  • Способны противостоять агрессивной среде конденсата, скапливающегося на стенках трубопровода при выбросе зловонных газов.

Лучше использовать тот же вид пластика, что был выбран и для основной канализации. Так будет легче подобрать герметизирующий состав.

Зачем нужна фановая труба: расчет диаметров и размеров + как самостоятельно установить ее в частном доме

Конструкционные особенности определяются способом монтажа и личными предпочтениями хозяина. Если конструкция будет прямолинейной, разумнее использовать жесткие изделия. Если планируется изгиб контура, допускается часть элементов выполнить в гофре.

Как правильно подобрать

Главный вопрос в выборе фановой трубы — определение оптимального диаметра, особенно когда речь идет о многоквартирных домах с большим количеством стоков.

Размер сечения фановой трубы не должен быть меньше аналогичного значения межэтажного канализационного стояка, к которому она подключается.

Примерная цена

Стоимость фановых трубных изделий определяется рядом параметров:

  • Размерами (сечением, длиной, толщиной стенки).
  • Материалом изготовления.
  • Конструкционными особенностями.
  • Производителем и известностью бренда.

Ориентировочная стоимость моделей из ПВХ приведена в таблице:

Наружный диаметр, мм Толщина стенки, мм Длина трубы, м Цена, руб.
90 5 3,06 500
90 8 6 1850
113 5 2,07 560
113 5 3,07 830
113 5 5,07 1360
113 7 2,07 760
113 7 3,07 1125
113 7 5,07 1855
125 5 2,07 605
125 5 3,07 900
125 5 5,07 1480
125 6 3,07 1050
125 6 5,07 1735
125 7,5 3,07 1320
140 6,5 2,07 890
140 6,5 3,07 1320
140 6,5 5,07 2180
140 8 3,07 1600
140 8 5,07 2630
165 7,5 3,07 1740
165 9,5 3,07 2150
195 8,5 3,08 2195
195 11,5 3,08 3050
225 10 3,09 3170
225 13 3,09 4005

Правила монтажа

Установка фановой трубы выполняется внутри отапливаемого помещения строго снизу вверх в следующей последовательности:

  1. Подготовка в несущих элементах конструкции технологических отверстий.
  2. Монтаж сантехнических приборов, сборка и подводка их канализационного контура к стояку.
  3. Система собирается в самой нижней точке контура. Для соединения всех элементов используется тройник, одно из отверстий которого должно «смотреть» вверх.
  4. В патрубок тройника устанавливается отрезок фановой трубы нужного размера, так чтобы на чердачное перекрытие не выпал соединительный участок.
  5. Для герметизации соединений используется силиконовый герметик.
  6. Каждые 1-1,5 метра трубопровод фиксируют к стене посредством хомутов: жесткими — в местах раструбного соединения, плавающими — на прямых участках. Желательно использовать хомуты с резиновым уплотнителем, они лучше удержат трубу в заданном положении и скомпенсируют вибрационную нагрузку.

Как делается вывод фановой трубы через кровлю и как определить нужную высоту

Контур фанового стояка возводится по внутренней стене здания, проводится через чердачное помещение и в обязательном порядке выводится за пределы кровли.

Зачем нужна фановая труба: расчет диаметров и размеров + как самостоятельно установить ее в частном доме

При этом должны быть соблюдены следующие условия:

  1. Для предотвращения обрушения конструкции в чердачном помещении предусматривается система креплений.
  2. Минимальный уровень возвышения фановой трубы над плоской крышей — 30 см, над скатной — 50 см.
  3. При параллельном размещении фанового трубопровода с вентиляционным контуром дома край фановой трубы устанавливается минимум на 15 см выше, чем край вентиляционной.
  4. При двускатной крыше фановую трубу следует выводить с подветренной стороны.
  5. Расстояние между краем фановой трубы и ближайшим окном или балконом — не менее 4 м.
  6. Для предотвращения загрязнения оголовок оснащается специальным защитным дефлектором. Установка другого типа оборудования неизбежно ухудшит качество работы вентиляционного контура канализации, а также спровоцирует образование конденсата.
  7. При возвышении оголовка над уровнем кровли на высоту более 50 см, устанавливается система растяжек, прочно фиксирующая положение трубы на крыше.

Иногда можно вывести фановую трубу через фронтонную часть кровли, это позволит сохранить целостность кровельного покрытия. Кроме того, технически такой монтаж выполнить проще, главное — соблюсти требования по отдаленности оголовка от оконных и балконных конструкций дома. Иначе зловонные ароматы будут затягиваться в дом.

Как делается вывод через крышу

Для вывода через крышу в кровельном пироге проделывается монтажное отверстие, на 1-2 см превышающее диаметр фановой трубы. После того как трубопровод будет собран, необходимо тщательно загерметизировать проходное отверстие.

Зачем нужна фановая труба: расчет диаметров и размеров + как самостоятельно установить ее в частном доме

Для этого используются специальные полимерные эластичные накладки, так называемые мастер-флэши. Они:

  • Легко устанавливаются.
  • Обеспечивают плотное примыкание.
  • Надежно защищают место прохода от протекания.

По краям накладки следует дополнительно пройтись герметиком.

Основные ошибки при монтаже

Все, что запрещено нормами СНиП, но по какой-то неведомой причине часто игнорируется народными умельцами, можно смело отнести к числу ошибок:

  1. Самовольное удаление фановой магистрали.
  2. Уменьшение сечения фановой трубы по сравнению с основным канализационным стояком.
  3. Вывод оголовка в чердачное помещение.
  4. Возведение фанового контура по внешней стене здания.
  5. Вывод фанового трубопровода в стандартную общедомовую систему вентиляции.

Объединение фанового контура с дымоходным может спровоцировать пожар из-за возгорания канализационных газов.

Требуется ли звукоизоляция и утепление

Звукоизоляция фановой трубы не относится к числу обязательных требований, но и не возбраняется. Этот вопрос становится особенно актуальным, когда трубопровод проходит через жилые комнаты. Шум сточных вод, воздушных хлопков и вибрации могут вызывать чувство дискомфорта.

Для шумоизоляции применяются следующие материалы:

  1. Монтажная пена. Ею поверхность фановой трубы просто запенивается. Однако следует учесть, что выглядеть такая конструкция будет непривлекательно, так еще и демонтировать ее впоследствии достаточно проблематично, а о ремонте можно вообще забыть.
  2. Специальные плитные материалы, выполненные в форме жесткой скорлупы, в точности повторяющей конфигурацию трубопровода. Легко устанавливаются, хорошо держатся и не вызывают сложностей при демонтаже.
  3. Мягкие рулонные звукоизолирующие полотна, которыми магистраль обматывается обычно в 2-3 слоя (зависит от толщины и шумопоглощающих качеств материала). Неудобство использования мягких полотен заключается в необходимости обеспечения достаточно жесткой их фиксации, предотвращающей скатывание материала по вертикальной плоскости трубопровода.

Применение толстостенных труб из полипропилена позволяет снизить шумовой эффект работающей канализации.

А вот утепление фанового трубопровода — вопрос непраздный, особенно когда речь заходит о неотапливаемом подвале, верхних этажах и чердачном помещении. Разница температур провоцирует образование конденсата и его замерзание в трубном контуре, снижая эффективность работы системы вентиляции. Для утепления, как правило, используются те же материалы, что и для звукоизоляции.

Правила работы по замене фановой трубы

Необходимость в замене фанового стояка возникает, когда старая конструкция:

  • Явно износилась, а соединения расшатались.
  • Имеет повреждения.
  • Выполнена из старых чугунных труб, давно изживших свой век.

Работы по замене должны начинаться с отсоединения устаревшей конструкции от канализационного стояка, который на время ремонта следует временно закрыть заглушкой. Это позволит предотвратить выброс в помещение зловонных ароматов, а также не допустит попадание в канализационный контур остатков старой трубы.

После демонтажа старой конструкции можно приступать к установке новой. Последовательность данных работ описана выше. Остались вопросы? Посмотрите видео.

Советы по ремонту и эксплуатации

Ремонт пластиковой фановой трубы — дело несложное. Достаточно заменить поврежденный участок на новый или установить на это место специальную обжимную ремонтную муфту.

С чугунными трубопроводами все гораздо сложнее, особенно когда речь заходит о старом фонде. Со временем чугун становится более хрупким, а разобрать видавшее виды чугунное соединение без повреждений практически невозможно. Целесообразней произвести полную замену.

Альтернатива фановой трубе

Некоторой альтернативой фановой магистрали являются специальные устройства — аэраторы. В народе их ошибочно называют обратными клапанами.

По факту это абсолютно разные приборы, выполняющие разные функции и, скорее, дополняющие друг друга:

  • Обратный клапан предотвращает выброс сточных вод, а вместе с ними и запахов, обратно в канализационную сеть помещения.
  • Аэратор стабилизирует давление в канализационном контуре и обеспечивает его вентиляцию, предотвращая выход зловонных запахов в помещение.

Аэратор может устанавливаться на чердаке и в помещении. Именно последнее находится в праве ведения владельцев жилья в многоквартирном доме. Инженерные сети чердачных помещений, как и подвальных, контролируются специалистами жилищно-коммунального хозяйства.

Зачем нужна фановая труба: расчет диаметров и размеров + как самостоятельно установить ее в частном доме

Внутриквартирный аэратор должен устанавливаться на горизонтальных участках канализационной разводки предпоследним в сети приборов по направлению от главного стояка, при этом он должен возвышаться над уровнем другого сантехнического оборудования.

Лучше ли вакуумный клапан фановой трубы

Ответ однозначный — нет. В определенных условиях аэратор способен справиться с нагрузкой канализационной системы одной квартиры, но обеспечить качественную работу канализации всего многоэтажного дома он не может.

Заключение

Как показывает практика, установкой фановой трубы лучше не пренебрегать. Не так уж велики объемы работ и затраты, чтобы отказать себе в удовольствии дышать чистым воздухом.

У вас другое мнение? Поделитесь им с нами в комментариях.
