Цивилизация без канализации существовать уже не может. Система канализации имеется в каждом доме. Но как быть, если нет возможности проложить трубы на нормативной глубине?

Мы приветствуем нашего уважаемого постоянного читателя и предлагаем ему статью о том, как выполнить утепление канализационных труб наружной канализации на своем участке и решить проблему замерзания труб при неглубокой прокладке.

Нужно ли утеплять канализацию

Самый традиционный утеплитель для наружной системы канализации – почва. Уже больше столетия именно достаточная глубина залегания предохраняет системы канализации от перемерзания зимой. К тому же до появления современных теплоизолирующих материалов обеспечить утепление подземные коммуникации было практически нечем.

При достаточной глубине заложения коммуникаций внешние канализационные трубы в утеплении не нуждаются. Желательно теплоизолировать участок труб канализоции в холодном подполье или подвале на участке от выхода из здания до входа в отапливаемый объем, т.е. до перекрытия первого этажа.

Все о грамотном утеплении канализационных труб наружной канализации: лучшие материалы и способы теплоизоляции + монтаж своими руками

В идеальном случае канализационные трубы лучше прокладывать ниже уровня промерзания почвы. Но если протяженность коммуникации от дома до колодца велика, то сильное заглубление трубы приводит к значительному росту объема земляных работ. Поэтому допускается прокладка канализации (верхнего уровня трубы) выше уровня промерзания на 300 мм. При качественной прокладке труб, отсутствии прогибов и выпуклых участков стоки не задерживаются в канализации и замерзнуть практически не могут, т.е. утепление практически не требуется.

Когда трубы нуждаются в утеплении

Иногда возникает необходимость неглубокой или поверхностной прокладки системы канализации – при аварийном восстановлении системы, для уменьшения объема земляных работ, очень близком залегании каменистой или скальной породы в грунте. Неглубокая прокладка утепленной канализации бывает необходима в северных районах, где почва промерзает на большую глубину.

Читайте также:  Хомут для крепления труб металлический стальной с гайкой: Виды +Фото и Видео

Ситуации, когда утепление наружной системы канализации необходимо:

  1. При прокладке на небольшой глубине.
  2. При поверхностной прокладке.
  3. Утепление необходимо местам вывода системы в колодцы и септики, местам подъема при вводе в здание, фановую трубу.
  4. При прокладке канализации в неотапливаемом подвале или подполье (особенно при наличии крупных открытых вентиляционных отверстий).

Способы утепления

Способы утепления коммуникаций в земле можно разделить на две группы: активные и пассивные. Пассивный способ – традиционное утепление, когда применяются теплоизоляционные материалы, активный – подогрев труб с помощью специальных электрических нагревательных кабелей.

Укладка канализационных труб в траншею

Самый простой способ утепления системы наружной канализации – укладка труб на нормативную глубину в траншею. Нормативными документами допускается прокладка системы канализации на расстоянии не выше 300 мм от уровня промерзания. Оптимальная глубина – на уровне промерзания в вашем регионе или ниже.

Все о грамотном утеплении канализационных труб наружной канализации: лучшие материалы и способы теплоизоляции + монтаж своими руками

Утепление канализации теплоизоляционными материалами

Если сильно заглубить канализацию не удается, то трубам необходимо утепление с помощью теплоизоляционных материалов. Если этого не сделать, то зимой система перемерзнет и, возможно, разрушится. Ремонт системы в зимнее время практически невозможен.

Подогрев канализационных труб электричеством

Выпускаются специальные кабели для обогрева труб канализации. В системе, имеющей внутренний диаметр не менее 100 мм, греющий кабель можно проложить внутри. Можно проложить и снаружи – по прямой внизу трубы (или несколькими прямыми), волнообразно или по спирали. При подключении кабеля к сети необходимо предусмотреть установку автомата и устройства защитного отключения.

Кабели существуют двух видов: обычные нагревательные и саморегулирующиеся. В последние встроены датчики, отключающие участки провода при прогреве трубы до нужной температуры. Обычный кабель дешевле, саморегулирующийся – дороже, но зато экономит электроэнергию. Вообще утепление канализации таким образом потребует определенных затрат на электричество.

Перед прокладкой греющего кабеля проклеивается специальная алюминиевая лента, затем к ней фиксируется кабель при помощи скотча. Сверху труба с проводами покрывается теплоизоляцией.

Все о грамотном утеплении канализационных труб наружной канализации: лучшие материалы и способы теплоизоляции + монтаж своими руками

Схема укладки электрического кабеля для обогрева канализационных труб

Все о грамотном утеплении канализационных труб наружной канализации: лучшие материалы и способы теплоизоляции + монтаж своими руками

Схема устройства саморегулирующегося кабеля для подогрева труб

Какой способ лучше

Чем проще способ утепления, тем он надежнее. Если есть возможность – нужно проложить канализацию в траншее на нужной глубине. Для канализации этого будет достаточно.

Утепление скорлупами надежно защищают трубы от замерзания зимой. Монтаж несложен и не занимает много времени. Оборачивание вспененным полиэтиленом незначительно защищает трубы из-за небольшой толщины листов.

Утепление с помощью нагревающего кабеля в любом случае применяется вместе с утеплением скорлупами, поэтому чаще всего его рассматривают как дополнительный способ утепления:

  • При неглубоком или поверхностном залегании труб канализации.
  • Для подстраховки – на случай очень холодных зим.

Прокладка кабеля удорожает прокладку канализации, к тому же многие люди психологически не готовы к применению электрических систем (кажется, что пройдет пять лет, и кабель перегорит). Между тем нагревательные системы могут работать десятилетиями. Еще один минус такого утепления – расход электроэнергии, пусть не очень большой, зато постоянно 3-5 месяцев в году. Или регулируемая и более дорогая система с термодатчиками.

Выбор способа утепления зависит от глубины залегания труб канализации, глубины промерзания грунта, самых низких температур в данной местности. Оптимальный способ – с помощью готовых изделий из пенополистирола. Электрическое утепление применяют только при особой необходимости.

Все о грамотном утеплении канализационных труб наружной канализации: лучшие материалы и способы теплоизоляции + монтаж своими руками

Популярные материалы-утеплители

Современных теплоизоляционных материалов существует множество. Ниже приведен обзор самых популярных из них.

Пенопласт и пенополистирол

Пенопласт, пенополистирол, пеноплекс – названия одного и того же материала – пенополистирола. Он бывает экструзионным (экструдированным) и экспандированным.

Экспандированный – хорошо знакомый всем крупичатый и очень легкий пенопласт, который вкладывается в упаковку любой крупной бытовой техники. Он имеет низкую плотность и прочность, в некоторой степени набирает воду и не пригоден для использования под землей. Его можно было бы использовать в подвале, но скорлуп из пенопласта не изготавливают, а упаковать круглые трубы листами негнущегося и непрочного материала не всегда удобно.

Экструзионный (экструдированный) пенополистирол имеет мелкопористую структуру с диаметром пузырьков воздуха 0,1-0,2 мм. Его плотность – 25-50 и даже 75 кг/м³. Прочность материала высокая, это позволяет использовать такой пенополистирол даже в качестве утеплителя под стяжку пола, при строительстве дорог и взлетных полос. Для бытового использования выпускают скорлупы и листы разной толщины.

Все о грамотном утеплении канализационных труб наружной канализации: лучшие материалы и способы теплоизоляции + монтаж своими руками

Главное достоинство пенополистирола – низкая теплопроводность (0,038 Вт/(м*С) у пенопласта и 0,029-0,034 Вт/(м*С) у пеноплекса). Кроме того, экструдированный материал обладает очень низким водопоглощением и высокой прочностью на сжатие. Поэтому его использование для утепления подземных коммуникаций более чем обоснованно. Кроме того, он отлично переносит замораживание – спокойно перенесет 50 циклов замораживания-размораживания (читайте – 50 лет).

Основной недостаток пенополистирола – низкая стойкость к ультрафиолету. Поэтому при прокладке над землей его закрывают от солнечных лучей.

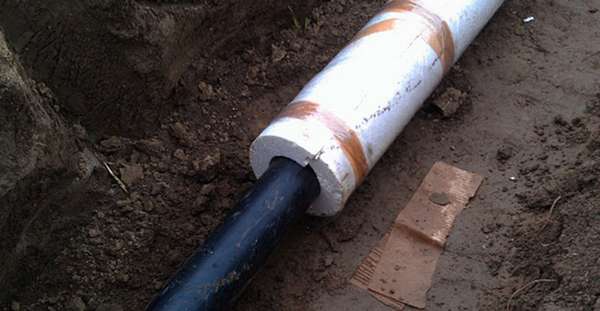

Для утепления труб канализации применяют специальные скорлупы соответствующих диаметров (см. ниже). Листовой материал можно применить только в редких случаях – если труба канализации проложена в коробе из бетона или кирпича. Можно засыпать короб крошкой из ППС.

Отечественное название экструзионного пенополистирола – пеноплекс.

Пеноплекс формованный

Для утепления трубопроводов канализации выпускают скорлупы из пеноплекса различных диаметров от 32 до 160 мм (наружный диаметр трубы и внутренний – скорлупы). Толщина слоя утепления составляет до 100 мм. Изделия из пеноплекса выпускаются обычно без наружных оболочек, служащих для защиты от солнца. Помимо упомянутых достоинств пеноплекса нужно отметить скорость и легкость монтажа теплоизоляции.

Все о грамотном утеплении канализационных труб наружной канализации: лучшие материалы и способы теплоизоляции + монтаж своими руками

Пенополиуретан

Пенополиуретан – вспененная пластмасса на основе полиуретанов. Из твердого ППУ выпускают всевозможные скорлупы для утепления трубопроводов, часто в оболочке из оцинкованной стали, стеклохолста, полиэтилена, стеклопластика. ППУ устойчив к влаге, имеет достаточную прочность для прокладки под землей, долговечен, неустойчив к ультрафиолету. Хороший теплоизолятор. По цене это вполне бюджетный вариант. Изделия из ППУ выпускаются и на очень большие диаметры труб – более 1 м. В промышленных условиях ППУ просто напыляют на утепляемые поверхности с помощью специальных установок.

Все о грамотном утеплении канализационных труб наружной канализации: лучшие материалы и способы теплоизоляции + монтаж своими руками

Базальтовое волокно

Из природного базальта получают искусственное полотно – расплавляют и пропускают через фильеры, застывшие нити используют для мягких теплоизоляционных плит и вязально-прошивного материала, скорлуп круглой формы.

Достоинств у материала множество, недостаток один – влага попадает в изделия из волокна и замерзает вместе с ними. Поэтому для применения в грунте базальтовое волокно не применяют – во-первых, невозможно совершенно гидроизолировать трубу канализации с утеплителем, во-вторых, материал мягкий, с течением времени будет сминаться, труба будет проседать, образовывать прогибы и перегибы и даже разрушаться.

Все о грамотном утеплении канализационных труб наружной канализации: лучшие материалы и способы теплоизоляции + монтаж своими руками

Можно использовать в подполе, для вытяжки и фанового стояка (если удастся тщательно гидроизолировать от помещений), только обязательно завернуть стеклохолстом, рубероидом, даже пенофолом и зафиксировать проволокой или строительным скотчем.

Стекловата и базальтовая вата

Минеральная вата бывает трех видов: стеклянная, каменная, шлаковая (из расплава доменного шлака). Словосочетание «базальтовая вата» употребляют не совсем правильно – из базальтового волокна вату не изготавливают. Свойства и применение минеральной ваты для теплоизоляции канализационной системы аналогичны применению базальтового волокна.

Все о грамотном утеплении канализационных труб наружной канализации: лучшие материалы и способы теплоизоляции + монтаж своими руками

Вспененный полиэтилен

Привычный листовой «пузырчатый» полиэтилен. Продается на каждом углу и очень недорого. Герметичные пузырьки воздуха создают хорошую теплоизоляцию. Выпускается и фольгированный пенофол (фольгоизол), но его имеет смысл применять не в грунте, а в подполе. С вспененным листовым полиэтиленом очень легко работать. Недостатки – небольшая толщина и небольшая прочность. Завернуть трубу в один слой листового пластикового утеплителя достаточно легко, но наматывать несколько слоев нежелательно – через несколько лет при большой нагрузке в грунте полиэтиленовые пузырьки будут лопаться и труба канализации начнет проседать. Зато в подполе отлично работает, можно и несколько слоев накрутить. Закрепляют пенофол скотчем. Выпускают также и трубы из вспененного полиэтилена.

Все о грамотном утеплении канализационных труб наружной канализации: лучшие материалы и способы теплоизоляции + монтаж своими руками

Вспененный синтетический каучук

Выпускают вспененный синтетический каучук для утепления в листах (в том числе с клеевым слоем) и в виде труб. Толщина слоя теплоизоляции – 6-32 мм. Теплопроводность при 0 °С – 0,038 Вт/(м*С). Вспененный каучук очень гибкий, прочные закрытые поры с воздухом обеспечивают стойкость к поглощению влаги.

Все о грамотном утеплении канализационных труб наружной канализации: лучшие материалы и способы теплоизоляции + монтаж своими руками

Применяют в основном в тех случаях, когда от теплоизоляционного материала требуется гибкость и большая прочность, чем у вспененного полиэтилена. Ограничивают применение небольшая толщина изделий и большая цена, чем у ПЭ и полистирола.

Керамзит

Керамзит получают при обжиге глины. Это легкий пористый материал с хорошей теплоизоляцией, хорошо впитывающий влагу. Мокрый керамзит практически теряет свои теплоизоляционные свойства. Поэтому применение керамзита для утепления подземных коммуникаций нежелательно – невозможно гидроизолировать траншею или короб, где проложена канализация.

Все о грамотном утеплении канализационных труб наружной канализации: лучшие материалы и способы теплоизоляции + монтаж своими руками

Какой материал лучше

Однозначного ответа нет. Волокнистые материалы и керамзит не стоит применять во влажной земле, но разве бывает земля не влажная? Особенно после дождливой осени. Поэтому следует выбирать по удобству монтажа, надежности и доступности. Оптимальный вариант – скорлупы из ППУ и ППС, вспененный полиэтилен. Стоит еще упомянуть теплоизолирующую краску – разрекламированный и совершенно бесполезный в случае с подземными трубами материал. Впрочем, мало полезен он и во всех других случаях.

Советы по выбору

Выбирать способ утепления следует в зависимости от климатических условий, глубины заложения канализации и глубины промерзания почвы на земельном участке. Если труба проложена на границе допустимой глубины, достаточно обмотать трубу толстым пенофолом или использовать скорлупы толщиной 15-20 мм. Если на полметра выше – нужно использовать скорлупы толщиной 30-40 мм. При прокладке на поверхности – скорлупы с толщиной стенки 50 и даже 100 мм, точный показатель зависит от температуры зимы в вашем регионе. При прокладке труб системы канализации на поверхности или неглубоко в регионах с очень холодными зимами стоит проконсультироваться с опытным инженером-сантехником.

Следует иметь в виду, что правильно смонтированные канализационные трубы в земле замерзают редко. Стоки быстро протекают и не успевают замерзнуть, температура отходящих вод обычно не ниже 20 °С – они не успевают охладиться до температуры замерзания.

Все о грамотном утеплении канализационных труб наружной канализации: лучшие материалы и способы теплоизоляции + монтаж своими руками

Примерная цена

Цена скорлуп из ППС:

  • Диаметр 108 мм, толщина 20 мм – от 297 руб.
  • Диаметр 108 мм, толщина 30 мм – от 330 руб.
  • Диаметр 108 мм, толщина 40 мм – от 400 руб.

Цена скорлуп из ППС без оболочки:

  • Диаметр 108 мм, толщина 40 мм – от 200 руб.

Советы по монтажу утеплителя своими руками

Монтаж теплоизоляции достаточно прост, в частном доме его легко выполнить своими руками. Достаточно соблюдать несложные правила.

Наружная система канализации выполняется из трубы диаметром не менее 110 мм рыжего цвета.

Сначала готовится траншея, выдерживается уклон, подсыпка из песка толщиной 100 мм (неуплотняемого грунта), проливается водой. Затем монтируются и утепляются канализационные трубы. Далее идет засыпка песком, проливка водой, засыпка траншеи землей.

Рулонный материал закрепляют на трубе с помощью скотча. Он должен плотно прилегать к поверхности трубопровода.

Скорлупы надеваются на трубы и фиксируются скотчем, хомутами, клеем, проволокой. Для криволинейных участков вырезаются детали из стандартных скорлуп.

Проведение работ на улице

При проведении утепления трубопроводов канализации, расположенных на улице, следует обязательно учитывать, что большинство материалов следует защищать от ультрафиолета. Для этого применяют скорлупы в защитной оболочке – из оцинковки, стеклохолста, фольги, полиэтилена, крафт-бумаги, пергамина, стеклопластика.

Проведение работ в земле

При прокладке коммуникаций с утеплением в земле необходимо очень тщательно выдержать уклон. От этого зависит работоспособность системы.

Очень важно тщательно герметизировать трубы, для этого уплотняющие прокладки промазывают герметиком (силиконом). Вода, попавшая под материал утепления, нежелательна.

Траншею придется выкапывать большей ширины – она должна быть не меньше, чем диаметр трубы с утеплителем плюс 200 мм (для подсыпки из песка).

После монтажа и до засыпки песком и землей следует испытать канализацию – вылить максимально возможное количество воды, включить и опробовать нагревающий кабель.

Заключение

Мы прощаемся с нашим любимым читателем. Надеемся, что статья пригодится тем, у кого возникли сложности с прокладкой канализационной системы и ее замерзанием зимой. Желаем вам удачно оборудовать свой дом инженерными системами. Подписывайтесь на нашу рассылку, приглашайте к нам на сайт друзей, делитесь полезностями в социальных сетях.
