Доброе время суток, уважаемый читатель! Отсутствие водосточной системы или неправильный монтаж может привести к подтоплению фундамента, проблемам с кровлей дома появлению сырости в доме. Отвести потоки дождевой и талой воды на безопасное расстояние с минимальными затратами можно с помощью простого и надёжного водостока, основу которого составляет оцинкованная водосточная труба.
Почему оцинкованные водосточные системы так популярны
Несмотря на имеющийся выбор материалов для изготовления водостоков, изделия из оцинковки не становятся менее популярными, особенно в районах с холодным климатом. Это объясняется их высокой сопротивляемостью к резким температурным колебаниям и морозоустойчивостью.
Стоимость оцинкованной стали и изделий из них довольно низкая, поэтому водосточными системами из оцинковки оснащают жилые помещения любого класса — обычные многоэтажки, частный сектор эконом класса и загородные коттеджи повышенной комфортности. При желании их можно окрасить в любой цвет для большего соответствия с современным дизайном внешнего облика здания.
Преимущества и недостатки
Популярность использования водостоков из оцинковки обусловлена также следующими их достоинствами:
- высоким уровнем звукоизоляции. Природные осадки в виде града или крупных капель дождя при попадании на поверхности оцинкованного водостока создают минимальное количество шума по сравнению с другими видами материалов,
- устойчивостью к выцветанию. При длительной эксплуатации желоба из оцинкованной стали сохраняют свой натуральный оттенок, кроме тех случаев когда весь водосток или его часть были окрашены в другой цвет,
- антикоррозийными свойствами. При изготовлении отдельные детали водосточной системы покрываются слоем полимерного материала, который повышает их стойкость к коррозии,
- влагостойкостью. Колебания температурного режима и высокая влажность не снижают показатели технических характеристик оцинкованной стали в течение всего срока эксплуатации,
- устойчивостью к механической деформации и долговечностью,
- небольшим весом, что упрощает процесс доставки и монтажа линий на высоте,
- стойкостью к воздействию открытого огня,
- невысокую стоимость.
К недостаткам можно отнести необходимость постоянного ухода, включающего в себя регулярную окраску стыков и мест повреждений, своевременную прочистку и ремонта мелких дефектов.

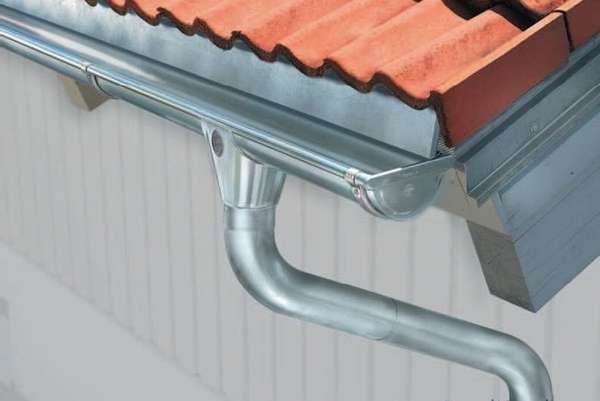

Конструкция и элементы водосточной системы из оцинкованной стали
Водоотводные системы собираются из нескольких основных элементов, монтируемых в определённой последовательности:
- горизонтального жёлоба из оцинкованной стали в форме квадратного или полукруглого лотка, который крепится вдоль периметра крыши. Предназначается для сбора стекающей с кровельного покрытия воды и отвода её самотёком в следующий элемент системы,
- воронок — вспомогательных элементов, которые принимают эти потоки воды и перенаправляют их в вертикальные трубы. Воронка имеет форму сужающейся лейки большого диаметра или участка желоба с патрубком и оснащается защитными решётками, предотвращающих засорение труб. Первый конструктивный вариант используется в системах с интенсивными потоками воды, текущими к свободному краю желоба, второй — при работе с потоками малой интенсивности или с наличием удалённых ответвлений в средней части жёлоба,
- вертикальных труб — замкнутых участков линии, предназначенных для транспортировки воды вниз,
- колен — изменяют направление потока под углом ≥ 90º при огибании препятствий или в местах перехода вертикальных линий системы в горизонтальную,
- сливных патрубков — задают направление выходящему потоку в точку слива.
Стыкуются между собой элементы водосточной системы тремя основными способами:
- фальцевыми замками,
- соединительными муфтами,
- встык.
Для крепления водостока к стенам применяют установочные кронштейны, в состав которых входит захватное кольцо, переходной или фиксирующий стержень, иногда — фланец с резьбой.
Этапы монтажа водосточной системы из оцинкованных труб
Аккуратность и хотя бы небольшой опыт в монтажных работах позволит выполнить установку оцинкованного водостока своими руками без привлечения квалифицированных специалистов. Первое, что необходимо сделать — это правильно произвести измерения, составить эскиз, рассчитать и приобрести количество необходимых элементов водоотвода и расходных материалов.
Вторым этапом будет подготовка комплекта инструментов, состоящего из:
- устройств для измерения и разметки — линейки, рулетки, уровня, угольника, капроновой нити, маркера,
- инструментов для гибки и резки — гибочного устройства, пассатижей, клещей, ножниц по металлу, молотка, ножовки или электролобзика,
- инструментов для монтажа — электрической дрели или шуруповерта, отвёртки, кистей и пистолетов для нанесения клеевых и уплотнительных составов, паяльного оборудования,
- приспособлений — лестницы или стремянки, электрической переноски,
- средств индивидуальной защиты — рабочих перчаток, специальной обуви и одежды, защитных очков.
Так как основная часть работ проводится на большой высоте, особое внимание нужно уделить изучению правил техники безопасности и строго им следовать в процессе кровельных работы.
Сам монтажный процесс можно условно разделить на следующие этапы:
- Разметка точек крепления кронштейнов на краях кровли с шагом 60 см.
- Сверление отверстий на направляющих кронштейнов и крепление их с помощью шурупов или саморезов. Контроль уклона линии проводят уровнем по натянутой капроновой нити.
- Разметка и вырез на желобе мест под воронки или монтаж специальных заглушек с фиксацией пайкой на глухих краях.
- Установка желоба на кронштейны с пайкой мест стыковки элементов, креплений поворотов. Для соединения отдельных деталей системы можно также использовать клеевые составы, только в этом случае, чтобы снизить риск разрушения стыков при тепловом расширении, требуется дополнительная установка специальных компенсаторов.
- Установка сеток или карнизных планок сверху жёлоба для защиты от засорения листвой.
- Разметка и установка первого колена на водосточной трубы с предварительной развальцовкой концов труб. Этот элемент системы позволяет приблизить к поверхности стены линию, которая удалена от неё на ширину карнизного свеса.
- Разметка на стене мест крепление кронштейнов и сверление отверстий под их монтаж.
- Сборка основной части трубы из отдельных деталей и герметизация мест стыков.
- Установка дополнительных устройств — громоотвода, патрубка слива в грунтовую канализацию, сливного колена, крана для сбора дождевой воды.
- Соединение водосточной трубы с воронкой или первым коленом с фиксацией с помощью кронштейнов.
- Нанесение защитных покрытий, выполнение уплотнительных и изоляционных работ.
Посмотреть монтаж водоотвода вы можете на видео:
Расчет веса металлопроката
Для вычисления веса металлопроката необходимо иметь точные данные о параметрах листовой оцинкованной стали, из которой изготовлены все элементы системы(они обычно предоставляются производителем) и геометрические размеры.
Для вычисления можно воспользоваться формулой:
m= m1+m2.
Вес стали — m1= Т1*S1*P1, где:
- Т1 — толщина стали за минусом толщины цинкового покрытия,
- S1 — площадь поверхности всех элементов,
- Р1 — коэффициент плотности стали — 7,85 т/м³.
Вес слоя цинка m2 рассчитывается по формуле m2= Т2* S2*P2, где:
- Т2 — толщина слоя цинкового покрытия(данные из сопроводительной документации производителя),
- S2 — площадь покрытой цинком поверхности,
- Р2 — плотность цинка — 7,13 т/м³.
Водосточные трубы из оцинковки обычно имеют профиль круглого сечения, поэтому площадь их поверхности рассчитывается по формуле S = π*D*L, где:
- D — диаметр трубы,
- L — длина трубы.
Расчет количества материалов и профилактика систем стока воды
Исходными данными для расчёта наружной водосточной системы является площадь крыши, рассчитываемая по простым геометрическим формулам. Кроме того учитываются такие факторы:
- особенности климата и максимально низкая температура в зимний период,
- количество осадков в течение года,
- наличие дождевой канализации.
Также при проектировании и изготовлении системы необходимо выполнять требования СНиП II-26-76:
- настенные или подвесные желоба крепятся только на зданиях, у которых угол ската крыши не меньше 15º,
- желоба должны иметь уклон в одну из сторон не менее 2% на 1 м.п.,
- все элементы конструкции должны иметь бортики высотой не более 12 см,
- расстояние между трубами должно быть ≥ 24 м,
- оптимальное соотношение площади сечения сливной трубы составляет 1,5 см² на 1 м² площади крыши здания.
Геометрические вычисления и количественные параметры составляющих системы выполняются следующим образом:
- длину желобов — исходя из величины суммарной длины карниза, выбор диаметра зависит от угла ската, чем он круче, тем глубже должен быть жёлоб,
- количество воронок — 1 шт. на 0,75 м² площади крыши. Диаметр воронки должен быть аналогичен по размеру параметрам сечения желоба,
- количество водосточных труб — исходя из пропорции 1 труба на 100 м² крыши. Длина труб рассчитывается от высоты строения, измеряемое от карниза до отмостки за минусом 30 см,
- количество колен — из расчёта 1 воронка — 2 колена и 1 отлив,
- количество заглушек — по 1 шт. с торца каждого жёлоба.
Советы по экономии
Чтобы снизить количество отходов, необходимо учитывать при расчёте, что стандартная длина одной секции желоба составляет 3 — 4 метра. Следовательно, выбрать желательно изделия такого размера, которые можно будет собрать в общую линию цельными с минимальным количеством реза.
Справочник
Если расчёт вам покажется чрезмерно сложным, то можете воспользоваться для определения диаметров вертикальной трубы и жёлоба справочными данными:
Сколько стоит
Цены на детали водосливной системы из оцинкованной стали у производителей разные. Они зависят от оснащённости предприятия современным оборудованием, качества и толщины применяемого материала. В средним изделия из оцинковки продаются по следующим ценам:
- трубы водосточные оцинкованные — от 300 до 450 руб. за метр,
- жёлоб — 150 — 280 руб. за м. п.,
- воронка — от 450 руб.,
- угол жёлоба — около 320 руб.,
- колено — 360 — 400 руб.,
- кронштейны — 55 — 250 руб. за шт.,
- хомут — 62 — 85 руб.
