Приветствую тебя, дорогой гость! Большинство из нас живет в более или менее комфортных квартирах с электричеством, центральным водоснабжением, канализацией. И мало кто задумывается, какой была бы окружающая действительность без современной системы водоотвода.
Рискну предположить, что примерно такой же, как в Лондоне летом 1855 года, названным историками «временем смрада». В ту знойную пору неправильно организованная канализация британской столицы стала причиной массовых эпидемий холеры, чумы и тифа. Остается только порадоваться, что нас с вами это не касается.
Однако учиться на ошибках прошлого-полезно. Поэтому сегодня я решил посвятить отдельную статью элементам отводящей системы. К ним, кроме труб, относятся различные канализационные переходники. Именно о переходниках и пойдет речь.
Что это такое и для чего они нужны
Канализационный переходник элемент трубопроводной системы, соединяющий трубы и фитинги с отличающимися параметрами. Благодаря им стыкуются элементы, разные по диаметру, толщине стенки и материалу.
Переходник значительно упрощает любые сантехнические работы, будь то монтаж новой отводящей системы, или ремонт и частичная замена старых элементов трубопроводов.
Назначение и основные характеристики
Проживание в квартире или в частном доме подразумевает использование систем водоотведения и канализации, разные элементы которых должны герметично соединяться между собой. Например, требуется состыковать чугунную трубу общего стояка с внутриквартирным пластиком, уличный септик (Танк, Росток и тп) с системой отведения, трубы разных диаметров.
Конструкция переходников:
- Концентрические. Используются только в монтаже вертикальных участков магистрали.
- Эксцентрические. Применяются на горизонтальных линиях трубопроводов.
Функции переходников:
- Изменение направления течения стоков,
- Переход на другой размер элемента,
- Соединение деталей из разных материалов.
Материал изготовления:
- Сталь,
- Чугун,
- Резина,
- Пластик.
Самый популярный материал в наши дни пластик. Это неудивительно, достоинств у полимерных изделий очень много.
Основные преимущества:
- Небольшой вес. Позволяет легко монтировать даже крупные детали,
- Огромный ассортимент. Насчитывается несколько сотен видов пластиковых фитингов,
- Низкая стоимость,
- Стойкость к коррозии,
- Длительный период эксплуатации.
Не стоит забывать и о недостатках. Основные минусы полимерных изделий:
- Деформация под действием высоких температур,
- Пластик нельзя использовать для химических стоков,
- Низкая морозоустойчивость.
В быту нет таких температур и агрессивных сред, под влиянием которых могут разрушаться полимерные переходники, поэтому использование их вполне удобно.

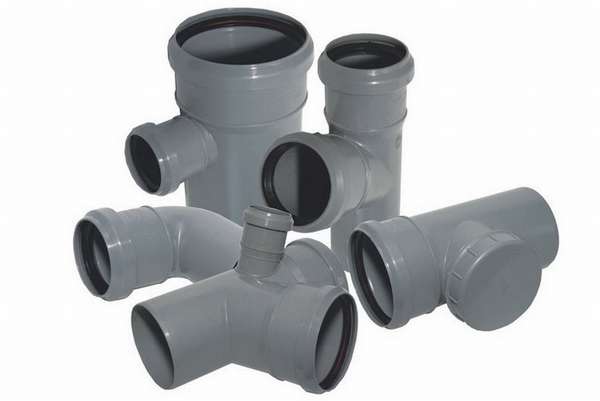

Виды и конструкции переходников
Фитинги для монтажа внутренней канализации:
Муфта
Фитинг, соединяющий детали одинакового диаметра. Имеет форму бочонка.
Внутренний диаметр муфты равен наружному диаметру трубы. Переходник может быть резьбовым и обжимным (компрессионным). Применяется как для металлических, так и для пвх труб.
Уголки
Уголок необходим для соединения деталей под углом от 45 до 90 градусов. Выпускается с резьбой, раструбом, в виде обжимного фитинга.
Крестовины и тройники
Крестовина или тройник элемент, необходимый для соединения нескольких концов трубопровода. Каждая сторона крестовины может иметь разный диаметр. На некоторых металлических тройниках нарезается резьба для присоединения арматуры. Резьба может быть как внутренней, так и наружной.
Обводы
Обвод – специальное изогнутое приспособление, позволяющее не врезаться в систему коммуникаций при пересечении, а обходить ее.
Компенсаторы
Компенсатор монтируется на трубу, расположенную в подвальном или техническом помещении, в нижней части стояка. Придает необходимый наклон горизонтальным участкам, соединяет сточные ветки из разных материалов и принимает на себя гидроудар. Основная функция фитинга компенсация деформаций элементов системы, возникающих из-за температурных воздействий. Часто используется при монтаже санузла, в случае, когда перепады пола по высоте требуют опустить или поднять крестовину.
Выпускается в виде прямоугольного отрезка трубы с соединительным раструбом с расположенным внутри раструба резиновым уплотнителем.
Американка
Американка –специфическое резьбовое соединение, гайка, позволяющая в любой момент разъединить состыкованные элементы. При этом сама американка вращается, а труба остается неподвижно, что крайне удобно для статичных канализационных систем. Широко применяется в системах, состоящих из полипропиленовых элементов.
Редукция
Служит для соединения труб из разных материалов, либо разного размера,
Ревизия с крышкой
Обеспечивает возможность прочистки системы.
Переходники для наружных канализаци:
Седелка
Седелка, или седловой отвод – деталь, обеспечивающая соединение основного трубопровода с побочными ответвлениями. Представляет собой фитинг, состоящий из двух половинок, обжимающих трубу, с врезанным в одну половинку раструбом под монтаж второстепенной линии.
Седелка элемент универсальный, выпускаемые под разные диаметры и материалы труб. Некоторые седелки позволяют осуществить врезку в трубопровод, работающий под давлением.
Переход со встроенным шаровым краном
Данный фитинг как правило устанавливается в смотровой лючок (колодец), а затем канализационная линия направляется в дом. Используется обычно после врезки в магистраль.
Заглушка
Служит для закрытия трубы.
Обратный клапан
Устройство, необходимое для предотвращения обратного стока канализационных отходов. Особенно актуальна установка обратного клапана в частных домах и квартирах, расположенных на нижних этажах,
Двухколенный сифон
Переходник, устанавливаемый на участках – приемниках сточных вод. Обеспечивает вентиляцию и трубопровода и препятствует скоплению ядовитых газов. В быту двухколенный сифон бутылочного типа используется для сбора стоков раковины.
Особенности фитингов для труб из чугуна:
- Ситуации, когда требуется соединить канализационные трубы из пластика и чугуна, встречаются очень часто.
- Для герметичной стыковки деталей с раструбом необходимо применять специальный резиновый манжет. Манжет может быть внутренним или наружным. Внутренний – вставляется в раструб чугунной трубы, наружный надевается на патрубок .
- Если канализационные трубы не имеют раструбов применяют наружный пластиковый переходник-бутылочку.
Какой переходник лучше для канализации
При необходимости монтажа новой, либо замены участка старой канализации, необходимо правильно подобрать не только трубы, но и переходники к ним. Как правильно выбрать деталь?
Советы по выбору
- Определитесь, какой участок, наружный или внутренний, требуется смонтировать. В предыдущем пункте перечислены элементы, подходящие для обоих случаев,
- Подберите материал фитинга. При устройстве безнапорной канализации лично я советую ПВХ, либо другой полимер, но при желании и необходимости можно подобрать чугунный переходник. Чугунные изделия прочны, износостойки, устойчивы к гидроударам и скачкам температур. Единственный минус большой вес изделия.
- Тщательно измерьте диаметр соединяемых труб и арматурных элементов,
- Определитесь, будут ли монтироваться переходники внутрь трубы, либо надеваться на нее. Согласно этому подберите нужный размер фитинга,
- При возможности резьбового соединения всегда отдавайте ему предпочтение. Оно гораздо надежнее раструбных или клеевых,
- Точно рассчитайте угол изгиба. Чем меньше угол, тем эффективнее работает вся отводящая система. На внутренних гранях скапливаются нечистоты, что само по себе неприятно, а еще становится причиной повышения давления во всей системе,
- Не забывайте герметизировать соединения,
- Избегайте лишних врезок в линии коммуникаций, по возможности используйте обводы.
Заключение
Широкий ассортимент переходников позволяет смонтировать любую, даже самую сложную отводящую систему. Но не стоит забывать, что самостоятельная работа требует определенных знаний, умения составить необходимые чертежи, правильно рассчитать и точно состыковать все части. Иначе – жди беды. Прорыв канализации – то еще удовольствие, и избежать его можно, только подойдя к ее устройству с максимальной ответственностью
Если не хочется тратить деньги на приглашенного сантехника присоединяйтесь в нашим сообществам. Там всегда найдется нужная информация, видео по теме и специалист, готовый помочь. Присоединяйтесь, делитесь опытом и хвастайтесь результатами. А я на сегодня прощаюсь и жду вас в следующем разделе!
