Я приветствую моего уважаемого читателя! В этой статье речь пойдет о том, что такое пластиковые водосточные системы и почему в современном строительстве все чаще выбирают именно их.

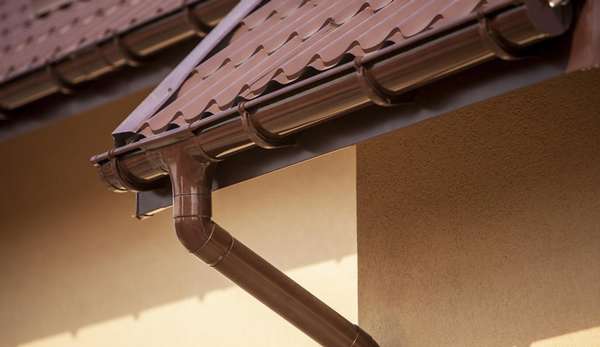

Водосток с кровли предназначен для защиты стен, фундамента дома от излишнего увлажнения водой, стекающей со ската кровли. Сбор и отвод дождевой, талой воды подальше от стен и фундамента исключает вероятность затопления и намокания цокольных помещений, возникновения высолов на фундаменте, не дает намокнуть утеплителю стен и препятствует сырости в доме или цокольном этаже. Поэтому с развитием современного строительства водосточным системам при возведении дома уделяется все больше внимания
Виды
Водосточные системы из пластика бывают наружными либо внутренними (скрытыми). Внутренние применяют для плоских кровель, в частном строительстве практически не встречаются (как и плоские кровли). Мы поговорим о внешнем водостоке, применяемом для скатных и некоторых видов плоских кровель.
Материалы для водосточных систем:
- Оцинкованная сталь.
- Оцинкованная сталь с пластиковым покрытием.
- Алюминий.
- Медь.
- Нержавеющая сталь.
- Титан-цинк.
- Непластифицированный поливинилхлорид.
Другие виды пластика не применяют из-за нестойкости к ультрафиолетовым лучам. К внутренним водосточным системам это не относится – там можно использовать пластиковые канализационные трубы, нестойкие к ультрафиолету.
Преимущества и недостатки
Преимущества поливинилхлорида для водосточных систем:
- Долговечен – можно рассчитывать на 50 лет эксплуатации и даже больше.
- Не ржавеет, не гниет, не способствует развитию бактерий.
- Устойчив к ультрафиолету.
- Пластиковый водосток обладает высокой механической прочностью – выдерживает замерзание с водой внутри.
- Пластичен – после замерзания с водой и размораживания принимает первоначальную форму.
- Химически инертен и устойчив к кислотным дождям, к отходам птичек, к смывам с битумной черепицы и рубероида.
- Пластиковые конструкции имеют очень гладкие стенки, что увеличивает скорость прохождения воды и самоочищение.
- ПВХ меньше обледеневает по сравнению с металлом.
- Бесшумность конструкций из пластика.
- Окраска качественных пластиковых водосточных комплектующих не выцветает в течение десятилетий.
- Современные изделия часто покрываются защитным слоем акрила методом соэкструзии – это повышает прочность, гладкость, долговечность и устойчивость цвета.
- Не нужен постоянный уход – окрашивание, очистка.
- Низкая цена.
- Экологически чистый продукт – безвреден для человека и природы, легко утилизируется, не загрязняет природу при производстве.
- Большой ассортимент пластиковых комплектующих позволяет монтировать системы любой конфигурации.
- Резиновые прокладки обеспечивают герметичность системы.
- Большое количество цветов позволяет подобрать элементы всей системы под стиль любого дома.
- Пластиковые элементы имеют небольшой вес, их легко резать и монтировать, ремонт и модернизация не доставляют хлопот.
Недостатки водостока из ПВХ:
- Хрупкость при низких температурах. При монтаже водосточной системы в холодное время года следует соблюдать осторожность. Лучше монтировать при температуре +10 °С и выше.
- Высокий коэффициент температурного расширения. Во время работы необходимо предусматривать температурные швы, особенно необходимо учитывать этот фактор при монтаже при низких или высоких температурах.
- Прочность ПВХ ниже, чем у металлов, поэтому необходимо предохранять пластиковые водостоки от снега, сползающего целыми пластами с крыши.
- При сильном нагревании летом пластиковая система может слегка провисать между кронштейнами, поэтому расстояние между креплениями не должно превышать 600 мм.
Основные элементы водосточной системы
Основные элементы пластиковой водосточной системы – желоба, трубы, водоприемные воронки, кронштейны, наконечники и хомуты для вертикального слива, тройники, угловые элементы, колена.
Пластиковый водосточный желоб
Желоба собирают воду, сливающуюся со ската кровли. Их крепят вдоль линии карнизного свеса кровли таким образом, чтобы вода со ската попадала точно в полуцилиндр. Горизонтальную водосточную часть крепят с уклоном 2,5-3 мм на погонный метр, уклон направлен в сторону водоприемной воронки. Если скат дома по длине превышает 10 м, то необходимо проектировать сливные трубы с двух сторон и уклон водосточной системы также направлять в две стороны.
Желоба имеют полукруглую (изредка полуовальную) форму сечения. Изредка – прямоугольную. Края желобов отогнуты – это придает каждому элементу большую жесткость, уменьшает деформацию при эксплуатации и хранении. Горизонтальный водосток может быть открытым или закрываться сверху решеткой. Закрытая водосточная конструкция более жесткая, плюс внутрь не попадает листва, крупный мусор, не забивается решетка воронки, вода может беспрепятственно стекать вниз.
Торцы желобков особым образом профилированы (в виде замка) – это обеспечивает надежное соединение элементов между собой. Край водосточного желоба закрывается специальной торцевой заглушкой, предотвращающей выливание воды в неположенном месте. Длина пластиковых элементов – от 0,5 до 2–6 метров. Диаметры – 90, 100, 120, 125, 130, 140, 150, 180, 200 мм. Диаметр самых распространенных желобов – 125 мм, глубина – 62 мм. Иногда водосток соединяется специальными муфтами, а не замками.
На здание пластиковые желоба крепятся специальными кронштейнами или крюками. Для уплотнения системы используются прокладки ЕDРМ.
Водоприемная воронка
Вертикальный водосток к желобу подключается при помощи специального элемента – водоприемной воронки. Воронки обязательно должны комплектоваться решетками для защиты трубы от мусора и листьев (трубу намного сложнее прочистить, чем открытую конструкцию).
Сливная труба
Сливные коммуникации монтируют вертикально, для смещения трубы в сторону используют колена или отводы. Диаметры: 50, 60, 65, 70, 75, 90, 100, 110, 120, 150 мм. Диаметр пластиковой трубы обычно бывает меньше диаметра желоба, при этом площадь сечения трубы должна равняться или быть больше площади сечения короба (или сумме площадей сечения коробов). Водосточный системы небольшого диаметра меньше заметны на фасаде.
Соединяются сливные трубы путем вставления в расширенный верхний конец одного элемента более узкого конца другого элемента. Реже встречается соединение в раструб (наподобие канализационных), еще реже – соединение с помощью муфт.
Если нельзя установить водосточную трубу, то в качестве водостока используют крупную цепь, по которой стекает вода. Иногда применяют горгульи – вода отводится подальше от стен дома и стекает с большой высоты безо всяких конструкций.
Наконечник сливной трубы
Самый нижний элемент водосточной системы – наконечник, или сливной отвод. Он расположен возле самой земли, необходимость в его установке возникает, когда вода отводится не в ливневую канализацию, а на отмостку, площадку у дома или непосредственно на землю. Форма наконечника должна обеспечивать слив воды без разбрызгивания. Высота расположения края наконечника над уровнем земли (отмостки) – 200 мм.
Нижнюю часть наконечника можно углубить в дренажную канаву. В таком случае желательно установить небольшой отстойник с ревизией. Он предохранит систему ливневой канализации от заиливания или замусоривания.
Хомут для сливной трубы
Хомуты, держащие сливную трубу, крепятся к стене здания. В большинстве конструкций хомуты охватывают трубу, стягиваются болтами или закрепляются защелкой (замком). Хомут не должен жестко зажимать трубу – она должна иметь возможность свободно сдвигаться при изменении линейных размеров при нагреве или охлаждении.
Какой водосток лучше: пластиковый или металлический?
У каждого застройщика возникает вопрос, из какого материала выбрать водосточную систему и как ее смонтировать. При эксплуатации пластиковые желоба и трубы подвергаются постоянному влиянию внешних факторов: кроме дождя и солнечного излучения, они испытывают перепады температур, сильный ветер, снеговую нагрузку (при съезжании с крыши пластов снега). Поверхность водостока может царапаться льдом, ветками, листьями деревьев, на элементах могут намерзать сосульки. Материал конструкций должен быть гладким, не должен ржаветь. Вся водосточная система должна сохранять эстетичность в течение всего срока эксплуатации, не выцветать и не покрываться разводами ржавчины, плесенью и мхом.
Пластмассовый водослив сочетает множество качеств, которые требуются для идеальной системы водоотведения. Поэтому чаще всего выбирают пластиковые конструкции, имеющие оптимальное соотношение цены и качества. Медь, нержавейка, алюминий, титан-цинк дороги или очень дороги, оцинковка не слишком эстетична, недолговечна, очень некрасиво ржавеет. Оцинковка с пластиковым покрытием хороша, но при резке элементов также начинает ржаветь от места среза.
Где можно купить
Купить элементы пластикового водостока можно везде. Качественные изделия – только в строительных гипермаркетах или крупных строительных магазинах, с сертификатом, чеком и гарантией. Не стоит брать самую дешевую водосточную систему, но гнаться за ценой тоже не выход. Лучше проверенный середнячок. Осмотр закупаемых материалов все равно обязателен – не должно быть сколов, трещин, заусенцев, неравномерной окраски, при покупке в жару материал не должен быть слишком мягким. Проверить пластиковые изделия на хрупкость не получится – разбивать продукцию никто не даст. Поверхность должна быть очень гладкой.
Примерная цена
Примерная стоимость белого пластикового желоба ходового диаметра 125 мм длиной 3 м – от 406 рублей, трубы диаметром 125 мм длиной 3 м – от 470 рублей, соответствующей воронки – от 222 рублей. Цветные изделия на 10–15 % дороже.
Как сделать водосток с крыши своими руками из пластиковых труб
Установка водосточной системы выполнима самостоятельно. Главное – не бояться взяться за дело. Очень облегчает монтаж пластикового водостока из ПВХ небольшой вес комплектующих и легкость нарезки.
Расчет размеров и составление схемы проекта
Водосток – далеко не самая простая инженерная система в доме. Необходимо ее спроектировать, рассчитать требуемые диаметры горизонтальных и вертикальных пластиковых элементов для полного отведения воды с кровли. Обязателен чертеж или хотя бы эскиз – это поможет точно выяснить состав, количество комплектующих, особенности монтажа и размещения системы.
Водосток не должен проходить мимо окон, дверей, часто его привязывают к приемникам поверхностной наземной системы водоотвода. При длине желоба более 10 м необходимо подключать две сливные трубы. Чем меньше расстояние до слива, тем меньше вероятность замерзания воды в водосточной системе, забивания желоба листвой.
Точный расчет диаметров комплектующих сложен, требует работы специалиста. Но при частном строительстве можно ориентироваться на такие данные:
- Для небольших домов либо дач достаточно желобов диаметром 75-110 мм, труб 50-75 мм.
- Для домов среднего размера (площадь застройки порядка 100 м²) – соответственно 115-125 мм для желобов, 75-100 мм для труб.
- Для больших домов – желоба 140-200 мм, трубы 95-160 мм.
Расчеты для желобов
Количество пластиковых желобов для водосточной системы определяют так: по схеме или чертежу определяют длины каждого карнизного свеса, делят эти длины на два метра, округляют число в сторону увеличения, затем суммируют получившиеся числа – получают количество двухметровых элементов. На каждый свес длиной до 10 м требуется одна пластиковая воронка, до 20 м – две воронки и т.д. На свес потребуются либо две заглушки, либо уголки (внешние или внутренние – нужно посчитать по схеме).
Кронштейны – поделить каждый свес на 0,5 м, округлить число в сторону увеличения, добавить 2-4 штуки для воронок и торцов труб. Просуммировать число кронштейнов по всем свесам. При использовании желобов длиной 3 или 1 м придется разметить детали на чертеже, а затем сосчитать количество.
Расчеты для труб
Определяют число труб во всей водосточной системе и требуемую их высоту. На каждый слив потребуется минимум по два колена (для установки в верхней части), при необходимости смещения водостока в стороны добавить нужное парное количество. Высоту каждой трубы делят на 2 м, округляют получившееся число в большую сторону, затем суммируют все трубы – получают необходимое количество двухметровых изделий. Делят общую длину на 1 м, к получившемуся числу добавляют 2 штуки на каждый слив для монтажа колен вверху – получают количество кронштейнов.
Особенности монтажа
Пластиковая водосточная система зимой испытывает очень большую нагрузку, поэтому кронштейны и хомуты надежно закрепляют. Кронштейны лучше крепить к стропилам или кобылкам – это более прочная конструкция, чем обрешетка кровли или карнизная доска. Соединять между собой пластиковые водосточные элементы можно при помощи клея или прокладок. При помощи прокладок предпочтительней – соединение всегда можно разобрать и заменить любой фрагмент системы. При склейке пластиковых элементов получается неразборное соединение, и любой ремонт вызовет дополнительные сложности.
Кроме того, монтаж водосточной системы на клей требует сборки специальных компенсаторных элементов для компенсации температурного расширения. Прокладки из ЕDРМ имеют срок эксплуатации, примерно равный сроку службы пластиковых изделий из ПВХ.
Порядок установки водостоков на крыше
Сначала размечают расположение кронштейнов для желобов с учетом необходимого уклона – 2,5-3 мм на метр. Затем крепят кронштейны. Их прикручивают либо к ровной и прочно закрепленной карнизной доске, либо к нижней части стропил (чаще всего это кобылки), либо к кровельной доске (кровельному настилу).
Водосточный желоб должен располагаться так, чтобы край кровельного покрытия приходился примерно на его середину. К кровельной доске кронштейны прикручивают до устройства кровельного покрытия. К настилу из ОСП крепить кронштейны нежелательно. Расстояние между кронштейнами для пластикового водостока – 500-600 мм. Кронштейны необходимы по обе стороны от поворотных элементов и воронок.
Затем собирают и монтируют желоб с применением прокладок и герметика. Торцы желобов закрывают заглушками. Желательно к самому краю кровли прибить капельник (к кровельной доске). Желоб не должен выступать за прямую, проведенную по скату, иначе в него будет падать снег при сходе пластов снега со ската.
Вторым этапом монтируют водосточную сливную трубу. Она должна располагаться не вплотную к стене дома, а на расстоянии 5-8 см, иначе в дождь, после него этот участок стены будет всегда подмокать. Расстояние между кронштейнами не меньше 1 м, располагать их рекомендуется под местом соединения труб или соединением с воронкой. Трубы соединяют между собой аналогично канализационным – промазывают герметиком прокладку и место стыка, вставляют одну трубу в другую. Затем собранные водосточные элементы вставляют в хомуты, стягивают болтами или защелкивают замки. В последнюю очередь монтируют наконечник.
Пластиковые желоба и трубы очень легко режутся ножовкой или болгаркой. Необходимо тщательно зачистить заусенцы.
Все подробности монтажа водостока из пластика показаны на видео.
Водосток из пластиковых бутылок
В финансово сложной ситуации можно сделать временную водосточную систему для небольшой крыши из пластиковых бутылок. Долго он не прослужит, но год отстоит (если не будет экстремальных ливней, потопов и снегопадов). Для монтажа водостока понадобится много ровных бутылок большого диаметра (1,5 или 2 л). Бутылки обрезают, чтобы получились цилиндры.
Пластиковые цилиндры вставляют один в другой с нахлестом 2 см, скрепляют мебельным степлером. Вертикальный слив крепят к стене при помощи хомутов из проволоки, обрезков жести или упаковочной ленты.
Горизонтальную часть собирают из полуцилиндров. Скрепляют степлером, стыки промазывают герметиком. Желоб без герметика будет протекать. Пластиковые бутылки гибкие, и подвесить желоб на хомутах не получится. К конструкциям здания крепят горизонтальную доску, на нее укладывают желоб и прикручивают проволокой, иначе его смоет.
Вертикальный слив желательно делать чаще – через 3-5 м. Стыкуют вертикальную и горизонтальную часть конструкции также при помощи герметика.
Коричневые пластиковые бутылки выглядят эстетичнее – в них не видна грязь, смываемая с крыши.
Частые ошибки при монтаже
Наиболее серьезные ошибки при монтаже водосточных систем:
- Недостаточный диаметр вертикальных труб и размер желобов.
- Отсутствие уклона при монтаже.
- Отсутствие температурных швов.
- Отсутствие решеток на соединении с вертикальными элементами.
Важно также не делать слишком длинных желобов, устанавливать достаточное количество крепежных элементов через небольшое расстояние.
Как организовать обогрев желобов и водостоков и для чего он необходим
Самая лучшая защита водосточной системы от замерзания зимой – искусственный обогрев. Система обледенения позволяет обогреть водосток и не дать воде замерзнуть. Конструктивно система включает в себя нагревательные кабели, датчики температуры и влажности, крепеж, щит управления. Кабели можно использовать и простые резистивные (нагревательные), и более сложные и дорогие саморегулирующиеся, у которых отдельные участки кабеля включаются в работу при охлаждении ниже заданной температуры.
На количество и мощность кабелей влияют очень много факторов – диаметры труб, разница дневных и ночных температур в вашей местности, протяженность водосточной системы, материал желобов и труб. Поэтому для проектирования системы обогрева необходимо обратиться к специалисту.
Заключение
Не стоит бояться взяться за монтаж водосточной системы своими руками – навыки появятся по ходу работ. Желаю вам удачи в обустройстве дома или коттеджа. Подписывайтесь на обновления с сайта, приводите на сайт друзей, делитесь с друзьями в соцсетях полезной информацией.
