Канализация в частном доме своими руками: схема отведения продуктов жизнедеятельности

Все реже в частных секторах можно услышать фразу «удобства на улице». Это не удивительно – ведь каждый человек стремится к комфорту. Однако о нем не может идти речи, если морозной ночью, проснувшись, приходится одеваться и бежать по снегу в кабинку, стоящую в 15 м от жилища. Вот и оборудуют домашние мастера уборные непосредственно в доме. Но для того, чтобы они могли нормально функционировать, необходимо правильно смонтировать систему отвода нечистот в септик, расположенный на улице. Сегодня мы рассмотрим, как монтируется канализация в частном доме своими руками. Схема ее устройства также будет нами рассмотрена, а попутно узнаем и стоимость таких работ при выполнении их специалистами.

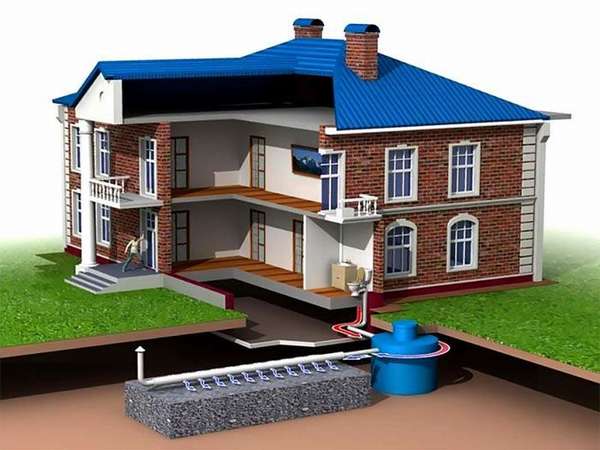

Канализация в частном доме своими руками: схема

Содержание

Как правильно составить схему устройства канализации в частном доме своими руками

Приступая к составлению схемы канализации для частного дома нужно определиться с количеством точек слива. Следует понимать, что при наличии двух этажей в жилом строении, схема каждого монтируется, как и планируется, по отдельности, с последующим выводом к общему стояку, выходящему на септик.

Читайте также:  Как сделать своими руками сливную яму из покрышек

Наличие лишь одного стояка неприемлемо только в случае монтажа бассейна или сауны – для них нужно будет смонтировать отдельный слив.

Важно! От полноты и правильности составленной схемы канализации для частного дома своими руками будет зависеть ее работоспособность и простота монтажа. В плане обязательно указание длины всех труб – это поможет правильно рассчитать количество материала.Здесь потребуется качественное утепление, иначе зимой канализация работать не будет

Проблемы, с которыми можно столкнуться при проектировании

Основную сложность при составлении проекта может составить ввод канализационной трубы в дом. Для этого придется пробивать фундамент или устанавливать специальные насосы. Их установка будет необходима и при устройстве санузла в подвальном или цокольном помещении. При этом не помешает и специальная установка, способная измельчать органику. Насос для нечистот вместе с ножами в сборе называется мультилифтом.

Валерий ДробахинМнение экспертаВалерий ДробахинИнженер-проектировщик ВК (водоснабжение и канализация) ООО ‘АСП Северо-Запад’Спросить у специалистаЕсли дом находится на стадии строительства, то независимо от того, планируется туалет внутри дома или нет, стоит вмонтировать в фундамент трубу канализации. Для начала ее можно просто заглушить. При необходимости монтажа канализации она очень пригодится.

При проектировании обязательно учитывается количество проживающих. Этот показатель напрямую будет влиять как на объем септика, так и на диаметр канализационных труб, которые будут использоваться при монтаже системы. Не стоит забывать и о глубине промерзания грунта – система должна находиться в земле ниже этой отметки.

Разводку основных стояков лучше производить на этапе начального строительства

Какие виды канализации существуют

Основными видами можно назвать:

  1. Биотуалеты. Этот формат не слишком распространен в частных домах. Он больше подходит для дачи, где нет необходимости в постоянно функционирующей канализации.
  2. Выгребная яма – наиболее легкий в монтаже и не требующий больших затрат вариант. Неудобство его в том, что он требует периодической откачки с применением специальной техники, а это недешевое удовольствие.
  3. Септик – наиболее распространенный вариант системы канализации. Продукты жизнедеятельности перерабатываются при помощи живых бактерий и микроорганизмов или посредством добавления в емкость химических веществ, разлагающих органические отходы.

Устройство септика нельзя назвать дешевым, но он позволяет обходиться без откачки в течение длительного времени. Основная задача – вовремя добавлять необходимые вещества. Что касается самой системы канализации для частного дома, то она будет одинаковой как для выгребной ямы, так и для септика.

Септик для канализационной системы можно сделать самостоятельно…

Канализация в частном доме своими руками: схема и ее основные компоненты

Составляя проект прокладки канализации в частном доме, следует отметить на схеме места расположения сантехнических устройств, таких как раковина или унитаз. Так же учитываются все трубы (в плане прописывается их длина и диаметр), соединения, углы и ответвления. Вносятся данные о месте расположения стояка и его вывода к септику.

Если подробно расписать все параметры, можно намного быстрее и качественнее смонтировать всю систему. План, после монтажа канализации, необходимо сохранить. Он может помочь при возникновении засоров или других внештатных ситуаций.

Составляя схему канализации для частного одноэтажного дома (как и строения в несколько этажей), важно продумать места установки прочисток – специальных ответвлений с заглушками, которые помогут избавиться от засоров. Не стоит забывать и о расчете уклона магистрали. При слабом уклоне слив будет неэффективным, а при излишнем на стенках будет оседать жир и загрязнения, что со временем приведет к аварийной ситуации. Попробуем разобраться, как правильно составить схему канализационной системы.

…но заводской резервуар предпочтительнее – можно не волноваться за герметичность

Составление схемы канализационной системы

Первое, что необходимо сделать, это расчертить план всех помещений строения поэтажно. Удобнее, если такая схем имеется – довольно часто при строительстве составляются именно такие. В этом случае ее можно скопировать, и уже по ней «прокладывать» трассы канализации. Указав точки установки сантехнических устройств, начинаем замеры. Здесь может играть роль каждый миллиметр.

Важно! При монтаже более тонких труб (к примеру, от раковины), если они длиннее, чем необходимо, возникает опасность их искривления. В этом случае вода будет застаиваться, что приведет к наросту жира и грязи и засору.

По возможности все сантехнические устройства лучше располагать в непосредственной близости от стояка – это позволить выполнить канализацию с наибольшей эффективностью. Указываются все врезки в стояк. Обязательным условием является присоединение слива унитаза непосредственно в основную трубу, без дополнительных соединений. Слив ванной и раковины можно объединить – это позволит сэкономить материал и избавиться от лишних труб и врезок в основной стояк.

Разводка труб канализации в подвале должна быть качественной и аккуратной

Какого диаметра должны быть трубы

Диаметр трубы выбирается, исходя из количества проживающих и планируемой интенсивности использования системы. Однако есть и общепринятые нормы. Так диаметр основного стояка непосредственно до септика, обычно равен 100-110 мм. Тот же диаметр и у слива унитаза. А вот от раковин и ванной идут более тонкие трубы. Чаще всего для подобных целей используется диаметр, равный 50 мм. Такой толщины будет вполне достаточно.

Все соединения и врезки должны быть выполнены под углом 450. Если же угол канализационной трубы будет ровным, именно эта точка и будет периодически засоряться.

При устройстве канализационной системы следует понимать, что стояк должен выходить на крышу, откуда и будет осуществляться доступ воздуха. Рассмотрим, что будет, если доступ воздуха отсутствует, и верхняя часть стояка заглушена, на примере двухэтажного дома. Всем известно, что в унитазе устроен гидрозамок, который не дает запаху из системы попасть в помещение. При отсутствии свободного доступа воздуха смываем воду в унитазе на первом этаже. По причине разрежения «вытягивается» вода из сантехнического устройства второго этажа. Гидрозамок открыт, весь запах из канализационной системы устремляется в жилые помещения.

Это же касается и труб канализации внутри жилого помещения

Каким образом можно повысить эффективность канализации

Повысить качество работы автономной канализации можно как при помощи установки дополнительного оборудования, так и чисто параметрами монтажа. Для этого нужно лишь правильно распределить уклон магистралей. Наиболее эффективным считается уклон в 3 см/м. Но для большей работоспособности канализационной системы можно увеличить этот параметр до 4-5 см/м. Этого будет вполне достаточно для эффективной работы системы и недостаточно для быстрого образования жирового или грязевого налета на внутренних стенках труб.

Весьма эффективно борются с отложениями на стенках современные средства. Но не стоит ждать от них чуда при возникновении основательного засора. Рекламы могут утверждать, что средство с легкостью справится с любым из них, однако это не совсем правда. На самом деле такие средства хороши для периодической профилактики. Если труба уже основательно засорена, то лучше старого доброго троса нет ничего.

Многие утепляют канализационные трубы минеральной ватой – довольно неплохое решение

Говоря о дополнительном оборудовании нельзя не отметить пользу в предотвращении засоров такого оборудования, как измельчитель бытовых отходов под раковину. Он не позволяет крупным очисткам и другому мусору попасть в канализационную трубу. Все что отправляется в слив после измельчения, по консистенции напоминает жидкую кашу, не способную засорить магистраль.

Как правильно сделать канализацию в частном доме: этапы работ

Вся работа по обустройству канализационной системы частного дома производятся в несколько этапов. Нет необходимости выполнять их без перерыва, а значит можно производить монтаж в свободное время в течение длительного времени. Однако, по мнению профессионалов, такая работа редко затягивается – едва начав обустройство, домашний мастер старается выполнить все как можно скорее. Рассмотрим поэтапно шаги, которые необходимо выполнить. Алгоритм действий должен быть таким:

  • рассчитываем необходимый объем септика,
  • устанавливаем и обустраиваем резервуар,
  • прокладываем магистраль от септика к дому,
  • производим внутреннюю разводку канализационных труб и соединяем их в систему,
  • подключаем сантехническое оборудование.

Чем меньше изгибов канализационной магистрали, тем ниже вероятность засоров

Соблюдая этот порядок и нехитрые правила производства работ можно быть уверенным, что система будет работать без нареканий. Разберем каждый шаг более подробно.

Как рассчитать необходимый объем септика для частного дома

Расчет можно произвести опытным путем: для этого нужно суммировать весь расход воды семьей, проживающей в доме. Однако если система канализации монтируется на этапе строительства жилого помещения, этот метод неприемлем. Тогда можно взять средние значения, рекомендованные СанПиН. Однако гораздо проще воспользоваться специально разработанным калькулятором ниже:

Усредненные данные приведены в таблице ниже:

Кол-во проживающих Средний расход воды, м3/сутки Необходимый объем емкости, м3
3 0,6 1,5
4 0,8 1,9
5 1,0 2,4
6 1,2 2,9
7 1,4 3,4
8 1,6 3,9
9 1,8 4,4
10 2,0 4,8

У многих может возникнуть вопрос, почему объем септика больше в 3 раза, чем суточный расход сточных вод. Ответ достаточно прост. Практически все модели септиков, устанавливаемых у нас в стране, рассчитаны на трехдневную переработку органических отходов. Это же касается и химикатов или живых бактерий, которые туда добавляются. Получается, что трое суток – это именно тот отрезок времени, который необходим для полной переработки продуктов жизнедеятельности человека. Отсюда и утроенные значения.

Септик следует выбирать, исходя из количества проживающих

Но рассчитать объем септика мало, его нужно правильно установить. Как это сделать мы сейчас и разберемся.

Установка резервуара и оборудования к нему

Чаще домашние мастера обращаются за помощью в установке септика к специалистам. Однако ничего сверхсложного в этой работе нет.

Выбрав место во дворе, и выкопав котлован, необходимо уложить на его дно железобетонную плиту, за которую и фиксируется емкость при помощи тросов. Если уровень грунтовых вод достаточно высокий, то предварительно на дне котлована вкапывается дренажная труба с выводом ее за пределы участка в ближайшую сточную канаву. Обязателен и монтаж вентиляции септика. Он выполняется следующим образом. От вентиляционного отверстия выводится труба, диаметром 50 мм, которая проходит под землей под наклоном примерно на 4-5 м. На выходе устанавливается колено в 450 и далее труба поднимается на высоту 3-4 м. Это позволяет обеспечить хорошую тягу и избавляет от неприятного запаха во дворе.

В том месте, где будет осуществляться слив канализационных стоков в резервуар, устанавливается отрезок трубы, диаметром 100-110 мм (размер зависит от модели септика и диаметра планируемого стояка). Сам септик закапывается под землю, снаружи, над землей, остается только его небольшая часть (часто лишь горловина) которую утепляют.

Цвет канализационных труб и отводов никакой роли не играет

Прокладка канализационной магистрали от септика к дому

Для прокладки труб необходимо прокопать траншею, глубиной не менее 60 см. В некоторых районах России, где климат более холодный этот параметр должен быть больше. В любом случае, канализационная магистраль должна находиться ниже уровня промерзания грунта. Лучше всего траншею просыпать речным песком или песчано-гравийной смесью (ПГС). После укладки магистрали она так же засыпается. Получается, что труба находится внутри песчаной подушки. Далее ПГС немного утрамбовывается, а сверху насыпается обычные грунт.

Важно! Труба от дома до септика должна идти под уклоном. Оптимальным будет разбежка в 4-5 см/м. Это позволит нечистотам не задерживаться внутри, а уходить в емкость с наибольшей эффективностью.

Как выполнить внутреннюю разводку канализации в частном доме своими руками

Разводка канализации в частном доме делается в строгом соответствии с проектом, речь о котором уже шла в нашей статье. Для того чтобы уважаемому читателю было проще разобраться в этом вопросе, предлагаем рассмотреть несколько фото-примеров с комментариями.

Иллюстрация Выполняемое действие
Канализация в частном доме своими руками: схема отведения продуктов жизнедеятельности Сначала отмечаем места, где будут проходить трубы канализации. Лучше всего делать это по лазерному уровню для обеспечения необходимого уклона магистрали.
Канализация в частном доме своими руками: схема отведения продуктов жизнедеятельности Теперь те места, которые будут находиться на виду, следует проштробить, чтобы спрятать в канавки канализационные трубы. Но это можно сделать, только если позволяет толщина стены.
Канализация в частном доме своими руками: схема отведения продуктов жизнедеятельности Пропилив стену по отметкам, выбиваем лишний бетон (или пенобетон) при помощи перфоратора с лопаткой.
Канализация в частном доме своими руками: схема отведения продуктов жизнедеятельности Там, где стена штробиться не будет, забуриваем отверстия тем же перфоратором и устанавливаем специальные хомуты, которые будут держать трубу.
Канализация в частном доме своими руками: схема отведения продуктов жизнедеятельности Распиливаем пластиковые трубы по размеру. Сделать это можно как при помощи болгарки, так и простой ножовкой по металлу.
Канализация в частном доме своими руками: схема отведения продуктов жизнедеятельности Смазав внутренний резиновый уплотнитель, вставляем край уголка или трубы в раструб другого куска. Соединение получается достаточно плотным и герметичным.
Канализация в частном доме своими руками: схема отведения продуктов жизнедеятельности Аналогичным образом собираем всю магистраль до основного стояка, который уходит на септик
Канализация в частном доме своими руками: схема отведения продуктов жизнедеятельности Та часть, которая не утапливается в штробу, закрепляется на подготовленных ранее хомутах.
Канализация в частном доме своими руками: схема отведения продуктов жизнедеятельности Не стоит забывать, что дальше будут производиться отделочные работы. Специальные заглушки на трубах не дадут строительному мусору попасть внутрь.
Канализация в частном доме своими руками: схема отведения продуктов жизнедеятельности Остается лишь присоединить линию к основному стояку. Аналогичным образом производится монтаж и остальных ответвлений канализационной системы частного дома.

Разобравшись, как сделать правильно канализацию в частном доме, можно переходить к монтажу сантехнических приборов. Но для начала несколько советов по соединению пластиковых труб между собой.

Соединение пластиковых канализационных труб: некоторые нюансы

Качество разводки канализации в частном доме зависит от правильности производства соединений труб между собой. Для этого необходимо приобрести специальную смазку на основе силикона. Не стоит ее путать с силиконовым герметиком – такие составы в подобной работе не нужны.

Если посмотреть внутрь раструба, то можно увидеть там резиновое уплотнительное кольцо. Его вполне достаточно для герметичности системы. Однако его легко повредить при соединении труб между собой. Даже если уплотнительное кольцо немного сместится, со временем соединение начнет течь, а это никому не нужно. Для предотвращения подобной проблемы используется силиконовая смазка. После ее нанесения трубы входят одна в другую без всяких проблем, создавая надежное и герметичное соединение.

Соединения труб канализации получаются довольно герметичными

Подключение сантехнического оборудования

Если то, как провести канализацию в частном доме, понятно и все предыдущие работы выполнены своими руками, то последний этап никаких проблем доставить не должен. Любые сантехнические приборы, будь то раковина или унитаз, содержат в своей документации подробные инструкции по установке. Однако некоторую арматуру придется закупить отдельно.

Раковины часто идут без сифона и соединительных шлангов. В комплектности унитаза может отсутствовать арматура сливного бачка и уж точно там не будет гибкой гофрированной трубы, предназначенной для подключения унитаза к стояку канализации.

Докупив необходимые детали, домашний мастер без проблем выполнит все подключения, руководствуясь технической документацией. Но что делать, если совершенно нет времени и желания заниматься подобными работами, а канализационная система в доме необходима. В этом случае можно обратиться за помощью к специалистам.

Если объем воды небольшой, можно свести несколько веток канализации в одну

Профессиональное устройство канализации в частном доме под ключ: цена работы специалистов

Стоимость подобных работ довольно высока, но для многих просто нет иного выхода в силу разнообразных жизненных причин. Попробуем разобраться с ценниками на подобные услуги на российском рынке.

Наименование услуги Стоимость, руб.
Монтаж точки подключения к канализации 1 500 за шт
Монтаж труб внутренней/внешней канализации (открыто)
диаметр до 50 200 за м.п.
диаметр от 50 до 110 400 за м.п.
Монтаж труб внутренней канализации в штрабе (кирпич, гипс)
диаметр до 50 400 за м.п.
диаметр от 50 до 110 650 за м.п.
Монтаж труб внутренней канализации в штрабе (бетон)
диаметр до 50 600 за м.п.
диаметр от 50 до 110 900 за м.п.
диаметр более 110 индивидуально
Монтаж стояка канализации 600 за м.п.
Монтаж трапа 1000 за шт.
Монтаж обратного клапана канализации 1000 за шт.
Монтаж канализационной насосной установки sololift 4000 за шт.
Монтаж дренажного насоса 2 000 за шт.
Монтаж дренажного насоса 2 000 за шт.

Подсчитав общую сумму становится понятно, что выполнить все работы руками – значит сэкономить кругленькую сумму, которую можно потратить на элитную сантехнику или что то более нужное в ремонте.

Совет! Главное – обеспечить правильный уклон для трубы канализации. Только в этом случае она будет эффективно функционировать.

В заключение

Самостоятельный монтаж канализационной системы – это не только экономия средств на оплате труда специалистов, но и огромный опыт, который может пригодиться в любое время. Уже поэтому стоит выполнить все работы своими руками.

Надеемся, что изложенная сегодня информация была полезна уважаемому читателю. Наша команда будет рада как можно более полно ответить на все вопросы по теме, если они возникли во время прочтения статьи. В обсуждениях ниже можно не только задать вопрос, но и поделиться своим опытом подобного монтажа или качества приобретенных труб и сантехники. Пишите, и возможно Ваш пост поможет кому-то сделать правильный выбор или выполнить работу.

А напоследок познавательный видеоролик по теме нашей сегодняшней статьи.

Видео: канализация частного дома своими руками
