Какой должна быть правильная дренажная система и как самостоятельно спроектировать и построить ее на участке?

Приветствую вас, друзья. К созданию сегодняшней статьи меня подтолкнул печальный опыт одного из коллег. Чуть меньше года назад, зимой, он купил прекрасную дачу, о которой давно мечтал. Более того, цена на коттедж была сказочно низкой.

Перед покупкой дом был тщательно осмотрен,  документы проверены по всем параметрам порядок. Новоселье назначили на весну. А теперь представьте,  каков был шок моего друга, когда приехав весной, он обнаружил весь участок  и подвал дома затопленными?

Виновата оказалась неправильно организованная дренажная система на участке, о которой горе-домовладелец от радости и думать забыл. Теперь его ждут немалые хлопоты, связанные с переделкой водоотведения, а мы тем временем узнаем, что же такое дренаж и как правильно его организовать, дабы избежать подобных неприятностей.

Содержание

Что такое дренаж и для чего он нужен

Дрена́ж (фр. drainage) — естественное либо искусственное удаление лишней поверхностной либо подземной воды.

Какой должна быть правильная дренажная система и как самостоятельно спроектировать и построить ее на участке?

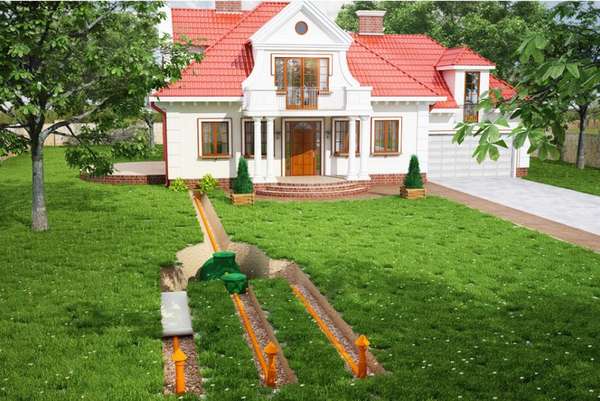

В нашем случае придомовой дренаж это конструкция, состоящая из водоприемников и водоотводов. Работа системы направлена на отвод от фундамента  жилого дома и прикорневых систем садовых растений лишней жидкости.

В каких случаях необходим дренаж

  • Участок располагается в низине или на склоне,
  • Здание построено на глинистой почве,
  • Подвальные помещения постоянно подтапливаются, на стенах образуется грибок и плесень,
  • Поверхность участка ровная и воде некуда стекать,
  • Почва заболачивается,
  • В регионе сильные паводки,
  • Стены дома при минусовых температурах промерзают,
  • На участке уложены водонепроницаемые покрытия, препятствующие впитыванию воды почвой.
Читайте также:  Какие трубы лучше выбрать для дренажа: виды, самостоятельная укладка и отзывы

Устройство дренажной системы

Дренажная система состоит из водоотводов и водоприемников.  В качестве водоотводов могут выступать канавы, лотки, либо специальные трубы дрены, находящиеся под землей. Водоприемники – искусственно вырытые колодцы или скважины.

Принцип работы

Вода собирается с участка и по водоотводам стекает в приемные резервуары. В зависимости от объема жидкости и состава грунта, она либо проникает в нижние слои почвы, либо с помощью насоса откачивается в ближайший водоем или систему ливневой канализации.

Какой должна быть правильная дренажная система и как самостоятельно спроектировать и построить ее на участке?

При этом поверхностная вода стекает в открытые водоприемники самостоятельно, а подземные воды собирают специальные вкопанные в почву трубы- дрены.

Преимущества дренажа

Система дренирования участка позволяет избежать следующих неприятностей:

  • Затопления цокольных этажей, погребов, подвальных помещений,
  • Образования грибка, плесени, гниение лестниц, мебели, элементов деревянной отделки,
  • Гибели сельскохозяйственных растений из-за загнивания корневой системы,
  • Заболачивания почвы и снижения общей урожайности,
  • Негативных воздействий на фундамент здания расширившегося из-за влаги и промерзшего грунта.

Виды дренажа

Поверхностный дренаж

Самый распространенный и недорогой вид дренажа. Применяется при необходимости отвести поверхностные воды – результаты половодья или лужи. Дренажные канавы обычно не глубокие и выкапываются вручную.

Поверхностная система может состоять из следующих элементов:

  • Обводная канава вырывается по периметру участка,
  • Канава-борозда. Небольшая ямка, обычно выкапывается между грядок,
  • Единичные траншеи.

Какой должна быть правильная дренажная система и как самостоятельно спроектировать и построить ее на участке?

Кроме канав к поверхностной системе дренажа относятся система водостока, отмостка и все конструкции , отводящие воду от зданий. Чаще всего поверхностный дренаж укладывается по периметру участка и вокруг дома.  В качестве водоотводов могут использоваться заизолированные канавы без труб.

Глубинный

Глубинный дренаж устраивается с помощью специальных перфорированных труб-дрен. Располагаясь под землей, они собирают воду по всей поверхности участка.

Глубинный дренаж применяется в случае, когда грунтовые воды залегают на глубине менее 2.5м.

Линейный

Предназначен для отвода талых или ливневых вод. Жидкость стекает в линейные каналы, которе обычно закрываются решетками.

Точечный

Точечный дренаж –это единично выкопанные на участке водоприемники. Устанавливаются в местах наибольшего скопления воды (под поливочными кранами, водостоками, садовыми фонтанами).

Виды дренажных труб

С перфорацией

Дренажная труба с перфорацией используется при устройстве глубинной дренирующей системы. Изготавливается из пластика, асбестоцемента или керамики.

Представляет собой гладкую или гофрированную трубу с отверстиями, нанесенными через определенный промежуток.

В геотекстиле

Для защиты труб от заиливания и засорения используют фильтр, в виде обмотки из геотекстиля определенной плотности.

Какой должна быть правильная дренажная система и как самостоятельно спроектировать и построить ее на участке?

Основная масса песчаных и прочих примесей задерживается на геофильтре, в трубу поступает чистая вода, система дольше не засоряется.

Керамические

Керамика –особый сорт обожженной глины. Керамические трубы очень прочные и гладкие. С одной стороны – это плюс, так как на внутренней поверхности трубы не задерживается грязь, с другой минус из-за сложности оснащения системы наружным фильтром.

ПНД

ПНД-полиэтилен низкого давления. Популярный современный материал для дренажа. Трубы ПНД могут быть однослойными, многослойными и перфорированными.

ПНД прочный, выдерживает механические нагрузки и скачки температур.

Внутренняя поверхность – гладкая. Диаметр – от 5 до 70мм.

Из полипропилена

У полипропиленовых изделий масса плюсов. Они прочные, легкие, выдерживают большое давление, отличаются гладкой внутренней поверхностью и долгим сроком эксплуатации.

С кокосовой обмоткой

Кокосовое волокно – натуральный фильтр. Не гниет, эластичен, хорошо фильтрует грязь.

Самый главный недостаток у труб с кокосовой обмоткой высокая стоимость.

ПВХ

Обычно используются для поверхностного дренажа. Диаметр от 5 до 30см. Выпускаются однослойные, двухслойные и перфорированные изделия…

С пенополистиролом

Многослойная конструкция представляет собой перфорированную трубу, помещенную в оболочку из геотекстиля.

Какой должна быть правильная дренажная система и как самостоятельно спроектировать и построить ее на участке?

Между трубой и оболочкой насыпаны гранулы пенополистирола. Канальцы на гранулах улучшают отток воды. Пенополистрирол отлично переносит низкую температуру, имеет длительный срок эксплуатации.

Хризотилцементные

Хризотил – белый асбест высокой плотности.  Хризотил «упаковывается» в бетон, получается водонепроницаемое, прочное и износостойкое изделие. Плюсы –долгий срок эксплуатации и хорошая реакция даже на очень высокое давление. Минусы- большой вес, сложность укладки.

Советы по выбору дренажных труб

Выбирать дренажную трубу необходимо исходя из вида выбранной системы водоотвода.

Для поверхностного дренажа подойдут легкие ПВХ-изделия. Их удобно монтировать, резать, у изделий низкая стоимость.

Материал

Если требуется закрытый дренаж – необходимо приобрести керамические либо пластиковые трубы с перфорацией. Окончательный выбор зависит от типа грунта, таблицу зависимости я приведу чуть ниже.

Самые популярные сейчас изделия из различных полимеров.

Достоинства пластика:

  • Небольшой вес,
  • Удобство монтажа:
  • Прочность,
  • Гладкость внутренней поверхности,
  • Качественная перфорация,
  • Стойкость к агрессивным средам,
  • Срок службы 40-50 лет.

У асбестоцементных и керамических изделий так же немало плюсов, но они в несколько раз тяжелее, монтировать и перевозить их не так удобно как пластик, цена на порядок выше. Поэтому полимерная труба в обмотке –лучший выбор для частного мастера.

Диаметр

Диаметр дренажных труб выбирается исходя из планируемого объема отвода воды. Если объем большой подойдет изделие диаметром 300-400мм. Обычно в быту достаточно трубы 110мм.

Какой должна быть правильная дренажная система и как самостоятельно спроектировать и построить ее на участке?

Точный расчет диаметра производится по сложной формуле с учетом типа грунта, степени увлажнения, коэффициента фильтрации, глубины промерзания и коэффициента фильтрации.

К примеру, для осушения участка площадью до 400м2 достаточно трубы диаметром 110мм. Радиус охвата подземных вод для трубы диаметром 110мм – 5м. Пропускная способность 110й трубы 7м/с. Этого боле чем достаточно, для придомового дренажа.

Ширина траншеи должны быть на 40-50 см больше диаметра труб.

Важный нюанс при устройстве пристенного дренажа чаще всего используются трубы диаметром 160мм.

Если площадь участка больше подойдут трубы диметром от 200мм и выше.

Тип грунта

Таблица зависимости вида труб от типа грунта:

Тип грунта Вид трубы
Щебеночный Допускается использование трубы в перфорацией, без фильтрующего материала
Песчаный Фильтр обязателен. Кроме того, при устройстве канала под трубу необходимо делать подсыпку из щебня.
Глинистый Разрешается использование трубы без фильтра, но так же с щебеночной подсыпкой не менее 20см.
Смешанный Используется труба с фильтром из геоткани, либо кокосового волокна.

Сделать дренаж самому или вызвать мастера

Устройство дренажа – процесс достаточно сложный и трудоемкий. Но при грамотном подходе справиться с ним сможет и непрофессиональный мастер.  Перед началом самостоятельного монтажа системы необходимо ознакомиться с соответствующими инструкциями и посмотреть пару десятков видео по теме.

Что нужно знать перед началом работ

Перед проектированием и установкой осушающей системы проводится полное исследование местности. Определяются цели водоотвода и тип дренажа.

Обязательные пункты исследования:

  • Тип почвы.

Как мы выяснили, от типа грунта зависит выбор труб ,поэтому определить тип почвы на участке обязательно.

  • Глубина залегания грунтовых вод,
  • Площадь участка,

Так же необходимо оценить степень подтопления сада во время половодья и грамотно распланировать местность.

Изучение участка на предмет рельефа вида почв и уровня грунтовых вод

Ландшафт и рельеф каждого дачного участка индивидуален. Даже соседние сады могут сильно отличаться друг от друга. Согласно требованиям современных нормативов  перед проектированием и строительством дома, необходимо провести ряд инженерно-геологических изысканий.

Какой должна быть правильная дренажная система и как самостоятельно спроектировать и построить ее на участке?

Результатом изысканий становятся следующие отчеты:

  • Топографические снимки схемы с кадастровыми границами землевладений,
  • Карта рельефа с определением уклонов и указанием их направлений. На языке топографов это называется «план участка с указанием горизонталей рельефа»,
  • Характеристики грунта, в том числе его физико-химические свойства и несущая способность,
  • Наличие и глубина залегания подземных вод. Определяется путем бурения скважин в нескольких точках участка.,
  • Степень пучинистости почвы, оценка предполагаемого риска оползней.

Только получив все эти отчеты (заказать которые нужно в специализированной  геодезической организации) можно приступать к планированию систему водотведения.

Установка дренажной системы на участке своими руками

Самостоятельная прокладка дренажной системы подразделяется на несколько этапов. Подробно рассмотрим каждый.

Планирование

Этап планирования включает следующие мероприятия:

  1. Определение самой низкой и самой высокой точки участка.
  2. Расчет угла уклона водостоков. Угол уклона должен составлять 2-3% на 1 метр дренажного канала.
  3. Назначение места отвода воды за пределы участка. Это может быть любой близлежащий водоем или ливневая канализация.
  4. Расчет глубины прокладки дрен.
  5. Вычисление длины и диаметра труб.
  6. Расчет расстояния водоотводов друг от друга. Для глинистых грунтов максимальное расстояние между каналами- 10-11м, для легких – 22м.
  7. Определение общего необходимого количества материала.

Какой должна быть правильная дренажная система и как самостоятельно спроектировать и построить ее на участке?

Необходимые инструменты и материалы:

  • трубы,
  • уголки для труб,
  • поворотные колодцы,
  • лопата,
  • нож для резки труб,
  • садовая тачка,
  • рейка для проверки уровня прокладки труб,
  • рулон геотекстиля,
  • щебень.

Порядок работ прокладке глубинной системы

Технология укладки  пошагово:

  1. Размечаем положение каналов на участке.
  2. Выкапываем необходимые каналы. Если участок большой и сооружений на нем нет- подойдет разветвленная система-«елочка»,
  3. Утрамбовываем дно канала,
  4. Засыпаем песок и щебень,
  5. Укладываем геотекстиль внутрь канавы с нахлестом,
  6. Щебень промываем и укладываем на дно слоем в 20см,
  7. Укладываем дренажную трубу. В качестве дополнительного фильтра можно обернуть ее геотекстильным полотном. Трубы с подобным фильтром живут дольше на 3-4 года своих «голых» собратьев.
  8. Стыки труб фиксируем между собой специальными муфтами или герметиком,
  9. Каждые 50м, а так же в местах соединения трех или более водоотводов необходимо установить смотровые колодцы для промывки системы,
  10. Поверх труб следует насыпать слой графия меньшей фракции,
  11. Оставленным нахлестом геотекстиля застилаем конструкцию,
  12. Засыпаем систему,
  13. Укладываем сверху слой плодородной земли,

Собранную воду можно не просто выливать в ближайший водоем, но и использовать для полива.

Видео по укладке

Типичные ошибки

Самые распространенные ошибки при укладке системы  дренирования своими руками:

  • Несоблюдение уклона,
  • Неправильный выбор материала и обмотки трубы,
  • Использование дешевого известнякового щебня вместо гранитного,
  • Экономия на геотекстильном полотне,

Советы специалистов

Несколько полезных советов от профессионалов.

Какой выбрать материал для засыпки

  • Какой выбрать песок?

Нельзя использовать для систем осушения самый дешевый строительный песок (ПГС). В нем часто присутствуют мелкие камешки, и даже куски глины. Воде через такую прослойку проходить будет очень сложно. Так же не рекомендуется карьерный сеяный песок.

Оптимальный вариант дренажной засыпки – чистый речной или карьерный мытый. Стоимость его – в районе 600-700руб/м3.

  • Разновидности щебня

Щебень может быть известняковым , гравийным и гранитным. Гранитный самый лучший вариант, но и самый дорогой. Неплохо справляется с дренированием мытый гравий. Эта разновидность гравийного щебня. Он дешевле гранитного (порядка 1500руб/м3), но работает не хуже.

Однозначно не подойдет для дренажа самый дешевый – известняковый щебень. Известь портит  дрены, от влаги уплотняется и перестает пропускать жидкость.

Правильная засыпка продлевает срок эксплуатации системы и препятствует ее засорению.

Как сделать дренажную трубу своими руками?

Для самостоятельного изготовления перфорированной дрены нам понадобиться обычная пластиковая гладкая или гофрированная труба и дисковая пила с твердосплавными насадками.

Какой должна быть правильная дренажная система и как самостоятельно спроектировать и построить ее на участке?

На поверхности трубы размечаем расположение отверстий. Длина пропила -10-20см. Делают пропилы в шахматном порядке .На расстоянии 5-10см друг от друга. Заусенцы и стружку необходимо срезать.

Техническое обслуживание системы

Чтобы система функционировала как можно дольше, периодически ее необходимо чистить.

Как прочистить засор в дренажной трубе

Существует 2 способа очистки – механический и гидродинамический.

  1. Механический способ подразумевает применение грубой физической силы. В качестве рабочего инструмента используется либо сантехнический трос со спиралью на конце, либо специальный очистной шар.
  2. Гидродинамический способ – более мягкий. Здесь система промывается пуском воды из шланга. Обычно струи под сильным  напором достаточно, чтобы убрать загрязнения. Но если его недостаточно, придется применить первый вариант.

Заключение

Правильная установка дренирующей системы избавит домовладельца от огромного количества неприятностей. Пренебрегать водоотводом не стоит экономия на осушении повлечет за собой большие расходы, связанные с ремонтом дома. Как и случилось у моего вышеупомянутого товарища. Учитесь на чужих ошибках и присоединяйтесь к наши сообществам там всегда много полезного.

А я на сегодня прощаюсь и желаю вам больших успехов в строительстве (и не только)!
