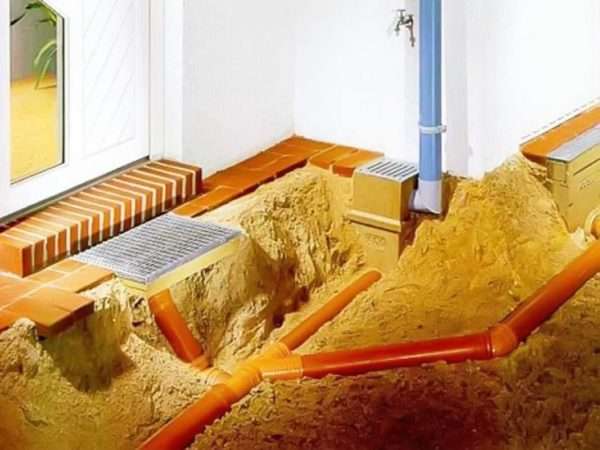

Укладка канализационных труб это работа для профессионалов требующая правильно установить уклон наружной канализации, но можно монтировать своими силами в менее обширных системах около дома.
Трубы должны слегка наклоняться вниз, чтобы нормально сливаться. Стандартный уклон составляет от 0,02 до 0,07 м на квадратный метр. Для правильной работы канализации необходим точный расчет уклона линии. Труба, которая недостаточно наклонена, не будет сливать. Труба, которая наклонена слишком сильно, будет сливать только жидкость, а не твердые частицы. Если устанавливаете дренажную трубу, простой способ выяснить уклон наружной канализации – обратиться к стандартам СНиП.
Как рассчитать наклон внешней подземной трубы
Канализационные сети должны иметь глубину, достаточную для того, чтобы обеспечить сооружение водопроводных конструкций глубиной не менее 2,74 м (от поверхности земли до поверхности труб).
Люки должны быть установлены в конце каждой канализации при каждом изменении в размере, градуировке или выравнивании линии на всех перекрестках. Максимально допустимый интервал между люками для всех коллекторов диаметром менее 1200 мм составляет 150 метров.
Трубные материалы: утвержденные материалы для строительства трубопроводов канализационных сетей это неармированные бетонные трубы, железобетонная труба и из ПВХ (поливинилхлорида).
Если планируете использовать какое-либо из этих решений, вам нужно знать, как рассчитать уклон сливного трубопровода.
Все надземные и подземные горизонтальные канализационные трубы должны быть уложены надлежащим уклоном.
Уклон от 1 до 40 на отрезке трубы от 10 в 30 метра обычно дают достаточные скорости потока.
Уклон 1 в 80 подходит для начальных расчетных схем и в случаях исключений.
Если уклон недостаточно крут, т. е меньше 10 в 30, тогда труба может блокироваться: твердые частицы замедляются и становятся скрученными засорами.
Падение трубы может быть определено как вертикальное количество, на которое труба падает на расстояние. Расстояние может быть между участками трубы или между люками.
Уклон наружной канализации может быть определен как падение, деленное на расстояние, формула:
Уклон = ПАДЕНИЕ / РАССТОЯНИЕ
Например, 24-метровая секция дренажной трубы имеет падение 0,30 м, вычисляем уклон:
Уклон = 0,30 / 24 = 0,0125
Это можно преобразовать в уклон, записанный как отношение 1: некоторое число.
Уклон = 1 / 0,0125 = 80 = 1 в 80
Вышеприведенная формула может быть перегруппирована для нахождения расстояния, если известен уклон:
Длина = уклон X расстояние
Например, рассчитаем падение в 50-метровой секции трубопровода для грязной воды, если уклон должен быть 1 в 80.
Уклон 1 в 80 преобразуется в число вместо отношения: 1/80 = 0,0125
Падение = 0,0125 х 50
Падение = 0,625 метра или 625 мм.
Минимальные канализационные уклоны устанавливаются для обеспечения минимальной скорости очистки (обычно 0,2 или 0,5 метра в секунду) при полном потоке. Физика гидравлического течения такова, что труба с уклоном будет переносить поток под действием силы тяжести, наполовину заполненной, с той же скоростью, что и полная.
В ГОСТ приведены расчетные минимальные склоны канализации, обеспечивающие скорость 0,6 метра в секунду, предполагая шероховатость равную 0,013. Для труб большего диаметра могут быть выбраны не только минимальные скорости очистки (такие как допуски на конструкцию и возможное просачивание грунта), но и минимальный выбор уклона.
Канализационные сети должны быть достаточного размера, чтобы передавать потоки стоков, плюс общий надбавок для притока и инфильтрации, плюс надбавка за приток люков в местах провисания. Внутренний диаметр канализационных труб должен составлять не менее 200 мм.
Общая сумма притока/инфильтрации: общий расход 0,28 литра в секунду / га должен использоваться для обеспечения притока осадков погоды в люки, не расположенные в местах провисания.
Учет притока для люков в местах с отходами важен: для люков, расположенных в зонах прогиба, где происходит осаждение, или низких площадей, подлежащих затоплению, для каждого люка должно быть предусмотрено приток вместимостью 0,4 литра в секунду.
Все канализационные линии должны быть спроектированы с минимальным уклоном 0,4% или более. В тех случаях, когда это нецелесообразно, для различных размеров канализационных сетей разрешены следующие минимальные наклоны:
Размер трубы | Минимум (%) |
200 | 0.40 |
250 | 0.28 |
300 | 0.22 |
375 | 0.15 |
450 | 0.12 |
≥525 | 0.10 |
Основные моменты строительных работ
После определения уклона и расстояния переходят к этапам подготовки для строительства:
- Измерение и планирование
Первый шаг абсолютно необходим для определения практического уклона: измеряют расстояние линии дренажа. Чтобы сделать точные вычисления, нужно знать точную длину трубы, которую нужно будет установить. Чтобы выполнить расчет, спланируйте путь трубопровода, используя кратчайшее расстояние. Чем длиннее маршрут трубы, тем более уязвимым будет засорение. Обратите внимание на любые изгибы и повороты, которые потребуют определенных деталей.
- Покупка трубы
Как только определили маршрут линии, можете определить длину труб, которые нужно купить. Обязательно включите любые соединители труб, чтобы получить правильную конфигурацию.
- Схема уклона
Перед установкой трубы используйте формулу для определения практического уклона:
Умножьте количество метров требуемой трубы (X) на расстояние, которое планируете наклонить по линии (Y). Это даст разницу в высоте (Z) между началом и концом трубы: (X) x (Y) = (Z).
Пример 1: Если длина сети 1,5 метра, и необходимо наклонить трубу 0,3 метра, уравнение будет 1,5 x 0,3 = 0,45 м. Это означает, что нужно будет установить трубу так, чтобы разница между высотами начала и конца составляла 0,45м.
Пример 2. Если хотите установить минимальный уклон, уравнение будет 0,25 x 0,6= 0,015 метра. В этом случае конец трубы будет на 15 см ниже, чем в начале. Это минимальный уровень уклона для сливной трубы. Все, что меньше снижает эффективность самотека и может привести к забиванию канализации.
Если нужна помощь в определении правильного уклона и положения труб или хотите получить квалифицированную помощь в их укладке, обратитесь в коммунальную службу.
Эффективность канализации и строительство траншеи
Для правильной установки наружной канализации определение уклона трубы недостаточно, необходимо грамотно выполнить раскопку траншеи, чтобы выдержать рассчитанный размер. Траншеи в зависимости от сечения линии могут быть широкими или глубокими.
Требования к широкой траншеи:
- Максимально допустимый наклон грунта в районе траншеи составляет 25 процентов.
- Абсорбционная траншея должна быть установлена параллельно контуру наклона.
- Ширина траншеи должна быть шириной от 0,9 до 1,5 м
- При использовании двух или более траншей горизонтальное расстояние между стенами траншеи должно быть в три раза ниже глубины дренажа перфорированной трубы или 3 м, в зависимости от того, что больше.
- Глубина дренажа ниже перфорированной трубы должна быть не менее 0,3 м или более 1,2 м
- Уплотнительная труба для очистки должна быть установлена в конце каждого прохода перфорированной трубы.
- Перед укладкой дренажной колодки необходимо расколоть или снести дно и боковые части широкой траншеи.
- При определении площади поглощения будет использоваться боковая стенка и нижняя область траншеи. Коэффициент уменьшения к общей площади.
Для глубокой траншеи необходимо выдержать условия:
- Максимально допустимый наклон грунта в районе траншеи составляет 25 процентов
- Траншея должна быть установлена параллельно контуру наклона
- Глубина дренажа под трубой должна быть не менее 1,0 м
- Стороны стен траншеи должны быть раскристаллизованы или расколоты перед размещением дренажных стволов
- Поглощающие слои почвы должны быть толщиной менее 1,2 м
- При определении общей площади поглощения может учитываться только площадь боковой стенки глубокой траншеи. Нижняя часть также должна быть в пределах допустимых скоростей просачивания.
- Максимальная допустимая глубина глубокой траншеи составляет 4 м.
Правила регламентируют минимальное разделение между водопроводными и канализационными трубами, чтобы обеспечить защиту водоснабжения. Соответствие нормам позволяет устанавливать канализационные трубы, которые пересекаются и параллельны друг другу без каких-либо специальных требований.
Критерий проектирования уклона ливневых отводов
В городской зоне будут две системы ливневой наружной канализации:
- второстепенная система небольшая линия с уклоном, состоит из сети трубопроводов, а также водосточных желобов и входов, которые обеспечивают удобную систему для быстрого удаления штормового стока с дорожных покрытий при незначительных осадках.
- основная система передает коэффициенты стока и объемы для 1-летнего выпадения осадков, превышающего мощность второстепенной системы.
Штормовые магистрали, зоны обслуживания которых не менее 30 гектаров, должны быть спроектированы для передачи частых осадков. Зоны обслуживания в сетях площадью более 30 гектаров должны быть спроектированы таким образом, чтобы обеспечить в 1,25 раза скорость стока (определяется уклоном труб), которая будет иметь место в случае осадков в течение 5 лет.
Второстепенная система труб должна быть сконструирована таким образом, чтобы глубина сливной ямы на улице не превышала 0,15 метра в соответствие с нормой осадков за 1 год.
Основная система должна быть сконструирована таким образом, чтобы ограничить глубину приема на улице до 0,35 м в течение 1 года.
