Какие трубы лучше выбрать для дренажа: виды, самостоятельная укладка и отзывы

Здравствуй, дорогой собеседник!

В строительстве дома, помимо возведения самой конструкции, существует масса важнейших нюансов. Страшно представить, например, что случиться с драгоценным коттеджем в случае систематического подтапливания фундамента сточными водами.

Именно поэтому речь в сегодняшней статье пойдет об очень нужной и важной системе — системе дренажа.

А в частности — о том, какой должна быть оптимальная дренажная труба именно для вашего участка.

Содержание

Что такое дренаж и принцип его работы

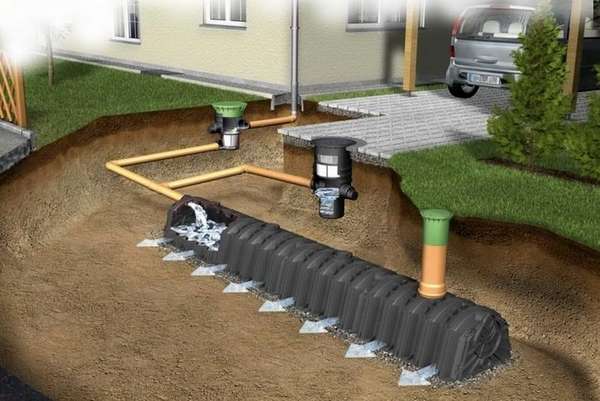

Дренаж — это конструкция, созданная для осушения земельного участка из специальных дренажных труб и вспомогательных устройств. Служит для отвода грунтовой воды с придомовой территории.

Какие трубы лучше выбрать для дренажа: виды, самостоятельная укладка и отзывы

Почвенные воды в средней полосе России, часто расположены высоко — на глубине 2 м от поверхности земли и даже выше. Подземная влага разрушает фундамент сооружения и является причиной загнивания корней растений. Перед строительством дома обязательно произвести инженерные изыскания, и выяснить глубину залегания грунтов.

Как понять что нужен дренаж?

  • Ваш участок расположен на склоне либо наоборот в низине,
  • Если поверхность территории ровная и воде некуда стекать она застаивается и заболачивает местности,
  • В вашем регионе сильные паводки,
  • Стены дома зимой промерзают,
  • В помещении влажно, образуется плесень и грибок.

Все эти прямые и косвенные признаки указывают на необходимость принудительного осушения участка.

Как работает дренаж?

Система осушения грунта может быть трех видов — открытой, закрытой и точечной.

  • Открытая система

Служит для отвода поверхностных вод (дождя, растаявшего снега, паводковых вод и тп).

Какие трубы лучше выбрать для дренажа: виды, самостоятельная укладка и отзывы

Для устройства открытой конструкции выкапывается траншея глубиной 50см и шириной в 60-70см по всему периметру участка. Собираемая вода должна выливаться в общий сток. Если участок не расположен на склоне — следует рыть канавы с определенным уклоном, чтобы вода не застаивалась, а стекала с территории. Канаву оставляют пустой (дренаж без труб), либо укрепляют камнями, цементом. Можно уложить специальную открытую дренажную трубу.

  • Закрытая система

Более сложная. Траншеи здесь — глубиной от 1 до 1.5м, шириной 0.25-0.5 метров. Глубина заложения должна быть больше глубины промерзания грунта.

Какие трубы лучше выбрать для дренажа: виды, самостоятельная укладка и отзывы

В траншею необходимо заложить песчано-щебневую подушку, а поверх нее специальную перфорированную труба необходимого диаметра. Выкапывать канаву нужно с уклоном в сторону колодца или стока. Сверху укладываются остатки гравийно-песчаной смеси. Во избежание засорения и заиливания, дренажные трубы необходимо дополнительно защищать фильтрующим материалом.

Вся собранная вода поступает в накопитель, из него-в водоем, либо в канализацию. Для контроляза состоянием системы необходима установка специальных смотровых колодцев.

  • Точечная

Единично установленные приемники в местах наибольшего скопления воды. Несколько установленных локальных приемников могут соединяться в единую сеть. Основные элементы точечного дренажа — дождеприемники и отводы.

Какие трубы лучше выбрать для дренажа: виды, самостоятельная укладка и отзывы

Грамотно подобранная и правильно установленная система осушения участка защитит верхние слои почвы от размывания, фундамент дома — от трещин, сохранит декоративное покрытие во дворе и благоприятно скажется на плодородности почвы. Поэтому пренебрегать дренажом ни в коем случае нельзя.

Почему водопроводные или канализационные не подойдут?

Обычные водопроводные или канализационные трубы выполняют без специальных отверстий. Изделия без перфорации можно использовать только для отвода уже собранной жидкости.

Для чего нужна перфорация?

Через технологические отверстия вода из почвы поступает в трубу и перемещается по ней к общему для всего участка стоку.

Труба для дренажа (глубинного) обязательно должна быть перфорированной.

Виды дренажных труб

Изделия различаются по материалу, поверхности, жесткости и степени выдерживаемой нагрузки. Рассмотрим каждую разновидность отдельно.

По материалу:

Чаще всего трубопроводы для отвода воды выполняются из асбестоцемента, керамики, пластика. Реже встречаются хризотилцементные, металлические трубы и изделия с добавлением полистирола.

Асбестоцементные

Асбестоцемент — водоустойчивый и огнестойкий материал. Изготавливается из цемента и асбестовых волокон.

Какие трубы лучше выбрать для дренажа: виды, самостоятельная укладка и отзывы

В данный момент асбестовые трубы применяют редко из-за большого веса изделия и сложностей монтажа. Дренажные отверстия в таких трубах сложно проделать самостоятельно, а готовая система обладает низкими эксплуатационными свойствами.

Хризотилцементные

Хризотилцементые детали- ближайшие родственники асбестоцементных. Они так же содержат волокна белого асбеста, который называют хризотилом. Хризотил упаковывается в бетонную матрицу. В прошлом веке материал считался канцерогенным.

Плюсы хризотилцементовых систем водоотвода- водонепроницаемость, устойчивость к механическим воздействиям, Хорошая реакция на высокое давление, срок эксплуатации −25 лет и выше. Минусы — большой вес, трудности монтажа, медленный процесс сборки системы.

Керамические

Производятся из специального сорта глины с последующим обжигом. Керамические дренажные изделия прочны, стойки к высокому давлению, экологичны. Ассортимент выпускаемых диаметров не велик — от 5 до 30см.

Слишком низкий коэффициент трения поверхности приводит к сложности установки фильтров.

Полимерные

Полимерные детали в свою очередь подразделяются на изделия из полиэтилена (ПНД), поливинилхлорида (ПВХ), и полипропилена.

Пнд

Дренажные трубы ПНД изготавливаются из полиэтилена достаточно высоких классов жесткостей SN4 и SN8. Используются как для глубинных, так и для поверхностных трубопроводов. Типоразмеры лежат в переделах от 5 до 70 см в диаметре.

Какие трубы лучше выбрать для дренажа: виды, самостоятельная укладка и отзывы

Встречаются однослойные, двухслойные и перфорированные варианты изделий с соединениями в виде муфт, сварки и раструба.

Детали из ПНД горючи.

Из полипропилена

Часто используемое изделие. Ближайший родственник ПНД. Выпускаются в гофрированном и гладком виде. Минимальный диаметр трубы- 50мм, класс жесткости SN8.

ПВХ

Дренажные трубы их ПВХ (поливинилхлорида) не менее популярны для обустройства трубопроводов, чем 2 предыдущих пластиковых вида труб.

Выпускаются в следующих модификациях:

  • Жесткие и гибкие,
  • С фильтрующим материалом и без него,
  • Однослойные и двухслойные.

Поставляются в отрезках по 6 и 12м и в бухтах.

При покупке трубы следует обратить внимание на класс жесткости, изделия ПВХ выпускаются в широком ассортименте, от SN2 до SN16.

С пенополистиролом

Конструкция представляет собой перфорированную трубу, находящуюся внутри фильтрующей оболочки из геотекстиля, наполненной гранулами пенополистирола. Специальные каналы гранул улучшают отток воды. Пенополистирол устойчив ко всем жидким средам, переносит низкие температуры, имеет длительный срок эксплуатации (до 100лет) и непривлекателен для грызунов.

Какие трубы лучше выбрать для дренажа: виды, самостоятельная укладка и отзывы

Необходимость использования именно этого вида обуславливается следующими факторами:

  • Грунтовые воды слишком близко расположены к поверхности,
  • На участке преобладает глинозем,
  • Участок расположен в низине и склонен к заболачиванию,

Стандартные размеры — сердцевина D =110 мм, общий диаметр дренажной системы −300мм.

Гофрированные

Гофрированные трубы выполняются в виде гармошки из пластика. Дренажные отверстия в таких изделиях могут быть как круглыми, так и щелевидными.

Достоинства гофрированных изделий:

  • Малый вес,
  • Простая и быстрая технология укладки,
  • Надежность,
  • Высокая устойчивость к коррозии,
  • Прочность и долговечность,
  • Высокий уровень кольцевой жесткости,
  • Широкий спектр применения- трубы выпускаются с разной степенью жесткости, что дает возможность подобрать изделия непосредственно для

Однослойные и многослойные

Плюсы многослойных труб:

  • Несколько слоев придают изделию дополнительную прочность и долговечность. Верхний слой чаще гофрированный, внутренний — гладкий. Обозначаются маркировкой SNХ, где Х — максимальная глубина залегания дрен в метрах.
  • Однослойные трубы чаще всего используются для локальных дренажных систем. Могут быть гладкими, либо гофрированными.

Гибкие и жесткие

Трубы подразделяются на 2 вида, в зависимости от жесткости:

  1. Гибкие модели: Используются для создания потоков с закругленным периметром. Отличаются меньшей кольцевой жесткость и прочностью. Выпускаются в виде бухт. Удобны из-за отсутствия необходимости монтажа большого количества соединительных элементов.
  2. Жесткие трубы: Применяются для прокладки прямолинейных участков. Выпускаются толстостенными и тонкостенными. Имеют больший коэффициент прочности, по сравнению с гибкими, но при укладке без дополнительных фитингов не обойтись.

С перфорацией

Дренажные трубы для отвода подземных вод выпускаются с перфорацией. Диаметр технологических отверстий делается от 1.5 до 5мм. Располагаются отверстия в разных изделиях либо по всему кругу, либо по &frac12, и 1/3 его.

Какие трубы лучше выбрать для дренажа: виды, самостоятельная укладка и отзывы

Изделия без перфорации подойдут только для специально спроектированных систем, где влага собирается от общего источника и транспортируется в сток.

Перфорированные дрены называют всасывающими (собирательными).

С фильтрующим слоем

Без фильтрации технологические отверстия быстро забиваются и их пропускная способность снижается. Фильтрующий слой труб делают из геотекстиля, либо кокосового волокна.

В геотекстиле

Геотекстиль — нетканое полотно, чаще всего черного цвета. Укладывается поверх трубы и используется как сито для предотвращения попадания грязи.

Такая дренажная труба долго живет в земле и соответственно длительное время сохраняет эксплуатационные свойства.

С кокосовой обмоткой

Кокосовое волокно в качестве обмотки для труб имеет свои плюсы и минусы. К плюсам относят экологичность, высокая эластичность и пропускная способность, высокая устойчивость к гниению и деформации. Единственный минус-высокая стоимость конструкции.

Еще

Кроме вышеперечисленных, крайне редко используются металлические перфорированные трубопроводы из специальных сплавов. Применяют ся на производствах, где в сточные воды могут попадать химические отходы. Использование в домашних условиях таких изделий не имеет смысла.

Какие лучше?

Для ливневки

Для сбора поверхностных вод идеально подойдут гладкие трубы из пластика с минимальным коэффициентом жесткости (например SN2).

Какие трубы лучше выбрать для дренажа: виды, самостоятельная укладка и отзывы

Не стоит переплачивать за изделия с высокими прочностными характеристиками. Гофра здесь тоже не нужна.

Для отвода подземных вод

Для отвода подземных вод максимально удачным будет выбор гофрированной многослойной трубы с перфорацией и защитой в виде кокосового фильтра. Да, это изделие- не самое дешевое на рынке. Зато такая труба 100% убережет ваш фундамент от разрушения, а соответственно от гигантских финансовых затрат.

Выбирать трубу следует обязательно исходя из параметра SN.

Таблица дренаж для разных грунтов

Если трубопровод уложить неправильно, например выше уровня промерзания грунта, то зимой он замерзнет. Здесь есть 2 варианта — либо укладывать трубы ниже данного уровня, либо хорошо их утеплять. Сведем данные о рекомендованных типах дренирующих труб в зависимости от видов почвы в таблицу.

Тип Грунта Вид дрен
Щебеночный С перфорацией без фильтрующего материала
Песчаный Любой вид с обязательным использованием фильтра
Глинистый Можно использовать трубы из любого материала, можно без фильтра, но с обязательной подсыпкой щебня
Суглинок Обязательно использование геотекстиля либо кокосового волокна.

Таблица зависимости расстояний между дренирующими участками от вида почвы и глубины заложения дрен приведена ниже:

Глубина дрен,м Расстояние между дренами,м
Легкие грунты Средние грунты Тяжелые глинистые грунты
1.8 18-22 15-18 7-11
1.5 15.5-18 12-15 6.5-9
1.2 12-15 10-12 4.5-7
0.9 9-11 7-9 4-5.5
0.6 6.5-7.5 5=6.5 3-4
0.45 4.5-5.5 4-5 2-3

Производители дренажных труб

Предлагаю рассмотреть несколько ведущих производителей пластиковых элементов и выяснить, чем их изделия отличаются друг от друга.

Прагма

PRAGMA® — торговая марка высокопрочных полипропиленовых труб. Гофрированная, рыжего цвета, выполнена с двойной структурированной стенкой, изготовленной из полипропилена PPR-B. Выдерживает температуру до +60 градусов.

Перфокор

Разновидность труб Корсис. В изделиях этой марки используется высокомодульный полиэтилен с добавлением минеральных примесей, придающих дополнительную жесткость. Выпускаются двух видов — с перфорацией только в верхней части либо с отверстиями по всей поверхности.

Корсис

Это двухслойные полиэтиленовые трубы для ливневок и неглубокого дренажа. Внешний слой для стойкости к ультрафиолетовому излучению выполнен в черном цвете и гофрирован. Внутренний — гладкий, чтобы пропускать воду, выполнен в белом цвете. Белый цвет облегчает контроль внутренней поверхности трубы.

Софтрок

Софтрок- это готовая система, позволяющая сократить объем работ по укладке и сборке дренажа.

Какие трубы лучше выбрать для дренажа: виды, самостоятельная укладка и отзывы

Гибкие перфорированные трубы окружены наполнителем из пенополистирола, упакованного в геотекстильную сетку. Дополнительно в комплект входят дополнительные фитинги. Диаметры труб −110, 160, 200мм. Наружный диаметр −300мм, Класс прочности SN4, длина трубы −3м.

Трубы Логистика

Труба Логистика — это плоская труба прямоугольной формы.Поставляется в бухтах. Изготавливается из полиэтилена. Имеет внутренние усиливающие элементы. Труба компактна и занимает в 2.5 раза меньше чем обычные круглые.

Uponor

Изделия из высокоплотного полиэтилена c двойной стенкой. Однослойные трубы оснащены фильтром из кокосового волокна.

СК-Пласт

Компания производит гладкие и перфорированные изделия, выполненные как в многослойном, так и в однослойном варианте. Изделия марки СТС отличаются универсальностью и доступной ценой.

Размеры и диаметры

Выбор диаметра трубы — важнейший шаг в проектировании дренажной системы.

Для отводов значительного объема воды понадобятся изделия большого диаметра (не менее 300-400мм). Для бытовых нужд хватит 200мм. Чаще всего используется труба с типоразмером 110мм. Для расчета нужного диаметра необходимо учитывать степень увлажнения грунта, коэффициент фильтрации, промерзаемость, объем притока и другие особенности местности (указываются в соответствующих справочниках).

Какие трубы лучше выбрать для дренажа: виды, самостоятельная укладка и отзывы

Для территории площадью 400м2 будет достаточно 110мм в сечении. Если площадь больше —подойдут 200миллиметровые трубы. Промышленные территории осушаются с помощью изделий большего диаметра. Ширин траншеи должна быть на 40 см больше диаметра трубы.

Где купить и сколько примерно стоят

Приобрести изделия можно в любом хозяйственном или строительном магазине, на рынке, либо заказать доставку прямо на дом в интернете. Приблизительная стоимость смых популярных пластиковых изделий за 1 п.м.:

  • Однослойная с самым популярным диаметром 110мм 110-130руб,
  • Однослойная с фильтром из геотекстиля — 240-280руб,
  • С фильтром из кокосового волокна-300-350руб/м,
  • Двухслойная — 130-150 руб/м.

Стоимость изделий зависит от производителя и материала изготовления.

Монтаж и обслуживание дренажа

Подготовка канав

Канавы для дренажной системы можно копать вручную, либо с использованием специальной техники. Ширина траншей должна быть на 40-45 см больше диаметра трубопровода. Расстояние между дренажными канавами приведено в таблице выше.

Какие трубы лучше выбрать для дренажа: виды, самостоятельная укладка и отзывы

Траншеи обязательно выкапываются с уклоном 0.5-0.7% в сторону сбора влаги. На дно транщеи укладывается слой песочного грунта толщиной 20см, затем —такой же слой щебня.

Укладка своими руками

Производится следующим образом:

  • В подготовленную канаву помещаются дренажные трубы. Если перфорация выполнена только по одной стороне, то при сборки их следует укладывать отверстиями вниз,
  • Элементы трубопровода соединяются между собой с помощью специальных фитингов с раструбами.
  • На поворотах линии следует предусмотреть установку колодцев.

Выполнение обратной засыпки

  • Заглубленная труба засыпается слоем щебня,
  • Поверх щебня необходимо насыпать слой песка,
  • Поверх траншеи укладывают срезанный предварительно дерн.

Советы по экономии

Советы по экономии при устройстве дренажной системы идут от противного. Т,Е, сводятся к тому, что лучше потратить средств на грамотное устройство дренажа, нежели на последующую перестройку дома.

  • Всегда перед устройством дренажной системы должны производиться геологиеские изыскания! Это позволит сделать работающую систему с первого раз и не переделывать ее в последствии.
  • Выбирайте либо кокосовые фильтры, либо качественный геотекстиль. Не поленитесь ознакомиться с его характеристиками при покупке,
  • Вместо дешевого известнякового щебня лучше использовать гранитный, который не размоется водой впоследствии.

Видео по укладке

Несколько полезных видео по теме:

Прочистка дренажных труб

Даже при наличии хорошего фильтра трубопровод постепенно забивается. Существует 2 способа его очистки.

Механический способ

Механический способ очистки используется при сильных загрязнениях трубопроводов. Основной принцип работы — применение грубой силы. В качестве рабочего инструмента используется либо очистной шар, либо сантехнический трос со спиралью.

При сильных загрязнениях промывки недостаточно, вода способна справиться не со всеми наслоениями ила и плотными пробками. Придется прибегать к механическому способу прочистки дренажа. Некоторые засоры получится разрушить только грубой силой.

В качестве рабочего инструмента при механической чистке может быть использован сантехнический трос или шар.

Гидродинамический способ

В большинстве случаев чтобы промыть систему, достаточно воспользоваться обычным садовым шлангом с водой. Вода обязательно должна подаваться в систему под напором.

Заключение

Грамотный дренаж — жизненно важная система для частного дома. И пусть укладка дренажа своими руками дело не сложное — не пренебрегайте геодезическими изысканиями и советами специалистов . Они сэкономят вам массу денег и нервов.

А я на сегодня прощаюсь и жду вас в наших сообществах -там всегда много полезного и интересного. Подписывайтесь, делитесь вашим опытом и мнением — оно нам очень важно!
