Какие канализационные трубы лучше для дома или квартиры и почему?

Здравствуйте, дорогой читатель!

В далеком 1270м году, французский король Людвиг IX издал закон, которым запрещал жителям верхних этажей выливать нечистоты на голову прохожих. Вместо этого нужно было выйти на улицу и аккуратненько слить все отходы им под ноги. Невыносимую вонь французы старались замаскировать духами.

Представляете, какое амбрэ пропитывало воздух средневекового Парижа?

Неудивительно, что средняя продолжительность жизни тогда составляла около 35-40 лет. И не надо было никаких отравленных перчаток и других хитрых способов — люди в такой атмосфере и так умирали как мухи.

Поэтому грамотно обустроенная канализация — это не только удобство, но и один из важнейших факторов здоровой атмосферы дома.

В сегодняшней статье я подробно расскажу про канализационные трубы. Мы узнаем, из чего делают современные трубопроводы, и попробуем рассчитать параметры канализации самостоятельно.

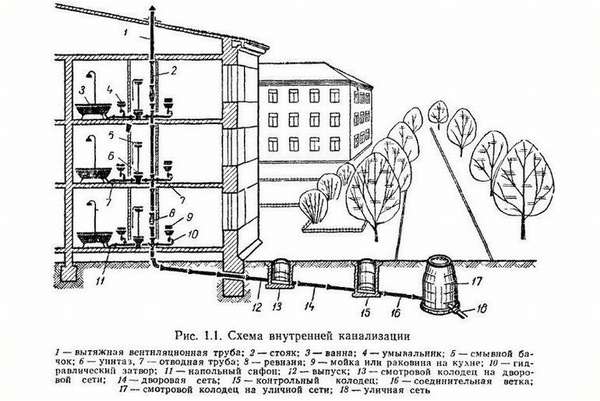

Требования к канализации

Требования к канализации многоквартирного и индивидуального жилого дома устанавливаются СНИП 2.04.01-85. 2.04.03-85и СНиП 31-02.

Перечислю самые важные:

• Для систем канализации необходимо использовать следующие виды труб:

1. для самотечных систем — бетонные, чугунные, железобетонные, пластмассовые, стеклянные,
2. для напорных — чугунные, пластмассовые, железобетонные, асбоцементные,

• Не допускается прокладка канализации в полу жилых комнат, под потолком, в больничных палатах и детских учреждениях, столовых, учебных аудиториях, библиотеках, электрощитовых, трансформаторных,
• Не допускается соединение вытяжной части канализационных стояков с дымоходами и вентиляционными системами и пересечение канализации с газопроводом.
• Диаметр выпускного отверстия определяется расчетом. Он не может быть меньше диаметра самого большого стока,
• Трубопроводы, расположенные вне дома, должны иметь диаметр не менее 150мм,
• Для очистки и обслуживания сетей обязательно устанавливаются колодцы,
• Выпуски присоединяются к наружной сети под углом не менее 90 градусов,
• Длина трубопровода от сантехнического прибора до стояка недолжно превышать 12м,
• Диаметр всех инженерных коммуникаций следует рассчитывать исходя их специальных формул и нормативов, согласно планируемому объему канализационных стоков и условия эксплуатации канализации.

Трубы для канализации, независимо от материала, должны быть:

1. Прочными,
2. С большим сроком службы,
3. Устойчивыми к внешнему климату и температурам транспортируемых жидкостей,
4. Морозостойкими,
5. С гладкими стенками,
6. Износостойкими,

Какими бывают трубы для канализации?

Выбирать материал для трубопроводов следует исходя из того, какая отвода нечистот установлена в помещении — самотечная или напорная. Причем некоторые виды канализационных труб универсальны. Рассмотрим самые популярные:

Чугунные

Несмотря на набирающий популярность пластик, изделия из чугуна до сих пор востребованы. Прочный и неприхотливый материал давно стал эталоном надежности. Изделия из чугуна подходят для обоих видов систем. Изготавливаются из материала марки СЧ (серый чугун). В чистом виде серый чугун хрупкий и ломкий. Для улучшения эксплуатационных свойств в металл добавляют различные примеси. Именно по наличию и виду примесей классифицируются чугунные трубопроводы.

Разновидности чугунных труб:

• ВЧШГ — высокопрочный чугун с добавлением гранитной гранулы. Изделие из него морозоустойчиво и по прочности не уступит углеродистой стали. Трубы ВЧШГ обычно используются в промышленных системах, они надежны и долговечны. Производятся только с раструбом (технологическим расширением на одном из концов трубы).
• ЧК — безнапорные трубы. В серый чугун добавлен пластинчатый графит. Хрупки и подходят только для сетей с небольшой нагрузкой. Из-за невысокой пластичности не стоит монтировать трубы своими руками. После демонтажа можно использовать еще раз.
• ЧНР — чугунные напорные изделия. Пригодны для транспортировки стоков под давлением. Применят там же, где ВЧШГ, менее прочны, но так же имеют длительный срок эксплуатации.
• SML- литые трубы из чугуна и графита. Имеют антикоррозийное покрытие из эпоксидных смол. Выпускаются без раструба. Соединяются с помощью хомутов, и подобные соединения не требуют дополнительной защиты. Канализация из труб SML очень надежна, способна выдерживать большие нагрузки и прослужит вам долгие годы.

Полипропиленовые

Полипропиленовые детали для систем водоотведения производят методом экструзии. К достоинствам данной продукции относят небольшой вес, гладкую поверхность, неподверженность коррозии, устойчивость к резким перепадам температур, повышенную износостойкость и низкую стоимость. Трубы бывают белыми, оранжевыми, черными.

Труба маркируется аббревиатурой PNxx, где ХХ — значения предельно допустимого давления в кг на см2.

Классификация полипропиленовых труб:

1. PN 25 —армированные стекловолокном или алюминиевой фольгой. Данные изделия имеют высокую прочность, устойчивость к механическим воздействиям и низкий коэффициент температурного расширения. Применяются для наружных сетей.
2. PN20 — изделия с повышенной ударной прочностью. Применяются во внутренних канализационных сетях,
3. PN16 —для внутренних самотечных трубопроводов,
4. PN10 — самые недорогие и популярные изделия. Пригодны для внутренних систем.

Для увеличения прочности и износостойкости в полипропилен часто добавляют различные примеси и добавки.

Полиэтиленовые

Полиэтиленовые трубы производят методом выдавливания расплавленного пластика через круглую форму с последующей калибровкой.

Виды изделий:

• ПВД — полиэтилен высокого давления. Отличаются высокой механической устойчивостью, эластичностью. Состоят из трех слоев. Используются для напорной канализации,
• ПНД — полиэтилен низкого давления, прочный, выдерживает температуру до −50С.
• Гофрированные. Выпускаются из материала с маркой ПЭ-80 и ПЭ-10. Отличаются высокой стойкостью к химическим воздействиям.

Поливинилхлоридные

Изготавливаются из термопласта ПВХ. Используются как для внутренних, так и для наружных канализационных сетей. Износостойки, недороги и доступны.

Гофрированные

Популярные изделия для систем канализации и водоотвода

Классификация:

1. Легкие. Имеют низкую устойчивость к механическим воздействиям. Используются для прокладки наружных канализационных систем,
2. Тяжелые. Средний уровень механической устойчивости. Используются для монтажа подземных трубопроводов,
3. Сверхтяжелые. Используются для прокладки коммуникаций под автотрассами и жд полотнами.

Гофрированные пластиковые трубы могут быть однослойными и двухслойными. Изготавливаются из ПВХ, полипропилена, и полиэтилена низкого давления. Сочетают достоинства вышеперечисленных материалов с повышенной гибкостью и удобством монтажа. Могут транспортировать жидкость с высокой и низкой температурой.

Другие материалы

Кроме металла и пластика они бывают керамическими, железобетонными, асбестоцементыми и стеклопластиковыми.

• Керамика — материал устойчивый к истиранию, но очень хрупкий. Монтировать его нужно с особой осторожностью.
• Железобетон — прочный, водонепроницаемый, морозоустойчивый, но очень тяжелый.
• Асбестоцемент — дешевый, но хрупкий и неудобный в работе материал,
• Стеклопластик — пластик с добавлением стекловолокна. Дороже обычных пластиковых канализационных труб, но не намного их лучше.

Таблицы размеров и госты труб

После выбора материала, необходимо особое внимание размерам коммуникаций.

Диаметры для внутренней и внешней прокладки сведем в общую таблицу:

Для наружных канализационных сетей оптимален диаметр от 160 до 500мм, для внутренней — от 32 до 110мм.

ГОСТы:

1. ГОСТ 22689.2-89 —полиэтиленовые трубы и фасонные части,
2. ГОСТ 18599, ГОСТ 32413, 51613 — трубы ПВХ,
3. ГОСТ 6942-98 — изделия из чугуна,
4. ГОСТ 32414-2013 — полипропилен.

Как подобрать нужный диаметр?

А вот теперь пришло время разобраться в самом главном — как же подобрать нужные диаметры для наружной и внутренней сети?

Существует 2 метода — безрасчетный (по СНиП) и расчетный.

• Безрасчетный метод:

Согласно ГОСТ № 21.604 «Водоснабжения и канализация», для укладки внутренней канализации необходимо использовать следующие размеры пластиковых труб:

1. сливная труба ванны — диаметр (d) = 40 мм,
2. душ — d=40 мм,
3. унитаз —d=110-150мм мм,
4. раковина —d=40 мм ,
5. биде —d=40 мм,
6. мойка, умывальник —d=40 мм,
7. комбинированный слив на душ, мойку и ванну—d=50 мм (
8. центральный стояк — d= 110 мм,
9. отводы от центрального стояка d=60 мм.

Кроме диаметра трубы необходимо подобрать правильный уклон.

• Расчетный метод:

В СНиПе 2.04.01-85 описаны способы расчета диаметров для канализации в квартире и частном доме. Они сложны, учитывают уклон расположения трубопровода на горизонтальных отрезках магистрали, угол соединения выводов и другие нюансы.

Для расчета наружного диаметра канализационной трубы существует специальная формула:

D = V ( √ h / d) ≥ K, где:

• D —наружный диаметр трубы
• V — скорость движения сточных вод (должна быть не менее 0.7 м/с),
• К — коэффициент, зависящий от вида материала (подбирается по СНиП),
• h/d — показатель наполнения трубопровода — отношение высоты потока h (максимальной) к внутреннему диаметр менее 0,6. Если по трубопроводу перемещаются чистые стоки — эта величина может достигать 0.8

Совет: Не стоит заниматься расчетом самостоятельно, слишком велика вероятность ошибки. Воспользуйтесь услугами профессионала.

Наименьшие допустимые диаметры труб:

1. Для наружных сетей внутри квартала −150мм,
2. Для наружной уличной сети- 200мм,
3. Для наружной сети отводящей ливневые воды −220мм,
4. Для напорных сетей- 150мм.

При строительстве частного жилого дома внутренние диаметры берут из СНиПов или рассчитываются исходя из всех перечисленных выше параметров. Для наружной сети в любом случае будет достаточно трубы 150мм-200мм.

Соответствие диаметра трубы и сантехприбора (унитаза, раковины и т.д.)

Не всегда размер канализационной трубы соответствует размерам труб сантехнических приборов. Например, гофра раковины обычно имеет диаметр 30мм, а сточная труба- 50мм. Что же делать?

Ответ прост — необходимо использовать соединительные фитинги.

Соединительные элементы

Ассортимент фитингов очень широк. Они бывают чугунные, ПВХ, полиэтиленовые, полипропиленовые, так же как и сами трубы.

При монтаже напорных систем используют тройники, повороты, патрубки, раструбы (двойные и одинарные), уплотнительные кольца, седелки.

Пластиковые виды фитингов отличаются легким весом, длительным сроком эксплуатации, стойкостью к температурным колебаниям и широким видовым рядом.

Рассмотрим некоторые виды фасонных изделий:

• Тройник — служит для соединения 2х и более труб под углом 45, 60, 90 градусов,
• Муфта — соединяет между собой два параллельных участка трубопровода,
• Отвод — позволяет выполнить поворот при укладке на 90 градусов,
• Редукция — состыковывает два разных диаметра и материала,
• Крестовина — выполняет перпендикулярные ответвления,
• Патрубок — используется при замене поврежденного и вырезанного участка трубопровода,
• Заглушка- перекрывает движение жидкости на время ремонта.

Способы соединения

В зависимости от вида выбранной канализационной трубы и соединяющих фитингов классифицируют следующие соединения:

1. Раструбные — раструб трубы надевается на фитинг или другую деталь. Фиксируется уплотнительным кольцом. При раструбном соединении чугунных труб вместо уплотнительного кольца используется цемент,
2. Под склеивание (обычно используется для узлов из пластиковых труб). Клей для монтажа изготавливается из смеси ПВХ и тетрагидрофурана,
3. С помощью хомутов и рычагов. Такой способ позволяет увеличить механическое усилие,
4. Резьбовые. Достаточно редко используются для соединения чугунных деталей.

Способ соединения следует тщательно продумать от правильной состыковки узлов зависит работа всей сети.

Нюансы монтажа

В монтаже канализации есть ряд нюансов, игнорируя которые можно получить не хорошую отводную и дренажкую систему, а по-русски говоря, большой геморрой. Так что перечислю по максимуму:

• При нарезке труб срез должен быть строго перпендикулярен оси и обязательно обрабатываться наждачной бумагой,
• Склеиваемые элементы — обязательно обезжиривать,
•  Фитинги с резиновым уплотнителем нужно покрывать силиконовым герметиком,
• Сечение горизонтального трубопровода не должно превышать диаметр канализационного стояка,
• В местах поворота трубопровода обязательно устройство ревизий — отверстий для прочистки с крышкой,
• Горизонтальные соединения необходимо монтировать из уголков и косых тройников,
• Крепят канализацию через промежутки, равные 10хдиаметр трубы,
• Уклон горизонтальных участков не должен превышать 1-2см/1м,9. Раструб располагается навстречу передвигающейся жидкости.

Производители пластиковых и чугунных труб

Производителей канализационных труб в наше время — великое множество, как в России так и за рубежом. К наиболее известным изготовителям изделий из пластика относят фирмы Рехау, Корсис, Прагма, Остендорф, Wavin, Политрон и Политек.

Хорошие чугунные изделия делают Duker , Pam Global, Липецкий Трубный завод.

Заключение

С канализацией связано много интересных фактов.

Известно, что первую систему создали еще в Древнем Риме, более 2 тысяч лет назад. А в Японском городе Сува при сжигании сухих отходов получают золото. В Суве много электронных производств, в которых используются драгоценные металлы, и люди там буквально «пропитаны» ими.

В России существует много памятников сантехникам — люди должны понимать, насколько это важная и тяжелая профессия. Самый известный — красноярский «дядя Вася и стажер». Вот он:

А на сегодня, дорогой читатель, пришло время прощаться. Теперь вы знаете, как выбрать материалы для канализационной системы и не бояться за безопасность и чистоту своего дома. Современный рынок велик и найти нужную деталь — не составит труда. Хорошо, что мы живем не в Париже 13го века.

Я вас покидаю, и жду в наших социальных сообществах — там много полезных советов от профессионалов, наглядных схем, видео и просто забавных случаев из строительной практики. Заходите, будет интересно!
